2014 CITROEN C4 PICASSO stop start

137
4
Ajaminen








Moottorin käynnistäminen/sammuttaminen elektronisella
lähettimellä
)Vie valitsin N
-asentoon, jos autossa
on BMP-vaihteisto, P - tai N
-asentoon,jos autossa on automaattivaihteisto
tai vapaa-asentoon, jos autossa on manuaalivaihteisto. )Kun elektroninen avain on auton sisällä (avainta ei tarvitse laittaa lukijaan), painajarrupoljinta, jos autossa on BMP- tai automaattivaihteisto tai paina kytkinpoljinpohjaan, jos autossa on käsivalintainen
vaihteisto.
Dieselajoneuvoissasytytysvirta kytkeytyy kylmällä ilmalla päälle vasta, kun hehkutuksen merkkivalo onsammunut. Jos tämä merkkivalo syttyysen jälkeen, kun olet painanut "START/STOP"-painiketta, pidä jarrupoljin tai kytkinpoljinpainettuna, kunnes merkkivalosammuu. Älä myöskäänpaina uudelleen "STA R T/STOP"-painiketta moottorin käynnistämiseksi.

Moottorin käynnistäminen
Jos jotain käynnistyksen edellyttämistätoimenpiteistä ei tehdä, mittaristonnäyttöön ilmestyy muistutusviesti.Joissain tapauksissa on tarpeen liikuttaa ohjauspyörää samalla kun painaa "STA R T/STOP"-painiketta,jotta ohjauspylvään lukituksen avaus helpottuu. Tästä ilmoitetaan viestillä.
)
Paina lyhyesti "START/STOP"-painiketta.
Ohjauspylväs vapautuu lukituksesta ja moottorikäynnistyy lähes välittömästi(katso dieselmoottorin
käynnistämistä koskeva huomautus).
Elektronisen avaimen on oltavaehdottomasti määritetyn alueen sisäpuolella.Tu r v a l l i s u u s syistä älä poistu tältä alueelta ja jätä autoa käyntiin.

Mikäli elektroninen avain ei oletunnistusalueen sisällä, tulee siitä viesti näkyviin. Siirrä elektroninen avain tunnistusalueen sisälle, jotta voit käynnistää moottorin.

138
Ajaminen

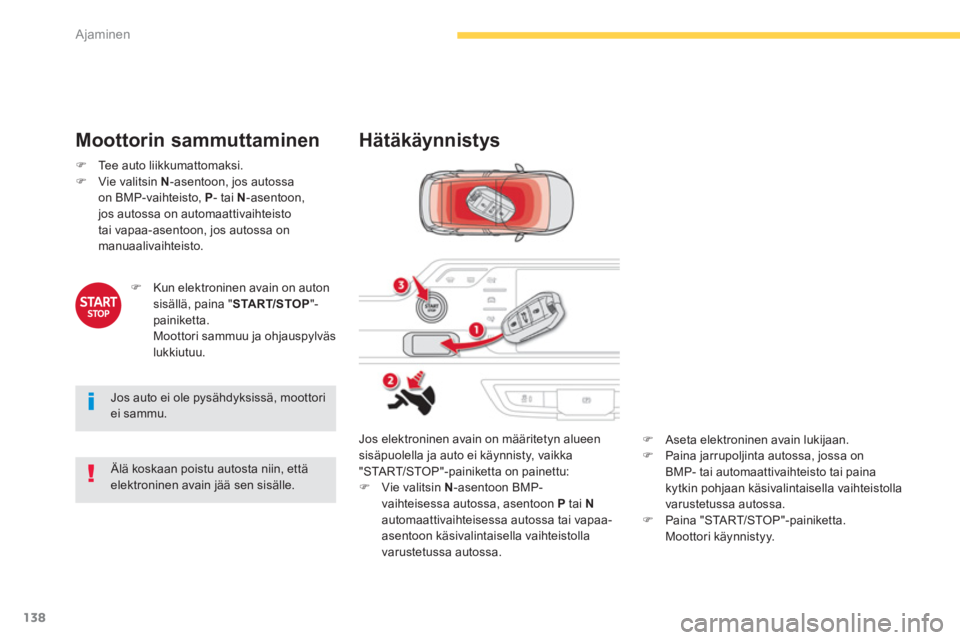

Hätäkäynnistys

Jos elektroninen avain on määritetyn alueen
sisäpuolella ja auto ei käynnisty, vaikka"STA R T/STOP"-painiketta on painettu: ) Vie valitsin N-asentoon BMP-
vaihteisessa autossa, asentoon P tai Nautomaattivaihteisessa autossa tai vapaa-asentoon käsivalintaisella vaihteistolla
varustetussa autossa.
) Kun elektroninen avain on autonsisällä, paina "START/STOP
"-
painiketta.

Moottori sammuu ja ohjauspylväs lukkiutuu.
)Tee auto liikkumattomaksi. )Vie valitsin N
-asentoon, jos autossa
on BMP-vaihteisto, P - tai N
-asentoon, jos autossa on automaattivaihteisto
tai vapaa-asentoon, jos autossa on
manuaalivaihteisto.
Moottorin sammuttaminen

Jos auto ei ole pysähdyksissä, moottori ei sammu.

Älä koskaan poistu autosta niin, ettäelektroninen avain jää sen sisälle.
)Aseta elektroninen avain lukijaan. )Paina jarrupoljinta autossa, jossa onBMP- tai automaattivaihteisto tai paina
kytkin pohjaan käsivalintaisella vaihteistolla
varustetussa autossa. )Paina "STA R T/STOP"-painiketta.
Moottori käynnistyy.

140
Ajaminen














Virran kytkeminen ilman
moottorin käynnistämistä


Kun sytytysvirta on kytkettynä,järjestelmä siirtyy taloudelliseen tilaan heti, kun akun lataustason säilyminen tietyllä tasolla vaatii sitä.
Kun elektroninen avain on lukijassa tai se
on auton sis
ällä, sytytysvirta voidaan kytkeä
tai sammuttaa "START/ST
OP"-painikkeenpainalluksella ilman, että polkimiin tar vitsee koskea.
) Paina "START/STOP"-painiketta,
mittariston valaistus syttyy, mutta
moottori ei käynnisty.
)Paina painiketta uudelleen, sytytysvirtakatkeaa ja auto voidaan lukita.













Var kaudenesto


Elektroninen käynnistyksenestojärjestelmä
Jokaiseen avaimeen on asennettu
m
ikrosiru, jossa on salainen koodi.Moottorinohjausjärjestelmän tulee tunnistaa
avaimen koodi sytytysvirtaa kytkettäessä, jotta
auto voidaan käynnistää.
Elektroninen ajonestojärjestelmä lukitsee
moottorinohjausjärjestelmän, kun sytytysvirta
on katkaistu. Autoa ei voida tällöin käynnistäämuutoin kuin koodiavaimella.
To imintahäiriön sattumisesta varoitetaan
mittariston näyttöön ilmestyvällä viestillä.
Auto ei tällöin käynnisty. Ota pikaisesti yhteyttä CITROËN-verkostoon.

143
4
Ajaminen
Auton seisoessa seisontajarru kiristyy automaattisesti, kun moottorivir takatkaistaan
painamalla START/STOP-
painiketta.
Seisontajarrun kiristyminen varmistuu jarrun merkkivalon ja jarruvivun Pmerkkivalon syttymisellä, samalla näkyviin tulee viesti "Parking brakeapplied".


Kun moottori on seisahtunut tai seon Stop & Star t -järjestelmän STOP-tilassa, jarru ei kiristy automaattisesti.


Automaattitilassa voit milloin tahansa kiristää tai vapauttaa seisontajarrun käsin jarrukahvalla.

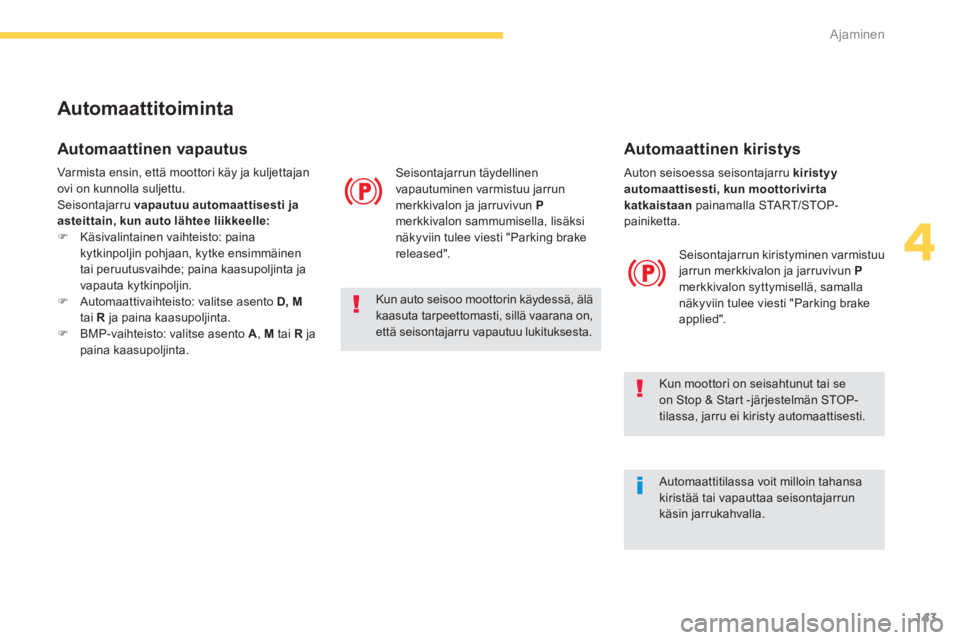

Automaattitoiminta


Automaattinen vapautus

Seisontajarrun täydellinen
vapautuminen varmistuu jarrun
merkkivalon ja jarruvivun Pmerkkivalon sammumisella, lisäksi
näkyviin tulee viesti "Parking brake
released".
Kun auto seisoo moottorin käydessä, älä kaasuta tarpeettomasti, sillä vaarana on,että seisontajarru vapautuu lukituksesta.
Varmista ensin, että moottori käy ja kuljettajan
ovi on kunnolla suljettu.

Seisontajarru vapautuu automaattisesti ja asteittain, kun auto lähtee liikkeelle:) Käsivalintainen vaihteisto : paina
kytkinpoljin pohjaan, kytke ensimmäinen
tai peruutusvaihde; paina kaasupoljinta ja
vapauta kytkinpoljin. ) Automaattivaihteisto : valitse asento D
, Mtai R
ja paina kaasupoljinta. )
BMP-vaihteisto
: valitse asento A
, M
tai R
ja paina kaasupoljinta.



Automaattinen kiristys

160
Ajaminen














Stop & Start
To i m i n t a
Moottorin siirtyminen STOP-
tilaan
Merkkivalo "ECO"
syttyy mittaristoonja moottori asettuu automaattisesti
valmiustilaan:
-manuaalivaihteisessa autossaajonopeuden ollessa alle 20 km/h ja kun
viet valitsimen vapaa-asentoon ja päästätkytkinpolkimen- automatisoidussa BMP-vaihteistossaajonopeuden ollessa alle 8 km/h ja kun painat jarrupolkimen pohjaan tai siirrät aluevalitsimen asentoon N .
- automaattivaihteistossa,
auton
seisoessa ja kun painat jarrupolkimenpohjaan tai siirrät valitsimen asentoon N.Jos autosi on varustettu aikalaskurilla, se
laskee yhteen STOP-vaiheisiin käytetyn ajanajomatkan kuluessa. Laite nollautuu aina,
kun sytytysvirta kytketään "STA R T/STOP"-painikkeella.

Älä koskaan täytä polttoainesäiliötä silloin, kun moottori on STOP-tilassa.Katkaise sytytysvirta aina ehdottomasti "STA R T/STOP"-painikkeella.
Mukavuussyistä, pysäköitäessä STOP-tila ei kytkeydy päälleperuutusvaihteesta poissiirtymistä seuraavan muutaman sekunnin ajan.STOP-tila ei muuta auton toimintoja, kuten jarrutusta, ohjaustehostusta jne.


Erityistilanteet: STOP-tila ei ole
k
äytössä
STOP-tila ei kytkeydy päälle, koska:


- kuljettajan ovi on auki

- kuljettajan turvavyö on avattu lukituksesta

- ajonopeus ei ole ylittänyt 10 km/h siitä, kunmoottori viimeksi käynnistettiin ("START/STOP"-painikkeella)

- sähköinen seisontajarru on kiristetty tai sitä kiristetään

- lämpötilan ylläpito matkustamossa vaatii niin

- huurteenpoisto toimii

- tiet
yt hetkelliset olosuhteet (akun lataus, moottorin lämpötila, jarrutehostin,
ulkolämpötila jne.) vaativat niin, jotta järjestelmä voidaan tarkastaa.

Tässä tapauksessa merkkivalo
"ECO"
vilkkuu muutaman sekunnin
ajan ja sammuu sitten.Tämä toiminta on aivan normaalia.
Stop & Star t -järjestelmä asettaa moottorin hetkeksi valmiustilaan - STOP-tilaan - silloin, kun auto pysähtyy liikeenteessä (punaiset liikennevalot,
liikenneruuhkat jne). Moottori käynnistyy jälleen automaattisesti - START-tilassa - heti, kun autolla lähdetään liikkeelle. Uudelleenkäynnistys tapahtuu
välittömästi, nopeasti ja äänettömästi.Stop & Start -järjestelmä sopii täydellisesti kaupunkiajoon, sillä se vähentää polttoaineen kulutusta, pakokaasupäästöjä sekä äänisaastetta silloin, kun
auto on paikoillaan.

161
4
Ajaminen

Moottorin siirtyminen START-tilaan
Merkkivalo "ECO"
sammuu ja moottori käynnistyy automaattisesti uudelleen:
-manuaalivaihteistossa, kun painat
kytkinpolkimen täysin
pohjaan,
-
BMP-vaihteistossa
:
●
aluevalitsin asennossa A
tai Msilloin,
kun päästät jarrupolkimen
●
tai aluevalitsin asennossa Nja jarrupoljinpäästettynä silloin, kun siirrät valitsimen asentoon Atai M●
tai kun kytket peruutusvaihteen.-automaattivaihteistossa:●
aluevalitsin asennossa D
tai Msilloin,
kun päästät jarrupolkimen,
●
tai aluevalitsin asennossa Nja jarrupoljin
vapautettuna silloin, kun siitrrät
valitsimen asentoon Dtai M,●
tai kun kytket peruutusvaihteen.
START-tila kytkeytyy automaattisesti, koska:
- avaat kuljettajan oven
- avaat kuljettajan turvavyön lukituksesta
- ajonopeus ylittää 25 km/h
manuaalivaihteisella autolla, 11 km/h
BMP-vaihteisella autolla ja 3 km/h automaattivaihteisella autolla
- sähköinen seisontajarru kiristyy
- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säädöt jne.) vaativat niin,jotta järjestelmä tai auto voidaan tarkastaa.
Erityistilanteet: START-tila kytkeytyy automaattisesti


Jos poiskytkentä on tapahtunut STOP-tilan aikana, moottori käynnistyyvälittömästi uudelleen.
Stop & Start -järjestelmä kytketään pois
toiminnasta valikossa "Driving aids
".
Kytkeminen pois toiminnasta

Tässä tapauksessa merkkivalo"ECO"vilkkuu muutaman sekunnin
ajan ja sammuu sitten.
Tämä toiminta on aivan normaalia.
Painamalla tätä painiketta järjestelmä
kytkeytyy pois toiminnasta.
Osoitukseksi poiskytkennästä painikkeen merkkivalo ja tämä merkkivalo syttyvät.


Jos ajat tulvaveden peittämällä tiellä,on suositeltavaa kytkeä Stop & Start -järjestelmä pois toiminnasta ja ajaa erittäin hitaasti.

162
Ajaminen

Järjestelmä aktivoituu uudelleenautomaattisesti aina, kun kuljettajakäynnistää moottorin.
Kytkeminen uudelleen toimintaan

Paina uudelleen tätä painiketta.


To i m i n t a häiriö

Ta r k a s t u t a järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäiriö, on
mahdollista, että auto pysähtyy.
Mittariston kaikki merkkivalot syttyvät.
Mallin mukaan näyttöön voi tulla myös
varoitusviesti, jossa pyydetään siir tämään aluevalitsin asentoon Nsekä painamaan jarrupoljinta.
Sytytysvirta on katkaistava, jonka jälkeen
moottori on käynnistettävä uudelleen "START/STOP"-painikkeella. Mik
äli järjestelmässä ilmenee
toimintahäiriö, tämä merkkivalo syttyy palamaan kiinteästi.
Järjestelmä on jälleen aktiivinen,
painikkeen merkkivalo sammuu ja
tämä merkkivalo syttyy.
Stop & Start -järjestelmässä käytetäänkorkealaatuista teknologiaa. Käänny kaikissa huoltotoimenpiteissä valtuutetun korjaamon puoleen, jolla on tarvittavat CITROËN-verkostontarjoamat tekniset tiedot, asiantuntemus ja materiaali.


Ennen mitään toimenpidettä moottoritilassa, kytke Stop & Start -järjestelmä poistoiminnasta ja estä näin pieninkin riski, että loukkaisit itseäsi jollain lailla siinä tapauksessa,että STA R T- t i l a l a u ke a i s i a u t o m a a t t i s e s t i .


Huolto

Toimiakseen järjestelmä vaatii korkealaatuisen 12 V:n akun, jossa on erityisominaisuudet (suositellut akut saatavilla CITROËN-
verkostolta).
Mikäli asennetaan akku, jota CITROËN ei suosittele, on järjestelmä vaarassa joutua epäkuntoon.
Käytä akun lataamiseen 12 V:n laturia ja älä
vaihda napaisuuden suuntaa.

292
Käytännön tietoja
2-mallin sulaketaulukot
Sulake nroVoimakkuusToiminnot
F33 A START/STOP-painike
F6
A15 A Kosketusnäyttö, audio- ja navigointijärjestelmä, CD-soitin,USB-liittimet ja lisäliittimet
F8 5
A Hälytyssireeni
F
93 A Ohjauspyörän kytkimet
F1
95 A Mittaristo
F2
43 A Sade- ja valoisuustunnistin
F25 5
A Turvatyynyt
F33 3
A Ajajan paikan muistiintallennus
F3
45 A Sähköinen ohjaustehostin
F13 10 A
Pi
storasia 12V edessä
F1410 A
Pistorasia 12V tavaratilassa
F1
63 A Katon lukuvalot penkkiriville 1
F27 5
A BMP-vaihteiston vaihteenvalitsin
F3
020 A Ta k a l a s i n pyyhin
F3
83 A Ajovalojen korkeudensäädön manuaalikytkin
