2014 CITROEN C4 PICASSO key

76
Ovet ja luukut






Moottoroitu takaluukku
Katso, että tilaa on riittävästi takaluukun
liikkeelle.
M
oottoroidun takaluukun toiminnan aktivointi / aktivoinnin poisto tehdään valikossa "Driving aids", ja edelleen kohdassa " Vehicle settings".Oletusar vona toiminto on kytketty pois päältä.
Takaluukun kytkimet
A: Ulkokytkin
B: Sisäk
ytkin

Älä koskaan työnnä sormea takaluukunlukitusjärjestelmään: vaarana vakavaloukkaantuminen!


Takaluukkua ei ole suunniteltukestämään pyöränkuljetustelinettä.
Mikäli pyöränkuljetusteline kiinnitetään vetokoukun päälle, takaluukunautomatiikka on ehdottomasti kytkettävä pois toiminnasta.
Vältä pieninkin loukkaantumisvaaraja varmista, että kukaan ei ole autontakaosan läheisyydessä silloin, kun takaluukku avautuu ja sulkeutuuautomaattisesti.
Huolehdi matkustajista takana.
Moottoroidussa takaluukussa on esteenhavainnointilaite, joka keskeyttäätakaluukun liikkeen automaattisesti,mikäli luukku koskettaa estettä (takaluukkuu liikkuu muutaman asteenpäinvastaiseen suuntaan, jotta luukku vapautuu esteestä).

77
2
Ovet ja luukut

Moottoroitu aukeaminen


Takaluukun lukituksen aukeaminen ja
takaluukun avautuminen elektronisella
avaimella / kauko-ohjaimella
Takaluukun lukituksen aukeaminenja takaluukun avautuminen elektronisella lähettimellä

Takaluukun aukeaminen
)
Paina pitkään tätä painiketta.

)Paina takaluukun kytkintä A
elektronisen avaimen ollessa kattavuusalueen sisällä.



Kun valikoiva lukkojen aukeaminen onaktivoitu, elektronisen avaimen tuleeolla lähellä auton takaosaa.


Takaluukku avautuu kokonaan (oletusarvo) tai muistiintallennettuun
asentoon saakka.

)Kun auton kaikki lukot on avattu, paina
takaluukun painiketta A.
Piippausmerkkiääni vahvistaa komennon
rekisteröityneen.
Moottoroitu sulkeutuminen
Käytössäsi on kaksi mahdollisuutta: ) Paina ja päästä ulkopainike A.
t
ai
- painamalla jompaakumpaapainiketta,
Moottoroidussa takaluukussa onpuristumisenestolaite, joka esteenhavaitessa keskeyttää luukun sulkeutumisen.
Takaluukun liike on mahdollistakeskeyttää milloin tahansa:
Kun liike on keskeytynyt,jommankumman painikkeen painallus uudestaan käynnistää takaluukun liikkumisen, paitsi kauko-ohjaimenpainikkeen painallus, mikä vain avaa luukun.
tai
- painamalla ulkokytkintä A.
Aukeamisasennon
muistiintallennus

Mikäli korkeus ei ole riittävä (autotalli, jossa
katto on matala tms.
), on mahdollista rajoittaa
takaluukun avautumiskulmaa.

Ta l l entaminen tehdään seuraavasti:


- ohjaa tavaratilan luukku haluttuun
k
orkeuteen

- paina yli 3 sekuntia painiketta Btai
ulkokytkintä A. Takaluukun maksimaalisen avautumisasennon
muistiintallennus vahvistuu piippausäänellä.

Tallennetun asennon poistaminen muistista:


- jätä takaluukku liikkumattomaksi
väliasentoon,

- paina yli 3 sekuntia painiketta Btai
ulkokytkintä A.
) Paina painiketta B
ja päästä irti.

79
2
Ovet ja luukut
Jos hälytinjärjestelmälle on tehtävä toimenpiteitä, ota yhteys CITROËN-huoltoverkostoon tai valtuutettuun korjaamoon.





Hälytin Suojaus- ja varoitusjärjestelmä varkauksien ja murtojen estämiseksi. Järjestelmä sisältää seuraavantyyppiset suojaukset:


- Ovitunnistimet eli ulkotilan
suojaus
Järjestelmä valvoo auton ovien ja luukkujen avaamista.
Hälytin laukeaa, jos joku yrittää avata oven,
tavaratilan luukun tai konepellin.




- Liiketunnistimet eli sisätilan
suojaus
Järjestelmä valvoo liikkeitä matkustamossa.
Hälytin laukeaa, jos joku rikkoo ikkunan,
tunkeutuu matkustamoon tai liikkuu autonsisällä.
Automaattinen suojaus
Järjestelmä havaitsee, jos jokin sen
osista poistetaan käytöstä.Hälytin laukeaa, jos akku, sireeninpainike tai johtoja yritetään tehdä toimintakyvyttömäksi, hajottaa taiirrottaa.

Auton lukitseminen siten, että täydellinen
murtosuojaus kytketään päälle

Aktivointi

Jos jokin ovi tai luukku ei ole kunnolla kiinni,
ajoneuvo ei ole lukittu, mutta ovien/ulkotilan
valvontajärjestelmä kytkeytyy kuitenkin päälle
45 sekunnin kuluttua, eli samaan aikaan kuin
sisätilan valvontajärjestelmä.
)Lukitse auto kauko-ohjaimella.
) Sammuta sytytysvirta ja poistu autosta.
t
ai)
Lukitse auto elektronisella avaimella.

Valvont a
järjestelmä kytkeytyy päälle:
painikkeen merkkivalo vilkkuu sekunnin väleinja suuntavalot syttyvät noin 2 sekunnin ajaksi.
Kun auto on lukittu kauko-ohjaimella tai elektronisella avaimella, ovien/ulkotilan
valvontajärjestelmä kytkeytyy päälle 5 sekunnin
kuluttua, sisätilan liikkeiden valvontajärjestelmä45 sekunnin kuluttua.

80
OFF
Ovet ja luukut

Auton lukitseminen siten,
että pelkkä ulkotilan
va
lvonta kytketään päälle
Kytke sisätilan liikkeiden valvontajärjestelmäpois päältä, jotta hälytin ei laukeaisi
virheellisesti tietyissä tilanteissa kuten:


- jos jätät ikkunan auki,

- ajoneuvon pesun yhteydessä,

- renkaan vaihdon yhteydessä.

Ulkotilan tunnistimienpoiskytkentä
)
Katkaise vir ta ja painakymmenen sekunnin kuluessa
painiketta, kunnes merkkivalo
syttyy palamaan kiinteästi.
)Poistu autosta. )Lukitse auto välittömästi kauko-ohjaimella
tai elektronisella avaimella.
Vain sisätilan liikkeenvalvontajärjestelmä onnyt aktivoitu: painikkeen merkkivalo vilkkuu sekunnin välein.
Jos haluat ulkotilan suojauksen pois päältä,
on tämä poiskytkentä tehtävä aina jokaisen
virrankatkaisun jälkeen.
Mikäli auto lukittuu automaattisestiuudelleen (tämä tapahtuu30 sekunnin kuluttua, mikäli mitäänovea tai takaluukkua ei avata),valvontajärjestelmä ei kytkeydyautomaattisesti uudelleen. Kun haluatvalvontajärjestelmän kytkeytyväntoimintaan, on sinun avattava auton lukitus ja sitten lukittava auto uudelleen kauko-ohjaimella tai "elektronisella lähettimellä".

Aktivoinnin poisto
)Paina kauko-ohjaimen painiketta:
l
yhyt painallus

pitkä painallus
t
ai )Avaa auto lukituksesta elektronisellaavaimella.
Valvont ajärjestelmä kytkeytyy pois toiminnasta:painikkeen merkkivalo sammuu ja suuntavalot
vilkkuvat noin 2 sekunnin ajan.

81
2
Ovet ja luukut
Ulkotilan suojauksen aktivointiuudelleen toimintaan
)Kytke ulkotilan suojaus pois toiminnastaavaamalla auton lukitus kauko-ohjaimella
tai elektronisella avaimella.
Painikkeen merkkivalo sammuu.
)Aktivoi auton kaikki suojausjärjestelmätuudelleen lukitsemalla auto kauko-
ohjaimella tai elektronisella avaimella.
Painikkeen merkkivalo alkaa jälleen vilkkuasekunnin välein.
Hälyttimen laukeaminen
Hälytin on lauennut, kun kuuluu sireenin ääni ja
suuntavalot vilkkuvat 30 sekunnin ajan.
Valvont a
järjestelmät laukeavat kymmenenker taa peräkkäin.
Kun ajoneuvon lukitus avataan kauko-
oh
jaimella tai elektronisella lähettimellä, painikkeen merkkivalon vilkkuminennopeasti merkitsee, että hälytin on lauennutpoissaollessasi. Vilkkuminen loppuu
välittömästi, kun sytytysvirta kytketään.
Jos kauko-ohjain on rikki
Valvont ajärjestelmien toiminnanesto:
) Avaa auton lukitus avaimella (integroitukauko-ohjaimeen) kuljettajan puolen lukosta. )
Avaa ovi, jolloin hälytin laukeaa. )
Kytke sytytysvirta, jolloin hälytin sammuu. Painikkeen merkkivalo sammuu.




Auton lukitseminen siten,
ettei hälytintä kytketä päälle
)
Lukitse tai turvalukitse auto avaimella(integroitu kauko-ohjaimeen) kuljettajanpuolen lukosta.


To i m i n t a häiriö


Jos painikkeen merkkivalo palaa yhtäjaksoisesti, kun sytytysvirta kytketään, järjestelmässä on toimintahäiriö.
Ta r k a s t u t a järjestelmä CITROËN-
huoltoverkostolla tai valtuutetussa
korjaamossa.



Aktivoituminen automaattisesti *


Järjestelmä kytkeytyy automaattisesti päälle,
kun viimeisen oven tai luukun sulkemisesta on
kulunut 2 minuuttia.) Jotta hälytin ei laukeaisi, kun astut sisään autoon, paina ennakolta kauko-
ohjaimen avauspainiketta tai avaa lukitusavaimettomasti elektronisella lähettimellä.


*
Maa-
ja mallikohtaisia eroja

87
3
Mukavuus
Tämä järjestelmä pitää muistissa kuljettajan
istuimen ja ulkopeilien sähkötoimiset säädöt. Voit tallentaa muistiin ja palauttaa korkeintaankaksi asentoa painikkeilla, jotka sijaitsevatkuljettajan istuimen sivulla.
Ajoasentojen
muistiintallentaminen
Asennon muistiintallennus
Painikkeilla M
/ 1 / 2
) Kytke sytytysvirta. )
Säädä istuimen ja ulkopeilien asento.)
Paina painiketta M
ja sen jälkeen neljänsekunnin kuluessa painiketta 1tai 2.
Muistiintallennuksen merkiksi kuuluumerkkiääni.
Kun tallennat muistiin uuden asennon, entinen asento katoaa muistista.

Muistiintallennetun asennon käyttöönottaminen


Sytytysvir ta kytketty tai moottori käy
)
Paina painiketta 1
tai 2vastaavan asennon palauttamiseksi.
Äänimerkki vahvistaa säädön päättymisen.
Voit keskeyttää menossa olevan liikkeen
painamalla painiketta M , 1
tai 2tai käyttämällä
istuimen säätökytkintä.
Ajoasennon käyttöönotto ajon aikana ei ole
mahdollista.
Ajoasennon palautus lakkaa noin 45 sekunnin
kuluttua sytytysvirran katkeamisesta.

89
3
Mukavuus
)Paina kytkintä, niin saat haluamasi tuenristiselälle.




Ristiselän tuen sähköinen säätäminen
Voit milloin tahansa kytkeä toiminnon pois päältä painamalla tätäpainiketta, merkkivalo sammuu.



Kytkeminen pois päältäKytkeminen päälle
Hieronta-toiminto
Kuljettajan tai etumatkustajan ristiselän alueelle kohdistuu hieronta, joka toimii vain moottorin
käydessä sekä Stop & Start -järjestelmän STOP-tilassa.
) Paina tätä painiketta.



Voimakkuuden säätäminen
Paina tätä painiketta, niin voit
valita jommankumman hieronnan
voimakkuuksista.
Hieronnan merkkivalo syttyy ja hieronta-
toiminto on aktiivinen yhden tunnin ajan.
Tunnin aikana hieronta tapahtuu 6 kertaa
10 minuutin jaksoissa (6 minuuttia hierontaa, jonka jälkeen 4 minuutin tauko).
Tunnin kuluttua toiminto kytkeytyy pois päältä.Merkkivalo sammuu.

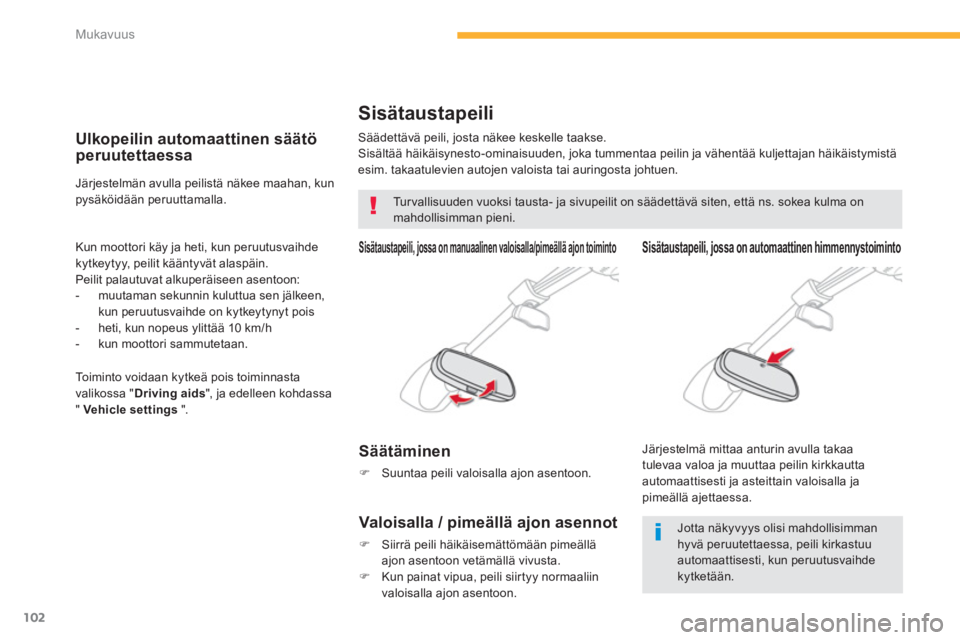

102
Mukavuus





Sisätaustapeili
Säädettävä peili, josta näkee keskelle taakse.
Sisältää häikäisynesto-ominaisuuden, joka tummentaa peilin ja vähentää kuljettajan häikäistymistä
esim. takaatulevien autojen valoista tai auringosta johtuen.


Sisätaustapeili, jossa on manuaalinen valoisalla/pimeällä ajon toiminto

Säätäminen
)
Suuntaa peili valoisalla ajon asentoon.


Turvallisuuden vuoksi tausta- ja sivupeilit on säädettävä siten, että ns. sokea kulma onmahdollisimman pieni.


Jotta näkyvyys olisi mahdollisimman hyvä peruutettaessa, peili kirkastuu automaattisesti, kun peruutusvaihdekytketään.

Valoisalla / pimeällä ajon asennot
)
Siirrä peili häikäisemättömään pimeällä
ajon asentoon vetämällä vivusta. ) Kun painat vipua, peili siirtyy normaaliin
valoisalla ajon asentoon.


Sisätaustapeili, jossa on automaattinen himmennystoiminto
Järjestelmä mittaa anturin avulla takaa
tulevaa valoa ja muuttaa peilin kirkkautta
automaattisesti ja asteittain valoisalla japimeällä ajettaessa.
Ulkopeilin automaattinen säätö peruutettaessa
Kun moottori käy ja heti, kun peruutusvaihde
kytkeytyy, peilit kääntyvät alaspäin.
Peilit palautuvat alkuperäiseen asentoon:
- muutaman sekunnin kuluttua sen jälkeen, kun peruutusvaihde on kytkeytynyt pois
- heti, kun nopeus ylittää 10 km/h
- kun moottori sammutetaan. J
ärjestelmän avulla peilistä näkee maahan, kunpysäköidään peruuttamalla.
Toiminto voidaan k
ytkeä pois toiminnasta
valikossa "Driving aids ", ja edelleen kohdassa"Vehicle settings".
