Oppstart - Stans av motor
F Sett nøkkelen i tenningslåsen Systemet gjenkjenner oppstartskoden.
F

D
rei nøkkelen helt mot dashbordet til
posisjon 3


(Oppstart).
F

S
lipp nøkkelen med en gang motoren går.
Oppstart
Unngå å henge en tung gjenstand
på nøkkelen som vil kunne dra den
nedover i tenningslåsen og forårsake en
feilfunksjon.Nøkkel glemt
Ved åpning av førerdøren, vises
en varselmelding,sammen med
et lydsignal, for å minne deg på at
nøkkelen står igjen i tenningslåsen i
posisjon 1

(Stop).
F

S

tans bilen.
F

D

rei nøkkelen helt mot deg til posisjon
1


(Stop)
.
F

T

a nøkkelen ut av tenningslåsen.
Stopp
Dersom du glemmer nøkkelen i
tenningslåsen i posisjon 2
(Tenning ), vil
tenningen automatisk slå seg av etter
én time.
For å sette på tenningen igjen, drei
nøkkelen til posisjon 1


(Stop), og
deretter tilbake til posisjon 2


(Tenning).
Kjøring

95
E3_no_Chap05_conduite_ed01-2014
Stop & Start
Funksjonsmåte
Motoren skifter til STOP-modus
Lampen "ECO" tennes i
instrumentbordet og motoren stanser
automatisk:
-

m

ed en manuell girkasse , ved stopp
når du setter girvelgeren i fri og slipper
clutchpedalen,
-

m

ed en styr t manuell girkasse , ved
stopp eller i en hastighet under 8
km/t
(avhengig av versjon), når du setter
girvelgeren i fri (spaken på N ) eller når du
trykker inn bremsepedalen.
Fyll aldri drivstoff når motoren er i
STOP-modus. Slå av tenningen. For din komfort, under
parkeringsmanøvrer, er STOP-modus
ute av funksjon i noen sekunder etter at
revers er blitt innkoblet.
STOP-modus endrer ikke bilens
funksjoner, slik som f.eks. bremsing,
servostyring, osv.
Spesielle tilfeller: STOP-modus
ikke tilgjengelig
STOP-modus aktiveres ikke når:
- førerdøren er åpen,
-

s
ikkerhetsbeltet på førersiden er åpnet,
-

n
år bilens hastighet ikke overskrider
10
km/t fra førerens siste oppstart av
motoren.
-

n
år temperaturkomforten i kupéen gjør det
nødvendig,
-
a

vdugging er aktivert,
-

v
isse forhold (batteriets ladestand,
motortemperatur, bremseassistanse,
utvendig temperatur, osv.) krever det for å
kunne sørge for kontrollen av systemet.
I dette tilfellet, blinker lampen " ECO"
i noen sekunder, og slukker deretter.
Denne funksjonsmåten er helt normal.
Stop & Start systemet stanser motoren midlertidig - STOP-modus - under stopp i trafikken (rødt lys, køkjøring, annet). Motoren starter automatisk igjen -
START-modus - så snart du ønsker å kjøre. Ny oppstart foregår øyeblikkelig, raskt og lydløst.
Per fekt tilpasset bykjøring, gjør Stop & Start systemet det mulig å redusere drivstofforbruket, utslipp av forurensende avgasser og lydnivået når bilen
står i ro.
Tidteller til
Stop & Start
En tidteller registrerer hvor lenge
STOP-modus har vart under
kjørestrekningen.
Den vises i kjørecomputeren (tilgjengelig
via menyen " Driving assistance "
(kjøreassistanse) på berøringsskjermen).
Den nullstilles hver gang tenningen settes på.
5
Kjøring

96
E3_no_Chap05_conduite_ed01-2014
Motoren skifter til
START-modus
Lampen "ECO" slukker og motoren
starter automatisk igjen:
-

M

ed en manuell girkasse , når du trykker
clutchpedalen helt inn,
-

m

ed en styr t manuell girkasse :
●

b

etjeningen på D , når du slipper
bremsepedalen,
●

b

etjeningen på N og med
bremsepedalen sluppet, når du trykker
på betjening D ,
●

n

år du kobler inn revers. START-modus utløses automatisk når:
-
d u åpner førerdøren,
-

n
år du åpner sikkerhetsbeltet på
førersiden,
-

b
ilens hastighet overskrider 11 km/t (med
en elektronisk styrt manuell girkasse),
-

v
isse punktuelle forhold (batteriets
ladestand, motortemperatur,
bremseassistanse, regulering av
klimaanlegget, osv.) krever det for å kunne
sørge for kontrollen av systemet.
Spesielle tilfeller: automatisk
utløsing av START-modus
I dette tilfellet, blinker lampen "ECO"
i noen sekunder, og slukker deretter.
Denne funksjonsmåten er helt normal. Før ethvert inngrep under panseret,
nøytraliser Stop & Start funksjonen for
å unngå risikoen for skader i forbindelse
med en automatisk utløsing av START-
modus.
Dette systemet krever et batteri 12 V med
spesielle teknologiske spesifikasjoner
(referansen fås i CITROËN-forhandlernett).
Montering av et batteri som ikke har en
CITROËN-referanse medfører risiko for
funksjonsfeil i systemet.
Til lading, bruk en lader 12 V og bytt ikke om
på polene.
Vedlikehold
Stop & Start systemet har en avansert
teknologi. For allle inngrep på bilen,
ta kontakt med et kvalifisert verksted
som både har egnet kompetanse og
tilpasset materiell, noe som CITROËN-
forhandlernett er i stand til å gi deg.
Kjøring

97
E3_no_Chap05_conduite_ed01-2014
En funksjonsfeil på systemet vises
i menyen " Driving assistance "
(kjøreassistanse) (hovedsiden) på
berøringsskjermen.
Funksjonsfeil
I tilfelle feil, blinker lampen på
knappen Stop & Start i noen
sekunder og lyser deretter
vedvarende.
Hvis du trykker på denne tasten for å reaktivere
systemet, blinker lampen igjen noen sekunder
og lyser deretter vedvarende.
Nøytralisering av Stop & Start kan
parametreres på berøringsskjermen.
Nøytralisering
Hvis nøytraliseringen er blitt foretatt i STOP-
modus, starter motoren øyeblikkelig igjen.
I tilfelle kjøring på oversvømmet
veidekke, anbefales det å deaktivere
funksjonen Stop & Start og å kjøre
svært sakte. Rekativering kan parametreres på
berøringsskjermen.
Reaktivering
Systemet reaktiveres automatisk ved
hver gang føreren starter motoren.
F

T

rykk på " Stop & Star t ".
F

V

elg menyen " Driving
assistance ". (kjøreassistanse)
Lampen på denne tasten lyser vedvarende. Et nytt trykk på denne tasten,
aktiverer Stop & Start. Lampen på
denne tasten slukker.
Få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.
Hvis STOP-modus har en funksjonsfeil, er det
mulig at bilen stopper.
Alle lampene i instrumentbordet tennes.
Avhengig av versjon, kan en varselmelding
vises som ber deg sette girkassen i fri
(betjening N) og trykke på bremsepedalen.
Du må da slå av tenningen og deretter starte
opp motoren igjen.
5
Kjøring

108
E3_no_Chap05_conduite_ed01-2014
Park Assist
Dette systemet er en aktiv parkeringsassistanse som detekterer ledig parkeringsplass, og deretter tar seg av styringen for at bilen skal kunne parkere
på denne plassen.
Systemet tar seg av styringen mens føreren tar seg av akselereringen, bremsingen, girskiftet og clutchen (manuell girkasse). Under fasene der bilen
starter parkeringsmanøveren og når den kjører ut av parkeringsplassen gir systemet visuell og lydinformasjon til føreren for at manøveren skal kunne
skje så sikkert som mulig. Det kan være nødvendig med flere manøvreringer både fremover og i revers.Systemet Park Assist kan under ingen
omstendigheter erstatte førerens
årvåkenhet og ansvar.
Det er opp til føreren å ha kontroll over
bilen, ved å sørge for at ingen eller
ingenting er i veien rundt bilen under
parkeringen.
Det kan hende at sensorene ikke
detekterer små gjenstander som
befinner seg i bilens dødvinkler. Skifte av dekkdimensjoner (ekstra
montering, vinterdekk,...) kan ha
innflytelse på parkeringsassistansens
funksjon.
Under manøvreringsfasene foretar
rattet raske rotasjoner. Hold ikke på
rattet, plasser ikke hendene på rattets
eiker, og pass på at vide klær, smykker,
skjer f eller veske ikke blir dratt med
rattet, da det kan forårsake skader. For lukeparkering måler ikke systemet
opp ledig plass som er mye mindre eller
større enn bilens størrelse.
Funksjonen "Parkeringsassistanse"
aktiveres automatisk under
manøvreringene. Det kan derfor hende
at en lampe lyser i displayet, samtidig
som det avgis et lydsignal, men dette
har ikke noe å si for parkeringen.
Valg av type manøvrer (ut eller inn
av lukeparkering) hindrer overgang til
STOP-modus til Stop & Start.
I STOP-modus, starter dette valget
motoren igjen.
Føreren kan på et hvilket som helst tidspunkt overta hele styringen ved å gripe tak i rattet.
Dette systemet er en assistanse ved
manøvreringer inn og ut av lukeparkering.
Kjøring

161
E3_no_Chap09_info_pratiques_ed01-2014

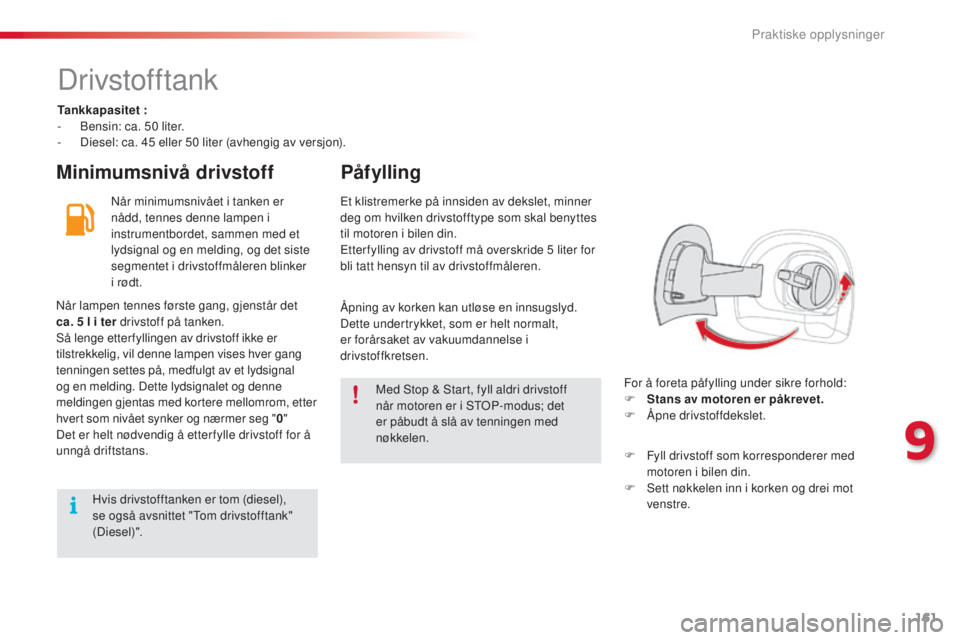

Drivstofftank
Tankkapasitet :
- B ensin: ca. 50 liter.
-

D
iesel: ca. 45 eller 50 liter (avhengig av versjon).
Minimumsnivå drivstoff Påfylling
Når minimumsnivået i tanken er
nådd, tennes denne lampen i
instrumentbordet, sammen med et
lydsignal og en melding, og det siste
segmentet i drivstoffmåleren blinker
i rødt.
For å foreta påfylling under sikre forhold:
F

S
tans av motoren er påkrevet.
F

Å
pne drivstoffdekslet.
Et klistremerke på innsiden av dekslet, minner
deg om hvilken drivstofftype som skal benyttes
til motoren i bilen din.
Etter fylling av drivstoff må overskride 5
liter for
bli tatt hensyn til av drivstoffmåleren.
Når lampen tennes første gang, gjenstår det
ca. 5

l i ter drivstoff på tanken.
Så lenge etterfyllingen av drivstoff ikke er
tilstrekkelig, vil denne lampen vises hver gang
tenningen settes på, medfulgt av et lydsignal
og en melding. Dette lydsignalet og denne
meldingen gjentas med kortere mellomrom, etter
hvert som nivået synker og nærmer seg " 0"
Det er helt nødvendig å etter fylle drivstoff for å
unngå driftstans. Åpning av korken kan utløse en innsugslyd.
Dette undertrykket, som er helt normalt,
er forårsaket av vakuumdannelse i
drivstoffkretsen.
Med Stop & Start, fyll aldri drivstoff
når motoren er i STOP-modus; det
er påbudt å slå av tenningen med
nøkkelen.
Hvis drivstofftanken er tom (diesel),
se også avsnittet "Tom drivstofftank"
(Diesel)". F

F
yll drivstoff som korresponderer med
motoren i bilen din.
F

S
ett nøkkelen inn i korken og drei mot
venstre.
9
Praktiske opplysninger

168
E3_no_Chap09_info_pratiques_ed01-2014
Rekkevidde på mellom 600 og 2 400 km Rekkevidde på mellom 0 og 600 kmMotorstopp på grunn av mangel på AdBlue®
For å kunne starte motoren igjen
anbefaler vi deg å ta kontakt med
CITROËN-forhandlernett eller et
kvalifisert verksted for å foreta
nødvendig etterfylling. Dersom du selv
foretar etter fyllingen er det svært viktig
å fylle beholderen med minst 3,8
liter
AdBlue
®-tilsetning.
Se avsnittet "Etterfyllinger".
Så snart tenningen settes på, lyser lampen
UREA sammen med et lydsignal og visning av
en melding (f. eks : "Top up emissions additive:
Starting prevented in 1

500

km") som angir
rekkevidden i kilometer eller miles.
Under kjøring vises meldingen hver 300

km så
lenge tilsetningsnivået ikke er blitt etterfylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etterfyllinger". Så snart tenningen slås på, lyser lampen
SERVICE og lampen UREA blinker sammen
med et lydsignal og visning av en melding
(f. eks.: "Top up emissions additive: Starting
prevented in 600
km") som angir rekkevidden i
kilometer eller miles.
Under kjøring vises meldingen hvert 30.
sekund så lenge tilsetningsnivået ikke er blitt
etterfylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etterfyllinger".
Dersom etter fyllingen ikke blir foretatt, kan du
risikere å ikke kunne starte bilen igjen. Så snart tenningen slås på, lyser lampen
SERVICE og lampen UREA blinker sammen
med et lydsignal og visning av meldingen "Top
up emissions additive: Starting prevented".
AdBlue
®-beholderen er tom: den reglementerte
startsperreanordningen hindrer oppstart av
motoren.
Praktiske opplysninger

173
E3_no_Chap09_info_pratiques_ed01-2014
F Klargjør en AdBlue®-flaske. Etter å ha
kontrollert datostemplingen, les nøye
bruksanvisningen på etiketten før du
heller innholdet i flasken opp i AdBlue
®-
beholderen i bilen din.
Viktig : hvis AdBlue
®-beholderen i bilen
din er helt tom - hvilket bekreftes med
en varselmelding, og det er umulig å
starte motoren - er det helt nødvendig
å etter fylle mins 3,8

liter (eller to flasker
på 1,89

liter). I tilfelle sprut fra tilsetningen, skyll
umiddelbart med kaldt vann og tørk
med en fuktig klut.
Dersom tilsetningen har krystallisert
seg, tørk bort med en svamp og varmt
vann.
Viktig: i tilfelle etterfylling etter
mangel på tilsetningsstoff
, som angis
med meldingen "Top up emissions
additive: Starting prevented", er det helt
nødvendig at du venter i ca. 5 minutter
for du setter på tenningen, uten å åpne
førerdøren, eller foreta opplåsing
av bilen, eller sette nøkkelen i
tenningslåsen .
Sett på tenningen og start motoren etter
10

sekunder.
Kast ikke flaskene med AdBlue
®-
tilsetning i husholdningsavfallet. Legg
dem i en egnet beholder eller lever dem
til forhandleren.
F

E

tter å ha tatt bort flasken, tørk av rundt
beholderåpningen med en fuktig klut i
tilfelle søl.
F

S

ett det blå lokket tilbake på
beholderåpningen, og drei det
1/6

omdreining i klokkeretning helt til det
stopper.
F
S
ett det sorte lokket tilbake på plass
ved å dreie det en kvart omdreining
i klokkeretning uten å trykke på det.
Kontroller at merket på lokket befinner seg
rett over for merket på underlaget.
F

A

vhengig av utstyr, legg på plass
reservehjulet og/eller oppbevaringskassen
innerst i bagasjerommet.
F

L

egg på plass matter og lukk
bagasjeromsluken.
9
Praktiske opplysninger
