2014 CITROEN C4 AIRCROSS Upute Za Rukovanje (in Croatian)

.

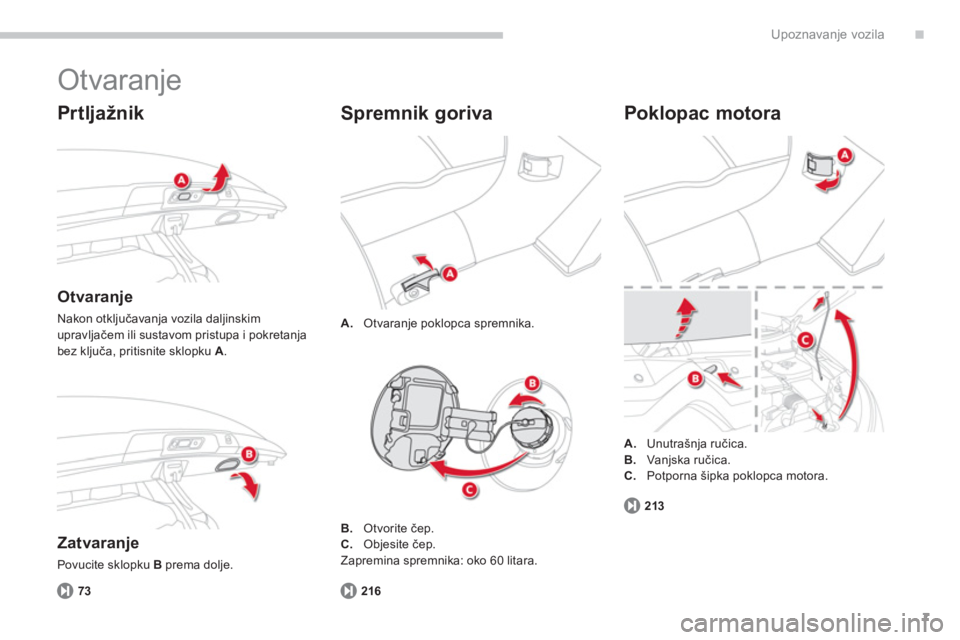

7
Upoznavanje vozila
Otvaranje


Pr tljažnik


Otvaranje

Nakon otključavanja vozila daljinskim
upravljačem ili sustavom pristupa i pokretanja
bez ključa, pritisnite sklopku A
.


Zatvaranje

Povucite sklopku B
prema dolje.



Spremnik goriva



A.
Otvaranje poklopca spremnika.
73 216
B.
Otvorite čep.

C.
Objesite čep.
Zapremina spremnika: oko 60 litara.


Poklopac motora



A.
Unutrašnja ručica.

B.
Vanjska r učica.

C.
Potporna šipka poklopca motora.

213

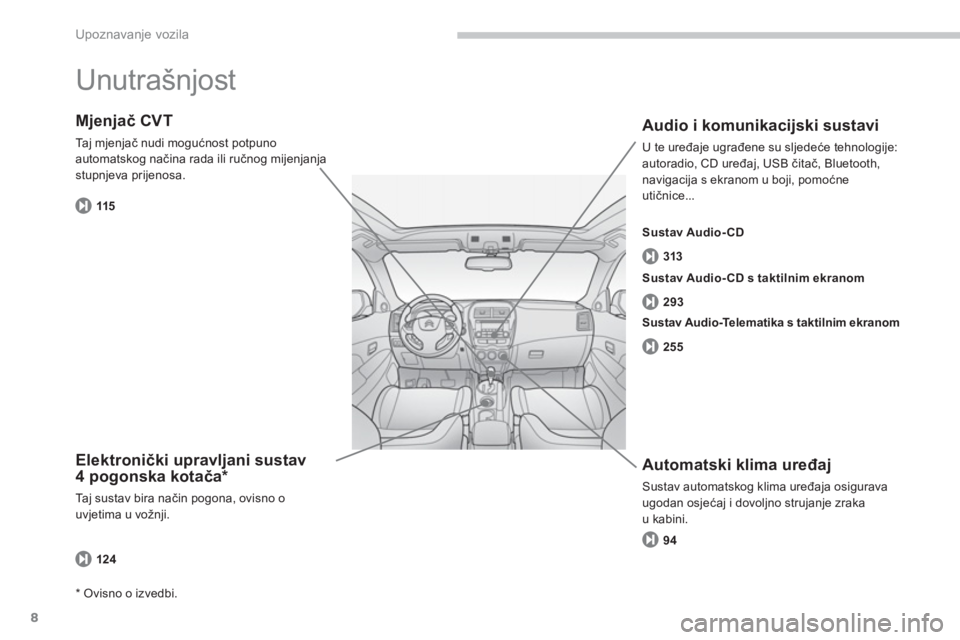

8
Upoznavanje vozila
Unutrašnjost


Elektronički upravljani sustav
4 pogonska kotača *

Taj sustav bira način pogona, ovisno o
uvjetima u vožnji.


Mjenjač CVT

Ta j m j e n j ač nudi mogućnost potpuno
automatskog načina rada ili ručnog mijenjanja
stupnjeva prijenosa.


Automatski klima uređaj

Sustav automatskog klima uređaja osigurava
ugodan osjećaj i dovoljno strujanje zraka
u kabini.



Audio i komunikacijski sustavi

U te uređaje ugrađene su sljedeće tehnologije:
autoradio, CD uređaj, USB čitač, Bluetooth,
navigacija s ekranom u boji, pomoćne
utičnice...
124 115

Sustav Audio- CD s taktilnim ekranom


*
Ovisno o izvedbi.
Sustav Audio-Telematika s taktilnim ekranom

Sustav Audio-CD

313
293
255
94

.

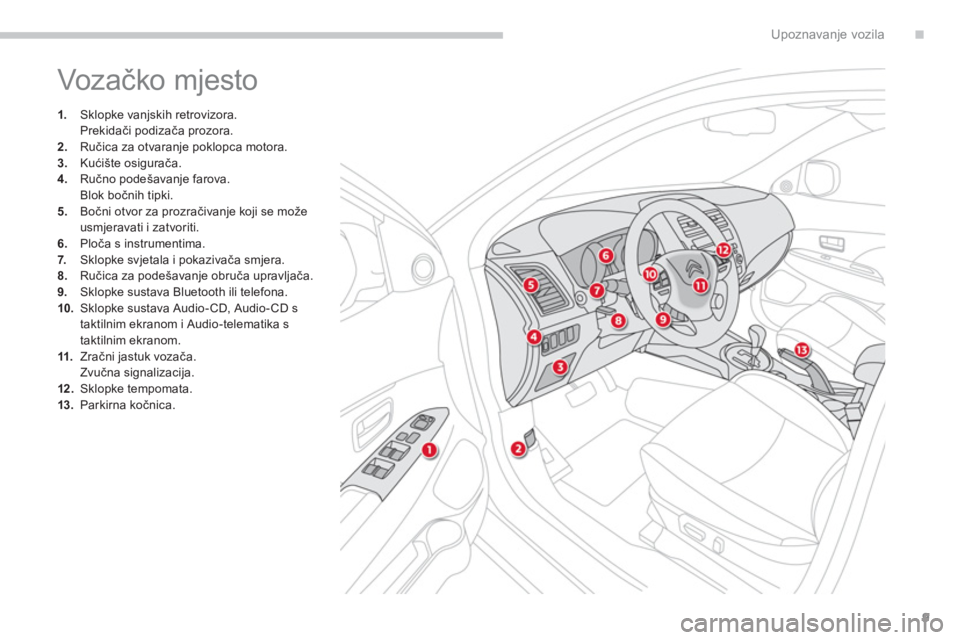

9
Upoznavanje vozila
Voz ačko mjesto




1.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.

2.
Ručica za otvaranje poklopca motora.

3.
Kućište osigurača.

4.
Ručno podešavanje farova.
Blok bočnih tipki.

5.
Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.

6.
Ploča s instrumentima.

7.
Sklopke svjetala i pokazivača smjera.

8.
Ručica za podešavanje obruča upravljača.

9.
Sklopke sustava Bluetooth ili telefona.

10.
Sklopke sustava Audio- CD, Audio- CD s
taktilnim ekranom i Audio-telematika s
taktilnim ekranom.

11.
Zračni jastuk vozača.
Zvučna signalizacija.

12 .
Sklopke tempomata.

13.
Parkirna kočnica.

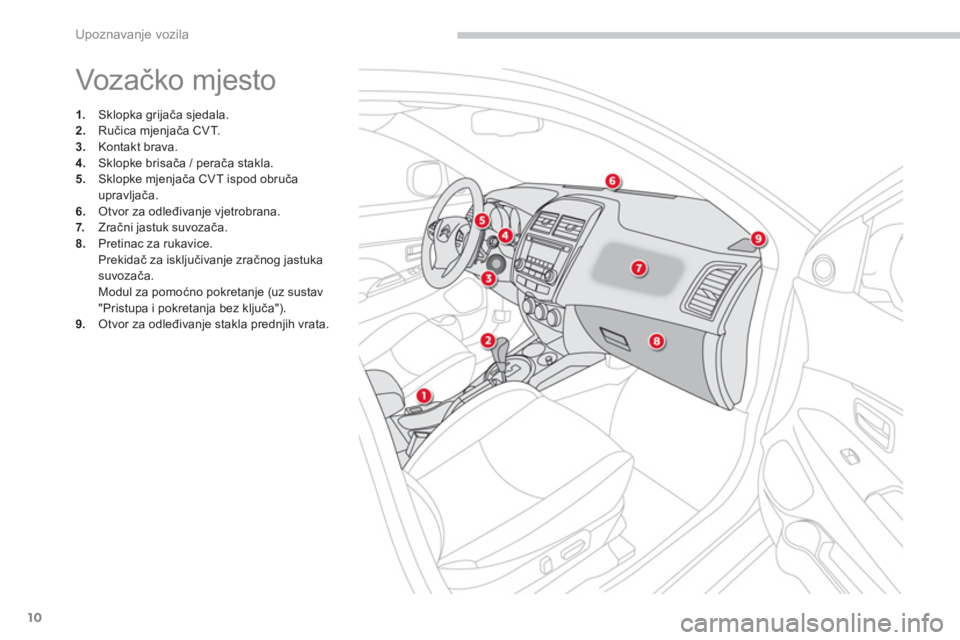

10
Upoznavanje vozila
Voz ačko mjesto




1.
Sklopka grijača sjedala.

2.
Ručica mjenjača CVT.

3.
Kontakt brava.

4.
Sklopke brisača / perača stakla.

5.
Sklopke mjenjača CVT ispod obruča
upravljača.

6.
Otvor za odleđivanje vjetrobrana.

7.
Zračni jastuk suvozača.

8.
Pretinac za rukavice.
Prekidač za isključivanje zračnog jastuka
suvozača.
Modul za pomoćno pokretanje (uz sustav
"Pristupa i pokretanja bez ključa").

9.
Otvor za odleđivanje stakla prednjih vrata.

.
11
Upoznavanje vozila
Središnja konzola




A.
Ručni ili automatski unutrašnji retrovizor.

B.
Stropno svjetlo / spot svjetla.

C.
Mikrofon sustava Audio- CD, Audio- CD
s taktilnim ekranom i Audio-Telematika s
taktilnim ekranom.

D.
Sklopka sjenila panoramskog krova.

E.
Davač vanjskog svjetla/kiše.




1.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

2.
Ekran sustava Audio- CD ili Audio- CD s
taktilnim ekranom ili ekran u boji sustava
Audio-Telematika s taktilnim ekranom.

3.
Kontakt brava.
Prekidač START/STOP
(uz sustav
"Pristupa i pokretanja bez ključa").

4.
Sustav Audio- CD ili sustav Audio- CD
s taktilnim ekranom ii sustav
Audio-Telematika s taktilnim ekranom.

5.
Središnji blok tipki.

6.
Davač temperature.

7.
Sklopke grijanja / ručnog ili automatskog
klima uređaja.

8.
Ručica ručnog mjenjača ili mjenjača CVT.

9.
Upaljač za cigarete / utičnica 12 V.

10.
Prijenosna pepeljara.

11.
Sklopka sustava pogona na 4 kotača.

12 .
Držač čaša.

13.
Prednji naslon za ruke.

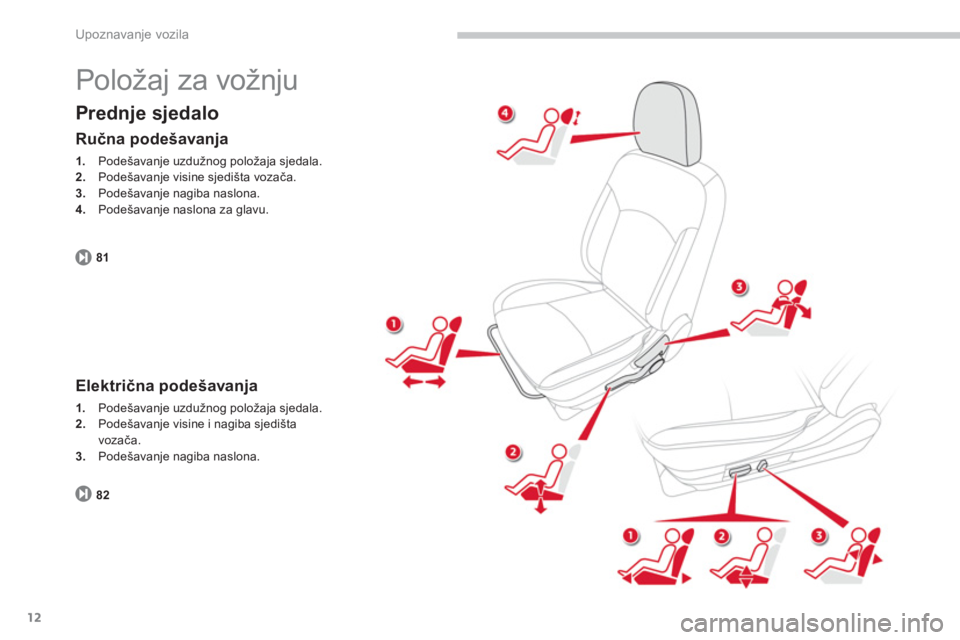

12
Upoznavanje vozila
Položaj za vožnju


Prednje sjedalo


Ručna podešavanja



1.
Podešavanje uzdužnog položaja sjedala.

2.
Podešavanje visine sjedišta vozača.

3.
Podešavanje nagiba naslona.

4.
Podešavanje naslona za glavu.



Električna podešavanja



1.
Podešavanje uzdužnog položaja sjedala.

2.
Podešavanje visine i nagiba sjedišta
vozača.

3.
Podešavanje nagiba naslona.

81
82

.

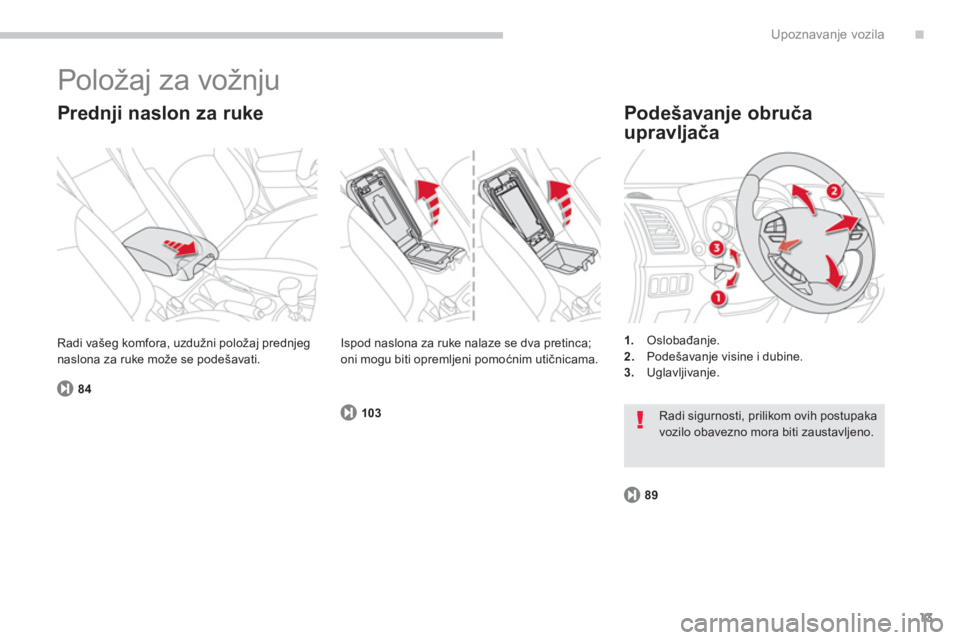

13
Upoznavanje vozila
Položaj za vožnju


Prednji naslon za ruke
Podešavanje obruča
upravljača



1.
Oslobađanje.

2.
Podešavanje visine i dubine.

3.
Uglavljivanje. Radi vašeg komfora, uzdužni položaj prednjeg
naslona za ruke može se podešavati. Ispod naslona za ruke nalaze se dva pretinca;
oni mogu biti opremljeni pomoćnim utičnicama.
Radi sigurnosti, prilikom ovih postupaka
vozilo obavezno mora biti zaustavljeno. 84
103
89

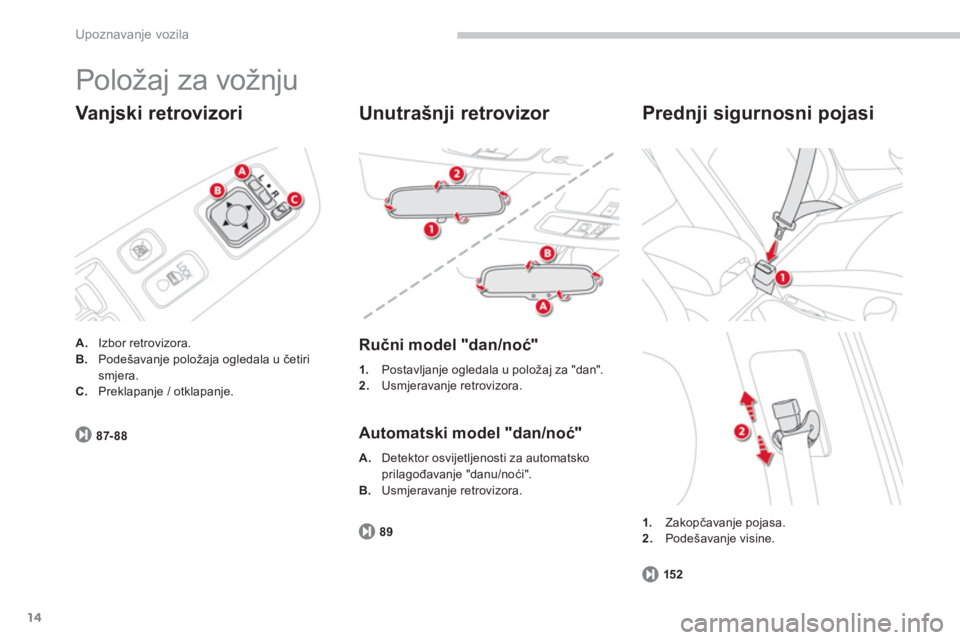

14
Upoznavanje vozila
Položaj za vožnju


Vanjski retrovizori



A.
Izbor retrovizora.

B.
Podešavanje položaja ogledala u četiri
smjera.

C.
Preklapanje / otklapanje.



Unutrašnji retrovizor


Ručni model "dan/noć"



1.
Postavljanje ogledala u položaj za "dan".

2.
Usmjeravanje retrovizora.



Automatski model "dan/noć"



A.
Detektor osvijetljenosti za automatsko
prilagođavanje "danu/noći".

B.
Usmjeravanje retrovizora.




1.
Zakopčavanje pojasa.

2.
Podešavanje visine.



Prednji sigurnosni pojasi
87- 88
89
152
