2014 CITROEN C4 AIRCROSS kontrolky

148
Bezpečnost

Soubor doplňkových systémů, umožňujících
bezpečným a optimálním způso bem brzdit v
kritických situacích:


- systém proti blokování kol (ABS),

- elektronický rozdělovač brzdného účinku
(REF).
























Pomocné brzdové systémy


Systém proti blokování kol
a elektronický rozdělovač
brzdného účinku

Tyto spojené systémy mají za úkol zlep šit stabilitu
a ovladatelnost vozidla při brždění, zejména na
špatném nebo kluzkém povrchu vozovky.

Aktivace

Systém proti blokování kol je aktivní, když je
rychlost vozidla vyšší než 10 km/h. Dezaktivuje
se, jakmile rychlost vozidla klesne pod 5 km/h.
Systém proti blokování kol zasáhne
automaticky v případě nebezpečí
zablokování kol.
Normální činnost tohoto systému se může
projevit slabými vibracemi, pociťovanými na
brzdovém pedálu.

Funkční anomálie

U stojícího vozidla

Rozsvícení této kontrolky, doprovázené
hlášením na displeji přístrojové desky, indikuje
poruchu systému proti blokování kol, která může
vést ke ztrátě vlády nad vozidlem při brždění.
U vozidla zůstává funkční klasický brzdový
systém.
Jeďte opatrně, mírnou rychlostí a urychleně se
obraťte na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
V případě brždění v kritické situaci
stlačte velmi silně pedál a neuvolňujte
tlak.
Kontrolka se na několik sekund rozsvítí
při zapnutí zapalování (poloha ON).
Pokud nezhasne nebo se naopak vůbec
nerozsvítí, obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis.

149
6
Bezpečnost


Za jízdy vozidla

Nepřerušované svícení této kontrolky
znamená, že došlo k poruše systému
proti blokování kol, která může vést
ke ztrátě vlády nad vozidlem při
brždění.
Obě kontrolky se rozsvítí současně a
na displeji přístrojové desky se střídavě
rozsvěcují dvě výstražná hlášení.
V případě výměny kol (pneumatik
a ráfků) dbejte na to, aby nová kola
splňovala požadavky výrobce vozidla.

U vozidla zůstává funkční klasický brzdový systém.
Jeďte opatrně, mírnou rychlostí a urychleně se
obraťte na ser vis sítě CITROËN nebo na jiný
odborný ser vis. Rozsvícení těchto dvou kontrolek, spojených
s výstražnými hlášeními na displeji přístrojové
desky, indikuje poruchu elektronického
rozdělovače brzdného účinku, která může vést
ke ztrátě vlády nad vozidlem při brždění.

Okamžitě a při zachování maximální
bezpečnosti zastavte.

Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis.

150
Bezpečnost


Kombinované systémy zajišťující směro vou stabilitu vozidla (v mezích fyzikálních zákonů) :


- systém proti prokluzu kol TCL (ASR),

- systém dynamického řízení stability ASC (ESP).



Systémy proti prokluzu kol a dynamického řízení stability

Protiprokluzový systém optimalizuje přenos
hnací síly, aby nedošlo k prokluzování kol.
Působí na brzdy hnacích kol a na motor.
Dynamické řízení stability působí na brzdu
jednoho nebo několika kol a na motor pro
vrácení vozidla na dráhu požadovanou řidičem.

Aktivace

Tyto systémy se automaticky aktivují při
každém nastartování motoru vozidla.
Rozsvícení této kontrolky na
přístrojové desce signalizuje
dezaktivaci systémů ASC a TCL.



Dezaktivace

Při výjimečných situacích (rozjezd vozidla
uvázlého v blátě, sněhu, na sypkém povrchu...)
může být vhodné dezaktivovat systém ASC,
aby mohla kola prokluzovat pro obnovení
přilnavosti.
Jejich činnost je signalizována
blikáním tohoto symbolu na displeji v
přístrojové desce.






















Systémy řízení dráhy vozidla



)
Stiskněte toto tlačítko, umístě
né vlevo
od volantu, a držte jej stisknuté až do
zobrazení symbolu na displeji přístrojové
desky.


Činnost

Fungují, když je rychlost vozidla vyšší
než 15 km/h.
V případě problému s přilna vostí nebo s dráhou
se tyto systémy samy uvedou do činnosti.

151
6
Bezpečnost


Opětná aktivace
Funkční anomálie
Rozsvícení jedné z těchto kontrolek, doprovázené
hlášením na displeji přístrojové desky, signalizuje
poruchu funkce těchto systémů.

Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis pro zkontrolování systémů
ASC/TCL. Systémy ASC/ TCL poskytují zvýšenou
bezpečnost při normálním způsobu
řízení, ale řidič se nesmí domnívat, že
může riskovat nebo jet příliš vysokou
rychlostí.
Funkce těchto systémů je zajištěna za
podmínky, že jsou dodržovány pokyny
výrobce týkající se:


- kol (pneumatik a disků),

- součástí brzdového systému,

- elektronických součástí,

- postupů pro montáž a pro opravy.
Po nárazu nechte systémy ověřit v
ser visu sítě CITROËN nebo v jiném
odborném servisu.


)
Stiskněte znovu tlačítko pro opětnou
aktivaci systémů ASC a TCL.
Zhasnutí kontrolky signalizuje opětnou aktivaci
systémů ASC a TCL.

189
7
Praktické informace
Pro přístup k ochranným víkům žárovek musíte
provést následující úkony:


)
Sejměte příchytky A
.

)
Sejměte ochranné víko B
.










Přístup k žárovkám












Výměna žárovky směrových
světel (1)



)
Otočte držák žárovky o čtvrt otáčky
směrem doleva a vytáhněte ho.

)
Vyjměte žárovku a vyměňte ji. Rychlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně. Při montáži proveďte úkony v
obráceném pořadí.

Žárovky jantarové barvy, jaké mají
směrová světla, musejí být nahrazeny
žárovkami se stejnými vlastnostmi a
barvou.

223
8

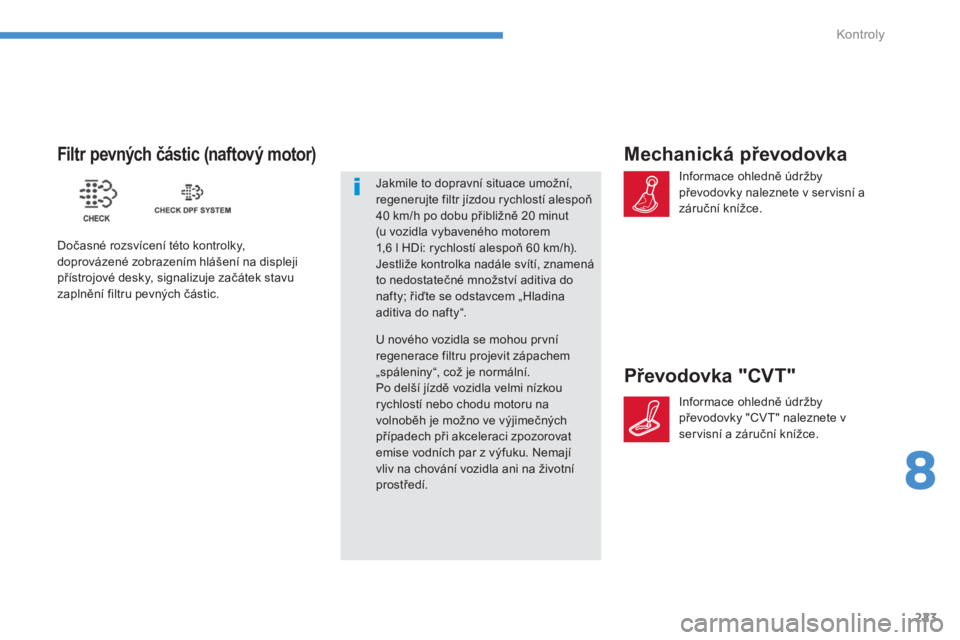

Kontroly






Mechanická převodovka

Informace ohledně údržby
převodovky naleznete v ser visní a
záruční knížce.







Převodovka "CV T"

Informace ohledně údržby
převodovky "CVT" naleznete v
ser visní a záruční knížce.










Filtr pevných částic (naftový motor)

Dočasné rozsvícení této kontrolky,
doprovázené zobrazením hlášení na displeji
přístrojové desky, signalizuje začátek stavu
zaplnění filtru pevných částic. Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
40 km/h po dobu přibližně 20 minut
(u vozidla vybaveného motorem
1,6 l HDi: rychlostí alespoň 60 km/h).
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
nafty; řiďte se odstavcem „Hladina
aditiva do nafty“.

U nového vozidla se mohou pr vní
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.

338Abecední rejstřík
Identifikace vozidla ....................................... 241
Identifikační pr vky ......................................... 241
Identifikační štítky výrobce ........................... 241
Imobilizér elektronický ............................ 71, 112
iPhone ................................................. 284, 308
iPod ...................................................... 284, 308
ISOFIX (úchyty)............................. 170, 172, 174Nabídka ........................................ 298, 300, 302
Nabídky (audio) .................... 259, 297, 298, 300
Nádržka kapaliny ostřikovače skla ............... 221
Nádržka kapaliny ostřikovače světlometů .... 221
Nádrž paliva .................................................. 216
Nadstandardní zamykání ..........................65, 67
Naftový motor ................. 215, 217, 218, 232-238
Nakládání ........................................................22
Naplnění a odvzdušnění
palivového okruhu ...................................... 218
Nářadí.................................................... 181, 182
Nastartování vozidla .............................108, 109
Navádění .......................................260, 270, 271
Navigace .......................................260, 270, 271
Neutralizace airbagu spolujezdce ................ 156
Neutralizace ASC ......................................... 150
Nevypnutá světla .......................................... 135
Nouzové otevření zavazadlového prostoru .... 73
H
CH
L
K
J
N
M
Lavice vzadu ...................................................85
Loketní opěrka vpředu ....................84, 10 0, 103
Loketní opěrka vzadu .....................................86
I
Hladina aditiva nafty ..................................... 221
Hladina brzdové kapaliny ..............................220
Hladina chladicí kapaliny ..............................220
Hladina kapaliny ostřikovače skel ................ 221
Hladina kapaliny ostřikovače světlometů ..... 221
Hladina náplní a kontroly .......214, 215, 219 -221
Hladina oleje ................................................. 219
Hlasové povely ...................... 244, 245, 249 -253
Hmotnost ................................226 -231, 233-238
Hmotnost přívěsu ...................226 -231, 233-238
Hodiny digitální (seřízení) .................. 54, 56, 58
Huštění pneumatik ..........................................22Kamera pro couvání...................................... 132
Kapota motoru .............................................. 213
Kapsy na zadní straně opěradel ................... 105
Karta (barevná obrazovka) ........................... 271
Klapka otvoru pro lyže ....................................86
Klapka uzávěru palivové nádrže .................. 216
Klíč ...................................................... 66, 67, 71
Klíč na demontáž kola .................................. 181
Klíč s dálkovým ovladačem .............. 62, 64, 112
Klimatizace ......................................................22
Klimatizace automatická ........................... 91, 94
Klimatizace ruční ...................................... 91, 92
Koberečky ..................................................... 101
Kontrola hladiny motorového oleje ............... 219
Kontrola tlaku (s pomocí sady) ..................... 177
Kontrolka minimální zásoby paliva ............... 216
Kontrolka pásů .............................................. 152
Kontrolky funkcí ........................................28, 30
Kontrolky světelné.............................. 25, 28, 30
Kontrolky výstražné ........................................ 25
Kontroly .................................214, 215, 222, 224Měnič CD ............................................. 334, 335
Měrka oleje ................................................... 219
Minimální zásoba paliva ............................... 216
Montáž koberečku ........................................ 101
Montáž kola ................................................... 183
Motorový prostor ................................... 214, 215
Motory ...................................................225, 232
MP3 (CD) ..............................................280, 331
Jízdní dosah ..............................................43, 46 Chladicí kapalina .............................................46
Chybová hlášení (autorádio) ................ 334, 335

344
Vizuální vyhledávání
Místo řidiče


Otevírání kapoty 213
Vnější zpětná zrcátka 87- 88
Ovládání oken 78-79
Vnitřní zpětné zrcátko 89
Stropní světla 14 4 -145
Panoramatická střecha 80

Pojistky v palubní desce 194-196, 199
Přístrojová deska 24
Kontrolky 25 -30
Ukazatele 44- 46
Obrazovka systému Audio- CD 54
Nastavení času 54-55
Dotyková obrazovka
systému Audio- CD 56
Nastavení času 56 -57
Dotyková obrazovka systému
Audio-Telematika 58
Nastavení času 59 - 60

Parkovací brzda 112
Mechanická 5/6stupňová převodovka 113
Ukazatel navrhované změny
převodového stupně 114
Převodovka CVT 115 -119
Asistent pro rozjezd do svahu 120
Systém pohonu 4 kol 124-125
Systém Audio- CD 313 -336
Systém Audio-CD
s dotykovým ovládáním 293 -312
Systém Audio-Telematika s
dotykovým ovládáním 255 -292

Větrání 90 -91
Ruč
ní klimatizace 92-93, 98
Automatická klimatizace 94-98
Odmlžování vpředu 98
Odmrazování zadního okna 99

Výstražná světla 147
