Page 5 of 368
Obsah
Směrová světla 147
Výstražná světla 147
Zvuková houkačka 147
Pomocné brzdové systémy 148
Systémy řízení dráhy vozidla 150
Bezpečnostní pásy 152
Airbagy 156
Dětské autosedačky 161
Deaktivace airbagu spolujezdce vpředu 163
Dětské autosedačky ISOFIX 170
Dětská pojistka 176
Bezpečnost
Sada pro nouzovou opravu pneumatiky 177
Výměna kola 181
Sněhové řetězy 187
Výměna žárovky 188
Výměna pojistky 194
Autobaterie 12 V 200
Automatické vypnutí elektrického
napájení příslušenství 203
Výměna stírací lišty 203
Odtažení vozidla 204
Ta ž e n í přívěsu 207
Montáž střešního tyčového nosiče 209
Příslušenství 210
Praktické informace
Kapota motoru 213
Benzinové motory 214
Naftové motory 215
Palivová nádrž 216
Úplné vyčerpání paliva (naftový motor) 218
Kontrola hladiny náplní 219
Kontroly 222
Kontroly
Benzinové motory 225
Hmotnost vozidla s benzinovým motorem 226
Naftové motory 232
Hmotnost vozidla s naftovým motorem 233
Rozměry 239
Identifi kační pr vky 241
Technické charakteristiky
Telefon Bluetooth® s funkcí rozpoznávání
hlasových povelů 243
Systém AUDIO-TELEMATIKA
s dotykovým ovládáním 255
Systém AUDIO-CD
s dotykovým ovládáním 293
Systém AUDIO-CD 313
Audio a telematika
Abecední rejstřík
Vizuální vyhledávání
Page 178 of 368
176
Bezpečnost
Dětská pojistka
Mechanické zařízení znemožňující otevření zadních dveří jejich vnitřním ovladačem.
Ovladač pojistky se nachází na boku obou zadních dveří.
Zajištění
)
Přesuňte ovladač A
směrem k poloze 1
.
Odjištění
)
Přesuňte ovladač A
směrem k poloze 2
.
Page 196 of 368
194
Praktické informace
Výměna pojistky
Pinzeta pro vytažení pojistek a náhradní
pojistky jsou umístěné v pojistkové skříňce v
motorovém prostoru.
Přístup:
)
Otevřete kapotu (viz "Ověřování").
)
Uvolněte víko a sejměte ho.
)
Vyjměte pinzetu.
)
Víko pečlivě uzavřete, aby byla zajištěna
těsnost pojistkové skříňky.
Přístup k pomůckám
Před výměnou pojistky je nutno zjistit příčinu
závady a opravit ji.
)
Ověřte, že se spínací skříňka nachází v
poloze " LOCK
" nebo že je vozidlo v režimu
" OFF
".
)
Zjistěte, která pojistka je vadná,
prohlédnutím stavu jejího vlákna.
)
Pro vytažení pojistky z uložení použijte k
tomu určenou pinzetu.
)
Vadnou pojistku nahraďte vždy pojistkou
se stejnou proudovou hodnotou.
)
Ověřte soulad mezi číslem vyraženým na
skříňce, hodnotou vyraženou na horní části
pojistky a následujícími tabulkami.
Výměna pojistky
Dobrá Vadná
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a není
nainstalováno podle jejích pokynů,
zvláště pokud celková spotřeba
dodatečně zapojených přístrojů
překročí 10 miliampér.
Elektrický obvod vozidla je koncipován
tak, aby mohl pracovat s vybavením
montovaným sériově nebo na přání.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky ser visní sítě
CITROËN nebo jiného odborný ser vis.
Výměna pojistky, která není zmíněna
v níže uvedených tabulkách, může
způsobit vážné poškození funkcí
vozidla. Obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Page 197 of 368
195
7
Praktické informace

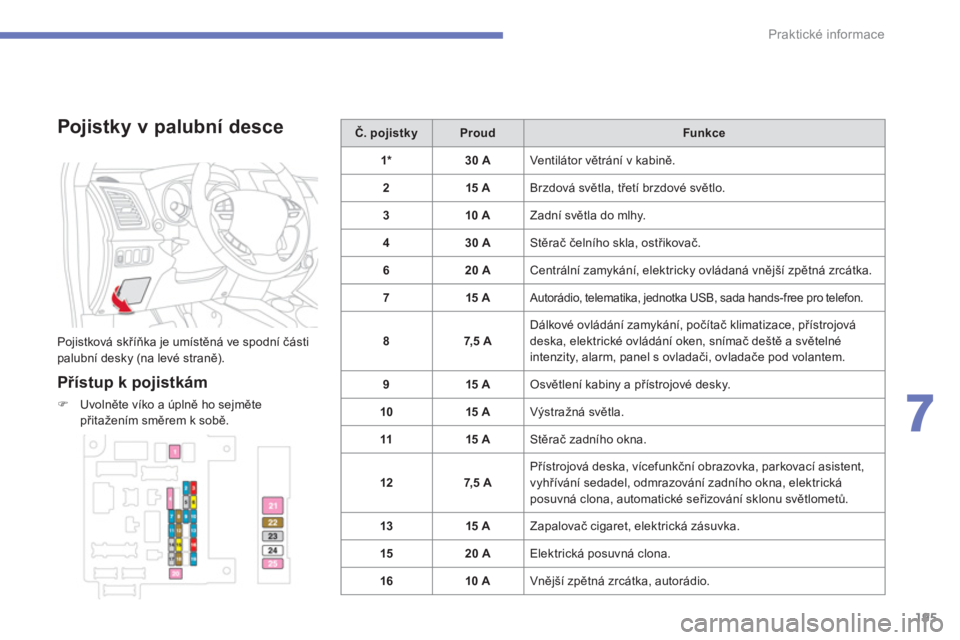

Pojistky v palubní desce
Pojistková skříňka je umístěná ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
)
Uvolněte víko a úplně ho sejměte
přitažením směrem k sobě.
Č. pojistky
Proud
Funkce
1*
30 A
Ventilátor větrání v kabině.
2
15 A
Brzdová světla, třetí brzdové světlo.
3
10 A
Zadní světla do mlhy.
4
30 A
Stěrač čelního skla, ostřikovač.
6
20 A
Centrální zamykání, elektricky ovládaná vnější zpětná zrcátka.
7
15 A
Autorádio, telematika, jednotka USB, sada hands-free pro telefon.
8
7,5 A
Dálkové ovládání zamykání, počítač klimatizace, přístrojová
deska, elektrické ovládání oken, snímač deště a světelné
intenzity, alarm, panel s ovladači, ovladače pod volantem.
9
15 A
Osvětlení kabiny a přístrojové desky.
10
15 A
Výstražná světla.
11
15 A
Stěrač zadního okna.
12
7,5 A
Přístrojová deska, vícefunkční obrazovka, parkovací asistent,
vyhřívání sedadel, odmrazování zadního okna, elektrická
posuvná clona, automatické seřizování sklonu světlometů.
13
15 A
Zapalovač cigaret, elektrická zásuvka.
15
20 A
Elektrická posuvná clona.
16
10 A
Vnější zpětná zrcátka, autorádio.
Page 198 of 368
196
Praktické informace
*
Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi
pojistkách musí být prováděny ser visem sítě CITROËN nebo jiným odborným ser visem.
Č. pojistky
Proud
Funkce
18
7,5 A
Zpětná světla.
19
15 A
Elektrická zásuvka pro připojení doplňků.
20*
30 A
Elektrické ovládání oken.
21*
30 A
Odmrazování zadního okna.
22
7,5 A
Odmrazování vnějších zpětných zrcátek.
24
25 A
Elektrické seřizování sedadla řidiče a spolujezdce.
25
30 A
Vyhřívání sedadel.
Page 199 of 368
197
7
Praktické informace
Pojistky v motorovém
prostoru
Přístup k pojistkám
)
Uvolněte víko a úplně ho sejměte.
Č. pojistky
Proud
Funkce
1
15 A
Přední světlomety do mlhy.
4
10 A
Zvukové výstražné zařízení.
5
7,5 A
Alternátor.
6
20 A
Ostřikovače světlometů.
7
10 A
Klimatizace.
9
20 A
Alarm.
10
15 A
Odmrazování - stěrače.
11
-
Nepoužitá.
12
-
Nepoužitá. Pojistková skříňka je umístěná v motorovém
prostoru (na levé straně).
Page 200 of 368
198
Praktické informace
Č. pojistky
Proud
Funkce
13
10 A
Denní světla.
14
10 A
Levé dálkové světlo.
15
10 A
Pravé dálkové světlo.
16
20 A
Levé potkávací světlo (xenonové).
17
20 A
Pravé potkávací světlo (xenonové).
18
10 A
Levé potkávací světlo (halogenové), ruční a automatické
seřizování sklonu světlometů.
19
10 A
Pravé potkávací světlo (halogenové).
31
30 A
Audio zesilovač.
Maxi pojistky jsou doplňkovou ochranou
elektrických systémů. Jakékoli zásahy
na maxi pojistkách smí provádět pouze
pracovníci ser visu sítě CITROËN nebo
jiného odborného servisu.
Po zásahu víko pečliv
ě uzavřete,
aby byla zajištěna těsnost pojistkové
skříňky.
Page 201 of 368
199
7
Praktické informace
Náhradní pojistky
Náhradní pojistky se nacházejí pod víkem
pojistkové skříňky v motorovém prostoru. Víko neobsahuje náhradní pojistky s
proudovou hodnotou 7,5 A, 25 A nebo
30 A. Pokud se spálí některá pojistka
s takovouto hodnotou, nahraďte ji
následující pojistkou :
Pojistku 7,5 A je nutno nahradit
náhradní pojistkou 10 A,
pojistku 25 A náhradní pojistkou
20 A a pojistku 30 A
pojistkou
audiosystému
(č. 31)
.
Č. pojistky
Proud
33
10 A
34
15 A
35
20 A
