2014 CITROEN C4 AIRCROSS sensor

.
11
Snabbguide
Mittkonsol




A.
Manuell eller automatisk invändig
backspegel.

B.
Takbelysning / kartlampor.

C.
Mikrofon för Ljud/CD-systemet, samt Ljud/
CD- och Ljud/multimedia-systemen med
pekfunktion.

D.
Reglage för panoramatakets solskydd.

E.
Ljus- / regnsensor.




1.
Vridbara och tillslutbara
ventilationsmunstycken i mitten.

2.
Display för Ljud/CD-systemet eller Ljud/
CD-systemet med pekfunktion, eller
färgskärm för Ljud/multimedia-systemet
med pekfunktion.

3.
Tändning.
Knappen START/STOP
(för systemet
"Nyckelfritt lås- och startsystem").

4.
Ljud/CD-systemet eller Ljud/CD-systemet
med pekfunktion, eller Ljud/multimedia-
systemet med pekfunktion.

5.
Reglagepanel i mitten.

6.
Te m p e r a t u r s e n s o r.

7.
Manuellt eller automatiskt reglage för
värme/luftkonditionering.

8.
Växelspak för manuell växellåda eller
växellådan CVT.

9.
Cigarettändare / 12-volts tillbehörsuttag.

10.
Löstagbar askkopp.

11.
Reglage för fyrhjulsdriftsystemet.

12 .
Mugghållare.

13.
Armstöd fram.

14
Snabbguide
Sitta bekvämt och säkert


Inställning av sidospeglarna



A.
Val av backspegel som ska ställas in.

B.
Inställning av backspegelns läge i de fyra
riktningarna.

C.
In- / utfällning.



Inre backspegel


Manuell modell med "dag/
mörker-läge"


1.
Val av spegelns "dagläge".

2.
Inriktning av backspegeln.



Automatisk modell med "dag/mörker-läge"



A.
En ljussensor används för automatisk
omkoppling mellan dag- och
mörkerkörning.

B.
Inställning av backspegeln.




1.
Fastspänning av bältet.

2.
Inställning i höjdled.



Säkerhetsbälten i framsätet
87- 88
89
152

75
2
Öppna och stänga
Alla ingrepp i larmssystemet skall göras
av en CITROËN-verkstad eller en
annan kvalificerad verkstad.





Larm *
Systemet är avsett att avskräcka från bilstöld och inbrott. Detta larm erbjuder följande typer av skydd:




- skalskydd

Systemet kontrollerar bilens öppningar.
Larmet utlöses om någon försöker öppna en
dörr, bagageluckan eller motorhuven etc.


- rörelselarm

Systemet kontroller volymvariationer i kupén.
Larmet utlöses om någon krossar en ruta, tar
sig in i kupén eller rör sig inne i bilen.




- nivåsensor

Systemet kontrollerar ändringar i bilens
höjdläge.
Larmet utlöses om bilen lyfts upp, flyttas eller
stöts till.




Manipuleringsskydd

Systemet kontrollerar urkopplingen av vissa
komponenter.
Larmet utlöses vid urkoppling av eller skada på
batteriet, larmsystemets styrning eller kablarna
till sirenen.


Låsning av bilen med hela
larmsystemet aktiverat

Aktivering



)
Slå ifrån tändningen (läge OFF om din
bil är utrustad med nyckelfritt lås- och
startsystem).

)
Ta ut nyckeln ur tändningslåset, om din
bil inte är utrustad med nyckelfritt lås- och
startsystem.

)
Gå ut ur bilen, stäng alla dörrar och
motorhuven.

)
Tryck på låsknappen på fjärrkontrollen
eller på en av knapparna för dörrarna eller
bagageluckan om din bil är utrustad med
nyckelfritt lås- och startsystem.


Bortkoppling

För att koppla bort larmet ska du utföra något
av följande moment:


)
Tryck på fjärrkontrollens knapp för
upplåsning eller på en av knapparna
för dörrarna eller bagageluckan om din
bil är utrustad med nyckelfritt lås- och
startsystem.

)
Slå på tändningen (Läge ON om din
bil är utrustad med nyckelfritt lås- och
startsystem).

)
Öppna en dörr eller bagageluckan när
systemet håller på att aktiveras.
Larmsystemet är nu bortkopplat och
kontrollampan A
släcks.
Larmsystemet håller på att aktiveras:
kontrollampan A
blinkar snabbt och en
ljudsignal hörs i inter valler under cirka
20 sekunder.
Efter 20 sekunder är systemet aktiverat
.
Ljudsignalen upphör och kontrollampan på
knappen blinkar långsamt.

*
Beroende på utrustning.

76Öppna och stänga

Låsning av bilen med bara
skalskyddet aktiverat
Koppla bort rörelselarmet och nivåsensorn
för att undvika falsklarm i vissa fall, som till
exempel om:


- ett djur har lämnats kvar i bilen,

- en ruta har lämnats på glänt,

- biltvätt.

Bortkoppling av rörelselarm och
nivåsensor
För på nytt reglaget för vindrutetorkarna uppåt
till läget " MIST
" och håll kvar det i detta läge
under cirka tre sekunder för att aktivera larmen
igen, ljudsignalen hörs två
gånger.


)
Slå ifrån tändningen och ta ur nyckeln
ur tändningslåset (läge OFF om din
bil är utrustad med nyckelfritt lås- och
startsystem).

)
För reglaget för vindrutetorkarna uppåt till
läget "MIST"
och håll kvar det i detta läge
under tre cirka sekunder.

)
Ljudsignalen hörs en gång
, rörelselarmet
och nivåsensorn är bortkopplade.

90
Komfor t








Vent ilat i on


Luftintag

Luften som cirkulerar i kupén är filtrerad
och kommer antingen utifrån genom gallret
nedanför vindrutan eller inifrån genom
återcirkulation av kupéluften.


Luftcirkulation

Luften följer olika vägar beroende på vilken
inställning föraren väljer:


- direkt in i kupén (friskluftsintag)

- genom ett värmesystem (värme)

- genom ett kylsystem (luftkonditionering)



Manöverpanel

Reglagen i systemet har samlats i panelen A

på mittkonsolen. Beroende på modell finns
följande funktioner:

1.
Defrostermunstycken mot vindrutan

2.
Defrostermunstycken mot främre
sidorutorna

3.
Ventilationsmunstycken på sidorna som
kan stängas och ställas in

4.
Ventilationsmunstycken i mitten som kan
stängas och ställas in
5.
Luftutblås i benutrymmena
fram

6.
Luftutblås i benutrymmena bak

7.
Te m p e r a t u r s e n s o r


8.
Ljus- / regnsensor



Luftspridning

91
3
Komfor t
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungera
effektivt:


)
Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i
bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.

)
Täck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.

)
Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för
att hålla systemet i fullgott skick.

)
Kontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet.
Vi rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning av
allergiska symptom, dålig lukt och feta beläggningar).

)
För att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter
kontrollera det enligt rekommendationerna i serviceboken.

)
Om systemet inte producerar någon kyla ska du koppla ur det och kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.

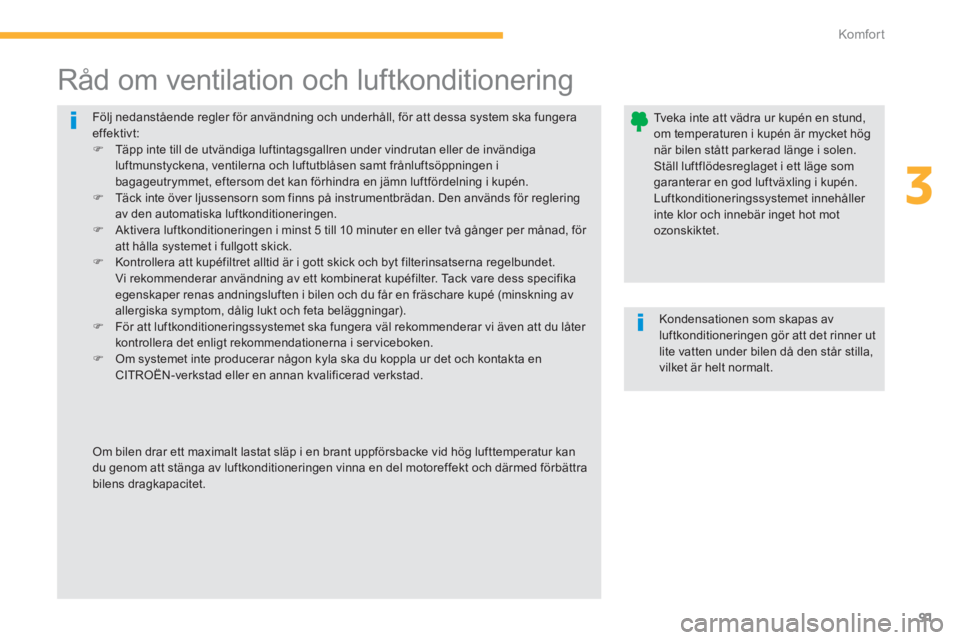

Råd om ventilation och luftkonditionering


Tveka inte att vädra ur kupén en stund,
om temperaturen i kupén är mycket hög
när bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller
inte klor och innebär inget hot mot
ozonskiktet.

Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla,
vilket är helt normalt.

Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet.

129
4
Körning





Parkeringshjälp


Denna funktion kan under inga
omständigheter ersätta vaksamhet och
ansvar från förarens sida.



Parkeringshjälp bak

Med hjälp av sensorer i stötfångaren signalerar
systemet hinder nära bilen (t.ex person,
fordon, träd, staket, m.m.) som finns inom
detekeringszonen.
Vissa typer av hinder (som t. ex. en stolpe,
en trafikkona eller liknande) kan detekteras i
början av manövern, men inte längre när bilen
kommer alldeles nära p.g.a. blinda punkter.


Ljudsignal

Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Från och med ett visst avstånd mellan bilen och
hindret blir signalen kontinuerlig.

Systemet aktiveras så fort du lägger i
backväxeln och indikeras med en ljudsignal.
Knappens kontrollampa tänds vilket bekräftar
att systemet aktiverats.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.

131
4
Körning


Grafi sk indikering







Parkeringshjälp fram


Bortkoppling / aktivering
av parkeringshjälpen fram och
bak
Funktionen kopplas bort med en tryckning
på denna knapp. Kontrollampan på knappen
släcks.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen tänds.



Funk tionsfel

Parkeringshjälpen fram utlöses när ett hinder
detekteras framför bilen om en växel är ilagd
(läge D
i bil med växellådan CVT) och bilens
hastighet är under 10 km/tim.
Parkeringshjälpen fram stängs av om bilen
stannar mer än fem sekunder med framåtväxel
ilagd, om inget hinder detekteras eller så fort
bilens hastighet överstiger 10 km/tim.




Tänk på att koppla ur systemet när en
släpvagn eller en husvagn kopplas på.

I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö.
Då bilen kör i en hastighet under
10 km/tim, kan vissa ljudkällor
(motorcykel, lastbil, tryckluftsborr...)
utlösa parkeringshjälpens ljudsignaler.
Om ett fel uppstår då du lägger i backväxeln,
blinkar knappens kontrollampa åtföljt av en
ljudsignal. Denna funktion kompletterar
ljudsignalen genom att på
skärmen visa segment framtill
och/eller baktill på bilen. Om det är fel på någon av
sensorerna blinkar den på
instrumenttavlans display.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad. Segmenten blinkar i början av manövern och
visas sen konstant från och med ett visst
avstånd mellan bilen och hindret.
