Praktisk information
1.
Tredje bromsljus (LED).
2.
Nummerplåtsbelysning
(W5W-5W).
3.
Dimljus (W21W-21W).
4.
Backljus ( W16W-16W ).
5.
Blinkersljus ( W Y21W-21W ).
6.
Positionsljus / b
romsljus (W21-5W).
Bakljus
Dessa tre lampor byts från utsidan av
bagageutrymmet.
)
Öppna bakluckan.
)
Ta bort de två fästskruvarna,
)
Ta loss lampinsatsen och ta försiktigt ut
den genom att dra den bakåt,
)
Vrid lamphållaren ett kvarts varv till vänster
och ta bort den.
)
Dra ut lampan och byt ut den.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.
Var noga med att placera lampsatsens
fastsättningsstift mittemot dem som finns på
karossen.
Byte av positionsljus /
bromsljus (6), blinkerslampor (5)
och dimljus (3)
)
Öppna bakluckan.
)
Skjut in en skruvmejsel i öppningen i locket
och använd den som hävstång för att
öppna locket.
)
Vrid lamphållaren ett kvarts varv åt vänster.
)
Dra ut lampan och byt ut den.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.
Du kan även kontakta CITROËN eller en
kvalificerad verkstad när dessa lampor behöver
bytas.
Byte av backljus (4)
Lampor med gul färg, t.ex. sådana som
används i blinkersljusen, måste bytas
ut mot lampor med samma egenskaper
och färg.
Page 196 of 368
194
Praktisk information
Byte av säkring
Tången och reser vsäkringarna har placerats i
säkringsdosan som finns i motorrummet.
Gör så här för att komma åt den:
)
Öppna motorhuven (se "Kontroller"),
)
Lossa på locket och ta bort det,
)
Ta ut tången.
)
Sätt tillbaka locket mycket noggrant för att
garantera tätheten i säkringsdosan.
Placering av verktygen
Innan du byter ut en säkring måste du ta reda
på orsaken till felet och avhjälpa det.
)
Kontrollera att tändningen står i läge
" LOCK
" eller att bilen är i läge " OFF
".
)
Identifiera den defekta säkringen genom
att titta på hur dess glödtråd ser ut.
)
Använd specialtången för att dra ut
säkringen ur dess hållare.
)
Byt alltid ut en defekt säkring mot en
säkring med samma styrka.
)
Kontrollera motsvarigheten mellan numret
som graverats i säkringsdosan, styrkan
som graverats på den övre sidan och
nedanstående tabeller.
Byta en säkring
Hel Tr a s i g
CITROËN frånsäger sig allt ansvar för
utgifter som föranletts av reparation
av bilen eller funktionsstörningar som
förorsakats av montering av extra
tillbehör som inte levererats och inte
rekommenderats av CITROËN och som
inte monterats enligt givna föreskrifter,
i synnerhet då den sammanlagda
förbrukningen av de anslutna extra
enheterna överskrider 10 milliampere.
Elsystemet i bilen har konstruerats
för att fungera med standard eller
tillvalsutrustning.
Kontakta CITROËN eller en annan
kvalificerad verkstad innan du monterar
andra anordningar eller elektriska
tillbehör i din bil.
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda
till ett allvarligt funktionsfel på din bil.
Kontakta CITROËN eller en annan
kvalificerad verkstad.
Page 197 of 368
195
7
Praktisk information
Säkringar i
instrumentbrädan
Säkringsdosan har placerats i den nedre delen
av instrumentbrädan (på den vänstra sidan).
Så här kommer du åt säkringarna
)
Lossa locket och ta bort det helt genom att
dra det mot dig.
Säkring nr
Styrka
Säkrad strömkrets
1*
30 A
Kupéfläkt.
2
15 A
Bromsljus, tredje bromsljus.
3
10 A
Dimljus bak.
4
30 A
Vindrutetorkare fram, vindrutespolare.
6
20 A
Centrallås, elektriska yttre backspeglar.
7
15 A
Bilradio, telematik, USB-dosa, handsfree-utrustning.
8
7,5 A
Nyckel med fjärrkontroll, styrbox för luftkonditionering,
instrumenttavla, elektriska fönsterhissar, regn- och
ljussensorer, larm, manöverpanel, reglage under ratten.
9
15 A
Kupébelysning och belysning i instrumenttavla.
10
15 A
Varningsblinkers.
11
15 A
Bakrutetorkare.
12
7,5 A
Instrumenttavla, flerfunktionsdisplay, parkeringshjälp,
eluppvärmda säten, avfrostning av bakrutan, solskyddsgardin,
automatisk strålkastarinställning.
13
15 A
Cigarettändare, tillbehörsuttag.
15
20 A
Solskyddsgardin.
16
10 A
Yttre backspeglar, bilradio.
Page 199 of 368
197
7
Praktisk information
Säkringar i motorrummet
Så här kommer du åt säkringarna
)
Lossa locket och ta bort det helt.
Säkring nr
Styrka
Säkrad strömkrets
1
15 A
Dimstrålkastare fram.
4
10 A
Signalhorn.
5
7,5 A
Växelströmsgenerator.
6
20 A
Strålkastarspolare.
7
10 A
Luftkonditionering.
9
20 A
Larm.
10
15 A
Avfrostning av vindrutan.
11
-
Används ej.
12
-
Används ej. Säkringsdosan är placerad i motorrummet
(på den vänstra sidan).
Page 200 of 368
198
Praktisk information
Säkring nr
Styrka
Säkrad strömkrets
13
10 A
Var selljus.
14
10 A
Helljus, vänster.
15
10 A
Helljus, höger.
16
20 A
Halvljus, vänster (xenon).
17
20 A
Halvljus, höger (xenon).
18
10 A
Halvljus (halogen), vänster, manuell och automatisk
strålkastarinställning.
19
10 A
Halvljus, höger (halogen).
31
30 A
Ljudförstärkare.
Maxisäkringarna ger elsystemet
ett extra skydd. Alla ingrepp på
maxisäkringarna ska utföras av
CITROËN eller på en annan kvalificerad
verkstad.
Efter ingreppet ska du sätta på locket
noggrant för att garantera tätheten i
säkringsdosan.
Page 201 of 368
199
7
Praktisk information
Reservsäkringar
Reservsäkringarna är placerade under locket
till säkringsdosan i motorrummet. Locket innehåller inga reservsäkringar
med styrkan 7,5 A, 25 A eller 30 A.
Om ett problem uppstår i någon av
säkringarna med denna strömstyrka,
ska den defekta säkringen ersättas på
följande sätt:
En säkring på 7,5 A
ska bytas ut mot
en r
eser vsäkring på 10 A
, en säkring
på 25 A
mot en reser vsäkring på 20 A
och en säkring på 30 A
mot säkringen
för ljudsystemet (nr 31)
.
Säkring nr
Styrka
33
10 A
34
15 A
35
20 A
Page 218 of 368
216
Kontroller
Då symbolen börjar blinka snabbt
(ca två gånger per sekund), finns
det inte mycket bränsle kvar i tanken
(ca 5 liter).
Du måste absolut tanka, för att undvika
motorstopp.
Bränsletank
Tankvolym: ca 60 liter.
Bränslereserv
Påfyllning
En dekal, som limmats på insidan av
tankluckan, anger den typ av bränsle som du
bör använda med din motor.
Vid bränslepåfyllning måste man tanka
mer än 5 liter för att det skall beaktas av
bränslemätaren.
Lokalisering av tanklocket
Då bränslereserven är nådd
(ca 10 liter kvar), visas denna
information i skärmen på
instrumenttavlan. Då den tänds första
gången har du ca 10 liter kvar.
1.
Öppna luckan.
2.
Öppna tanklocket.
3.
Hänga upp tanklocket.
Du kan tanka på följande sätt:
)
stanna motorn
,
)
dra i reglaget A
som sitter nedanför
förarsätet till vänster, för att låsa upp
tankluckan,
)
öppna tankluckan B
,
)
vrid locket C
åt vänster,
)
ta bort locket C
,
)
fyll på bränsle i tanken, men efter fyll inte
efter att munstycket slagit ifrån; det kan
leda till funktionsstörningar.
Då du har tankat färdigt:
)
sätt tillbaka locket genom att först föra in
dess övre del,
)
skruva fast locket åt höger,
)
stäng luckan.
Försäkra dig om att luckan sitter stadigt fast. Denna symbol anger att tanklocket
befinner sig på den vänstra sidan av
bilen.
Det är normalt att höra ett ljud som vid
luftinsugning då man öppnar locket, på grund
av undertrycket som beror på bränslesystemets
täthet. Symbolen blinkar långsamt
(ca en gång per
sekund).
Page 222 of 368
220
Kontroller

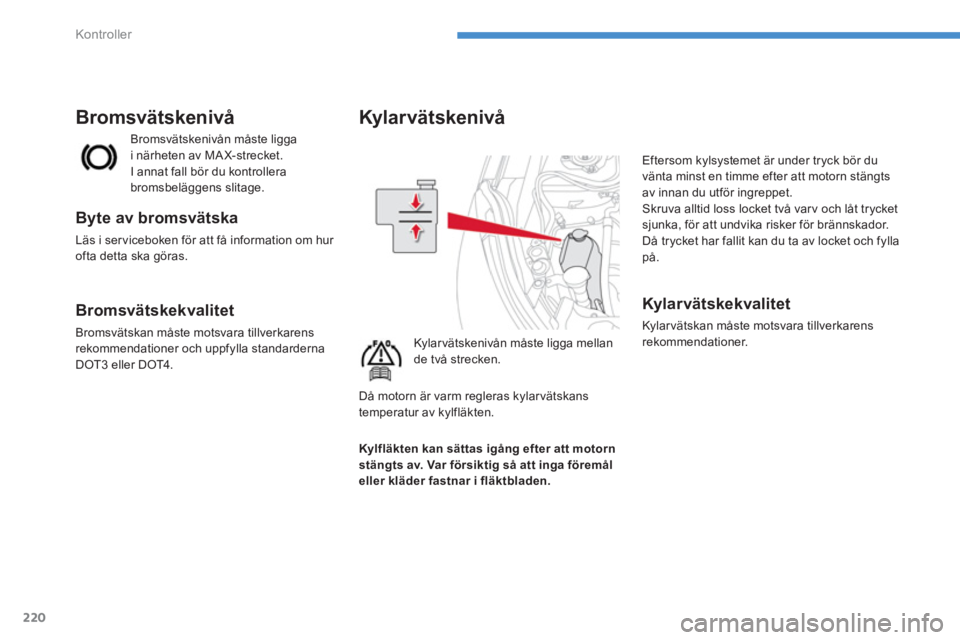

Kyl a r vä t ske ni vå
Kylarvätskenivån måste ligga mellan
de två strecken. Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador.
Då trycket har fallit kan du ta av locket och fylla
på.
Kyl a r vä t ske k va li t et
Kylarvätskan måste motsvara tillverkarens
rekommendationer.
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Läs i ser viceboken för att få information om hur
ofta detta ska göras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer och uppfylla standarderna
DOT3 eller DOT4.
Kylfläkten kan sättas igång efter att motorn
stängts av
. Var försiktig så
att inga föremål
eller kläder fastnar i
fläktbladen
.
Då motorn är varm regleras kylar vätskans
temperatur av kylfläkten.
