2014 CITROEN C4 AIRCROSS 4WD

.
21
Pagrindiniai orientyrai

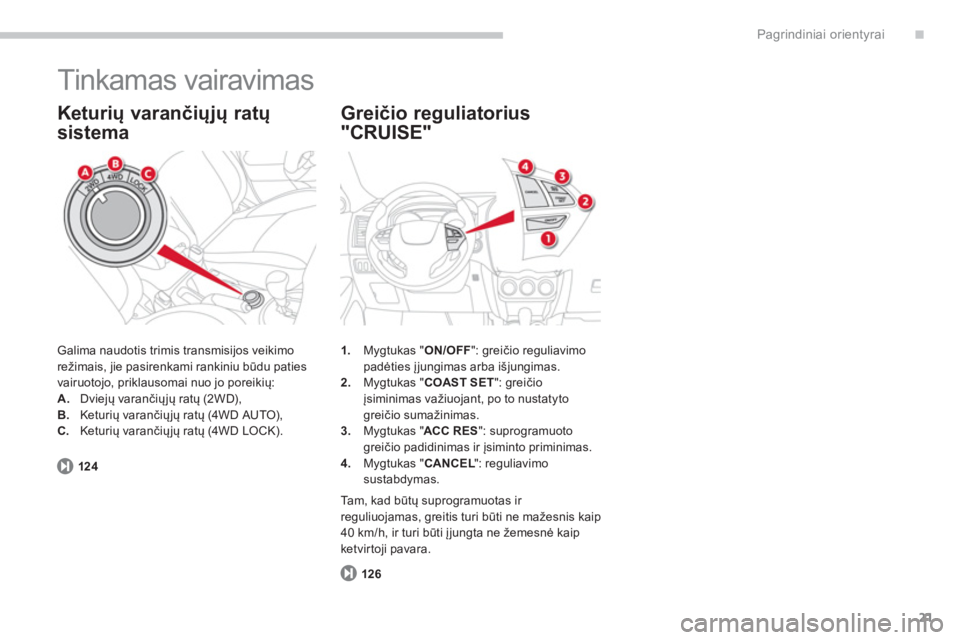

Tinkamas vairavimas

Galima naudotis trimis transmisijos veikimo
režimais, jie pasirenkami rankiniu būdu paties
vairuotojo, priklausomai nuo jo poreikių:


A.
Dviejų varančiųjų ratų (2WD),

B.
Keturių varančiųjų ratų (4WD AUTO),

C.
Keturių varančiųjų ratų (4WD LOCK).



Keturių varančiųjų ratų
sistema


1.
Mygtukas " ON/OFF
": greičio reguliavimo
padėties įjungimas arba išjungimas.

2.
Mygtukas " COAST SET
": greičio
įsiminimas važiuojant, po to nustatyto
greičio sumažinimas.

3.
Mygtukas " ACC RES
": suprogramuoto
greičio padidinimas ir įsiminto priminimas.

4.
Mygtukas " CANCEL
": reguliavimo
sustabdymas.


Greičio reguliatorius
"CRUISE"
Tam, kad būtų suprogramuotas ir
reguliuojamas, greitis turi būti ne mažesnis kaip
40 km/h, ir turi būti įjungta ne žemesnė kaip
ketvirtoji pavara. 124
126

1
41
Veikimo kontrolė



Displėjus 1



Displėjus 2



Prietaisas



Pastabos









Informacijos pranešimai (kontakto raktą pasukus į padėtį "ON")





2 varančiųjų ratų
sistema 2WD

Kelias sekundes mirksi, kai transmisijos veikimo būdo selektoriumi yra įjungta
padėtis "2WD" (2 varančiųjų ratų), kai automobilis yra 4 varančiųjų ratų
modifikacijos.




4 varančiųjų ratų
sistema 4WD

Kelias sekundes mirksi, kai transmisijos veikimo būdo selektoriumi yra įjungta
padėtis "4WD" (4 varančiųjų ratų), kai automobilis yra 4 varančiųjų ratų
modifikacijos.




4 varančiųjų ratų
sistema 4WD LOCK

Kelias sekundes mirksi, kai transmisijos veikimo būdo selektoriumi yra įjungta
padė
tis "LOCK" (4 varančiųjų ratų), kai automobilis yra 4 varančiųjų ratų
modifikacijos.


Dinaminės stabilumo
kontrolės sistema (ASC)

Mirksi, kai ima veikti dinaminės stabilumo kontrolės sistema (ASC).

124

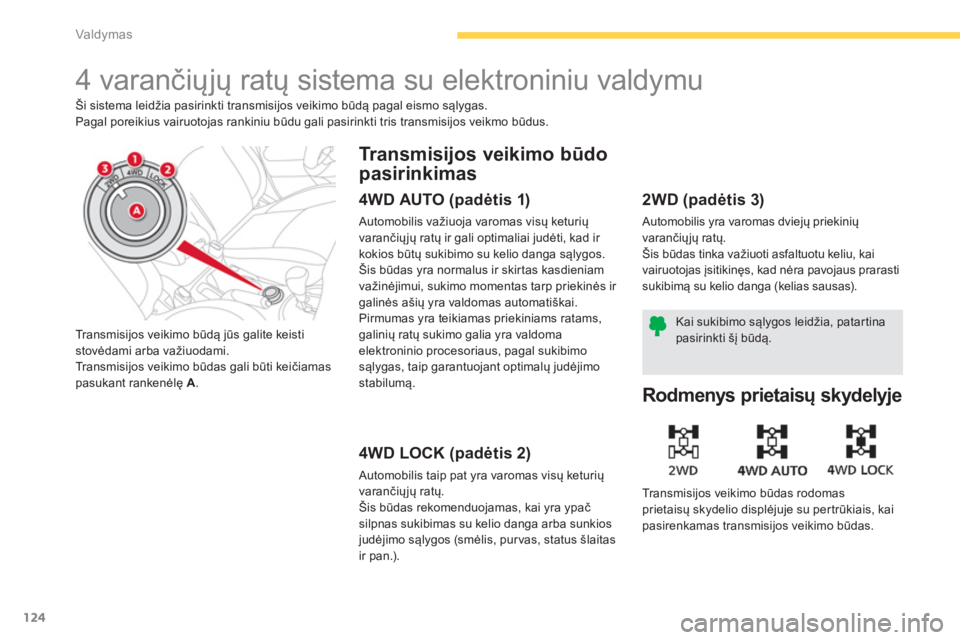

Valdymas





4 varančiųjų ratų sistema su elektroniniu valdymu

Ši sistema leidžia pasirinkti transmisijos veikimo būdą pagal eismo sąlygas.
Pagal poreikius vairuotojas rankiniu būdu gali pasirinkti tris transmisijos veikmo būdus.
Transmisijos veikimo būdą jūs galite keisti
stovėdami arba važiuodami.
Transmisijos veikimo būdas gali būti keičiamas
pasukant rankenėlę A
.


Transmisijos veikimo būdo
pasirinkimas

4WD AUTO (padėtis 1)

Automobilis važiuoja varomas visų keturių
varančiųjų ratų ir gali optimaliai judėti, kad ir
kokios būtų sukibimo su kelio danga sąlygos.
Šis būdas yra normalus ir skirtas kasdieniam
važinėjimui, sukimo momentas tarp priekinės ir
galinės ašių yra valdomas automatiškai.
Pirmumas yra teikiamas priekiniams ratams,
galinių ratų sukimo galia yra valdoma
elektroninio procesoriaus, pagal sukibimo
sąlygas, taip garantuojant optimalų judėjimo
stabilumą.


4WD LOCK (padėtis 2)

Automobilis taip pat yra varomas visų keturių
varančiųjų ratų.
Šis būdas rekomenduojamas, kai yra ypač
silpnas sukibimas su kelio danga arba sunkios
judėjimo sąlygos (smėlis, pur vas, status šlaitas
ir pan.).


2WD (padėtis 3)

Automobilis yra varomas dviejų priekinių
varančiųjų ratų.
Šis būdas tinka važiuoti asfaltuotu keliu, kai
vairuotojas įsitikinęs, kad nėra pavojaus prarasti
sukibimą su kelio danga (kelias sausas).


Rodmenys prietaisų skydelyje

Transmisijos veikimo būdas rodomas
prietaisų skydelio displėjuje su pertrūkiais, kai
pasirenkamas transmisijos veikimo būdas. Kai sukibimo sąlygos leidžia, patartina
pasirinkti šį būdą.

125
4
Valdymas

Kadangi variklio galia pasiskirsto
visiems keturiems ratams, padangų
būklė turi pastebimą reikšmę
automobilio traukai.
Pasirūpinkite, kad visos keturios jūsų
automobilio padangos būtų geros
būklės.
Venkite automobiliu važinėti
smėlėtomis, šlapiomis ir kitomis
klampiomis vietomis, kuriose ratai
galėtų buksuoti.
Ratų buksavimas apkrauna transmisijos
elementus ir kyla pavojus atsirasti rimtų
gedimų.
Nevažiuokite automobiliu į gilų vandenį.
Venkite važinėti labai nelygiomis
vietomis (galima nubrozdinti kėbulo
apačią arba gali užsikirsti tilto kryžmė).


Veikimo sutrikimai

Jei rodomas pasirinktas transmisijos veikimo
būdas mirksi, automobilis automatiškai
persijungia į transmisijos veikimą "2WD"
.
Tokiu atveju nebebus galima pasirinkti
transmisijos veikimo būdo rankenėle A
.
Jei skydelyje pasirodo pranešimas "SLOW
DOWN" (sulėtinti), leiskite transmisijai atvėsti,
po to prieš važiuodami palaukite, kol išnyks
pranešimas.
Jei nuorodos "4WD" ir "LOCK" rodomos viena
po kitos ir jei skydelyje pasirodo pranešimas
"MAINTENANCE REQUIRED" (reikalinga
priežiūra), rodo, kad atsirado sistemos gedimų
ir įsijungė apsauginis įrenginys.
Skubiai kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.

Prireikus vilkti automobilį pervežkite
jį ant platformos.

Automobilio negalima vilkti jam riedant
priekiniais arba galiniais ratais, net jeigu
yra įjungtas būdas "2WD" (2 varančiųjų
ratų).


Jei prireikia keisti automobilio su
4 varančiaisiais ratais padangą,
rekomenduojama iškart keisti visas
keturias padangas ir pasirūpinti, kad jos
visos būtų vienodo dydžio, tipo ir tos
pačios markės.
Nes jeigu uždedamos skirtingo
dydžio, struktūros ir galimai skirtingai
nusidėvėjusios padangos, gali būti
pažeidžiamos kai kurios transmisijos
dalys.

205
7
Praktinė informacija


Kai automobilis yra 4 varančiųjų ratų
modifikacijos, jis visada turi būti
per vežamas ant platformos.


Niekada nevilkite automobilio riedančio
visais keturiais ratais, taip galite pažeisti
transmisiją.
Automobilis neturėtų būti velkamas
riedantis priekiniais arba galiniais ratais,
net jei jo transmisija veikia "2WD"
režimu (2 varančiaisiais ratais).



Modifi kacijos su 4 varančiaisiais metais - 4WD: automobilio pervežimas ant platformos

9
225
Te c h n i nė charakteristika


*
Didžiausia galia atitinka vertę, gautą bandant variklį stendu pagal ES reglamento nustatytas sąlygas (direktyvą 1999/99/CE).















Var ik lių ir pavarų dėžių duomenys


.../S
: modelis, turintis funkciją "Stop & Start" (AS&G).
BENZININIAI VARIKLIAI


1,6 L 115



2,0 L 150



Tipai ir modifikacijos:
BU...


NKZ7


NKZ7/S

NKZ0


NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Tr a n s m i s i j o s t i p a s


2WD



2WD



4WD



2WD



4WD


Cilindrų darbo tūris (cm
3
)
1 590
1 998
Diametras x eiga (mm)
75 x 90
86 x 86
Didžiausia galia pagal ES stand. (kW) *
86
113
Didžiausios galios režimas (aps./min)
6 000
6 000

Didžiausias sukimo momentas pagal ES stand. (Nm)

15 4
19 9
Didžiausio sukimo momento režimas (aps./min)
4 000
4 200
Degalai
bešvinis benzinas
bešvinis benzinas
Katalizatorius
yra
yra

PAVA RŲ DĖŽĖS

rankinė

(5 pavarų)
rankinė

(5 pavarų)
CVT
(6 pavarų)

ALY VOS TALPA (litrais)











Variklio (su keičiamu alyvos filtru)
4,2
4,3

228
Te c h n i nė charakteristika














Skirta: Rusijai, Ukrainai, Marokui, Argentinai, Čilei, DOM-TOM (variklis 2,0 L 150).


BENZININIAI VARIKLIAI


1,6 L 115



2,0 L 150



Pavarų dėžės


rankinė
(5 pavarų)



rankinė (5 pavarų)



CVT (6 pavarų)



Tipai ir modifikacijos:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Tr a n s m i s i j o s t i p a s


2WD



2WD



4WD



2WD



4WD




- Tu ščio automobilio masė

1 315
1 355
1 420
1 385
1 450


- Parengto važiavimui automobilio masė

1 390
1 430
1 495
1 460
1 525


- Didžiausia leistina krauto automobilio masė
(MTAC)


1 870
1 970
1 970
1 970
1 970


- Didžiausia leistina krauto automobilio masė
(MTAC), kai velkama priekaba
1 925
2 035
2 035
2 035
2 035


- Bendra leistina autom. su priekaba masė
12 % įkalnė

3 025
3 335
3 335
3 335
3 335



- Priekabos su stabdžiais masė (bendros leist. masės ribose)
10 % arba 12 % įkalnė

1 100
1 300
1 300
1 300
1 300


- Priekabos be stabdžių masė

685
715
74 5
725
750


- Patartina grąžulo apkrova
55
65
65
65
65

9
229
Te c h n i nė charakteristika














Skirta: Australijai, Naujajai Zelandijai.


BENZININIAI VARIKLIAI


2,0 L 150



Pavarų dėžės


rankinė (5 pavarų)



CVT (6 pavarų)



Tipai ir modifikacijos:
BU...


AFZ7



AFZM



AFZH



AFZP



Tr a n s m i s i j o s t i p a s


2WD



4WD



2WD



4WD




- Tu ščio automobilio masė

1 350
1 415
1 380
1 445


- Parengto važiavimui automobilio masė

1 425
1 490
1 455
1 520


- Didžiausia leistina krauto automobilio masė
(MTAC)
1 970
1 970
1 970
1 970


- Didžiausia leistina krauto automobilio masė
(MTAC), kai velkama priekaba
2 035

2 035
2 035
2 035


- Bendra leistina autom. su priekaba masė
12 % įkalnė

3 020
3 020
3 020
3 020



- Priekabos su stabdžiais masė (bendros leist. masės ribose)
10 % arba 12 % įkalnė

1 050
1 050
1 050
1 050


- Priekabos be stabdžių masė

750
750
750
750


- Patartina grąžulo apkrova
65
65
65
65
