2014 CITROEN C3 PICASSO stop start

Seznámení s vozidlem
4
Po vypnutí zapalování zůstanou přední světlomety po určitou dobu rozsvícené, abyusnadnily vystupování z vozidla při nízké intenzitě okolního světla.
Systémy ASR a ESP
Ta t o z ařízení fungují v součinnosti a zajišťují
směrovou stabilitu vozidla (v rámci limitů
fyzikálních zákonů).


Prosklená panoramatická střecha

Prosklená střecha zajišťuje vynikající
viditelnost a světlo v kabině vozidla.
Zadní parkovací asistent/kamera pro couvání
Ta t o z ařízení vás varují v případě výskytu překážky za vozidlem po zařazení
zpětného chodu.
11
7
Stop & Start
Systém dočasně vypíná motor při zastávkách v průběhu jízdy(semafory, zácpy, atd., ...). Motor se znovu nastartuje vechvíli, kdy si přejete se opětrozjet. Systém Stop & Start umožňuje sn

.Seznámení s vozidlem
9
1. Zámek řízení se spínací skříňkou. 2.Ovládání autorádia pod volantem.3.Ovladače stěračů / ostřikovačů / palubníhopočítače. 4.
Středové směrovatelné a uzavíratelné
větrací výstupy.
5. Odkládací přihrádka.
Osvěžovač vzduchu.
6
.Snímač slunečního záření.
7. Airbag spolujezdce. 8.Boční směrovatelný a uzavíratelný větrací
výstup. 9. Deaktivace airbagu spolujezdce.10.Odkládací schránka v palubní desce.11.
Tlačítko dynamické kontroly stability (ESP/ASR).
Tlačítko parkovacího asistenta.
Tlačítko centrálního zamykání.
Tlačítko výstražných světel.
Tlačítko Stop & Start.
12.
Ovladače topení / klimatizace. 13.Autorádio.14 .Volání asistenční služby nebo tísňové
volání. 15.Zásuvka 12 V (maximálně 100 W).16.
Zásuvka USB / zásuvka Jack.17.Držák nápojů.
18.Ovladač vyhřívání sedadel.19.
Parkovací (ruční) brzda.

Místo řídiče

.Seznámení s vozidlem
15

Průsvitný digitální ukazatel
Panel s ovladači

Jestliže hladiny provozních náplní nejsou správné, proveďte jejich doplnění.A.Po zapnutí zapalování se na digitálním
ukazateli zobrazí množství zbývajícíhopaliva. B.Po zapnutí zapalování musí ukazatel hladiny oleje po několik sekund zobrazovat „OIL OK“.
Rozsvícení kontrolky signalizuje stav příslušné
funkce.A.Deaktivace systému ESP/ASR. Po zapnutí zapalování se rozsvítí varovné oranžové a červené kontrolky.
Po spuštění motoru musí rychle zhasnouts výjimkou kontrolky C(aktivovaný airbagspolujezdce), která zhasne přibližně za jednu
minutu.
Jestliže kontrolky zůstanou rozsvícené,
v
yhledejte si pokyny na příslušné straně.

Kontrolky

Dokonalý přehled
2223117
141
73
13 4
B. Deaktivace zadního parkovacího asistenta.
C.
Centrální zamykání
.
D.Deaktivace Stop & Start.

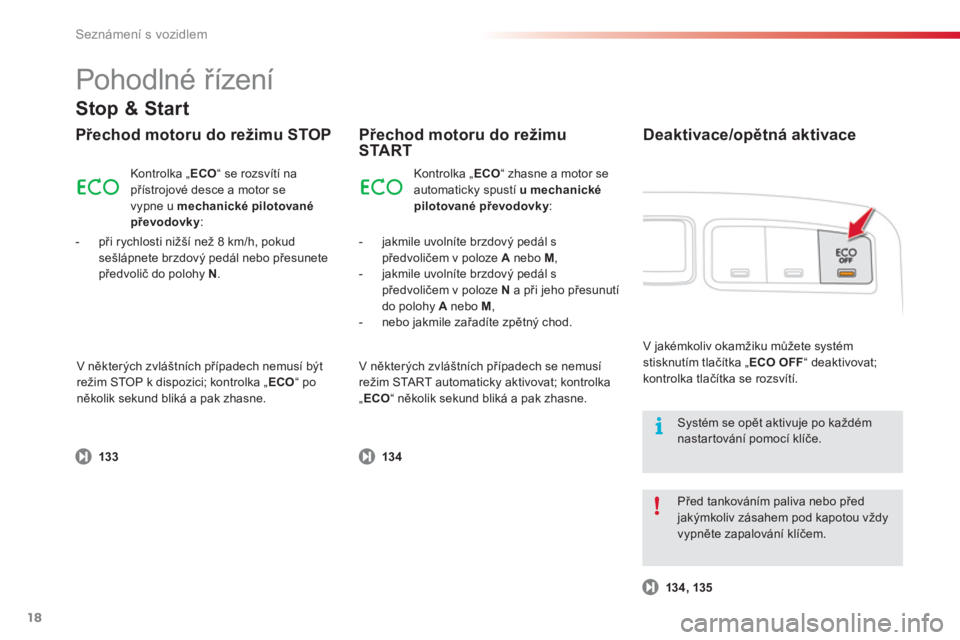

Seznámení s vozidlem
18
Pohodlné řízení
Přechod motoru do režimu STOP



- jakmile uvolníte brzdový pedál s
předvoličem v poloze A
nebo M
,

- jakmile uvolníte brzdový pedál s
předvoličem v poloze N
a při jeho přesunutí
do polohy A nebo M ,

- nebo jakmile zařadíte zpětný chod.
Stop & Start

Kontrolka „ ECO “ se rozsvítí napřístrojové desce a motor se
vypne u mechanické pilotovanépřevodovky
:
- při r
ychlosti nižší než 8 km/h, pokud
sešlápnete brzdový pedál nebo přesunete
předvolič do polohy N.


Přechod motoru do režimu STA R T
Kontrolka „ECO “ zhasne a motor seautomaticky spustí u mechanicképilotované převodovky
:
V někter
ých zvláštních případech nemusí býtrežim STOP k dispozici; kontrolka „ ECO“ poněkolik sekund blik

2
Multifunkční displeje
47
Palubní počítač
)Stiskněte tlačítko umístěné na konci
ovladače stěračůpro postupné zobrazení
jednotlivých údajů palubního počítače.
Palubní počítač poskytuje následující
informace:
S
ystém poskytuje informace o probíhající jízdě vozidla (dojezd, spotřeba, …).
Monochromní obrazovka A


Zobrazení údajů
- jízdní dosah,
- okam
žitá spotřeba,
- počítadlo v
yužití systému Stop & Start,
- u
jetá vzdálenost,
- průměrná spotřeba,
)
Při následujícím stisknutí se vrátíte na
zobrazení běžných údajů.

- průměrná rychlost.

Vynulování
)
Stiskněte ovladač na více než dvě vteřinypro vynulování hodnot ujeté vzdálenosti,průměrné spotřeby a průměrné rychlosti.

9
Řízení
133








Stop & Start Systém Stop & Start dočasně vypne motor - režim STOP - při zastavení vozidla (semafo r y, z á c py, a t d.). Motor se automaticky spustí - režim START - jakmile se opět chcete rozjet. Motor je nastartován okamžitě, rychlým a tichým způsobem.
Systém Stop & Star t, vyvinutý pro městské prostředí, umožňuje v režimu STOP snížit spotřebu paliva, emise škodlivin a úroveň hluku.


Funkce


Přechod motoru do režimu STOP
Na přístrojové desce se rozsvítíkontrolka "ECO
" a motor se vypne :


-
u vozidla s mechanickou pilotovanou
6 stupňovou převodovkou
při sešlápnutí
brzdového pedálu při rychlosti nižší než 8 km/h nebo přesunutí předvoliče dopolohy N.

Poč

9
Řízení
135
Poruchy funkce
V případě poruchy systému kontrolka " ECO
OFF
" chvíli bliká a poté se trvale rozsvítí.
Nechte s
ystém ověřit v ser visu sítě CITROËN nebo v odborném servisu.
V případě poruch
y režimu STOP je možné, že
se motor vozidla zastaví. Všechny kontrolky se rozsvítí. V takovém případě je třeba vypnoutzapalování a poté nastartovat pomocí klíčku.


Údržba

Te n t o systém vyžaduje používání akumulátoru se specifickou technologií a charakteristikou(díly jsou k dispozici v síti CITROËN) nebo v odborném servisu.
Montáž akumuláto ru, který nebyl schválen
výrobcem CITROËN, přináší riziko
nesprávného fungování systému.

Aby se předešlo zranění souvisejícímus automatickým spuštěním motoru v režimu START, je třeba před jakýmkoliv zásahem v motorovém prostoru vozidlasystém Stop & Start vypnout.


Systém Stop & Star t využívá pokročilé technologie. Jakýkoliv zásah na tomto typu akumulátoru smí provádět pouze síť CITROËN nebo odborný ser vis . Zn
ovu stiskněte tlač

12
Technické charakteristiky
195
NAFTOVÉ MOTORYHDi 90 FAPe-HDi 90 FAPHDi 115 FAP
Typy, varianty, verze: SH...9HP09HP8/P/S9HD8

Zdvihový objem (cm 3 )
1 5601 560
1 560

Vr tání x zdvih (mm)
75 x 88,3
75 x 88,3 75 x 88,3
Max. v
ýkon: norma EHS (kW) *
68
68
84
Otáčk
y max. výkonu (ot./min)
4 000

4 000
3 600

Max. točivý moment: norma EHS (Nm)230
230
270
Otáčky max. momentu (ot./min)
1 750 1 750 1 750

Palivo
Nafta
Nafta

Nafta

Katalyzátor ano
anoano

Filtr pevných částic ano
anoano
PŘEVODOVKYMechanická (5 stupňová)

Mechanická pilotovaná(6 stupňová)Mechanická (6 stupňová)

OBJEM OLEJOVÉ NÁPLNĚ
(l)


Motor (s výměnou filtru)3,75
3,75 3,75
.../
S : model e-HDi vybavený systémem Stop & Start.
























Motory a převodovky


*
Maximlní výkon odpovídá hodnotě homologované na zkušební stolici za podmínek stanovených evropskou legislativou (směrnice 1999/99/CE).
