2014 CITROEN C-ZERO ESP

Sécurité des enfants
62











Généralités sur les sièges enfants
Pour vous assurer une sécurité optimale,
veillez à respecter les consignes suivantes :
- conformément à la réglementation
européenne, tous les enfants de moins de 12 ans ou d’une taille inférieureà un mètre cinquante doivent être
transpor tés dans des sièges enfants
homologués adaptés à leur poids, aux places équipées d’une ceinture de sécurité
ou d’ancrages ISOFIX * ,-statistiquement, les places les plus
sûres pour le transpor t des enfants
sont les
places arrière de votre
véhicule,- un enfant de moins de 9 kg doit
obligatoirement être transporté enposition «dos à la route» à l’avantcomme à l’arrière.
CITROËN vous recommandede transpor ter les enfants sur les placesarrière de votre véhicule :- «dos à la route»jusqu’à 2 ans, -
«face à la route»à par tir de 2 ans. Préoccupation constante de CITROËN lors de la conception de votre véhicule, la sécurité de vos
enfants dépend aussi de vous.

*

Les règles de transpor t des enfants sont spécifiques à chaque pays. Consultez la
législation en vigueur dans votre pays.

Sécurité
74
Antipatinage de roue (ASR)
et contrôle dynamique de
stabilité
(ESP)














Systèmes de contrôle de la trajectoire



Neutralisation

Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut s’avérer utile de neutraliser les systèmes ASR et ESPpour faire patiner les roues et retrouver del’adhérence. ) Appuyez sur ce bouton, situé en bas de la
planche de bord (côté conducteur), jusqu’à l’apparition du symbole correspondant dans le combiné.
Activation
Ces systèmes sont automatiquement activés à chaque démarrage du véhicule.
En cas de problème d’adhérence ou de
trajectoire, ces systèmes se mettent en marche.
L’ a f f i c h age de ce symbole indique
la neutralisation des systèmes ASRet ESP.
Réactivation
Ces systèmes ne se réactivent pas
automatiquement.
)Appuyez de nouveau sur le bouton pour les réactiver manuellement.
L’extinction du symbole dans le combiné indique
la réactivation des systèmes ASR et ESP.
L’antipatinage de roue optimise la motricité, afin
d’éviter le patinage des roues, en agissant sur
les freins des roues motrices et sur le moteur.
Le contrôle dynamique de stabilité agit sur le
frein d’une ou plusieurs roues et sur le moteur
pour inscrire le véhicule dans la trajectoire souhaitée par le conducteur, dans la limite des lois de la physique.

Ceci est signalé par le clignotement
de ce témoin au combiné.
Les systèmes ASR/ESP offrent unsurcroît de sécurité en conduite normale,mais ne doivent pas inciter le conducteur à prendre des risques supplémentairesou à rouler à des vitesses trop élevées. Le fonctionnement de ces systèmes est assuré sous réser ve du respectdes préconisations du constructeur, concernant les roues (pneumatiqueset jantes), les composants de freinage,les composants électroniques et les procédures de montage et d’interventiondu réseau CITROËN.
Après un choc, faites vérifier cessystèmes par le réseau CITROËN ou par un atelier qualifié.



Anomalie de fonctionnement
L’ a f f i c h age de ces témoins
dans le combiné indique un
d
ysfonctionnement de ces
systèmes.
Consultez le réseau CITROËN ou un atelier qualifié pour vérification des systèmes ASR/ESP.

7
Sécurité
77




Le conducteur doit s’assurer que les passagers utilisent correctement les ceintures de sécurité et qu’ils sont tous bien
attachés avant de rouler. Quelle que soit votre place dans le véhicule,mettez toujours votre ceinture de sécurité, même pour des trajets de courte durée.
Ne pas inverser les boucles de ceinture, car celles-ci ne rempliraient pas entièrementleur rôle.
Les ceintures de sécurité sont équipées d’un enrouleur permettant l’ajustement automatique de la longueur de sangle à votremorphologie. Le rangement de la ceintures’effectue automatiquement lorsque celle-cin’est pas utilisée. Avant et après utilisation, assurez-vous que la ceinture est correctement enroulée.
La par tie basse de la sangle doit être positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans lecreux de l’épaule.
Les enrouleurs sont équipés d’un dispositif de blocage automatique lors d’une collision, d’un freinage d’urgence ou du retournement
du véhicule. Vous pouvez débloquer ledispositif en tirant fermement sur la sangleet en la relâchant pour qu’elle se rembobine légèrement.
Recommandations pour les enfants
Utilisez un siège enfant adapté, si lepassager a moins de 12 ans ou mesuremoins d’un mètre cinquante. N’utilisez jamais la même ceinture pour attacher plusieurs personnes.Ne transpor tez jamais un enfant sur vos genoux.

Pour être efficace, une ceinture de sécurité :


- doit être tendue au plus près du corps,

- doit être tirée devant vous par un
mouvement régulier, en vérifiant qu’elle ne se vrille pas,

- ne doit maintenir qu’une seule personne,

- ne doit pas por ter de trace de coupure ou d’effilochage,

- ne doit pas être transformée ou modifiéeafin de ne pas altérer sa per formance.
En raison des prescriptions de sécurité envigueur, pour toute intervention sur votrevéhicule, adressez vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le réseau CITROËN est en mesure de vous apporter.
Faites vérifier périodiquement vos ceinturespar le réseau CITROËN ou par un atelier qualifié et, particulièrement si les sangles présentent des traces de détérioration. Nettoyez les sangles de ceinture avec del’eau savonneuse ou un produit nettoyant textile, vendu dans le réseau CITROËN.
Après rabattement ou déplacement d’unsiège ou d’une banquette arrière, assurez-vous que la ceinture est correctement
positionnée et enroulée.
En cas de choc
En fonction de la nature et de l’importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement desprétensionneurs s’accompagne d’un léger dégagement de fumée inoffensive et d’unbruit, dus à l’activation de la cartouche pyrotechnique intégrée au système. Dans tous les cas, le témoin d’airbag s’allume.
Après un choc, faites vérifier et éventuellement remplacer le systèmedes ceintures de sécurité par le réseauCITROËN ou par un atelier qualifié.

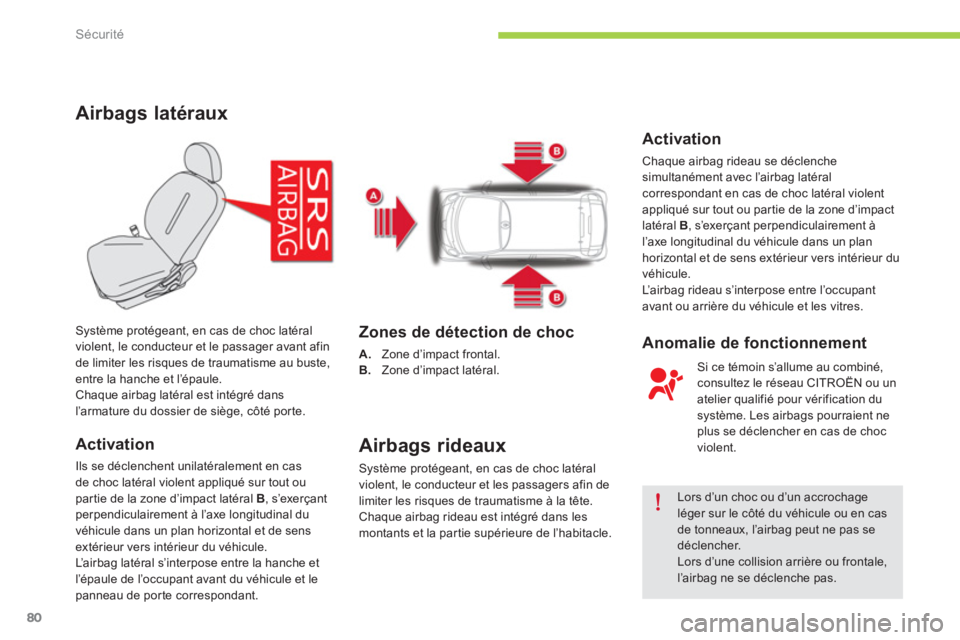

Sécurité
80
Airbags latéraux
Activation
Ils se déclenchent unilatéralement en casde choc latéral violent appliqué sur tout ou par tie de la zone d’impact latéral B
, s’exerçantperpendiculairement à l’axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L’airbag latéral s’interpose entre la hanche et
l’épaule de l’occupant avant du véhicule et lepanneau de por te correspondant.
Système protégeant, en cas de choc latéral
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme au buste,
entre la hanche et l’épaule.
Chaque airbag latéral est intégré dans
l’armature du dossier de siège, côté por te.

Zones de détection de choc
A.
Zone d’impact frontal.
B. Zone d’impact latéral.


Airbags rideaux
Système protégeant, en cas de choc latéral
violent, le conducteur et les passagers afin de limiter les risques de traumatisme à la tête.
Chaque airbag rideau est intégré dans les
montants et la partie supérieure de l’habitacle.
Lors d’un choc ou d’un accrochage léger sur le côté du véhicule ou en cas de tonneaux, l’airbag peut ne pas sedéclencher.
Lors d’une collision arrière ou frontale,l’airbag ne se déclenche pas.


Activation

Chaque airbag rideau se déclenchesimultanément avec l’airbag latéral correspondant en cas de choc latéral violent
appliqué sur tout ou par tie de la zone d’impact
latéral B , s’exerçant perpendiculairement à
l’axe longitudinal du véhicule dans un planhorizontal et de sens extérieur vers intérieur duvéhicule.
L’ a i r b ag rideau s’interpose entre l’occupantavant ou arrière du véhicule et les vitres.

Si ce témoin s’allume au combiné, consultez le réseau CITROËN ou un
atelier qualifié pour vérification du
s
ystème. Les airbags pourraient ne
plus se déclencher en cas de choc
v
iolent.



Anomalie de fonctionnement

7
Sécurité
81
Adoptez une position assise normale etverticale. Attachez-vous dans votre siège etpositionnez correctement la ceinture desécurité. Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver lefonctionnement des airbags ou blesser les occupants. Après un accident ou le vol du véhicule, faites vérifier les systèmes d’airbags.
Toute inter vention sur les systèmes d’airbagsdoit être réalisée exclusivement dans leréseau CITROËN ou dans un atelier qualifié.
Même en obser vant toutes les précautions évoquées, un risque de blessures ou delégères brûlures à la tête, au buste ou aux
bras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans lemême temps en évacuant les gaz chauds par des orifices prévus à cet effet.
Airbags latéraux
Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec le déclenchement des airbags latéraux. Pour connaître la gamme de houssesadaptées à votre véhicule, vous pouvezconsulter le réseau CITROËN (voir chapitre «Informations pratiques - § Accessoires»).Ne fixez ou ne collez rien sur les dossiersdes sièges (vêtements...), cela pourraitoccasionner des blessures au thorax ou aubras lors du déploiement de l’airbag latéral.N’approchez pas plus que nécessaire lebuste de la por te.


Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur lemoyeu central du volant.
Ne posez pas les pieds sur la planche debord, côté passager.
Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peutoccasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe.
Ne démontez, percez ou soumettez jamais levolant à des coups violents.

Airbags rideaux
Ne fixez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la tête lors du déploiement de l’airbag rideau. Si votre véhicule en est équipé, ne démontezpas les poignées de maintien implantées sur le pavillon, elles par ticipent à la fixation des airbags rideaux.
Pour que les airbags soient pleinement effi caces, respectez les règles de sécurité suivantes :

Informations pratiques
84
Boîtier de contrôle
)Vér ifiez que le témoin de charge du combiné et le
voyant orange du boîtier de contrôle s’allument fixement.


Le début de la charge peut êtreaccompagné d’un bruit d’air pulsé. Cebruit est tout à fait normal.


La recharge peut être interrompue à tout moment en retirant le pistolet de recharge.
-Charge
: allumé orange.
Il indique que la charge est en cours.S’il ne s’allume pas, vérifiez que les
branchements sont corrects. Si le problème persiste, consultez le réseau
CITROËN ou un atelier qualifié.

- Faul
t
: allumé rouge.
Il indique la présence d’une anomalie.
Vérifiez que les branchements sont
corrects. Si ce témoin ne s’éteint pas, consultez le réseau CITROËN ou un atelier qualifié.
Il est muni d’une étiquette vous indiquant l’intensité du courantque votre prise domestique doitimpérativement être en mesure de supporter (8 A, 10 A ou 16 A selon lespays).
Il est é
galement équipé de trois voyants : -Ready: allumé vert.
Il indique que la liaison électrique est
sécurisée. S’il ne s’allume pas, vérifiez
que les branchements sont corrects. Si le problème persiste, consultez le réseau CITROËN ou un atelier qualifié.
Si ce n’est pas le cas, la charge n’a pas commencé ; reprenez la procédure en vérifiant que tous les branchements sont corrects.

8
Informations pratiques
91
Ne rechargez pas la batterie sans avoir impérativement débranché les cosses et sorti la batterie du compartimentavant. Ne débranchez pas les cosses lorsque le témoin «Ready» est allumé, nilorsque le véhicule est en cours derecharge.
Avant débranchement

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.


Les batteries contiennent des substances nocives telles que l’acidesulfurique et le plomb. Elles doiventêtre éliminées selon les prescriptionslégales et ne doivent en aucun cas êtrejetées avec les ordures ménagères.
Remettez les batteries usées à un pointde collecte spécial.
)Débranchez le câble de la borne (-). )Soulevez le couvercle de protection de la
borne (+) 2.)Desserrez l’é crou 3.)Débranchez le câble de la borne (+).)Retirez la batterie.)Rechargez la batterie en respectant les
instructions d’utilisation données par le
fabricant du chargeur. )Rebranchez la batterie en commençant par
le câble de la borne (+).
Après rebranchement
Après tout rebranchement de la
batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l’initialisation des systèmesélectroniques. Toutefois, si après cettemanipulation de légères per turbations subsistent, consultez le réseauCITROËN ou un atelier qualifié. Pensez à réinitialiser vous-même l’autoradio, en vous reportant auchapitre correspondant.


Vérifiez la propreté des bornes et descosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontez-les et nettoyez-les.

8
Informations pratiques
97
) Débloquez les vis avec la clé démonte-roue. )
Placez le cric en contact avec l’un des deux emplacements avant A
ou arrière Bprévussur le soubassement, le plus proche de la
roue à changer.

Démontage de la roue
)
Déployez le cric, à l’aide de la manivelle, jusqu’à ce que sa semelle soit en contact
avec le sol. Assurez-vous que l’axe
de la semelle du cric est à l’aplomb de
l’e m p l ac e m e nt A
ou Butilisé. )
Levez le véhicule, jusqu’à laisser unespace suffisant entre la roue et le sol.
)
Retirez les vis et conservez-les dans un endroit propre.)
Dégagez la roue.
