2014 CITROEN C-ELYSÉE klimatizace

.
7
Seznámení s vozidlem
Uvnitř vozidla


Elektronicky řízená
klimatizace (s displejem)
Tento systém, vybavený displejem, zajišťujepohodlí optimálního řízení teploty a obíhání
vzduchu v kabině vozidla.

Omezovač/regulátor rychlosti

Tyto dva pr vky výbavy umožňují ovládat
rychlost vozidla v závislosti na naprogramované hodnotě.

Audiosystémy a komunikace

Ta t o z ařízení využívají nejnovější technologie:
autorádio kompatibilní s MP3, por t USB,
hands
free sada Bluetooth, konektory pro
připojení externích zařízení, ...
6
5
85, 87
205 17
5
Autorádio
Autorádio/ Bluetooth

.
9
Seznámení s vozidlem
Místo řidiče
1.
Zámek řízení se spínací skříňkou. 2.Ovladač stěračů a ostřikovačů skel / palubní počítač.3.Tlačítko centrálníko zamykání/odemykání. 4.
Otevřený odkládací prostor.
nebo Monochromní obrazovka C(Autorádio / Bluetooth).
5. Střední směrovatelné a uzavíratelné větrací
výstupy.
6.Tryska odmrazování - odmlžování čelního skla.7.
Airbag spolujezdce. 8.Odkládací skříňka.
Dezaktivace airbagu spolujezdce. 9. Tlačítko výstražných světel. 10.Autorádio.11.
Ovladače topení/klimatizace. 12.
Popelník /držák na plechovky s nápojem.13.Ovladače elektrického ovládání oken.
14.Řadicí páka.15.Parkovací (ruční) brzda.

14
Seznámení s vozidlem
Přeji si...
Topení nebo ručně ovládaná klimatizace
Rozdělení proudu vzduchuRychlost ventilátoruObíhání vnitřního vzduchu / Vstup vnějšího vzduchuTeplotaRuční ovladačA/C
TOPENÍ
CHLAZENÍ
ODMLŽENÍ SKELODMRAZENÍ SKEL









Příjemné větrání
Doporučení pro seřízení ovladačů v interiéru

61
3
Komfor t








Větrání


Úprava vzduchu

Vháněný vzduch je rozváděn podle nastaveníovladačů řidičem:


- přímý přívod do kabiny (vstup vnějšího
vzduchu),

- průchod okruhem ohřevu (topení),

- průchod okruhem chlazení (klimatizace).



Ovládací panel
Ovladače tohoto systému jsou sdruženy na panelu Astředové konzoly.
1.Trysky odmrazování či odmlžování čelníhoskla.
2. Tr y s k y o d m r a z o vání či odml

65
3
Komfor t
Elektronicky řízená klimatizace (s displejem)
Tento systém funguje pouze při běžícím motoru.


1. Vstup vnějšího vzduchu /
obíhání vnitřního vzduchu

Poloha obíhání vnitřního vzduchu umožňuje
izolovat kabinu vozidla od vnějších pachů a
k
ouře.

2. Nastavení teplotní úrovně
)Stisknutím tlačítek "
" (červené
pro teplý vzduch) a " "(modré
pro studený vzduch) upravte
teplotu v kabině vozidla dle
sv
ého přání.
Políčka teploty se postupněrozsvěcuj

66
Komfor t
4. Zapínání/vypínání
klimatizace
) Stiskněte tlačítko "A/C" , kontrolka na displeji klimatizacese rozsvítí.
Vypnutí

To t o t l ačítko umožní rychlou aktivaci
klimatizace v kabině vozidla.


5. Klimatizace: tlačítko A/CMAX

Za
pnutí
)
Stiskněte tlačítko "A/C MAX" , kontrolka na
displeji klimatizace se rozsvítí.

)Znovu stiskněte tlačítko "A/C", kontrolka na displeji klimatizace zhasne.
Vypnutí klimatizace může způsobit nepříjemné projevy (vlhkost, zamlžení skel).
Zapnutí

Vypnutí
)
Znovu stiskněte tlač

69
3
Komfor t

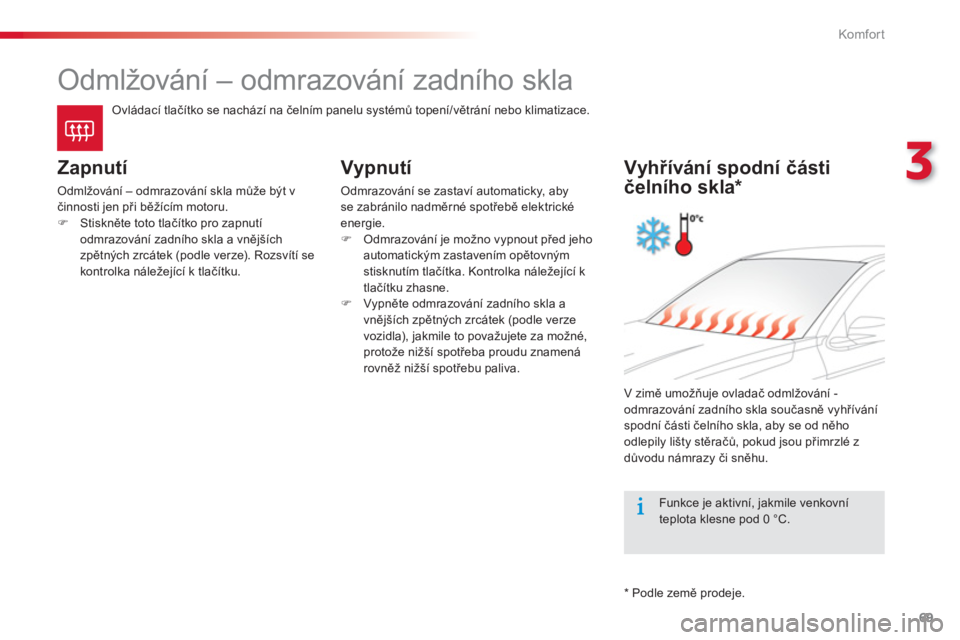

Odmlžování – odmrazování zadního skla
Ovládací tlačítko se nachází na čelním panelu systémů topení/větrání nebo klimatizace.


Zapnutí

Odmlžování – odmrazování skla může být v činnosti jen při běžícím motoru. )Stiskněte toto tlačítko pro zapnutí
odmrazování zadního skla a vnějších
zpětných zrcátek (podle verze). Rozsvítí se
kon trolka náležející k tlačítku.

Vypnutí
Odmrazování se zastaví automaticky, abyse zabránilo nadměrn

141
9
Praktické informace

Pojistky v palubní desce

Pojistková skříňka se nachází ve spodní části palubní desky (na levé straně).


Přístup k pojistkám
)Viz odstavec "Přístup k pomůckám“.
Č. pojistkyProudFunkce
F025 A
Seřizování sklonu světlometů, zásuvka diagnostiky, ovládacípanel klimatizace.
F09
5 A Alarm z výroby, alarm dodatečně namontovaný.
F1
15 A Přídavné topení.
F1
35 A Parkovací asistent z výroby, parkovací asistent dodatečněnamontovanČ.
F1410 A Ovládací panel klimatizace.
F1
615 A
Zapalovač cigaret, zásuvka 12 V.
F17 15 A
Autorádio z v
ýroby, autorádio dodatečně namontované.
F1
820 A Autorádio / Bluetooth z výroby, autorádio dodatečně namontované.
F1
95 A Monochromní obrazovka C.
F2
35A Stropní světla, světla na čtení.
F2
615 A
Zvukové výstražné zařízení.
F27 15 A
Čer
padlo ostřikovače skel.
F2
85 A Spínací skříňka se zámkem řízení.
Ta b u l ky pojistek
