2014 CITROEN C-ELYSÉE dashboard

109
7
Veiligheid
Maak er een gewoonte van om normaal rechtop in de voorstoelen te zitten. Draag altijd een correct afgesteldeautogordel.
Zorg dat er zich niets bevindt tussen de airbag en de inzittenden (kinderen, huisdieren,objecten...). Dit kan de goede werking van deairbag belemmeren en/of de inzittende bij hetopblazen van de airbag ver wonden.
Laat na een aanrijding of diefstal van uwauto de airbagsystemen controleren.
Werkzaamheden aan airbagsystemenmogen uitsluitend door het CITROËN-netwerk of door een gekwalificeerdewerkplaats worden uitgevoerd.
Zelfs als alle bovenstaande voorschriften worden nageleefd, blijft de kans bestaan op letsel of lichte brandwonden aan het hoofd,
de borst of de armen als de airbag wordt geactiveerd. De airbag wordt namelijk zeer snel opgeblazen (binnen enkele milliseconden)en loopt ver volgens even snel leeg, waarbij de warme gassen via de daar voor bestemdeopeningen naar buiten stromen.
Zijairbags
Bedek de stoelen uitsluitend met daarvoor goedgekeurde stoelhoezen, die in combinatie met actieve zijairbags gebruikt kunnen worden. Voor informatie over destoelhoezen die geschikt zijn voor uwauto kunt u zich wenden tot het CITROËN-netwerk.Raadpleeg de rubriek "Accessoires".Bevestig nooit iets aan de rugleuning van de stoelen (kleding...): dit zou bij het afgaan van de airbags kunnen leiden tot ver wondingen aan armen of borstkas.Ga niet onnodig dicht tegen het portierpaneel zitten.



Airbags vóór

Houd het stuur wiel niet aan de spaken vast en laat uw handen niet op het stuurwielkussen rusten.
De voorpassagier mag zijn voeten niet op hetdashboard laten rusten. Het is raadzaam niet te roken in de auto. Als de airbag wordt opgeblazen, kunnen brandende sigaretten of een pijpbrandwonden of ander letsel veroorzaken.
Ver wijder het stuur wiel nooit, maak geen gaten in de stuurwielbekleding en sla er niet op.

Houd u aan de volgende veiligheidsvoorschriften voor een maximale effectiviteit van de airbags:

139
9
Praktische informatie

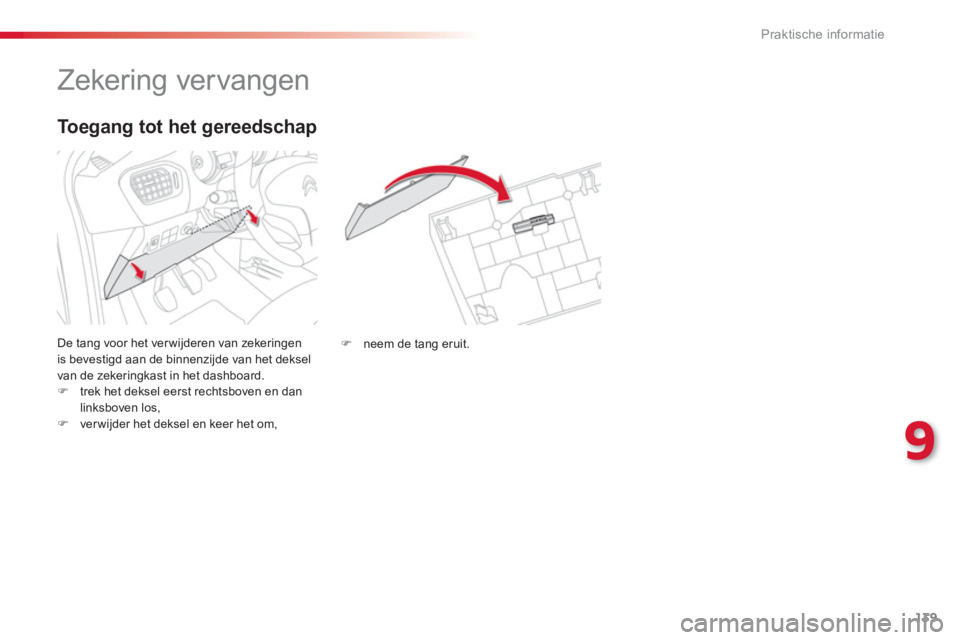

Zekering vervangen

De tang voor het ver wijderen van zekeringen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard. )trek het deksel eerst rechtsboven en danlinksboven los, )ver wijder het deksel en keer het om,

To egang tot het gereedschap
)
neem de tang eruit.

141
9
Praktische informatie

Zekeringen dashboard

De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
)
Zie de paragraaf "Toegang tot het gereedschap".
ZekeringnummerStroomsterkteFuncties
F02
5 A Hoogteverstelling koplampen, diagnoseaansluiting,bedieningspaneel airconditioning.
F09
5 A Alarm, alarm (montage achteraf).
F1
15 A Extra ver warming.
F1
35 A Parkeerhulp, parkeerhulp (montage achteraf).
F1410 A Bedieningspaneel airconditioning.
F1
615 A
Aansteker, 12V-aansluiting.
F17 15 A
Autoradio, autoradio
(montage achteraf).
F1
820 A Autoradio / Bluetooth, autoradio (montage achteraf).
F1
95 A Monochroom display C.
F2
35 A Plafonniers, kaartleeslampen.
F2
615 A Claxon.
F27 15 A
Ruitens
proeierpomp.
F2
85 A Stuurslot.
Overzicht zekeringen

154
Praktische informatie





Accessoires

Een ruime keuze aan accessoires en originele onderdelen wordt u aangeboden door het CITROËN-netwerk.
Deze accessoires en onderdelen zijn getest en goedgekeurd ten aanzien van bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto, zijn voorzien van een artikelnummer en beschikken over de
garantie van CITROËN.
"Comfort":

windgeleiders, zonneschermen opzij enzonnescherm voor de achterruit, rokersset,
bagagestoppers, kledinghanger, armsteun,
thermobox, leeslamp, snelheidsregelaar,opbergruimte in de bagageruimte, parkeerhulp
voor en achter, deksel voor het dashboardkastje, ...

"Transportmiddelen":

trekhaken, trekhaakbedradingen, kajakdrager,
allesdragers, fietsendrager voor bevestiging op
de trekhaak, fietsendrager voor bevestiging op
de allesdragers, skidrager, dakkoffers, imperiaal
voor bevestiging op de allesdragers, ...

"Styling":

pookknoppen, handgreep van de handremhendel, achterspoiler, lichtmetalen
velgen, sierdelen voor de mistlampen,
verchroomde buitenspiegelkappen, aluminium
voetsteun, verchroomde uitlaatsierstukken,
stickers, dorpelbeschermers, badge,naafdoppen, voorspoiler, ...

"Veiligheid":

wielbouten met slot, kinderzitjes,
verbandtrommel, gevarendriehoek,
veili
gheidsvest, sneeuwkettingen,sneeuwsokken, mistlampenset, ...
De trekhaak moet door het CITROËN-netwerk of door een gekwalificeerde werkplaats worden gemonteerd.















Onderhoudstips
In het onderhoudsboekje van uw auto vindt u
de algemene adviezen met betrekking tot het onderhouden van uw auto.

159
10
Onderhoud








Motorkap

Sluiten
)
Haal de motorkapsteun uit de uitsparing. )
Bevestig de motorkapsteun in de houder. )Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot vallen.
) Trek aan de motorkap om te controleren of
deze goed is vergrendeld.
) Neem de motorkapsteun uit de houder.)
Bevestig de motorkapsteun in de uitsparingom de motorkap geopend te houden.

Open de motorkap niet als het stormt. Wees voorzichtig bij het losmaken van de veiligheidshaak en demotorkapsteun als de motor warm is (kans op brandwonden).



Openen
)
Duw de veiligheidshaak naar links en til de
motorkap op.
)Trek de hendel aan de onderzijde van het dashboard naar u toe. De motorkap biedt toe
gang tot de motorruimte,
zodat u de verschillende niveaus kuntcontroleren.

173
11
Technische gegevens

















Identifi catie
A.Serienummer onder de motorkap. Dit nummer is ingeslagen in de carrosserie,
bi
j het interieurfilter.
Controleer de bandenspanning minimaal één keer per maand, bij koudebanden.

Een te lage bandenspanning kan een klapband veroorzaken en verhoogt het brandstofverbruik.B.Serienummer op het dashboard. Dit nummer staat op een sticker en is
zichtbaar door de voorruit.
C.Constructeursplaatje.Het nummer staat op een eenmalige
sticker op de onderzijde van de rechter
middenstijl.
D.Sticker bandenspanning/kleurcode lak.Deze sticker is op de middenstijl aanbestuurderszijde geplakt. Het bevat de vol
gende informatie:


- bandenspanning, auto onbeladen en
beladen,

- bandenmaat,

- bandenspannin
g van het reservewiel,

- kleurcode van de lak.


De auto is voorzien van verschillende zichtbare merktekens voor de identificatie en registratie van de auto.

.
223
Zoeken op afbeelding
Interieur
Indeling bagageruimte 73-74- verlichting - opbergbak
Voor stoelen 55-56

Kinderzitjes 110-115ISOFIX-kinderzitjes 116-118Mechanisch kinderslot 11 9

Airbags 10 6 -109
Indeling interieur 70 -72 - zonneklep - dashboardkastje - armsteun vóór - USB-aansluiting / Jack-aansluiting - 12V- ac c essoireaansluiting / aansteker
Uitschakelingpassagiersairbag 107 Veiligheidsgordels 103-105


Achterzitplaatsen 57

224
Zoeken op afbeelding
Cockpit
Motorkapontgrendeling 159
Handgeschakelde versnellingsbak 77 Elektronisch gestuurde versnellinsbak 78-81 Automatische transmissie 82-84
USB-aansluiting / Jack-aansluiting 72 12V- aansluiting / aansteker 72

Zekeringen dashboard 13 9-142

Ruitbediening, blokkering 51
Ver war ming, ventilatie 61-63 Handbediende airconditioning (zonder display) 63-64 Elektronische airconditioning(met display) 65-67 Ontwasemen / ontdooien vóór 68 Ontwasemen / ontdooien achterruit 69 Ver war ming onderzijde voorruit 69


Autoradio / Bluetooth 175-204

Autoradio 205-221
Datum/tijd instellen 35
Monochroom display C(Autoradio / Bluetooth) 38-41
Plafonniers 99 Binnenspiegel 59
Handrem 76



Alarmknipperlichten 10 0 Vergrendelen/ontgrendelenvanuit het interieur 50
