2014 Alfa Romeo MiTo servis

SVÍTILNA U DVEŘNÍHO PRAHUPostup při výměně žárovky:
❒ltevřete dveře a vytáhněte stropní svítilnu zatlačením šroubovákem
na svorku A obr. 148;
❒stlačte po kraji kryt B obr. 148 u dvou upevňovacích čepů a vyměňte
žárovku C;
❒namontujte kryt zpět a upevněte jej dvěma upevňovacími čepy;
❒namontujte svítilnu zpět, zasuňte ji nejdříve ze strany D a pak na ni
zatlačte z druhé strany na zaklapnutí svorky.
VÝMĚNA POJISTEKVŠEOBECNĚPojistky chrání elektrický rozvod. Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 149 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit přepálenou pojistku za novou se
stejnou jmenovitou proudovou hodnotou (stejné barvy).
B = Neporušená pojistka.
C = Pojistka s přerušeným vodicím prvkem.
V případě, že se pojistka znovu přeruší, obraťte se na
autorizovaný servis Alfa Romeo.
obr. 148
A0J0125
obr. 149
A0J0048
161SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Nikdy nenahrazuje spálenou pojistku kovovými drátky
nebo podobným materiálem.Pojistku nevyměňujte za pojistku s vyšší proudovou
hodnotou: NEBEZPEČÍ POŽÁRU.Pokud se přepálí některá hlavní pojistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný
servis Fiat.
Před výměnou pojistky zkontrolujte, zda jste vytáhli
klíček ze zapalování a vypnuli a/nebo odpojili všechny
spotřebiče.Pokud se přepálí hlavní pojistka bezpečnostních
systémů (systém airbagů, brzdová soustava), systémů
pohonné jednotky (systém motoru, systém
převodovky) nebo systému řízení, obraťte se na autorizovaný
servis Alfa Romeo.
162SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

DOBITÍ BATERIEUPOZORNĚNÍ Postup při dobíjení baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít u autorizovaného servisu Alfa
Romeo.
UPOZORNĚNÍ Předtím, než odpojíte elektrické napájení baterie,
počkejte alespoň 1 minutu poté, co jste startovací klíč dali do polohy
STOP.
Doporučujeme baterii dobíjet pomalu nízkou proudovou hodnotou po
dobu asi 24 hodin. Příliš dlouhé nabíjení by mohlo baterii poškodit.VERZE BEZ SYSTÉMU Start&Stop(u příslušné verze vozidla)
Postup při dobití baterie:
❒Odpojte svorku minusového pólu baterie;
❒k pólům baterie připojte kabely nabíječe: dbejte na správnou
polaritu;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte svorku minusového pólu baterie.
VERZE SE SYSTÉMEM Start&StopPostup při dobití baterie:
❒odpojte konektor A obr. 156 (stiskem tlačítka B) monitorovacího
snímače C stavu baterie (nainstalovaného na minusovém pólu D této
baterie);
❒plusový kabel (+) nabíječe připojte k plusovému pólu (+) baterie;
❒minusový kabel (–) nabíječe připojte k čepu D minusového pólu (–)
baterie;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte konektor A ke snímači C baterie.
obr. 156
A0J0389
170SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

ZVEDNUTÍ VOZIDLAV případě, kdy bude nutno vozidlo zvednout, zajeď te do některého z
autorizovaných servisů Alfa Romeo, které jsou všechny vybaveny
ramenovými nebo dílenskými zvedáky vozidel.
UPOZORNĚNÍ U verzí s minispojlery dávejte obzvláštní pozor na
ustavení ramena zvedáku.
TAŽENÍ VOZIDLAVlečné oko, jež je dodáváno s vozidlem, je uloženo v přenosce s
nářadím, která se nachází v zavazadlovém prostoru.UPEVNĚNÍ TAŽNÉHO OKAUvolněte rukou zátku A zatlačením na spodní část, vyndejte vlečné oko
B z uložení v přenosce s nářadím a zašroubujte jej na doraz na
přední (obr. 157) nebo zadní (obr. obr. 158) závitový čep.
Než začnete vozidlo táhnout, otočte klíčkem v
zapalování na MAR a pak na STOP, avšak nevytahujte
jej ze spínací skříňky zapalování. Vytažením klíčku
by se automaticky zamknul zámek řízení a nebylo by možné
natáčet kola.
obr. 157
A0J0038
171SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBASprávná údržba je základem pro zachování vozidla co nejdéle v
optimálním stavu.
Pro tento model Alfa Romeo byly stanoveny servisní prohlídky vždy po
ujetí 30 000 km (benzínové verze) nebo 35 000 km (dieselové
verze).
Před ujetím 30 000/35 000 km a pak mezi dalšími servisními
prohlídkami je nutné průběžně věnovat pozornost pokynům uvedeným
v plánu údržby (např. pravidelná kontrola hladin kapalin, nahuštění
pneumatik atd.)
Servisní prohlídky podle plánu údržby provádějí autorizované servisy
Alfa Romeo v předepsaných intervalech. Jestliže se během pravidelné
plánované prohlídky v servisu zjistí, že jsou kromě plánovaných
řádných úkonů nutné další výměny nebo opravy, lze je provést pouze s
výslovným souhlasem zákazníka. Pokud se vozidlo používá často pro
tažení přípojných vozidel, je třeba interval mezi plánovanými
prohlídkami zkrátit.UPOZORNĚNÍ
Příslušné upozornění se na displeji zobrazí 2 000 km před termínem
plánované údržby.
Pravidelné servisní prohlídky jsou předepsány výrobcem vozidla.
Neprovedením prohlídek může propadnout záruka.
Doporučujeme, abyste při každé případné menší neobvyklosti zjištěné
za provozu vozidla vyhledali servis Alfa Romeo a nečekali na další
pravidelnou servisní prohlídku.
173SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

Tisíce kilometrů30 60 90 120 150 180
Měsíce24 48 72 96 120 144
Kontrola a případné seřízení vůle ventilů (verze 1.4 benzín 8V 78 k)●●●
Kontrola emisí výfukových plynů●●●●●●
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)●●●●●●
Výměna rozvodového řemene/ů vedlejších agregátů●
Výměna ozubeného rozvodového řemene (kromě verzí Turbo TwinAir)
(*)
●
Výměna zapalovacích svíček
(**)
●●●●●●
Výměna vložky vzduchového filtru (každých 30 000 km u verzí Turbo TwinAir)●●●
Výměna motorového oleje a olejového filtru (nebo každých 24 měsíců)
(***)
●●●●●●
Výměna brzdové kapaliny (nebo jednou za 24 měsíců)●●●
Výměna pylového filtru (nebo každých 12 měsíců)●●●●●●
(*) Při provozování vozidla za náročných podmínek (chladné podnebí, provoz po městě, dlouhodobý chod na volnoběh) je nutno rozvodový řemen vyměnit každé 4
roky bez ohledu na kilometrický proběh; v každém případě je nutno jej vyměnit jednou za každých 5 let.
(**) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno u verzí 1.4 Turbo Multi Air dodržovat následující pravidla: používat výlučně
svíčky specificky certifikované pro tento motor, stejného typu a stejné značky (viz “Motor” v kapitole “Technické údaje”); je nutno přesně dodržovat interval výměny
stanovený v tomto Plánu údržby. Doporučujeme si svíčky nechat vyměnit u autorizovaného servisu Alfa Romeo.
(***) Pokud je vozidlo provozováno s ročním proběhem do 10 000 km, je třeba vyměnit motorový olej a filtr jednou za 12 měsíců.
175SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

MOTOROVÝ OLEJZkontrolujte, zda se hladina oleje nachází mezi značkami MIN a MAX
na měrce A.
Jestliže se hladina oleje nachází u značky nebo dokonce pod značkou
MIN, doplňte olej plnicím otvorem B po značku MAX.
Hladina oleje nesmí nikdy překročit značku MAX.
Verze 1.4 Benzina, 1.4 Turbo Multi Air, 1.3 JTD
M-2
a 1.6 JTD
M
Vytáhněte měrku A hladiny motorového oleje, očistěte ji hadrem, který
nepouští vlákna, a zasuňte ji zpět. Vytáhněte měrku znovu a
zkontrolujte, zda je hladina motorového oleje mezi značkami MIN a
MAX na měrce.
Verze Turbo TwinAir
Měrka A hladiny oleje v motoru je součástí uzávěru B. Vyšroubujte
uzávěr, očistěte měrku hadrem, který nepouští vlákna, zasuňte ji zpět a
zašroubujte uzávěr.
Vyšroubujte uzávěr podruhé a zkontrolujte, zda je hladina motorového
oleje mezi značkami MIN a MAX na měrce.
Spotřeba motorového oleje
Motor spotřebuje maximálně asi 400 gramů oleje na 1 000 km V
prvním období provozu se vozidlo zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po ujetí prvních 5 000 - 6 000
km.
Pro doplnění hladiny nepoužívejte olej, který má jiné
charakteristiky, jež je již v motoru.Použitý motorový olej a olejový filtr obsahují látky
nebezpečné pro životní prostředí. Doporučujeme, abyste
nechali olej a filtr vyměnit v autorizovaném servisu
Alfa Romeo.
CHLADICÍ KAPALINA MOTORUPři nedostatečné hladině vyšroubujte uzávěr C nádržky a doplňte ji
kapalinou uvedenou v kapitole "Technické údaje".
Do chladicí soustavy motoru používejte ochrannou
nemrznoucí směs PARAFLU
UP. Pro případné doplnění
použijte kapalinu stejného typu jako v chladicí soustavě.
Kapalina PARAFLU
UPse nesmí míchat s žádným jiným typem kapaliny.
Pokud nemrznoucí přípravky omylem smícháte, v žádném případě
nestartujte motor a obraťte se na autorizovaný servis Alfa Romeo.
Chladicí soustava je pod tlakem. Při výměně je nutno
používat pouze originální uzávěr nádržky chladicí
kapaliny, aby se nenarušila účinnost chladicí soustavy.
Je-li motor horký, nesnímejte uzávěr nádržky: nebezpečí
popálenin
185SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

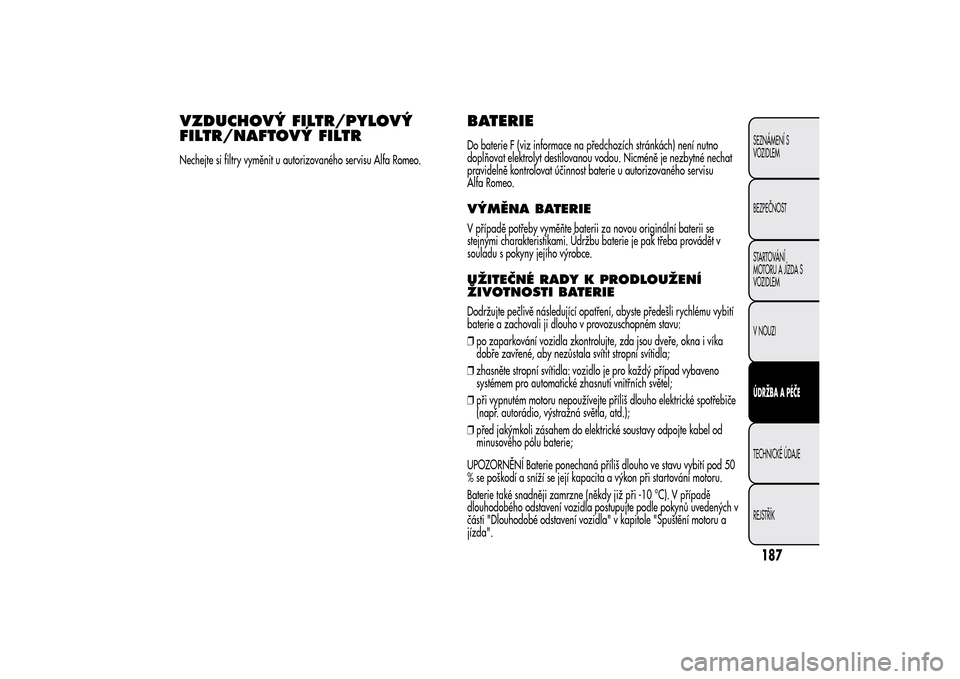

VZDUCHOVÝ FILTR/PYLOVÝ
FILTR/NAFTOVÝ FILTRNechejte si filtry vyměnit u autorizovaného servisu Alfa Romeo.
BATERIEDo baterie F (viz informace na předchozích stránkách) není nutno
doplňovat elektrolyt destilovanou vodou. Nicméně je nezbytné nechat
pravidelně kontrolovat účinnost baterie u autorizovaného servisu
Alfa Romeo.VÝMĚNA BATERIEV případě potřeby vyměňte baterii za novou originální baterii se
stejnými charakteristikami. Údržbu baterie je pak třeba provádět v
souladu s pokyny jejího výrobce.UŽITEČNÉ RADY K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIEDodržujte pečlivě následující opatření, abyste předešli rychlému vybití
baterie a zachovali ji dlouho v provozuschopném stavu:
❒po zaparkování vozidla zkontrolujte, zda jsou dveře, okna i víka
dobře zavřené, aby nezůstala svítit stropní svítidla;
❒zhasněte stropní svítidla: vozidlo je pro každý případ vybaveno
systémem pro automatické zhasnutí vnitřních světel;
❒při vypnutém motoru nepoužívejte příliš dlouho elektrické spotřebiče
(např. autorádio, výstražná světla, atd.);
❒před jakýmkoli zásahem do elektrické soustavy odpojte kabel od
minusového pólu baterie;
UPOZORNĚNÍ Baterie ponechaná příliš dlouho ve stavu vybití pod 50
% se poškodí a sníží se její kapacita a výkon při startování motoru.
Baterie také snadněji zamrzne (někdy již při -10 °C). V případě
dlouhodobého odstavení vozidla postupujte podle pokynů uvedených v
části "Dlouhodobé odstavení vozidla" v kapitole "Spuštění motoru a
jízda".
