2014.5 Peugeot Partner Tepee ESP

139

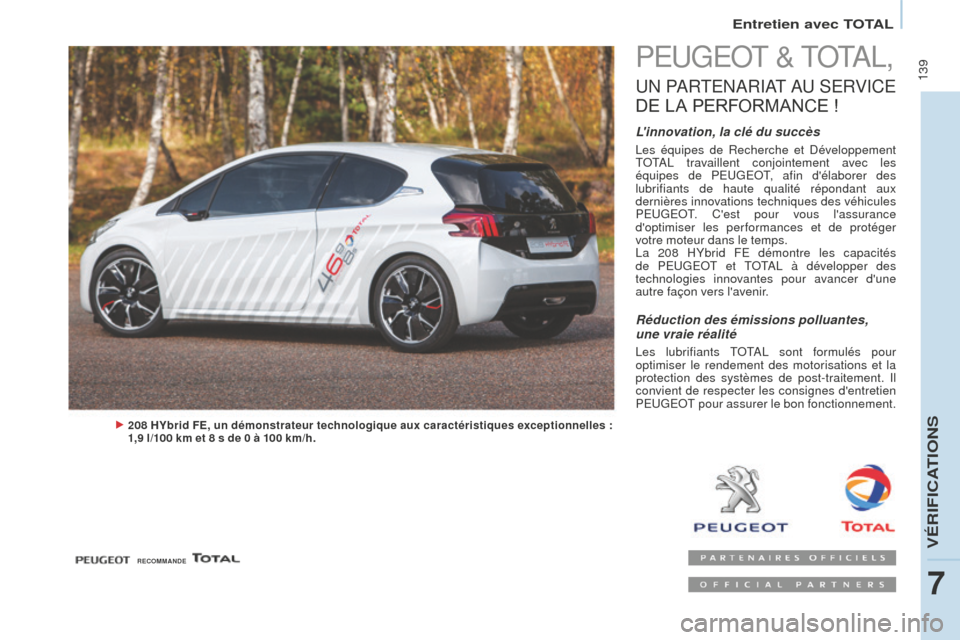

PEUGEOT & TOTAL,
UN PARTENARIAT AU SERVICE
D

E
L
A
P
ERFORMANCE !
L'innovation, la clé du succès
Les équipes de Recherche et Développement
TOTAL travaillent conjointement avec les
équipes de PEUGEOT, afin d'élaborer des
lubrifiants de haute qualité répondant aux
dernières innovations techniques des véhicules
PEUGEOT. C'est pour vous l'assurance
d'optimiser les per formances et de protéger
votre moteur dans le temps.
La 208 HYbrid FE démontre les capacités
de PEUGEOT et TOTAL à développer des
technologies innovantes pour avancer d'une
autre façon vers l'avenir.
208 HYbrid FE, un démonstrateur technologique aux caractéristiques exceptionnelles :
1,9 l/100 km et 8 s de 0 à 100 km/h.
Réduction des émissions polluantes,
une vraie réalité
Les lubrifiants TOTAL sont formulés pour
optimiser le rendement des motorisations et la
protection des systèmes de post-traitement. Il
convient de respecter les consignes d'entretien
PEUGEOT pour assurer le bon fonctionnement.
RECOMMANDE
Entretien avec TOTAL
VÉRIFICATIONS
7

145
CONTRÔLESFiltre à charbon et filtre habitacleFiltre à particules (Diesel)
L'entretien du filtre à particules doit
impérativement être effectué par le
réseau PEUGEOT.
Lors d'accélérations après un
roulage prolongé du véhicule à
très basse vitesse ou au ralenti,
vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement. Cette vapeur
d'eau est sans conséquence sur le
comportement du véhicule et sur
l'environnement.
Batterie
À l'approche de la période estivale ou
hivernale, faites vérifier votre batterie
par le réseau PEUGEOT ou par un
atelier qualifié.
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
faire contrôler l'état des freins, même
entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse
du niveau du liquide de frein indique
une usure des plaquettes de freins.
État d'usure des disques /
tambours de freins
Pour toute information relative à
la vérification de l'état d'usure des
disques / tambours de freins, consultez
le réseau PEUGEOT.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce système
impose un réglage même entre deux
révisions.
Faites vérifier ce système par le réseau
PEUGEOT ou par un atelier qualifié.
Filtre à huile
Remplacez périodiquement la
cartouche suivant la préconisation du
plan d'entretien du constructeur.
Une trappe d'accès permet de changer
les filtres.
Le filtre à charbon permet un filtrage
permanent et performant des
poussières.
Le filtre habitacle qui se trouve
encrassé peut détériorer les
performances du système d'air
conditionné et générer des odeurs
indésirables.
Nous vous recommandons de
privilégier un filtre habitacle combiné.
Grâce à son second filtre actif
spécifique, il contribue à la purification
de l'air respiré par les occupants et à la
propreté de l'habitacle (réduction des
symptômes allergiques, des mauvaises
odeurs et des dépôts gras).
Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de ces
éléments. En fonction de l'environnement
(atmosphère poussiéreuse...) et de
l'utilisation du véhicule (conduite
urbaine...), changez-les si nécessaire
deux fois plus souvent.
Contrôles
VÉRIFICATIONS
7

147
REMPLISSAGE DU RÉSERVOIR
Niveau mini carburant
Remplissage
Le remplissage en carburant doit se
faire moteur à l'arrêt.
-
Ouvrez la trappe à carburant.
-


Introduisez la clé puis tournez d'un
quart de tour

.
-

Retirez le bouchon et accrochez-
le à la patte située sur la face
intérieure de la trappe.
Lors du remplissage, un système
mécanique empêche l'ouverture
de la porte latérale gauche.
T

rappe à carburant ouverte, veillez à
ce que personne ne tente de coulisser
cette porte.
Après avoir fermé la trappe, la porte
latérale coulissante peut se bloquer,
poussez la porte pour la fermer puis
l'ouvrir.
Lorsque le niveau mini du
réservoir est atteint, ce
témoin s'allume.
Au premier allumage, il
vous reste environ 8 litres,
selon votre style de conduite et votre
motorisation. Faites absolument un
complément de carburant pour éviter
la panne.
Ne jamais rouler jusqu'à la panne au
risque d'endommager les systèmes
d'antipollution et d'injection. Une étiquette collée à l'intérieur de
la trappe vous rappelle le type de
carburant à utiliser.
Le complément en carburant doit être
supérieur à 5 litres pour être pris en
compte par la jauge à carburant.
L'ouverture du bouchon peut
déclencher un bruit d'aspiration d'air.
Cette dépression, tout à fait normale,
est provoquée par l'étanchéité du
circuit de carburant.
Quand vous effectuez le plein du
réservoir, n'insistez pas au-delà de la
3
ème coupure du pistolet. Ceci pourrait
engendrer des dysfonctionnements.
La capacité du réservoir est d'environ
60 litres.
-

Après remplissage du réservoir
,
verrouillez le bouchon et refermez
la trappe.
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles
avec les biocarburants essence du
type E10 (contenant 10% d'éthanol),
conformes aux normes européennes
EN 228 et EN 15376.
Les carburants du type E85
(contenant jusqu'à 85% d'éthanol)
sont exclusivement réservés aux
seuls véhicules commercialisés pour
l'utilisation de ce type de carburant
(véhicules BioFlex). La qualité de
l'éthanol doit respecter la norme
européenne EN 15293.
Carburant
VÉRIFICATIONS
7

DIESEL
148
CIRCUIT DE CARBURANT
NEUTRALISÉ
En cas de choc important, un dispositif
coupe automatiquement l'alimentation
du carburant au moteur.Le clignotement de ce
témoin est accompagné d'un
message sur l'écran.
Vérifiez l'absence d'odeur et de fuite
de carburant à l'extérieur du véhicule
et rétablissez l'alimentation :
-

coupez le contact (position ST
OP),
-

retirez la clé de contact,
-


remettez la clé de contact,
-


mettez le contact et démarrez.
POMPE DE RÉAMORÇAGE
DIESEL
En cas de panne de carburant, il est
nécessaire de réamorcer le circuit :
-
remplir le réservoir de carburant
avec au moins cinq litres de gazole,
-


actionner la pompe manuelle de
réamorçage, située sous le capot
moteur sous le cache de protection,
-


actionner le démarreur jusqu'à la
mise en route du moteur

.
Se reporter à la rubrique 7, partie
"Sous capot".
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles
avec les biocarburants conformes aux
standards actuels et futurs européens
(gazole respectant la norme EN 590
en mélange avec un biocarburant
respectant la norme EN 14214)
pouvant être distribués à la pompe
(incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras).
L'utilisation du biocarburant B30
est possible sur certains moteurs
Diesel ; toutefois, cette utilisation est
conditionnée par l'application stricte
des conditions particulières d'entretien,
indiquées dans le carnet d’entretien
et de garanties. Consultez le réseau
PEUGEOT ou un atelier qualifié.
L'utilisation de tout autre type de
(bio)carburant (huiles végétales
ou animales pures ou diluées, fuel
domestique...) est formellement
prohibée (risques d'endommagement
du moteur et du circuit de carburant).
Carburant

149
ADDITIF ADBLUE® ET
SYSTÈME

SCR
POUR


MOTEURS
D IESEL


B
LUE
HD
I
Pour assurer le respect de
l'environnement et de la nouvelle
norme Euro 6, sans altérer les
performances ni pénaliser la
consommation de carburant de ses
moteurs Diesel, PEUGEOT a fait le
choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective)
et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue®
qui contient de l'urée, un catalyseur
transforme jusqu'à 85% des oxydes
d'azote (NOx) en azote et en
eau, inoffensifs pour la santé et
l'environnement.
L'additif AdBlue
® est contenu dans
un réservoir spécifique, situé sous
le coffre, à l'arrière du véhicule. Sa
contenance est de 17 litres : elle
permet une autonomie de roulage
d'environ 20 000 km avant le
déclenchement d'un dispositif d'alerte
qui vous avertit dès que le niveau
de réserve vous permet de parcourir
2

400 km.
A chaque visite d'entretien programmé
de votre véhicule dans le réseau
PEUGEOT ou dans un atelier qualifié,
le remplissage du réservoir d'additif
AdBlue
® sera effectué pour permettre
le bon fonctionnement du système
SCR.
Si le kilométrage estimé entre deux
pas de maintenance dépasse le
seuil de 20 000 km, nous vous
recommandons de vous rendre dans le
réseau PEUGEOT ou dans un atelier
qualifié pour faire effectuer l'appoint
nécessaire.
Lorsque le réservoir d'AdBlue® est
vide, un dispositif réglementaire
empêche le redémarrage du
moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient
polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Additif AdBlue®
VÉRIFICATIONS
7

157
BATTERIE
Avant de procéder au débranchement
de la batterie, vous devez attendre
2 minutes après la coupure du contact.
Ne débranchez pas les cosses quand
le moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Après tout rebranchement de la
batterie, mettez le contact et attendez
1 minute avant de démarrer, afin de
permettre l'initialisation des systèmes
électroniques. Toutefois, si après cette
manipulation de légères perturbations
subsistent, consultez le réseau
PEUGEOT ou un atelier qualifié.
Après un changement de lampes,
attendez environ 3 minutes pour
rebrancher la batterie.
Il est conseillé, lors d'un arrêt
prolongé de plus d'un mois, de
débrancher la batterie.
Pour recharger la batterie avec
un chargeur de batterie
- débranchez la batterie,
-
respectez les instructions
d'utilisation données par le
fabricant du chargeur

,
-

rebranchez en commençant par la
borne (-),
-


vérifiez la propreté des bornes et
des cosses. Si elles sont couvertes
de sulfate (dépôt blanchâtre
ou verdâtre), démontez-les et
nettoyez-les.
Pour démarrer à partir d'une
autre batterie
- connectez le câble rouge aux
bornes (+) des deux batteries,
-

connectez une extrémité du câble
vert ou noir à la borne (-) de la
batterie additionnelle,
-


connectez l'autre extrémité du
câble vert ou noir sur un point de
masse du véhicule en panne, le
plus loin possible de la batterie,
-


actionnez le démarreur
, laissez
tourner le moteur,
-

attendez le retour au ralenti et
débranchez les câbles.
La présence de cette étiquette
indique l'utilisation d'une batterie
au plomb 12 V de technologie et
de caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, une intervention
du réseau PEUGEOT

ou d'un atelier
qualifié.
Le non-respect de ces consignes
risque d'entraîner une usure
prématurée de la batterie.
Après le remontage de la batterie, le
Stop & Start ne sera actif qu'après une
durée de quelques heures, dépendant
des conditions climatiques et de l'état
de charge de la batterie (jusqu'à
environ 8 heures).
La recharge de la batterie du
Stop & Start ne nécessite pas de
débranchement.
Batterie
AIDE RAPIDE
8

165
Vérifier la position de la valve
de roue par rapport à l'anneau
de l'enjoliveur de roue.
Position non conforme de la valve :
au dessous de l’anneau. Respecter le mode opératoire
de montage de l'enjoliveur, afin
d'éviter la cassure de la patte
de fixation et la déformation sur la
périphérie de l'enjoliveur de roue.
Déformation du bord de l'enjoliveur
au niveau de la valve, à cause du
mauvais montage.
Position conforme de la valve : au
dessus de l'anneau.
Changer une roue
AIDE RAPIDE
8

169
3. Indicateurs de direction

T
ype B, PY21W - 21W (ambre)
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


T
ournez le porte-lampe d'un quart
de tour, dans le sens inverse des
aiguilles d'une montre.
-

Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguille

s
d'une montre.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
2.

Feux de position



T

ype A, W5W - 5W
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


Extrayez le porte-lampe
monté par pression en tirant le
connecteur

.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
FEUX AVANT
1. Feux de croisement / Feux de
route


T
ype C, H4 - 55W
-

Ôtez le couvercle du milie
u en
tirant la languette en caoutchouc
souple.
-

Débranchez le connecteur
électrique.
-


Dégagez la languette de blocage.
-


Remplacez la lampe en veilla
nt à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.
-

Replacez la languette de
blocage.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
Changer une lampe
AIDE RAPIDE
8
