2014.5 OPEL ZAFIRA C ESP

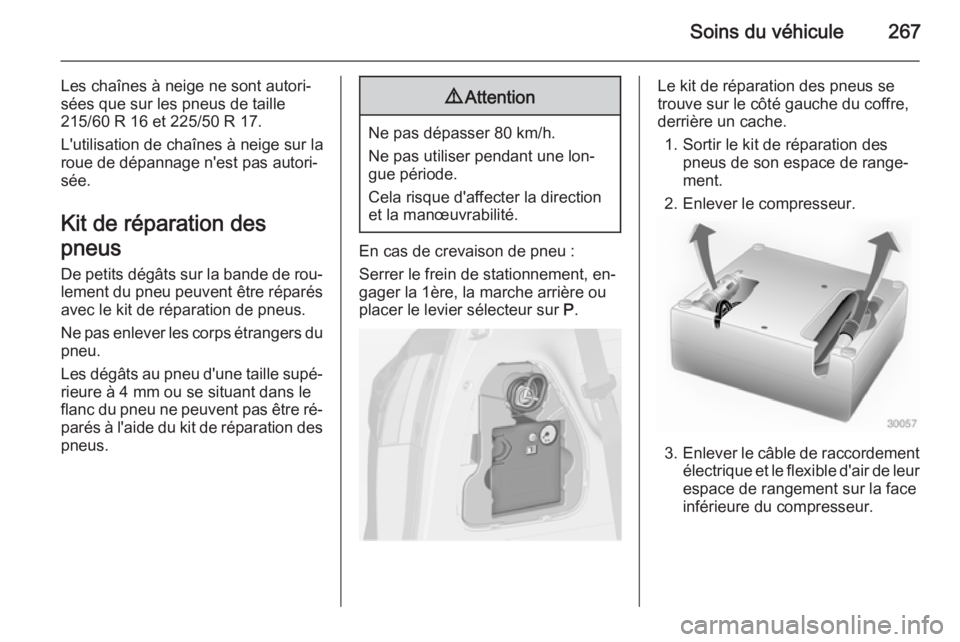

Soins du véhicule267
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
215/60 R 16 et 225/50 R 17.
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐lement du pneu peuvent être réparésavec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le flanc du pneu ne peuvent pas être ré‐ parés à l'aide du kit de réparation des
pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une lon‐
gue période.
Cela risque d'affecter la direction
et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve sur le côté gauche du coffre,
derrière un cache.
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.

276Soins du véhicule
4. Faire passer la sangle entre lesrayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage gauche arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les dos‐
siers de sièges arrière dépliés et engagés lors du rangement d'uneroue endommagée de taille nor‐
male dans le coffre.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être fi‐
xée grâce à une sangle.
Roue de dépannage temporaire
L'utilisation de la roue de dépannage
temporaire peut affecter la tenue de
route. Faire remplacer ou réparer le
pneu défectueux dès que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐ tre véhicule, monter la roue de se‐cours temporaire à l'avant et la roue
pleine à l'arrière.
Chaînes à neige 3 266.
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.

Soins du véhicule277Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la bat‐ terie d'un autre véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie.
■ Une batterie déchargée peut déjà geler à une température de 0 °C.
Dégeler la batterie gelée avant de raccorder les câbles de démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne doit pas être trop in‐
férieure à celle de la batterie dé‐
chargée.
■ Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie dé‐ chargée du réseau de bord.
■ Arrêter les appareils électriques non indispensables.
■ Pendant le démarrage par câblesauxiliaires, ne pas se pencher sur
la batterie.
■ Veiller à ce que les pinces- crocodiles des câbles auxiliaires de
démarrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en po‐
sition P.
■ Ouvrir les capuchons de protection
de la borne positive des deux bat‐teries.

284Service et maintenanceService et
maintenanceInformations générales ..............284
Fluides, lubrifiants et pièces re‐
commandés ............................... 285Informations générales
Informations sur l'entretien Il est important pour la sécurité, la fia‐bilité ainsi que pour le maintien de la
valeur de votre véhicule que tous les travaux d'entretien soient effectués
aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible au‐
près de votre atelier.
Affichage d'entretien 3 111.
Intervalles d'entretien pour
l'Europe L'entretien de votre véhicule est re‐
quis tous les 30 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine, Bul‐
garie, Chypre, Croatie, Danemark,
Espagne, Estonie, Finlande, France,Grèce, Groenland, Hongrie, Irlande,
Islande, Italie, Lettonie, Lituanie,
Luxembourg, Macédoine, Malte,
Monténégro, Norvège, Pays-Bas, Po‐
logne, Portugal, République tchèque, Roumanie, Royaume-Uni, Serbie,
Slovaquie, Slovénie, Suède, Suisse.
Affichage d'entretien 3 111.
Intervalles d'entretien pour l'international
L'entretien de votre véhicule est re‐ quis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les in‐
tervalles d'entretien pour l'Europe.
Affichage d'entretien 3 111.

Service et maintenance285
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le ki‐
lométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐cial et cela constituera aussi un argu‐
ment positif lors de la revente éven‐
tuelle du véhicule.
Périodicité d'entretien avec
calcul de durée de vie restante
de l'huile moteur
L'intervalle d'entretien est basé sur
plusieurs paramètres en fonction de
l'utilisation.
L'affichage de service vous signale
quand vidanger l'huile moteur.
Affichage d'entretien 3 111.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants
recommandés Utiliser uniquement des produits sa‐
tisfaisant les spécifications recom‐
mandées. L'utilisation de produit
n'étant pas en conformité à ces spé‐ cifications peut conduire à des dom‐
mages n'étant pas couverts par la ga‐
rantie.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont dan‐ gereux et peuvent être nocifs. Ma‐ nipuler avec prudence. Respecterles consignes figurant sur les réci‐ pients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la vis‐
cosité. La qualité de l'huile garantit, par ex. la propreté du moteur, la pro‐
tection contre l'usure et le contrôle du
vieillissement de l'huile, alors que la
classe de viscosité définit la capacité
d'écoulement de l'huile sur une cer‐
taine gamme de températures.
Dexos est la toute dernière qualité
d'huile moteur qui assure une protec‐
tion optimale aux moteurs à essence
et diesel. S'il n'est pas possible de s'en procurer, les huiles moteur d'au‐ tres qualités mentionnées doivent
être utilisées. Les recommandations
pour les moteurs à essence sont éga‐ lement valables pour les moteurs
fonctionnant au gaz naturel comprimé
(GNC), au gaz de pétrole liquéfié
(GPL) et à l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐
pérature ambiante minimale 3 289.
Appoint d'huile moteur
Les huiles moteur de différentes mar‐
ques et différents producteurs peu‐
vent être mélangées pour autant que vous respectiez les critères d'huilemoteur spécifiés qualité et viscosité.

286Service et maintenance
L'utilisation d'huiles moteur
ACEA A1/B1 et A5/B5 est interdite, car elles peuvent entraîner des dé‐
gâts du moteur à long terme dans cer‐
taines conditions d'utilisation.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐ pérature ambiante minimale 3 289.
Additifs supplémentaires d'huile
moteur
L'utilisation d'additifs supplémentai‐
res d'huile moteur peut entraîner des
dégâts et rendre la garantie caduque.
Classes de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex. SAE 5W-30.
Le premier chiffre, suivi d'un W, indi‐
que la viscosité à basse température
et le second chiffre, la viscosité à
haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 289.Toutes les classes de viscosité re‐
commandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC) ho‐ mologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un liquide de refroidissement conçu pour
offrir une excellente protection contre la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐
res allant jusqu'à -37 °C. Cette con‐
centration devrait être maintenue
toute l'année. L'utilisation d'additifs
supplémentaires pour liquide de re‐
froidissement dont le but est de pro‐
curer une protection supplémentaire
contre la corrosion ou d'assurer
l'étanchéité en cas de petites fuitespeut provoquer des problèmes de
fonctionnement. Nous déclinons
toute responsabilité quant aux consé‐ quences liées à l'utilisation d'additifs
supplémentaires pour liquide de re‐
froidissement.
Liquide de frein/ d'embrayage
Au fil du temps, le liquide de frein ab‐ sorbe l'humidité, ce qui réduit l'effica‐cité du freinage. Le liquide de frein
doit donc être remplacé à l'intervalle
spécifié.
AdBlue
Utiliser uniquement AdBlue pour ré‐
duire les oxydes d'azote dans les
émissions de gaz d'échappement
3 173.

310
Dispositif d'attelage ...................232
Données du moteur ...................292
E Éclairage de la console centrale 154
Éclairage de plaque d'immatriculation ....................253
Éclairage directionnel adaptatif ................................ 120, 146, 247
Éclairage du tableau de bord ....253
Éclairage en virage .....................146
Éclairage extérieur ......13, 120, 142
Éclairage intérieur ......152, 153, 253
Éclairage pour entrer dans le véhicule .................................. 154
Éclairage pour quitter le véhicule 154
Electronic Stability Control.......... 184
Electronic Stability Control désactivé ................................. 118
Electronic Stability Control et système antipatinage ..............118
Éléments de commande .............100
Emplacements de montage d'un système de sécurité pour enfant 64
Emploi d'une remorque .............231
En cas de panne ........................278
Enjoliveurs ................................. 266
Enregistrement des données du véhicule et vie privée ..............305Enregistrements des données
d'événements .......................... 305
Entretien ..................................... 284
Entretien extérieur .....................280
Entretien intérieur ......................283
Équipement électrique ................254
Équipements d'éclairage ............154
Espaces de rangement ................68
Essuie-glace / lave-glace avant . 102
Essuie-glace / lave-glace de lunette arrière ......................... 104
Essuie-glaces et lave-glaces .......15
Exécution du travail ...................237
F
Faible niveau de produit de lave- glace ....................................... 120
Faire le plein .............................. 224
Feu antibrouillard arrière ...........120
Feux antibrouillard .............151, 249
Feux arrière ............................... 249
Feux de détresse ................108, 150
Feux de jour ............................... 146
Feux de position. ........................142
Feux de recul ............................. 152
Feux de route ....................120, 144
Feux de route automatiques 120, 144
Feux de stationnement ..............152
Filet de sécurité ........................... 95
Filtre à particules ........................171Filtre à particules (pour diesel) ..
........................................ 118, 171
Filtre à pollens ........................... 164
Fluide d'échappement diesel ......173
Fluides et lubrifiants recommandés ........................ 285
Fonctionnement normal de la climatisation ........................... 164
Forme convexe ............................ 31
Frein à main........................ 180, 181 Freinage d'urgence actif .............202
Frein de stationnement ..............181
Frein de stationnement électrique ........................ 116, 181
Freins ................................. 180, 241
Fusibles ..................................... 254
G Galerie de toit .............................. 98
Garnitures ................................... 283
Gaz d'échappement ..................171
H
Horloge ....................................... 105
Huile moteur ...............238, 285, 289
I
Identification de fréquence radio (RFID) ..................................... 306
Identification du moteur ..............288

Copyright by ADAM OPEL AG, Rüsselsheim, Germany.Les données mentionnées dans cette publication correspondent à la situation indiquée. Adam Opel AG se réserve le droit d’apporter des modifications techniques, de l’équipement et de
la forme du véhicule par rapport aux indications reprises dans cette publication ainsi que des modifications de cette publication proprement dite.
Situation : janvier 2014, ADAM OPEL AG, Rüsselsheim.Imprimé sur papier blanchi sans chlore.
01/2014
*KTA-2722/5-FR*
KTA-2722/5-fr
