Sièges, systèmes de sécurité61
Le système d'airbag rideau ne pro‐
tège pas les passagers de la troi‐
sième rangée de sièges.9 Attention
Ne placer aucune partie du corps
ni objet dans la zone de déploie‐
ment de l'airbag.
Les crochets dans les poignées de cadre de toit peuvent uniquement
servir à suspendre des vêtements
légers, sans cintre. Ne pas garder
d'objets dans ces vêtements.
Désactivation d'airbag
Le système d'airbag pour passager
avant doit être désactivé si un sys‐
tème de sécurité pour enfant doit être
installé à cette place. Les systèmes
d'airbags rideau et latéral, les rétrac‐
teurs de ceinture et tous les systèmes d'airbags du conducteur restent ac‐
tifs.
Le système d'airbag de passager
avant peut être désactivé via un com‐
mutateur à clé situé sur le côté droit
de la planche de bord.
Utiliser la clé de contact pour choisir
la position :OFF *=l'airbag de passager avant
est désactivé et ne se dé‐
ploiera pas en cas de col‐
lision. Le témoin OFF *
s'allume continuellement
sur la console centrale. Un système de sécurité pour
enfant peut être installé en conformité avec le tableau
Emplacements de
montage d'un système de sécurité pour enfant
3 64. Le siège de pas‐
sager avant ne peut pas
être occupé par une per‐
sonne adulte.ON V=l'airbag de passager avant
est activé. Il ne faut pas
monter de système de sé‐ curité pour enfants.

62Sièges, systèmes de sécurité9Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand l'air‐ bag pour passager avant est ac‐
tivé.
Risque de blessure mortelle pour
un adulte quand l'airbag pour pas‐ sager avant est désactivé.
Si le témoin ON V
s'allume pendant
environ 60 secondes après avoir mis
le contact, le système d'airbags de
passager avant se gonflera en cas de collision.
Si les deux témoins sont allumés en
même temps, le système présente
une défaillance. Le statut du système
est indéterminé et personne n'est au‐ torisé à occuper le siège de passager
avant. Prendre immédiatement con‐
tact avec un atelier.
Ne changer de mode que si le
véhicule est à l'arrêt avec le contact
coupé.
L'état reste le même jusqu'au pro‐
chain changement.
Témoin de désactivation d'airbag
3 115.Systèmes de sécurité
pour enfant
Nous vous recommandons l'utilisa‐
tion du système de sécurité pour en‐
fants Opel car il a été spécialement
conçu pour votre véhicule.
Quand un système de sécurité pour
enfant est utilisé, respecter les ins‐
tructions de montage et d'utilisation
suivantes ainsi que celles fournies
par le fabricant du système de sécu‐
rité pour enfant.
Toujours se plier aux réglementations
locales ou nationales. Dans certains
pays, l'utilisation de systèmes de sé‐
curité pour enfant est interdite sur cer‐
tains sièges.

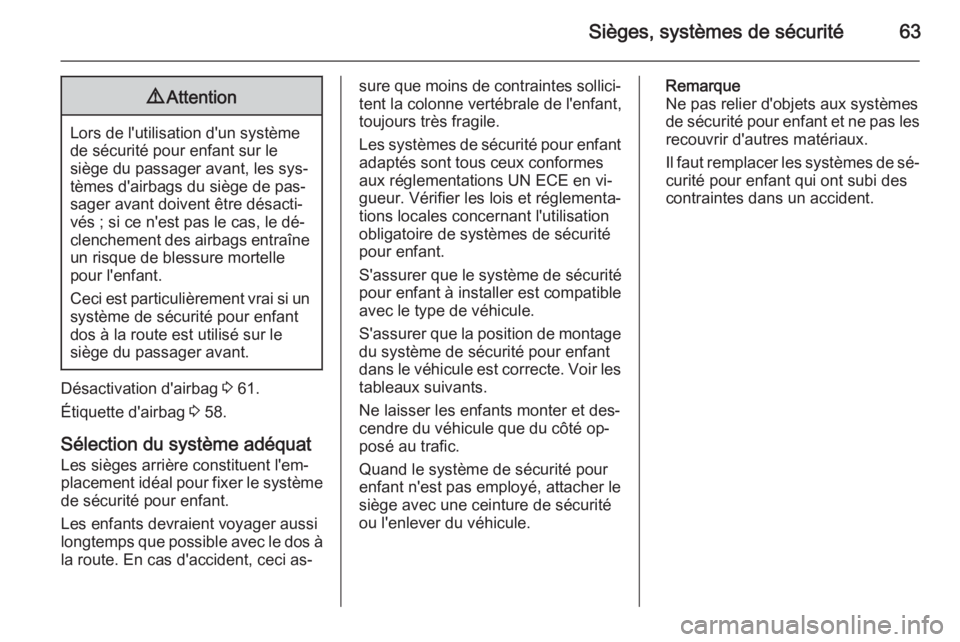

Sièges, systèmes de sécurité639Attention
Lors de l'utilisation d'un système
de sécurité pour enfant sur le
siège du passager avant, les sys‐
tèmes d'airbags du siège de pas‐
sager avant doivent être désacti‐
vés ; si ce n'est pas le cas, le dé‐
clenchement des airbags entraîne un risque de blessure mortelle
pour l'enfant.
Ceci est particulièrement vrai si un système de sécurité pour enfant
dos à la route est utilisé sur le
siège du passager avant.
Désactivation d'airbag 3 61.
Étiquette d'airbag 3 58.
Sélection du système adéquat Les sièges arrière constituent l'em‐
placement idéal pour fixer le système de sécurité pour enfant.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à
la route. En cas d'accident, ceci as‐
sure que moins de contraintes sollici‐
tent la colonne vertébrale de l'enfant,
toujours très fragile.
Les systèmes de sécurité pour enfant adaptés sont tous ceux conformes
aux réglementations UN ECE en vi‐
gueur. Vérifier les lois et réglementa‐
tions locales concernant l'utilisation
obligatoire de systèmes de sécurité
pour enfant.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les
tableaux suivants.
Ne laisser les enfants monter et des‐
cendre du véhicule que du côté op‐ posé au trafic.
Quand le système de sécurité pour
enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.Remarque
Ne pas relier d'objets aux systèmes de sécurité pour enfant et ne pas les recouvrir d'autres matériaux.
Il faut remplacer les systèmes de sé‐
curité pour enfant qui ont subi des
contraintes dans un accident.

64Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeairbag activéairbag désactivé
Groupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UXUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UXUGroupe I : 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UXUGroupe II : de 15 à 25 kg
ou environ de 3 mois à 7 ansXXUXUGroupe III : de 22 à 36 kg
ou environ de 6 mois à 12 ansXXUXU1=Si le système de sécurité pour enfant est attaché par une ceinture de sécurité à trois points, régler le siège à sa
hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point
d'ancrage supérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position
verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucle.U=Valable universellement en combinaison avec ceinture de sécurité à trois points.X=Pas de système de sécurité pour enfant autorisé dans cette catégorie de poids.

Sièges, systèmes de sécurité65
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX
Catégorie de poidsCatégorie de
tailleFixation
Sur le siège du
passager
avantSur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeGroupe 0 : jusqu'à 10 kgEISO/R1XILXXGroupe 0+ : jusqu'à 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGroupe I : 9 à 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGroupe II : 15 à 25 kg ou environ
de 3 à 7 ansXILXXGroupe III : 22 à 36 kg ou environ
de 6 à 12 ansXILXX

66Sièges, systèmes de sécurité
IL=Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF=Convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X=Pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Siège et catégorie de taille ISOFIX
A - ISO/F3=Système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO/F2=Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO/F2X=Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.C - ISO/R3=Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de
poids jusqu'à 18 kg.D - ISO/R2=Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO/R1=Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.

Sièges, systèmes de sécurité67Systèmes de sécurité pour
enfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
par IL dans le tableau.
Les étriers de fixation ISOFIX sont si‐
gnalés par une étiquette sur le dos‐
sier.
Avant de fixer un siège enfant, régler
l'appuie-tête pour utiliser la position
3 39.
Lors de l'utilisation de systèmes de
sécurité pour enfant ISOFIX sur la
deuxième rangée de sièges, il est
conseillé de régler le siège latéral cor‐ respondant à la troisième encoche à
partir de la position arrière, pour les
sièges de base. Le siège lounge, si le
véhicule en est doté, doit être en po‐
sition normale 3 47.
Systèmes de sécurité pour enfant Top-Tether
Les anneaux de fixation Top-Tether
sont signalés par le symbole : d'un
siège pour enfant.En fonction des équipements spécifi‐
ques au pays, le véhicule peut être
doté de deux ou trois oeilletons d'at‐
tache.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐
ther. La sangle doit alors passer entre les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

Rangement73
Console arrière
Un tiroir de rangement est disposé
sur l'arrière du FlexConsole. Tirer
pour l'ouvrir.
Avertissement
N'est pas destiné aux cendres ou
tout autre article incandescent.
Système de transport
arrière
Système de transport arrière
pour quatre vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer deux
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Il est possible de fixer deux
vélos supplémentaires sur un adap‐
tateur. Le transport d'autres objets
n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 80 kg avec
un adaptateur fixé et de 60 kg sans
l'adaptateur. La charge maximale par
vélo sur le support de transport ex‐
tractible est de 30 kg. Ceci permet la
fixation de vélos électriques sur le
support de transport extractible. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport arrière doit être rétracté
dans le plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.
