2014.5 OPEL ZAFIRA C Manual de utilizare (in Romanian)

Îngrijirea autovehiculului247
Lămpile de semnalizare din faţă(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (3)
1. Rotiţi soclul becului (3) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

248Îngrijirea autovehiculului
2. Demontaţi becul din soclu printragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Iluminatul în curbă (1) .
Lămpile de semnalizare din faţă (2) .
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi sunt proiectate ca diode emiţătoare de lumină (LED-uri)
şi nu pot fi modificate.
Iluminatul în curbă (1) 1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

Îngrijirea autovehiculului249
3. Decuplaţi prin tragere becul dinfişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de semnalizare din faţă
(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Proiectoarele de ceaţă
Aceste becuri sunt accesibile de sub
autovehicul.

250Îngrijirea autovehiculului
1. Desfaceţi şuruburile exterioareale capacului, marcate cu săgeţi.
2. Ridicaţi capacul cu ajutorul balamalelor.
Rotiţi soclul becului în sens
antiorar şi scoateţi-l din reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
5. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
6. Montaţi capacul cu ajutorul şuruburilor.
Lămpile de poziţie din
spate
1. Ridicaţi capacul cu şuruburi cu ajutorul balamalelor.

Îngrijirea autovehiculului251
2. Desfaceţi şuruburile marcate cusăgeţi.
3. Extrageţi cu atenţie corpul lămpii din ştifturile de susţinere şi
îndepărtaţi-l.
4. Detaşaţi fişa de conectare din ansamblul lămpii.
5. Demontaţi şi înlocuiţi becul prinrăsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)
Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi schimbată.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare cu ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.

252Îngrijirea autovehiculului
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate Aceste becuri sunt accesibile de sub
autovehicul.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.

Îngrijirea autovehiculului253
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi
toate luminile.Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3.Trageţi becul din soclu şi înlocuiţi-
l.

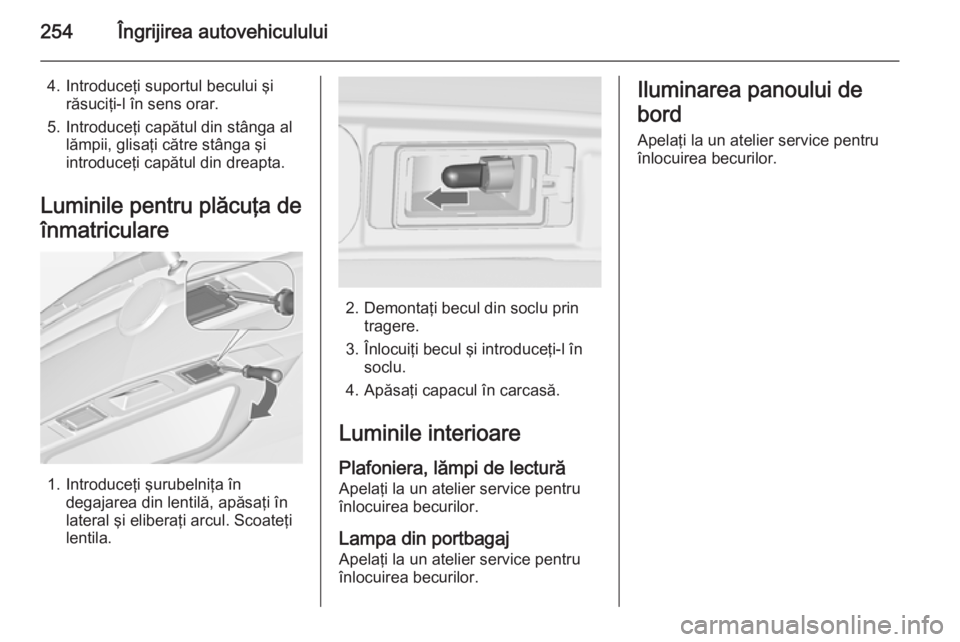

254Îngrijirea autovehiculului
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin
tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.
