Körning och hantering191Föremål med ett väldigt litet reflek‐terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Sensorn kan upptäcka ett föremål
som inte finns (ekostörning) som or‐
sakas av yttre akustiska eller meka‐
niska störningar.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Det avancerade parkeringshjälpsys‐
temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
den främre och bakre stötfångaren.
Knapp D
Avancerad parkeringshjälp och par‐
keringshjälp 3 188 manövreras med
samma knapp. Aktivera eller inaktiv‐
era parkeringshjälpen genom att
trycka kort en gång på knappen .
Aktivera eller inaktivera den avance‐
rade parkeringshjälpen genom att
hålla knappen D intryckt i ungefär
en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.

194Körning och hantering
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort
deaktiveras systemet. Tryck på knap‐
pen D i ungefär en sekund för att
aktivera systemet och söka efter en ny parkeringsficka.
Viktiga tips för användningen av
parkeringshjälpsystemen9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.

Körning och hantering195
Observera!
Innan du använder den avancerade
parkeringshjälpen för första gången
måste fordonet ha körts minst 40 km
för att systemet automatiskt ska ka‐
libreras.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐
lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.

196Körning och hantering
Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 126.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 256.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad
för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.

Körning och hantering197
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Frånkoppling
Kameran inaktiveras när en viss hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.

234BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme, stöldlarm7Fläktstyrning, motorstyrenhet,
växellådans styrenhet8Lambdasond, motorkylning9Bakrutesensor10Batterisensor11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS14Bakrutetorkare

Bilvård235
NrStrömkrets15Motorstyrenhet16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Stopp/start-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållareNrStrömkrets32Airbag33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Yttre backspegel, regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare, bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–NrStrömkrets47Signalhorn48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51Luftlucka52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.

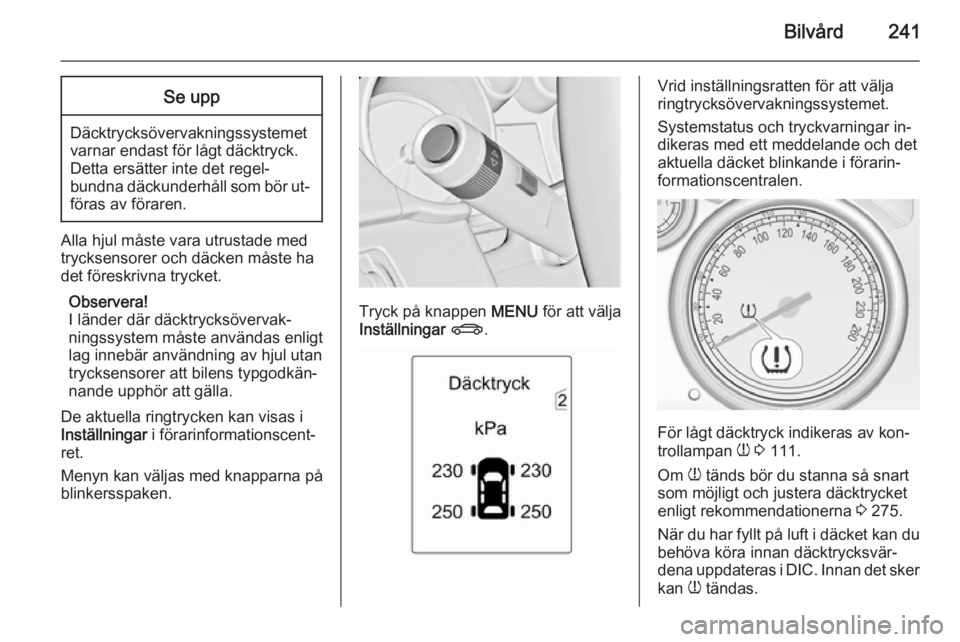

Bilvård241Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas med knapparna på
blinkersspaken.
Tryck på knappen MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
För lågt däcktryck indikeras av kon‐
trollampan w 3 111.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 275.
När du har fyllt på luft i däcket kan du behöva köra innan däcktrycksvär‐
dena uppdateras i DIC. Innan det sker
kan w tändas.
