142Kørsel og betjening
Bemærkninger
Parkeringsassistenten deaktiveres,
når den bagmonterede cykelholde‐
rer er udskudt.
Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets synsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. under kofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen
før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret i bagklappens
håndtag og har en synsvinkel på
130°.
På grund kameraets høje placering
kan den bageste kofanger ses på dis‐ playet som en guide for positionen.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Advarselssymboler
Advarselssymboler er angivet som
trekanter 9 på det billede, som viser
forhindringer registreret af den avan‐
cerede parkeringsassistents bag‐
sensorer.

172Pleje af bilen
Nr.Strømkreds1Soltag2Sidespejle3–4–5Styremodul for elektrisk bremse6Intelligent batterisensor7–8Gearkassestyreenhed9Karrosseristyreenhed10Forlygteregulering11Bagrudevisker12El-bagrude13Forlygteaktuator (venstre side)14El-opvarmede sidespejle15–16Sædevarme17GearkassestyreenhedNr.Strømkreds18Motorstyreenhed19Brændstofpumpe20–21Køleblæser22–23Tændspole, motorstyreenhed24Vaskerpumpe25Forlygteaktuator (højre side)26Motorstyreenhed27–28Motorstyreenhed29Motorstyreenhed30Udstødningssystem31Venstre fjernlys32Højre fjernlys33Motorstyreenhed34HornNr.Strømkreds35Klimaanlæg, airconditionsystem36Tågeforlygte
J-hus-sikringer
Nr.Strømkreds1Styremodul for elektrisk bremse2Forrudevisker3Motorstyreenhed4Motorstyreenhed5–6Brændstofvarmer7–8Køleblæser9Køleblæser10Motorstyreenhed, gløderør11Starter

174Pleje af bilen
Nr.Strømkreds16Adaptive Forward Lighting (AFL)17El-rude, fører18Regnsensor19Reserve20Rat21Gearkassestyreenhed22Cigarettænder23Reserve24Reserve25Reserve26Visning27Instrumentpanel, gruppe28Adaptive Forward Lighting (AFL)29Reserve30Reserve31Instrumentpanel, gruppe32Infotainment, ekstra, stikdåseNr.Strømkreds33Display, Infotainment-system34Onstar UHP/DAB
S/B-sikringer
Nr.Strømkreds01Reserve02Reserve03El-ruder foran04El-ruder bag05Logistikmodus06Reserve07Reserve08ReserveSikringsboks i lastrum
Placeret i venstre side af bagagerum‐met.
Afmonter dækslet for at få adgang til
sikringerne.

Pleje af bilen175
Minisikringer
Nr.Strømkreds1LPG-system2Indvendigt spejl, bakkamera3Vand i brændstof-sensor4Reserve5Påhængsstikdåse6Opvarmet rat7Reserve8Anhænger-kontrolmodul9Sæde, lændestøtte, fører10Sæde, lændestøtte, passager11Forstærker12Påhængsstikdåse13Firehjulstræk14Reserve15LPG-system16ReserveNr.Strømkreds17Reserve18Reserve
S/B-sikringer
Nr.Strømkreds19El-betjent sæde, fører20El-betjent sæde, passager21Anhænger-kontrolmodul22Spændingsomformer23Tændingssystem24Forlygtesprinkler25Reserve26Reserve27Reserve

178Pleje af bilen9Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Dæktrykovervågning
Dæktryksovervågningssystemet bru‐
ger radio- og sensorteknologi til at
kontrollere dæktryk.
Alle hjul skal være forsynet med tryk‐
følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
Dæktryksovervågningssystemet
overvåger dæktrykket i dækkene og
sender dæktryksaflæsningerne til en
modtager i bilen.
Alle dæk, inklusive reservehjulet, skal
kontrolleres månedligt, når de er
kolde. Følg det anbefalede dæktryk
på dæktryksmærkaten.
Kontrollampen w lyser, når dæktryk‐
ket er meget lavt på et eller flere dæk.
Kontroller dæktrykket snarest muligt,
og pump dem til det anbefalede tryk
3 177.
Når systemet registrerer en fejl, blin‐
ker w i ca. et minut og lyser derefter
konstant. Dette gentager sig ved ef‐ terfølgende starter, så længe fejlen
foreligger.
Når w er tændt, kan systemet ikke re‐
gistrere eller signalere lavt dæktryk,
som det er meningen.
Overvågningssystem fordæktryk
Dæktryksovervågningssystemet er beregnet til at advare føreren, når der
er et problem med lavt dæktryk. Sy‐
stemets sensorer er monteret på
hvert dæk, men ikke på reservehjulet. Dæktryksovervågningssystemetovervåger dæktrykket og sender
dæktryksaflæsningerne til en modta‐ ger i bilen.
Når der registreres et dæk med lavt
dæktryk lyser w. Stop så hurtigt som
muligt, og fyld luft i dækkene til det
anbefalede dæktryk 3 177.
En ekstra advarselsmeddelse eller en
advarselskode vises i førerinforma‐
tionscentret 3 96.
Kontrollampen for lavt dæktryk og en
advarselsmeddelelse eller -kode
tænder ved hver tændingscyklus, ind‐ til dækkene har det korrekte dæktryk.

Pleje af bilen179
Dæktryksovervågningssyste‐
mets fejlkontrollampe og
meddelelseskode Dæktryksovervågningssystemet fun‐
gerer ikke korrekt, hvis en eller flere
af sensorerne mangler eller ikke fun‐
gerer korrekt. Når systemet registre‐
rer en fejl, blinker w i ca. et minut og
lyser derefter. Der vises desuden en
advarselsmeddelelse eller en kode.
Visningen af dæktryksovervågnings‐
systemets fejlkontrollampe og en ad‐
varselsmeddelelse eller kode tænder
for hver tændingscyklus, indtil fejlen
er rettet. Nogle af de forhold, der kan
få dem til at tænde, er:
■ Et af dækkene er blevet udskiftet med reservehjulet, som ikke har endæktryksovervågningssensor.
■ Dæktryksovervågningssensorens matchingproces blev ikke udført el‐
ler ikke gennemført korrekt efter
ombytning af dækkene. Fejlkontrol‐ lampen og advarselsmeddelelsen
eller koden skal slukke, når senso‐
rens matchingproces er korrektgennemført. Se "Dæktryksover‐ vågningssensorens matchingpro‐
ces" senere i dette afsnit.
■ En eller flere dæktryksovervåg‐ ningssensorer mangler eller er be‐
skadiget. Advarselsmeddelelsen
eller koden og fejlkontrollampen
skal slukke, når dæktryksovervåg‐
ningssensorerne er monteret, og
sensormatchingprocessen er ud‐
ført korrekt. Henvend dig til et værk‐
sted for service.
■ Reservedæk eller -hjul passer ikke til de originale dæk eller hjul. Andredæk og hjul end dem, der anbefa‐
les, kan forhindre dæktryksover‐
vågningssystemet i at fungere kor‐
rekt.
■ Betjening af elektronisk udstyr eller
at være i nærheden af anlæg, der
anvender radiobølgefrekvenser
som dæktryksovervågningssyste‐
met, kan medføre funktionsfejl for
systemets sensorer.
Hvis dæktryksovervågningssyste‐
met ikke fungerer korrekt, kan det
ikke registrere eller signalere, hvis
dæktrykket er lavt. Henvend dig tilet værksted for service, hvis dæk‐
tryksovervågningssystemets fejl‐
kontrollampe og en advarselsmed‐
delelse eller kode tænder og bliver
ved med at lyse.
Dæktryksovervågningssenso‐ rens matchingproces
Hver dæktryksovervågningssensor
har en entydig id-kode. Id-koden skal
tilpasses en ny dæk/hjulposition, efter
at dækket er blevet ombyttet eller ef‐
ter udskiftning af én eller flere af dæk‐ tryksovervågningssensorerne. Dæk‐
tryksovervågningssensorens mat‐
chingproces skal også udføres efter
udskiftning af et reservehjul med et
dæk, der er udstyret med en dæk‐
tryksovervågningssensor.
Fejlkontrollampen og advarselsmed‐ delelsen eller koden skal slukke ved
næste tændingscyklus. Sensorerne
er tilpasset til dæk/hjulpositionerne
ved hjælp af et indkodningsværktøj
for dæktryksovervågningssensoren i
følgende rækkefølge: dækket på fø‐
rersidens forhjul, passagersidens for‐
hjul, passagersidens baghjul og fø‐
rersidens baghjul. Henvend dig til et

180Pleje af bilen
værksted for service eller for at købe
indkodningsværktøjet. Du har
to minutter til at tilpasse den første
dæk/hjulposition og fem minutter i alt
til alle fire dæk/hjulpositioner. Hvis det
tager længere tid, stopper tilpas‐
ningsprocessen og skal genstartes.
Dæktryksovervågningssensorens
matchingproces er.
1. Aktiver parkeringsbremsen.
2. Slå tændingen til.
3. Tryk på knappen MENU på blink‐
lysarmen for at vælge Bil informa‐
tionsmenu på førerinformations‐
centret.
4. Brug fingerhjulet til at rulle til dæk‐
tryksmenuen.
5. Tryk på knappen SET/CLR for at
starte sensorens matchingpro‐
ces. Der skal vises en medde‐
lelse, der anmoder om accept af
processen.
6. Tryk på knappen SET/CLR igen
for at bekræfte valget. Hornet ly‐
der to gange for at angive, at mod‐ tageren er i indkodningstilstand.7. Start med dækket på førersidens forhjul.
8. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktryksover‐
vågningssensoren. Et bip fra hor‐
net bekræfter, at sensoridentifika‐ tionskoden er blevet tilpasset
denne dæk- og hjulposition.
9. Fortsæt til dækket på passagersi‐
dens forhjul, og gentag procedu‐
ren i trin 8.
10. Fortsæt til dækket på passagersi‐
dens baghjul, og gentag procedu‐
ren i trin 8.
11. Fortsæt til dækket på førersidens baghjul, og gentag proceduren i
trin 8. Hornet lyder to gange for at
indikere, at sensoridentifikations‐
koden er blevet tilpasset dækket
på førersidens baghjul, og at dæk‐ tryksovervågningssensorens
matchingproces ikke længere er
aktiv.12. Slå tændingen fra.
13. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktryksmærkaten.
Mønsterdybde
Kontroller mønsterdybden regel‐ mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedshensyn anbefales det,
at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.

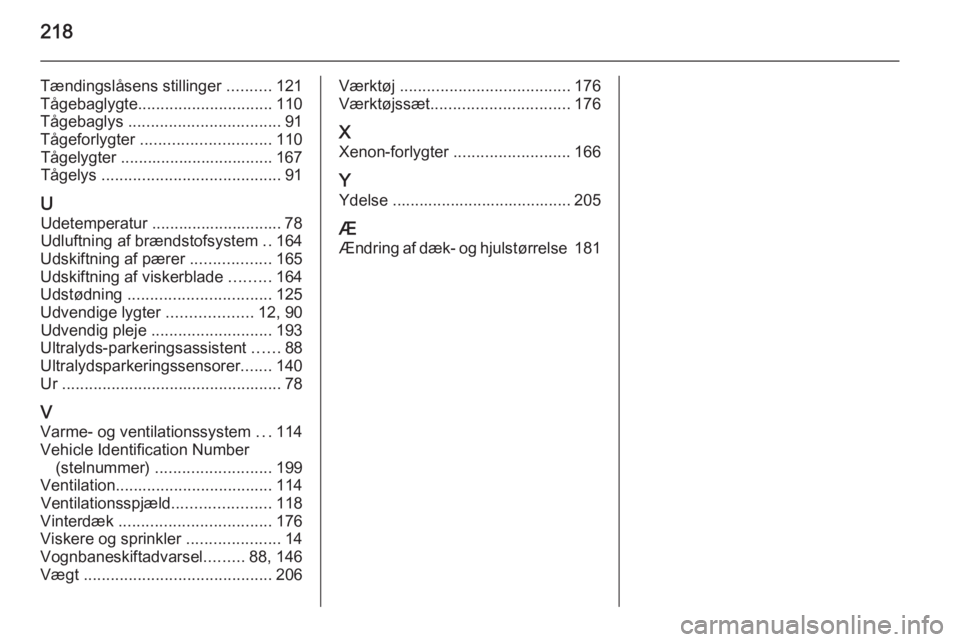

218
