Vezetés és üzemeltetés207

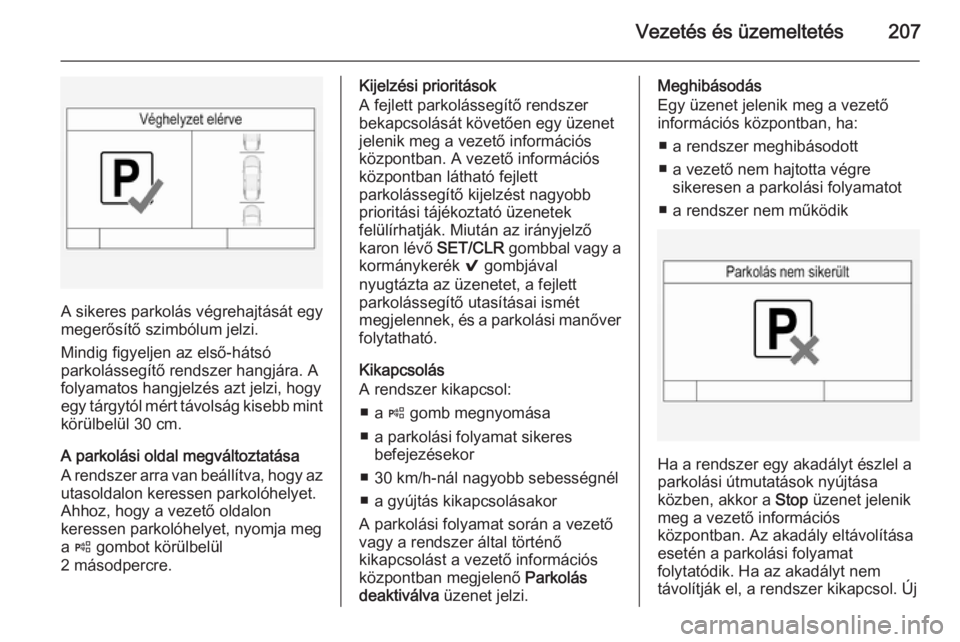

A sikeres parkolás végrehajtását egy
megerősítő szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy az utasoldalon keressen parkolóhelyet.
Ahhoz, hogy a vezető oldalon
keressen parkolóhelyet, nyomja meg
a ( gombot körülbelül
2 másodpercre.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb
prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR gombbal vagy a
kormánykerék 9 gombjával
nyugtázta az üzenetet, a fejlett
parkolássegítő utasításai ismét
megjelennek, és a parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
■ a ( gomb megnyomása
■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél
■ a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs központban megjelenő Parkolás
deaktiválva üzenet jelzi.Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ a rendszer meghibásodott
■ a vezető nem hajtotta végre sikeresen a parkolási folyamatot
■ a rendszer nem működik
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új

208Vezetés és üzemeltetés

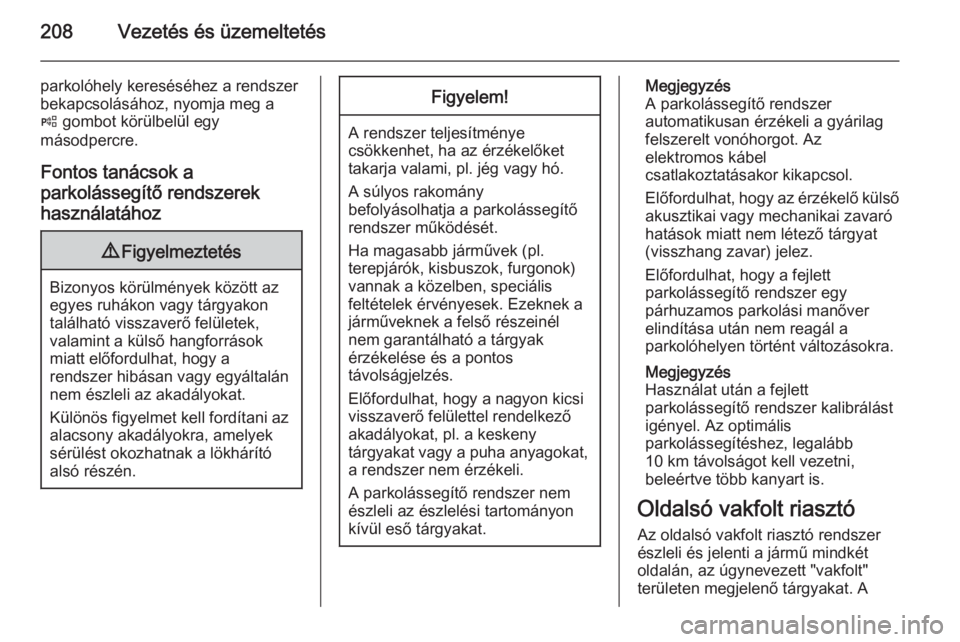

parkolóhely kereséséhez a rendszer
bekapcsolásához, nyomja meg a
( gombot körülbelül egy
másodpercre.
Fontos tanácsok a
parkolássegítő rendszerek
használatához9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Használat után a fejlett
parkolássegítő rendszer kalibrálást igényel. Az optimális
parkolássegítéshez, legalább
10 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A

Vezetés és üzemeltetés209

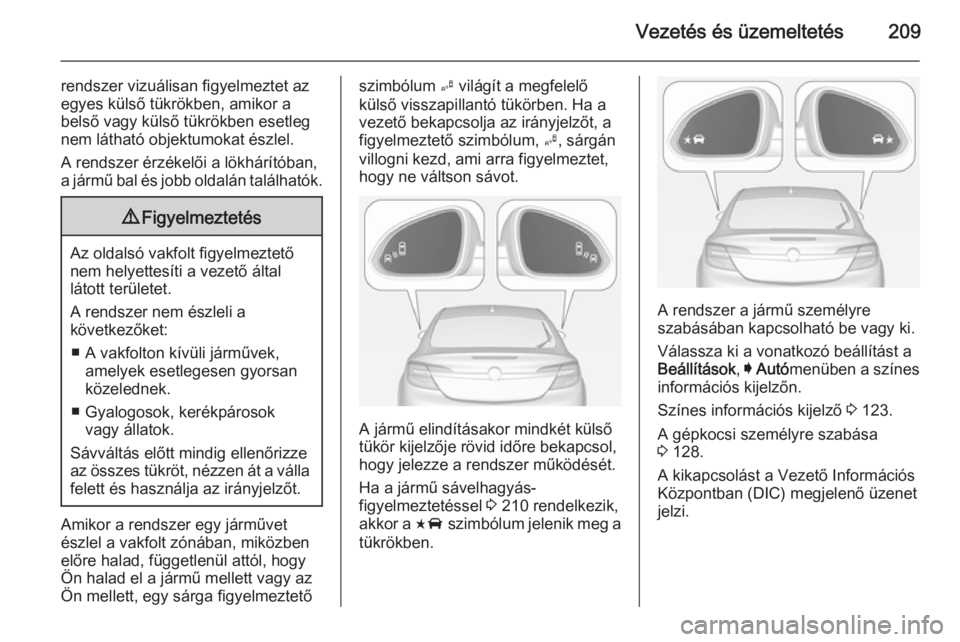

rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztető
szimbólum B világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Ha a jármű sávelhagyás-
figyelmeztetéssel 3 210 rendelkezik,
akkor a F szimbólum jelenik meg a
tükrökben.
A rendszer a jármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.

210Vezetés és üzemeltetés

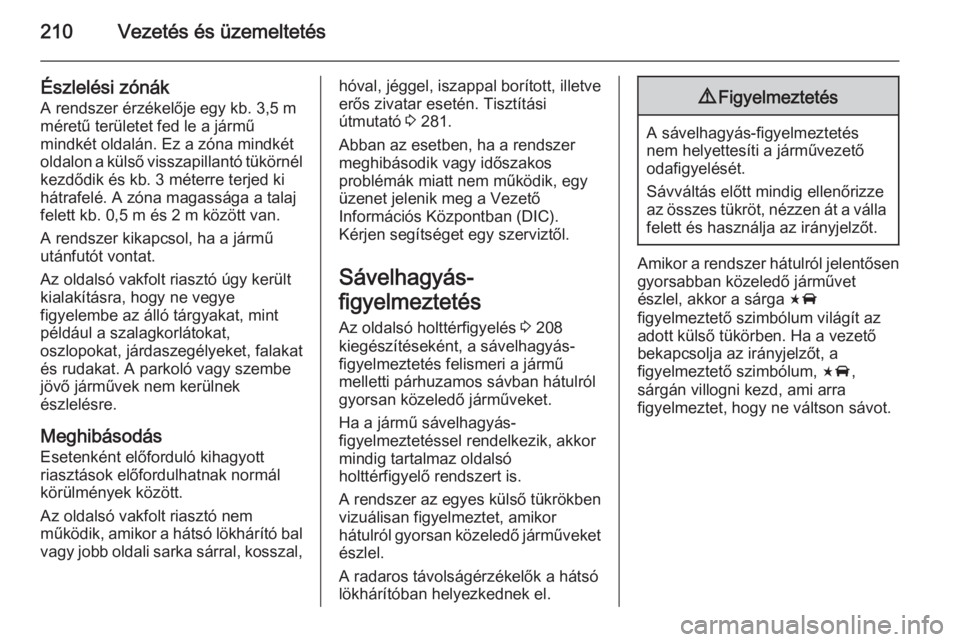

Észlelési zónákA rendszer érzékelője egy kb. 3,5 m
méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 281.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szerviztől.
Sávelhagyás-
figyelmeztetés Az oldalsó holttérfigyelés 3 208
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a jármű sávelhagyás-
figyelmeztetéssel rendelkezik, akkor
mindig tartalmaz oldalsó
holttérfigyelő rendszert is.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, F,
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.

Vezetés és üzemeltetés211

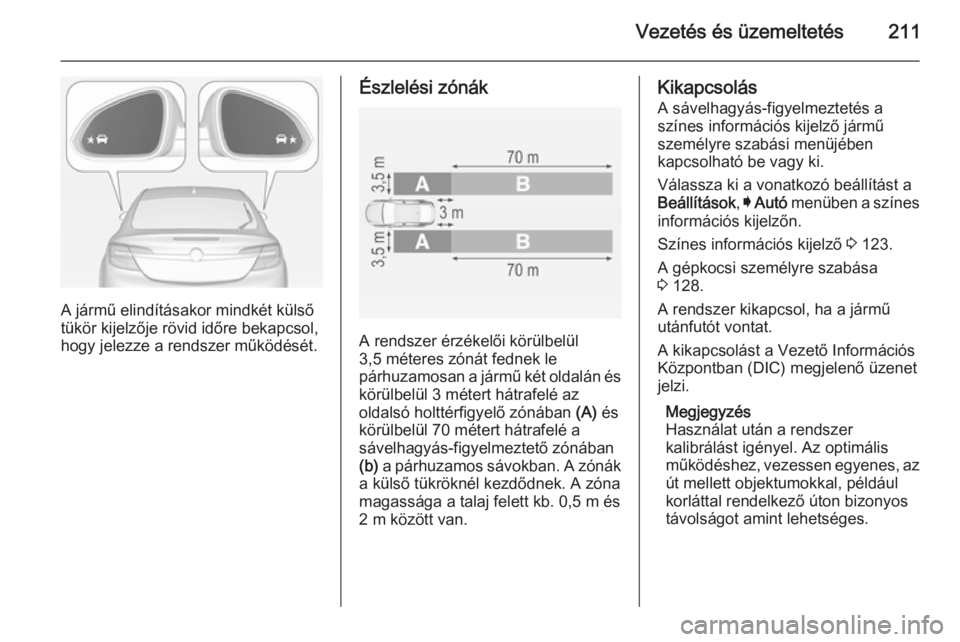

A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a
sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Kikapcsolás
A sávelhagyás-figyelmeztetés a színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Megjegyzés
Használat után a rendszer
kalibrálást igényel. Az optimális
működéshez, vezessen egyenes, az út mellett objektumokkal, például
korláttal rendelkező úton bizonyos
távolságot amint lehetséges.

212Vezetés és üzemeltetés

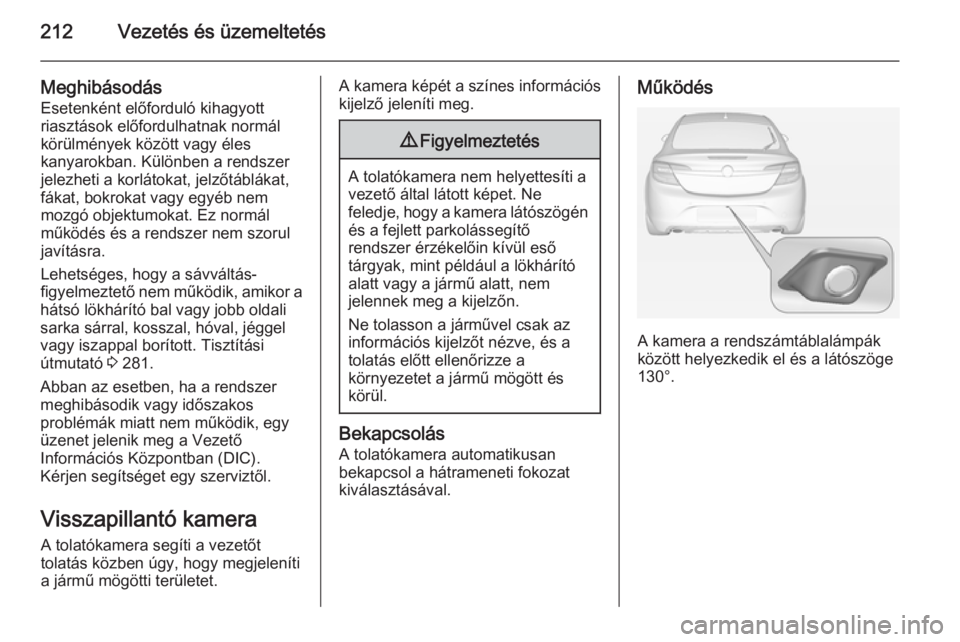

MeghibásodásEsetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. Különben a rendszer jelezheti a korlátokat, jelzőtáblákat,
fákat, bokrokat vagy egyéb nem
mozgó objektumokat. Ez normál
működés és a rendszer nem szorul
javításra.
Lehetséges, hogy a sávváltás-
figyelmeztető nem működik, amikor a
hátsó lökhárító bal vagy jobb oldali
sarka sárral, kosszal, hóval, jéggel
vagy iszappal borított. Tisztítási
útmutató 3 281.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben úgy, hogy megjeleníti
a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.

Vezetés és üzemeltetés213

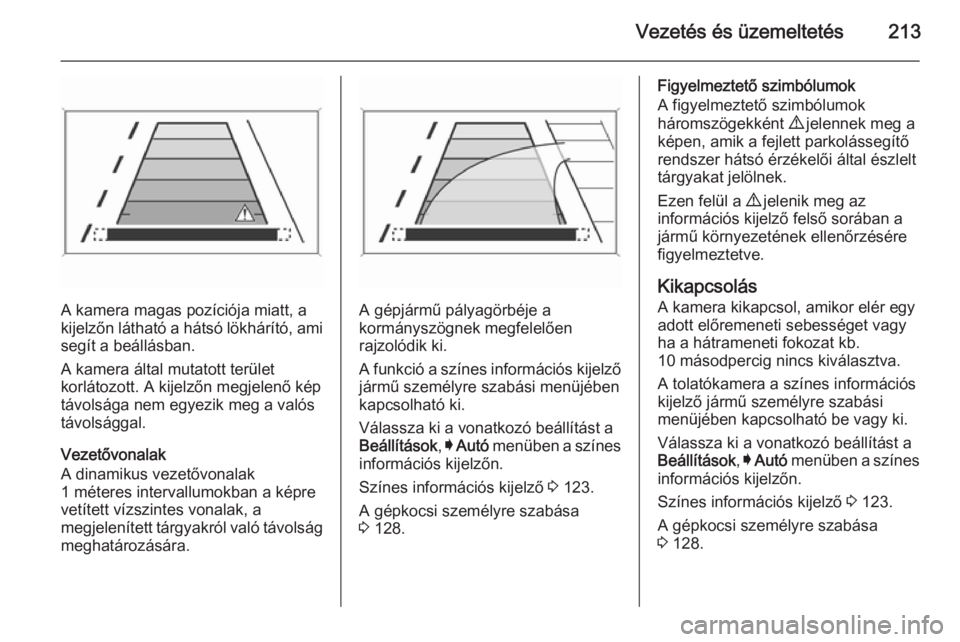

A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció a színes információs kijelző
jármű személyre szabási menüjében
kapcsolható ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
KikapcsolásA kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera a színes információs
kijelző jármű személyre szabási
menüjében kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.

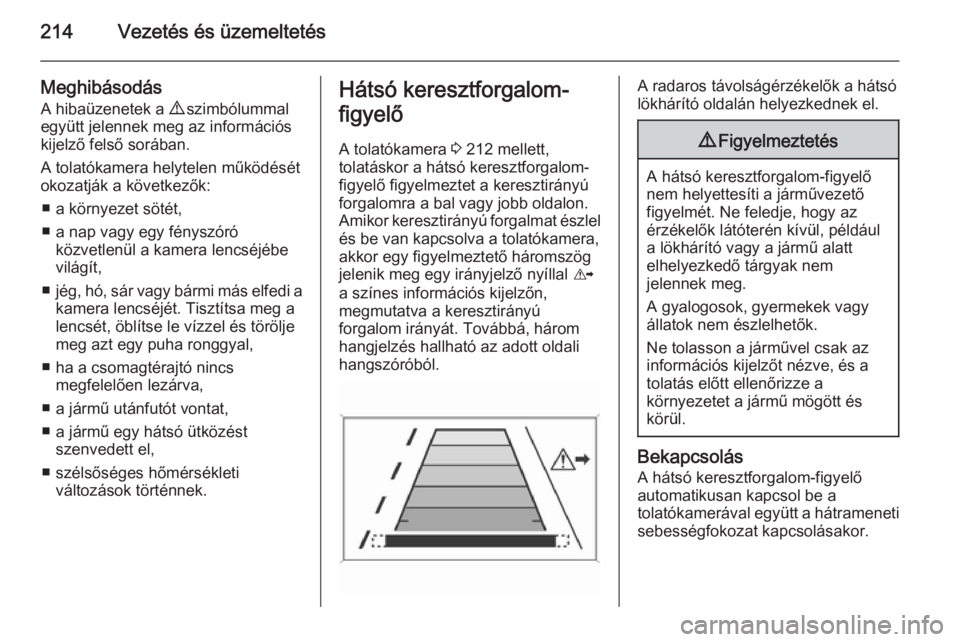

214Vezetés és üzemeltetés
MeghibásodásA hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ a környezet sötét,
■ a nap vagy egy fényszóró közvetlenül a kamera lencséjébe
világít,
■ jég, hó, sár vagy bármi más elfedi a
kamera lencséjét. Tisztítsa meg a lencsét, öblítse le vízzel és törölje
meg azt egy puha ronggyal,
■ ha a csomagtérajtó nincs megfelelően lezárva,
■ a jármű utánfutót vontat,
■ a jármű egy hátsó ütközést szenvedett el,
■ szélsőséges hőmérsékleti változások történnek.Hátsó keresztforgalom-
figyelő
A tolatókamera 3 212 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel és be van kapcsolva a tolatókamera,
akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn,
megmutatva a keresztirányú
forgalom irányát. Továbbá, három
hangjelzés hallható az adott oldali hangszóróból.A radaros távolságérzékelők a hátsó
lökhárító oldalán helyezkednek el.9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.
