2014.5 OPEL INSIGNIA instrument panel

10Kort og godtOversigt over instrumentpanel

Nøgler, døre og ruder35
Sluk for kabine- og hældningsover‐
vågningen, når der efterlades dyr i bi‐
len, da store mængder ultralydssig‐
naler eller bevægelser udløser alar‐
men. Den skal også slukkes, når bilen befinder sig på en færge eller et tog.
1. Luk bagklappen, motorhjelmen, ruderne og soltaget.
2. Tryk på knappen o. Lysdioden i
knappen o lyser i højst
10 minutter.
3. Luk dørene.
4. Aktiver tyverialarmen.
Der vises en statusmeddelelse i fø‐
rerinformationscentret.Status-lysdiode
Status-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:
Diode
tændt=test, armerings-
forsinkelse.Dioden
blinker
hurtigt=døre, bagklap eller mo‐
torhjelm ikke lukket kor‐
rekt, eller fejl i systemet.
Status efter at systemet er armeret:
Dioden
blinker
langsomt=systemet er armeret.Ved fejl søges hjælp på et værksted.
Deaktivering Fjernbetjening: Oplåsning af bilen
ved tryk på c deaktiverer tyverialar‐
men.
Elektronisk nøglesystem: Oplåsning
af bilen ved at trykke på knappen på et udvendigt dørhåndtaget deaktive‐
rer tyverialarmen.
Systemet deaktiveres ikke, når fører‐ døren låses op med nøglen eller med
centrallåseknappen i kabinen.

Sæder, sikkerhed57
Brug af sikkerhedssele undergraviditet9 Advarsel
Hofteselen skal anbringes så lavt
som muligt over bækkenet for at
forhindre tryk mod underlivet.
Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De tøm‐ mes også så hurtigt, at det ofte ikke
bemærkes ved et uheld.9 Advarsel
Hvis systemerne håndteres for‐
kert, kan de pludselig blive udløst
eksplosionsagtigt.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette om‐
råde.
Airbaggenes afdækninger må ikke
overklæbes eller på anden vis be‐
klædes.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har væ‐
ret udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på airbagsystemet, da bilens typegod‐
kendelse ellers bortfalder.
Når airbaggene pustes op, slipper der varme gasser ud, som kan forårsage
forbrændinger.
Kontrollampe v for airbagsystemer
3 103.
Barnesæder på forsæde i
passagersiden med airbags Advarsel i henhold til ECE R94.02:

60Sæder, sikkerhed
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐
ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kai‐
tstud iste, sest see võib põhjustada
LAPSE SURMA või TÕSISE VIGA‐
STUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan ji‐
sta’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Udover advarslen i henhold til
ECE R94.02 må der af sikkerheds‐
hensyn aldrig anbringes fremad‐
vendte barnesæder på forsædet i
passagersiden med aktiv frontairbag.9 Fare
Brug ikke et barnesæde på pas‐
sagersædet, når frontairbaggen er aktiveret.
Airbagmærkaten er placeret på
begge sider af passagerforsædets
solskærm.
Deaktivering af airbag 3 62.
Frontairbags
Frontairbagsystemet består af en air‐
bag i rattet og én i instrumentpanelet
i højre side. De er mærket med ordet
AIRBAG .
Frontairbagsystemet udløses i til‐
fælde af frontalkollision af en vis al‐
vorlighed. Tændingen skal være slået
til.
De oppustede airbags dæmper stø‐
det og nedsætter dermed risikoen for
kvæstelser af overkrop og hoved be‐
tydeligt for personerne, der sidder på
forsædet.

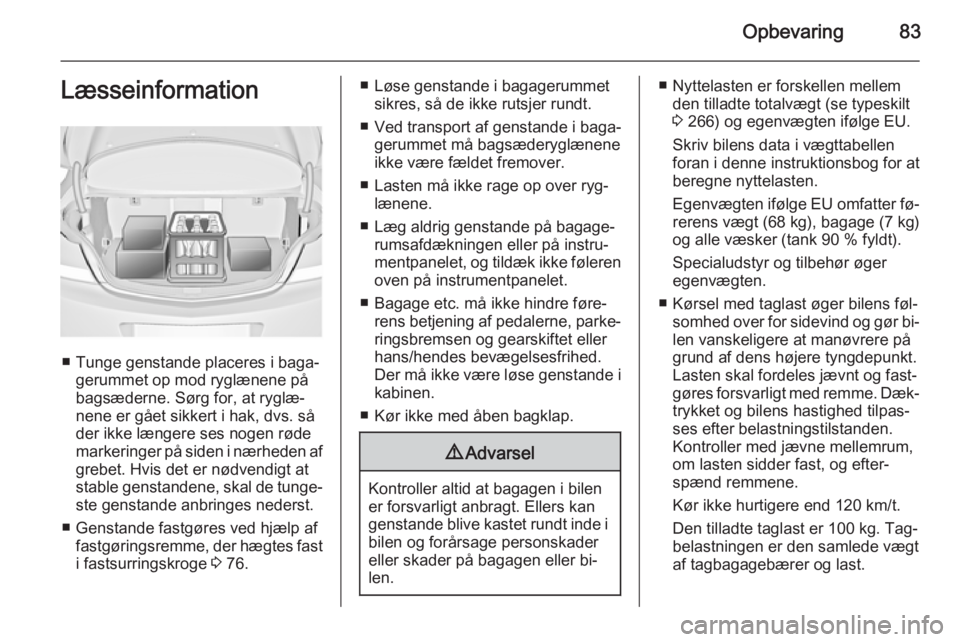

Opbevaring83Læsseinformation
■ Tunge genstande placeres i baga‐gerummet op mod ryglænene på
bagsæderne. Sørg for, at ryglæ‐
nene er gået sikkert i hak, dvs. så
der ikke længere ses nogen røde markeringer på siden i nærheden af
grebet. Hvis det er nødvendigt at stable genstandene, skal de tunge‐ ste genstande anbringes nederst.
■ Genstande fastgøres ved hjælp af fastgøringsremme, der hægtes fast
i fastsurringskroge 3 76.
■ Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
■ Ved transport af genstande i baga‐ gerummet må bagsæderyglænene
ikke være fældet fremover.
■ Lasten må ikke rage op over ryg‐ lænene.
■ Læg aldrig genstande på bagage‐ rumsafdækningen eller på instru‐
mentpanelet, og tildæk ikke føleren oven på instrumentpanelet.
■ Bagage etc. må ikke hindre føre‐ rens betjening af pedalerne, parke‐
ringsbremsen og gearskiftet eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse genstande i
kabinen.
■ Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i
bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
■ Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 266) og egenvægten ifølge EU.
Skriv bilens data i vægttabellen
foran i denne instruktionsbog for at
beregne nyttelasten.
Egenvægten ifølge EU omfatter fø‐
rerens vægt (68 kg), bagage (7 kg)
og alle væsker (tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
■ Kørsel med taglast øger bilens føl‐ somhed over for sidevind og gør bi‐
len vanskeligere at manøvrere på
grund af dens højere tyngdepunkt.
Lasten skal fordeles jævnt og fast‐ gøres forsvarligt med remme. Dæk‐ trykket og bilens hastighed tilpas‐
ses efter belastningstilstanden.
Kontroller med jævne mellemrum,
om lasten sidder fast, og efter‐
spænd remmene.
Kør ikke hurtigere end 120 km/t. Den tilladte taglast er 100 kg. Tag‐
belastningen er den samlede vægt
af tagbagagebærer og last.

116Instrumenter og betjening
Yderligere oplysninger fremgår af vej‐ledningen til Infotainment-systemet.
Farve-info-display Farve-info-displayet er placeret i in‐
strumentpanelet nær instrumentgrup‐ pen.
Alt efter bilens konfiguration har den
enten et
■ 4,2'' farvedisplay
eller
■ 8'' farvedisplay med berørings‐
skærm og berøringsfeltfunktionali‐
tet
Info-displayene viser: ■ tid 3 89
■ udetemperatur 3 88
■ dato 3 89
■ Infotainment-system, se beskrivel‐ sen i håndbogen til Infotainment-
systemet
■ navigation, se beskrivelsen i hånd‐ bogen til Infotainment-systemet
■ systemmeddelelser■ fejlmeddelelser 3 118
■ individuelle indstillinger 3 120
4,2'' farvedisplay
Valg af menuer og indstillinger
Menuerne og indstillingerne nås via displayet.
Tryk på knappen X for at tænde dis‐
playet.
Tryk på knappen ; for at vise start‐
siden.
Drej knappen MENU for at vælge et
menudisplayikon.
Tryk på knappen MENU for at be‐
kræfte et valg
Tryk på knappen BACK for at afslutte
en menu uden at ændre en indstilling.
Tryk på knappen ; for at vende til‐
bage til startsiden.
Yderligere oplysninger fremgår af vej‐
ledningen til Infotainment-systemet.
Individuelle indstillinger 3 120.
8" farvedisplay Valg af menuer og indstillinger
Der er tre måder at betjene displayet på:
■ med knapper under displayet
■ direkte med fingeren på berørings‐ skærmen
■ med et berøringsfelt i midterkonsol‐
len mellem sæderne

134LygterLysfunktionerBelysning af midterkonsol
Spotlamper i kabinelyset tændes, når forlygterne tændes.
Indstigningslys Velkomstlys
Forlygter, baglygter, nummerplade‐ lys, instrumentpanellys, kabinelys og
udstigningslys tændes et kort øjeblik, når bilen låses op med fjernbetje‐
ningen. Denne funktion fungerer kun
i mørke og gør det lettere at lokalisere bilen.
Lygterne slukker med det samme, når
tændingen tilsluttes. Igangsætning
3 17.
Denne funktion kan aktiveres og de‐ aktiveres under Individuelle indstil‐
linger.
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 116.Individuelle indstillinger 3 120.
Indstillingerne kan gemmes i den be‐
nyttede nøgle 3 23.
Følgende lys tændes derudover, når
førerdøren åbnes:
■ I alle kontakter
■ Førerinformationscenter
■ Dørlommelys
Follow-me-home-lys
Følgende lygter tændes, når nøglen
tages ud af tændingskontakten:
■ Kabinelys
■ Instrumentlys
■ Udstigningslys
De slukkes automatisk efter en vis tid. Denne funktion fungerer kun i mørke.
Teaterlyset aktiveres, hvis førerdøren åbnes i dette tidsrum.
Forlygter, baglygter og nummerpla‐
delys oplyser det omgivende område
i et indstilleligt tidsrum, når bilen for‐
lades.
Aktivering 1. Afbryd tændingen.
2. Tag nøglen ud af tændingen.
3. Luk førerdøren op.
4. Træk blinkerarmen mod rattet.
5. Luk førerdøren.
Lukkes førerdøren ikke, slukkes lyset
efter to minutter.

238Pleje af bilen
Nr.Strømkreds46Klemme 87, hovedrelæ47Lambdasonde48Tågeforlygter49Højre nærlys50Venstre nærlys51Horn52Tændingen53Tænding, ventilerede forsæder54Tændingen55El-ruder, indfældelige sidespejle56Forrudevasker57–58–59Dieselbrændstofopvarmning,
emissionskontrolsystem60Spejlvarme61SpejlvarmeNr.Strømkreds62–63Bagrudesensor64Adaptive Forward Lighting (AFL)65Ekstra pumpe (kun i biler med
stop/start-system)66Bagrudesprinkler67Brændstofsystem-styreenhed68–69Bilbatterisensor70Regnsensor71Bilbatterisensor
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.
