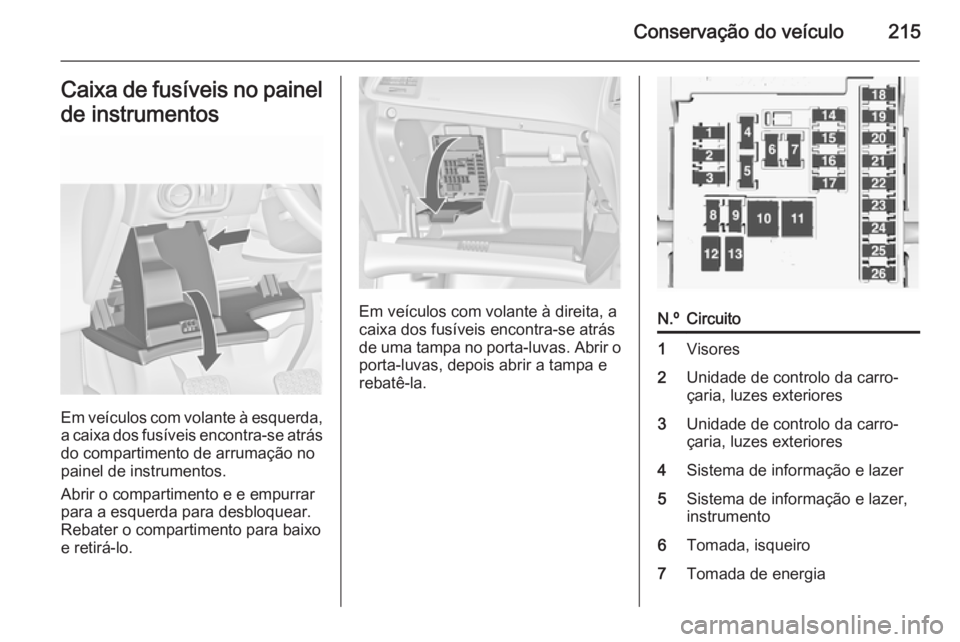

Conservação do veículo215Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Visores2Unidade de controlo da carro‐
çaria, luzes exteriores3Unidade de controlo da carro‐
çaria, luzes exteriores4Sistema de informação e lazer5Sistema de informação e lazer,
instrumento6Tomada, isqueiro7Tomada de energia

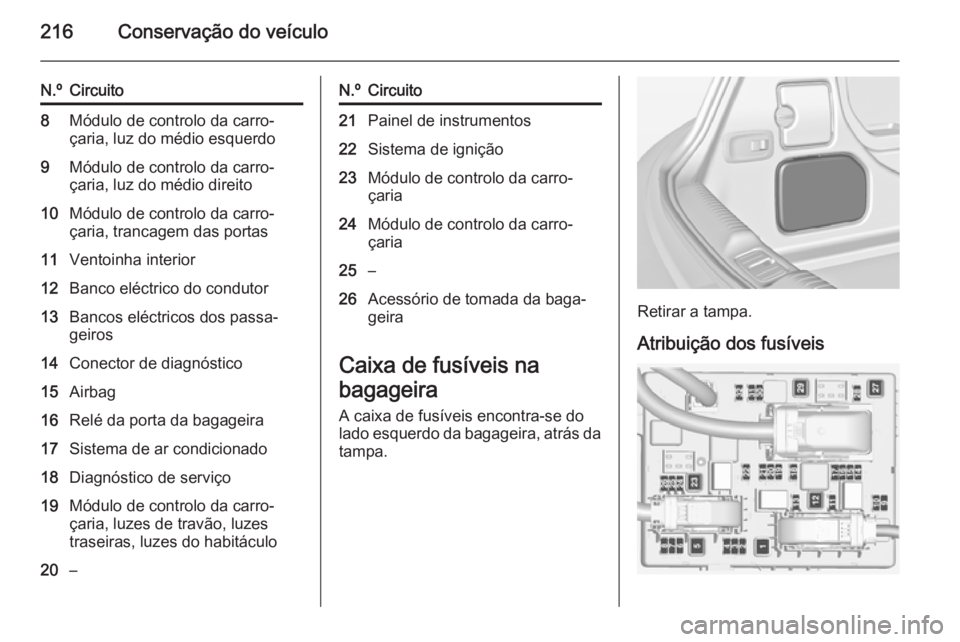

216Conservação do veículo
N.ºCircuito8Módulo de controlo da carro‐
çaria, luz do médio esquerdo9Módulo de controlo da carro‐
çaria, luz do médio direito10Módulo de controlo da carro‐
çaria, trancagem das portas11Ventoinha interior12Banco eléctrico do condutor13Bancos eléctricos dos passa‐
geiros14Conector de diagnóstico15Airbag16Relé da porta da bagageira17Sistema de ar condicionado18Diagnóstico de serviço19Módulo de controlo da carro‐
çaria, luzes de travão, luzes
traseiras, luzes do habitáculo20–N.ºCircuito21Painel de instrumentos22Sistema de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26Acessório de tomada da baga‐
geira
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Atribuição dos fusíveis

Conservação do veículo217
N.ºCircuito1Módulo de controlo da capota
flexível, calha eléctrica direita2–3Sensores de estacionamento4–5–6–7Banco eléctrico8Módulo de controlo da capota
flexível9–10–11Módulo de reboque, monitor da
pressão dos pneus e câmara
traseira12Módulo de controlo da capota
flexível, luzes traseiras13–N.ºCircuito14Banco traseiro rebatimento
eléctrico15–16Ventilação dos bancos, câmara
traseira, módulo de controlo da
capota flexível17–18–19Aquecimento do volante20–21Aquecimento dos assentos22–23Módulo de controlo da capota
flexível, calha eléctrica
esquerda24–25–26Fusível de ligação directa para
modo não logísticoN.ºCircuito27Entrada passiva28–29Unidade hidráulica30–31–32Flex Ride

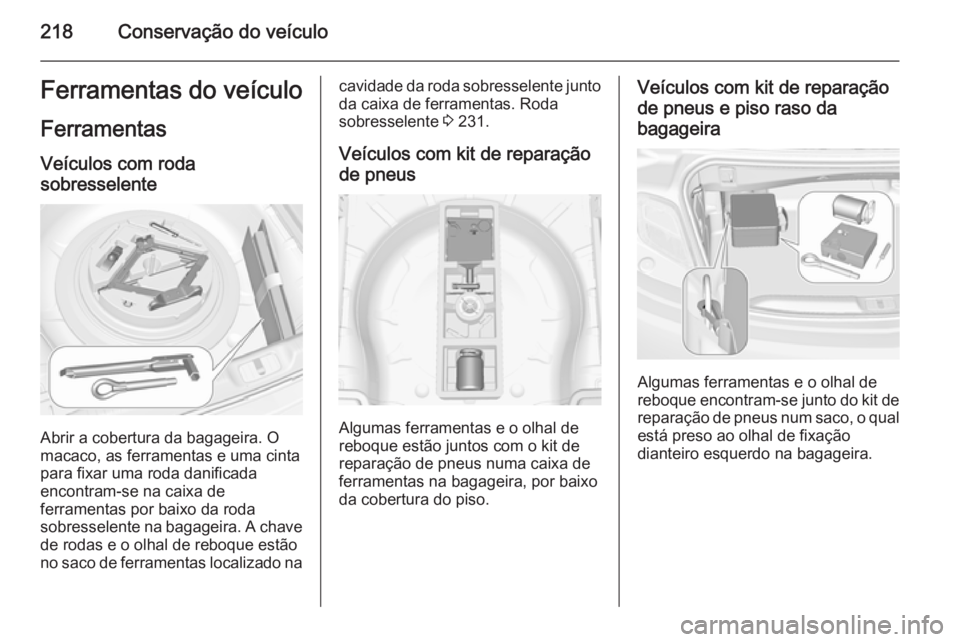

218Conservação do veículoFerramentas do veículo
Ferramentas Veículos com roda
sobresselente
Abrir a cobertura da bagageira. O
macaco, as ferramentas e uma cinta
para fixar uma roda danificada
encontram-se na caixa de
ferramentas por baixo da roda
sobresselente na bagageira. A chave
de rodas e o olhal de reboque estão
no saco de ferramentas localizado na
cavidade da roda sobresselente junto da caixa de ferramentas. Roda
sobresselente 3 231.
Veículos com kit de reparação de pneus
Algumas ferramentas e o olhal de
reboque estão juntos com o kit de reparação de pneus numa caixa de
ferramentas na bagageira, por baixo
da cobertura do piso.
Veículos com kit de reparação
de pneus e piso raso da
bagageira
Algumas ferramentas e o olhal de
reboque encontram-se junto do kit de
reparação de pneus num saco, o qual
está preso ao olhal de fixação
dianteiro esquerdo na bagageira.

Conservação do veículo219Rodas
Não existem jantes especiais para os
veículos com motores a gasóleo e apenas são permitidas jantes de liga
leve especiais aprovadas para este
veículo.
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas as jantes.São permitidas todas as medidas de
pneus como pneus de Inverno
3 256.
Utilizar a medida de pneus
225/55 R17 apenas como pneus de
Inverno.
Nos veículos como motores a diesel
não são instaladas jantes especiais e apenas são permitidas jantes de ligaleve especiais aprovadas para o
veículo.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de velocidade dentro do campo de visão
do condutor.
Designação dos pneus
Por exemplo, 235/55 R 17 99 V235=Largura do pneu, mm55=Relação da secção
transversal (relação entre
altura e largura do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat17=Diâmetro da jante, polegadas99=Índice de carga, p. ex. 99 é
equivalente a 775 kgV=Letra do código de
velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes
de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.

220Conservação do veículo
Pressão dos pneus 3 256.
A etiqueta das indicações do pneu e
de carregamento no quadro da porta
esquerda indica o tipo de pneus de origem e as pressões
correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus,
seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 250.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 256.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num
veículo com sistema de controlo dapressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor, 3 101.
Sistema de controlo da
pressão dos pneus O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto
quando a velocidade do veículo
ultrapassa determinado limite.

Conservação do veículo221Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e avisos de
pressão são indicadas por uma
mensagem com o pneu em questão
a piscar no Centro de Informação do
Condutor.
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 99.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 256.

222Conservação do veículo
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa.
Verificar a pressão dos pneus.
Mensagens do veículo 3 109.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de monitorização da pressão
dos pneus não está operacional para
estas rodas. O indicador de controlo
w acende. Para as outras três rodas
o sistema mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 256 e seleccionar a
definição relevante no menu Carga
dos pneus no Centro de Informação
do Condutor, Veículo informação
menu 3 101.
Seleccionar:
■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Função aprendizagem
automática Depois de mudar as rodas, o veículodeve ficar imóvel durante
aproximadamente 20 minutos, até o
sistema recalcular. O processo de
reaprendizagem que se segue
demora até 10 minutos de condução
a uma velocidade mínima de
