2014.5 OPEL ASTRA J ESP

Conduite et utilisation223Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐
méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
■ pas de manœuvre des clignotants ;
■ pas d'actionnement de la pédale de
frein ;
■ pas d'actionnement actif de l'accé‐ lérateur ou prise de vitesse ;
■ pas de manœuvre active du volant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur le bouton ). La LED allu‐
mée dans le bouton indique que le
système est activé. Quand le té‐
moin ) du combiné d'instruments
s'allume en vert, le système est prêt à
fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.

228Conduite et utilisation9Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion. Éteindre les
téléphones mobiles.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.
Pour ouvrir, tourner le bouchon lente‐
ment vers la gauche.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après l'arrêt automatique, deux do‐
ses supplémentaires de carburant
peuvent être rajoutées.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.

230Conduite et utilisation
et enlever le pistolet de remplissage.Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne

238Soins du véhiculeSoins du véhiculeInformations générales..............238
Contrôles du véhicule ................239
Remplacement des ampoules ...246
Circuit électrique ........................267
Outillage du véhicule .................274
Jantes et pneus ......................... 276
Démarrage par câbles auxiliai‐ res .............................................. 294
Remorquage .............................. 296
Soins extérieurs et intérieurs .....298Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Remplir complètement le réservoir à carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la 1ère ou
la marche arrière ou placer le levier

240Soins du véhicule9Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber dans le verrou depuis une faible hau‐
teur (20-25 cm). Vérifier le verrouil‐
lage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. Veiller
à ce que l'huile utilisée respecte les
valeurs spécifiées. Fluides et lubri‐
fiants recommandés 3 303.

Soins du véhicule267Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ sur les véhicules avec direction à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

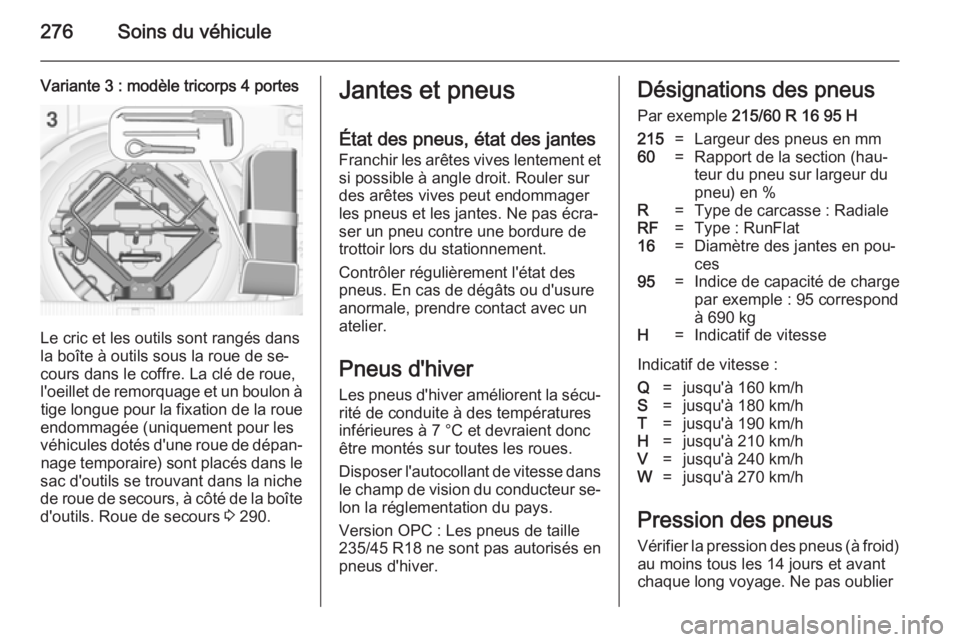

276Soins du véhicule
Variante 3 : modèle tricorps 4 portes
Le cric et les outils sont rangés dans
la boîte à outils sous la roue de se‐
cours dans le coffre. La clé de roue,
l'oeillet de remorquage et un boulon à tige longue pour la fixation de la roue
endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐ nage temporaire) sont placés dans le
sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 290.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Version OPC : Les pneus de taille
235/45 R18 ne sont pas autorisés en pneus d'hiver.Désignations des pneus
Par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hau‐
teur du pneu sur largeur du
pneu) en %R=Type de carcasse : RadialeRF=Type : RunFlat16=Diamètre des jantes en pou‐
ces95=Indice de capacité de charge
par exemple : 95 correspond
à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier

Soins du véhicule277
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 328 et sur
l'étiquette apposée sur le cadre de
porte avant gauche ou droit.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 310.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 328.Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact.
