2013 YAMAHA XV1900A Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU1234B
Interruttori manubrio SinistraDestra
HAU40751
Commutatore luce
abbagliante/anabbagliante “ / ” /
interruttore di segnalazione luce
abbagliante “ ”
Posizionare questo interruttore su “ ” per
l’abbagliante e su “ ” per l’anabbagliante.
Per lampeggiare con l’abbagliante, premere
sul lato anabbagliante “ ” del commuta-
tore luce abbagliante/anabbagliante mentre
il faro è sull’anabbagliante.
HAU12460
Interruttore indicatori di
direzione “ / ”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Commutatore luce
abbagliante/anabbagliante “ / ” / inter-
ruttore di segnalazione luce
abbagliante “ ”
2. Interruttore indicatori di direzione “ / ”
3. Interruttore dell’avvisatore acustico “ ”
1. Interruttore “SELECT”
1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ ”
3. Interruttore avviamento “ ”
U1CRH2H0.book Page 10 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU44602
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità totalizzatore
contachilometri e contachilometri parziali,
per regolare l’orologio digitale e il controllo
della luminosità dello strumento multifunzio-
ne.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-20.)
HAU12881
Pedale cambio Il pedale cambio si trova sul lato sinistro del
motociclo e viene usato in combinazione
con la leva frizione quando si cambiano le
marce della trasmissione sempre in presa a
5 marce installata su questo motociclo.NOTAUsare la punta o il tacco della scarpa per
passare ad una marcia superiore, e la punta
per passare ad una marcia inferiore.
1. Leva frizione
1. Pedale cambio
2. Posizione di folle
U1CRH2H0.book Page 11 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12891
Leva freno La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU39540
Pedale freno Il pedale freno si trova sul lato destro del ve-
icolo.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Premendo il pedale freno, si attiva il freno
posteriore ed una quota del freno anteriore.
Per ottenere tutta la potenza di frenata, ap-
plicare contemporaneamente la leva freno
ed il pedale freno.
HAU13122
Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.

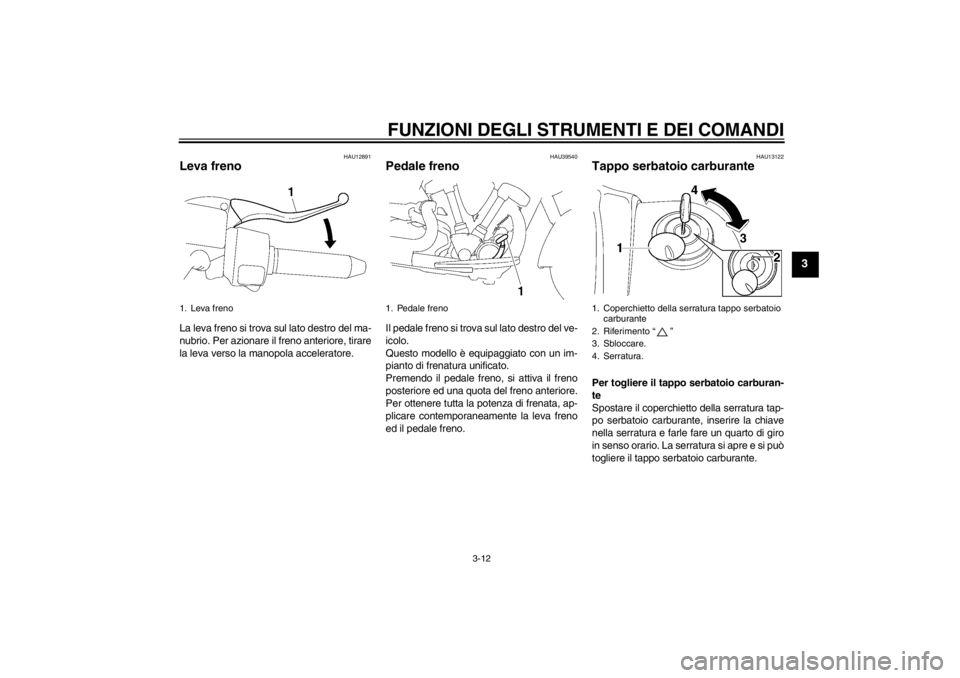

1. Leva freno
1. Pedale freno
1. Coperchietto della serratura tappo serbatoio carburante
2. Riferimento “ ”
3. Sbloccare.
4. Serratura.
U1CRH2H0.book Page 12 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Per installare il tappo serbatoio carbu-
rante1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il
riferimento “ ” rivolto in avanti.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10131
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-
dio.
HAU13212
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu- rante. Smettere di riempire quando il
carburante raggiunge il fondo del boc-
chettone riempimento. Considerando
che il carburante si espande quando si
riscalda, il calore del motore o del sole
potrebbe fare traboccare il carburante
dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se

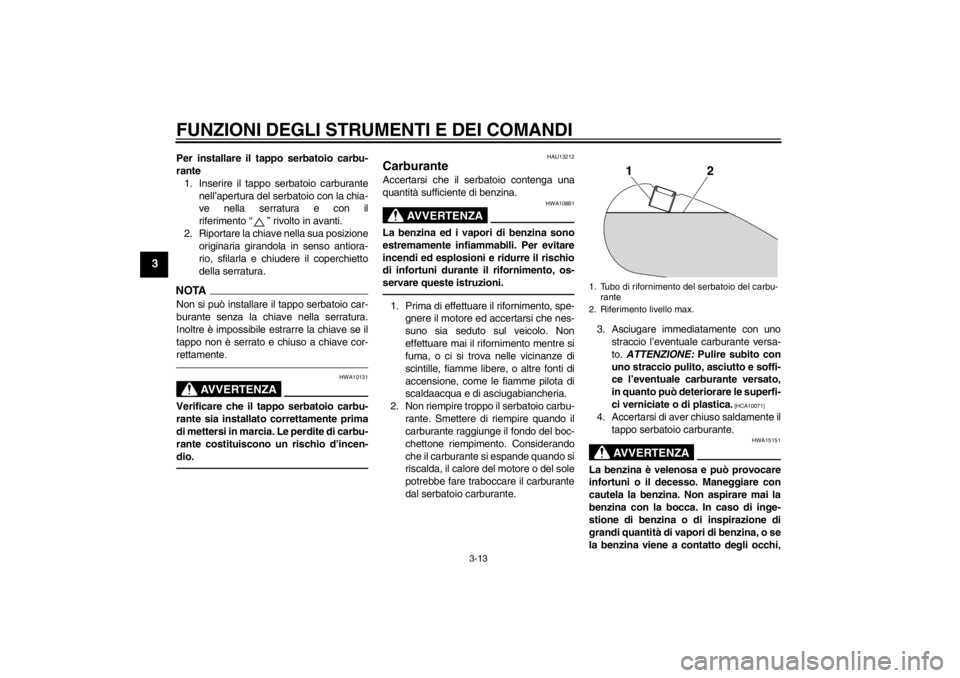

la benzina viene a contatto degli occhi,1. Tubo di rifornimento del serbatoio del carbu-rante
2. Riferimento livello max.
2
1
U1CRH2H0.book Page 13 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU54600
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzarebenzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure problemi alle presta-
zioni del veicolo.
HAUB1300
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante Prima di utilizzare il motociclo:●
Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
●
Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.
●
Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
Carburante consigliato:
Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 16.0 L (4.23 US gal, 3.52 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante): 3.0 L (0.79 US gal, 0.66 Imp.gal)

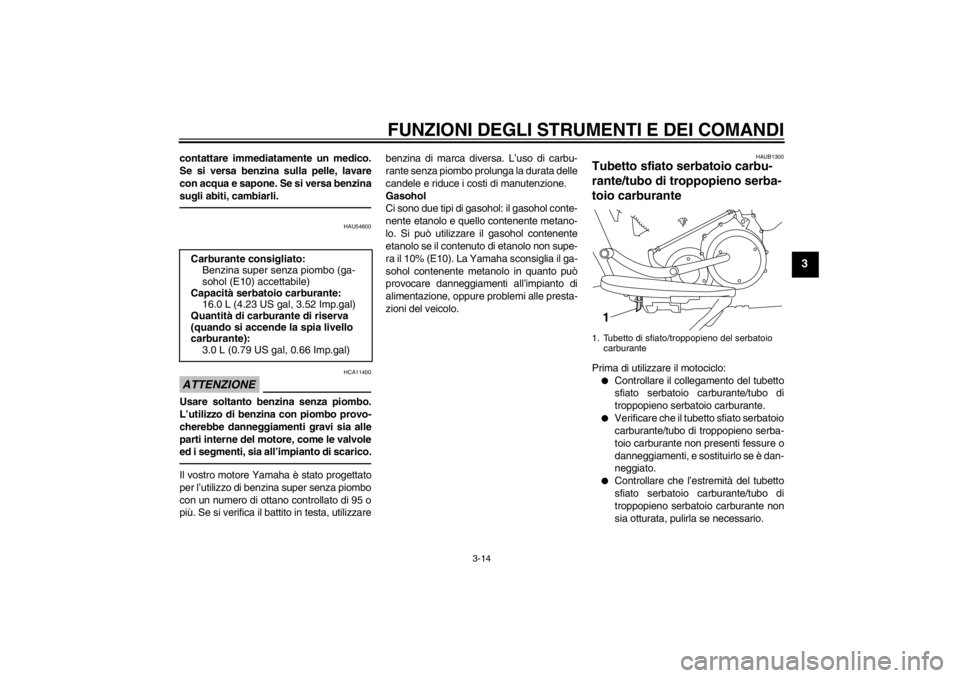

1. Tubetto di sfiato/troppopieno del serbatoio
carburante1
U1CRH2H0.book Page 14 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
●
Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante sia
posizionata dentro al morsetto.
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:●
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
●
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
●
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
●
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
HAU34042
Sella pilota Per togliere la sella pilota1. Inserire la chiave nella serratura sella e poi girarla in senso antiorario.
2. Tenendo la chiave in questa posizio- ne, alzare il lato anteriore della sella e
poi estrarla.
Per installare la sella pilota 1. Inserire la sporgenza sul lato posterio- re della sella nel supporto sella come

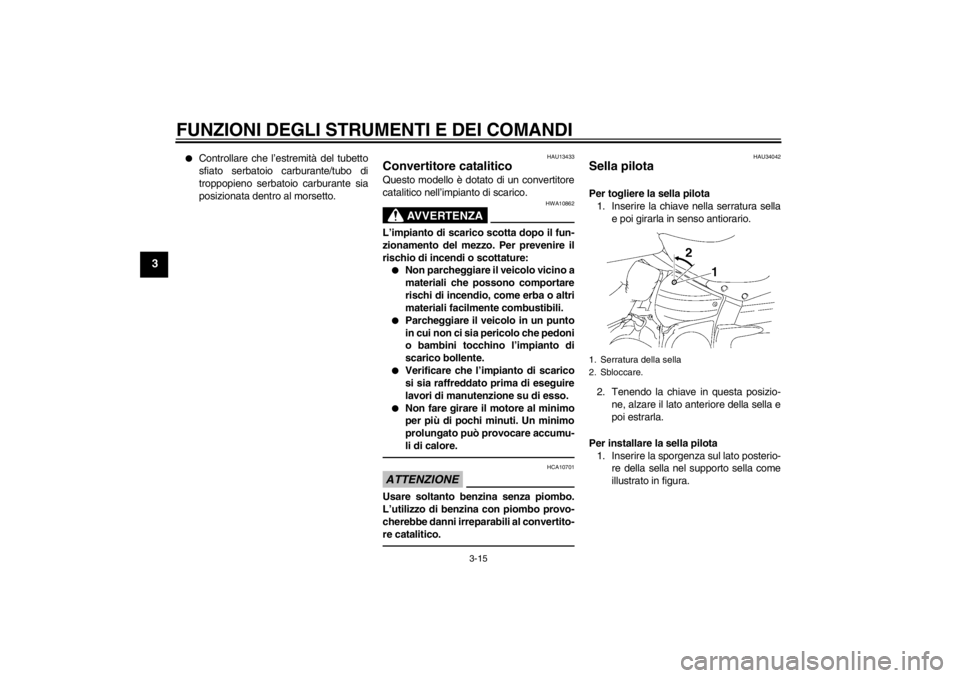

illustrato in figura.1. Serratura della sella
2. Sbloccare.
U1CRH2H0.book Page 15 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
2. Premere verso il basso il lato anterioredella sella per bloccarla in posizione.
3. Sfilare la chiave.NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAU38342
Portacasco Il portacasco si trova sotto la sella pilota. Un
cavo portacasco accanto al kit attrezzi è di-
sponibile per assicurare un casco al porta-
casco.
Per agganciare un casco al portacasco 1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Far passare il cavo portacasco attra- verso la fibbia del sottogola come illu-
strato nella figura e poi agganciare
entrambe le estremità del cavo sopra
al portacasco. 3. Posizionare il casco sul lato sinistro
del veicolo, e poi installare la sella pilo-
ta. AVVERTENZA! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10161]
ATTENZIONE: Ricordarsi di mettere
il casco sul lato sinistro del veicolo.
Se posti sul lato destro, alcuni ca-
schi possono toccare la marmitta a
causa della loro dimensione o for-
ma.
[HCA15331]

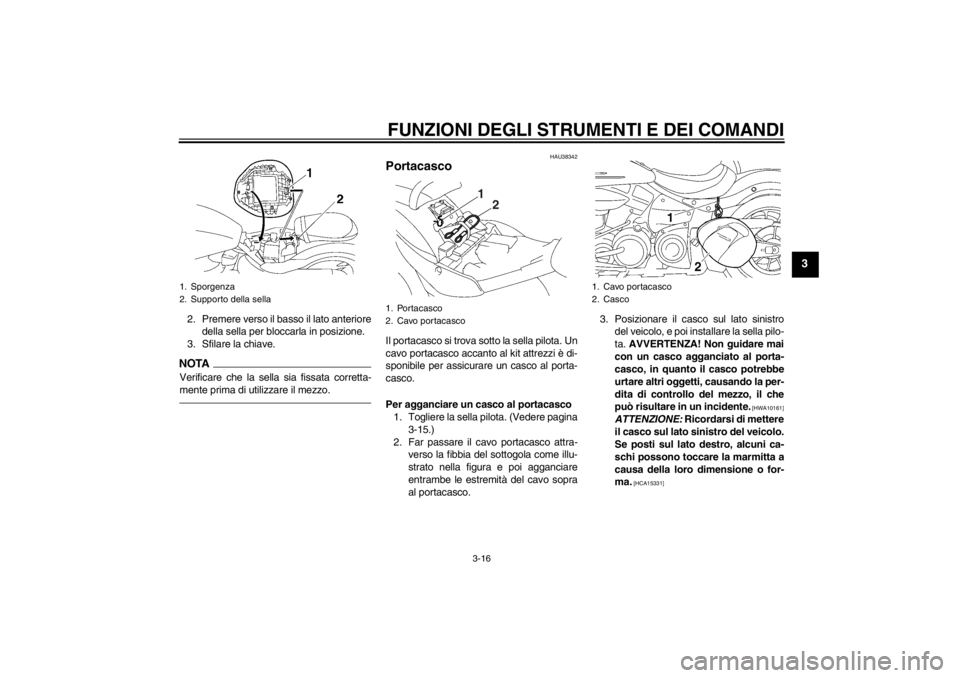

1. Sporgenza
2. Supporto della sella
1. Portacasco
2. Cavo portacasco
1
2
1. Cavo portacasco
2. Casco
U1CRH2H0.book Page 16 Tuesday, August 7, 2012 2:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
Per sganciare il casco dal portacasco
Togliere la sella pilota, togliere il cavo porta-
casco dal portacasco ed il casco e poi in-
stallare la sella.
HAU38405
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con un dado di regolazione preca-
rica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:1. Allentare il controdado.
2. Per aumentare la precarica molla e rendere la sospensione più rigida, gi-
rare il dado di regolazione in direzione
(a). Per ridurre la precarica molla e quindi rendere la sospensione più
morbida, girare il dado di regolazione
in direzione (b).
●
Per la regolazione, usare la chia-
ve speciale e la barra di prolunga
comprese nel kit attrezzi supple-
mentare, che è stato consegnato
separatamente all’acquisto del
veicolo.
●
La regolazione precarica molla è
determinata dalla misurazione
della distanza A, come illustrato
nella figura. Quanto minore è la
distanza A, tanto maggiore è la
precarica molla; quanto maggio-
re è la distanza A, tanto minore è
la precarica molla. Con ogni giro
completo del dado di regolazio-
ne, la distanza A cambia di 2.0
mm (0.08 in).

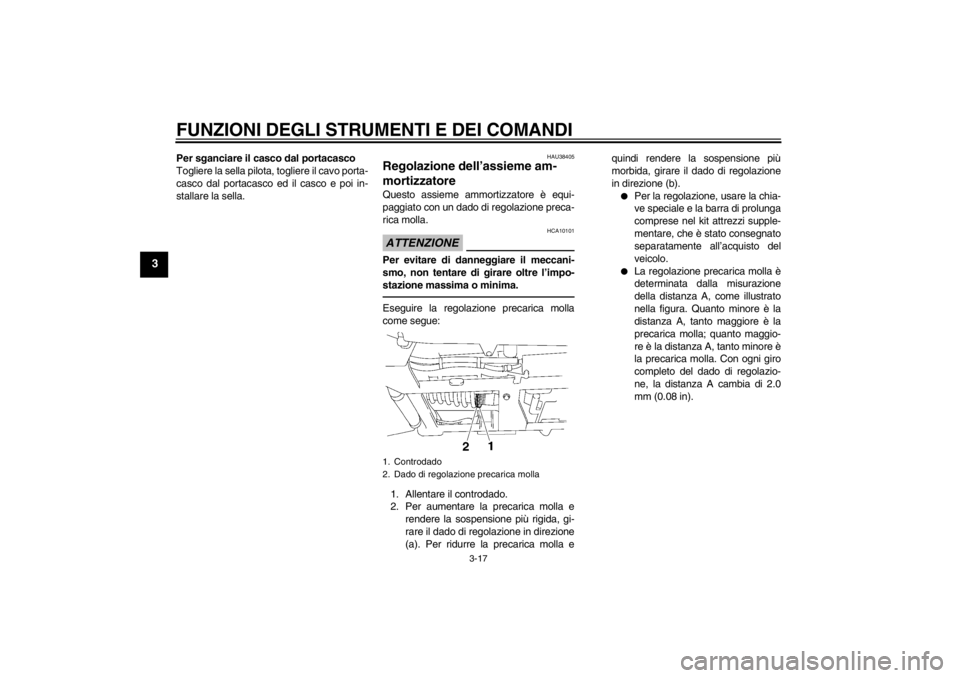

1. Controdado
2. Dado di regolazione precarica molla
U1CRH2H0.book Page 17 Tuesday, August 7, 2012 2:21 PM
