SAU10102

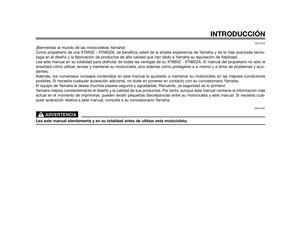

¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XT660Z - XT660ZA, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecno-
logía en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XT660Z - XT660ZA. El manual del propietario no sólo le
enseñará cómo utilizar, revisar y mantener su motocicleta, sino además cómo protegerse a sí mismo y a otros de problemas y acci-
dentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones
posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por tanto, aunque este manual contiene la información más
actual en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Si necesita cual-
quier aclaración relativa a este manual, consulte a su concesionario Yamaha.
SWA10031
Lea este manual atentamente y en su totalidad antes de utilizar esta motocicleta.
ADVERTENCIA
INTRODUCCIÓN

SAU10132

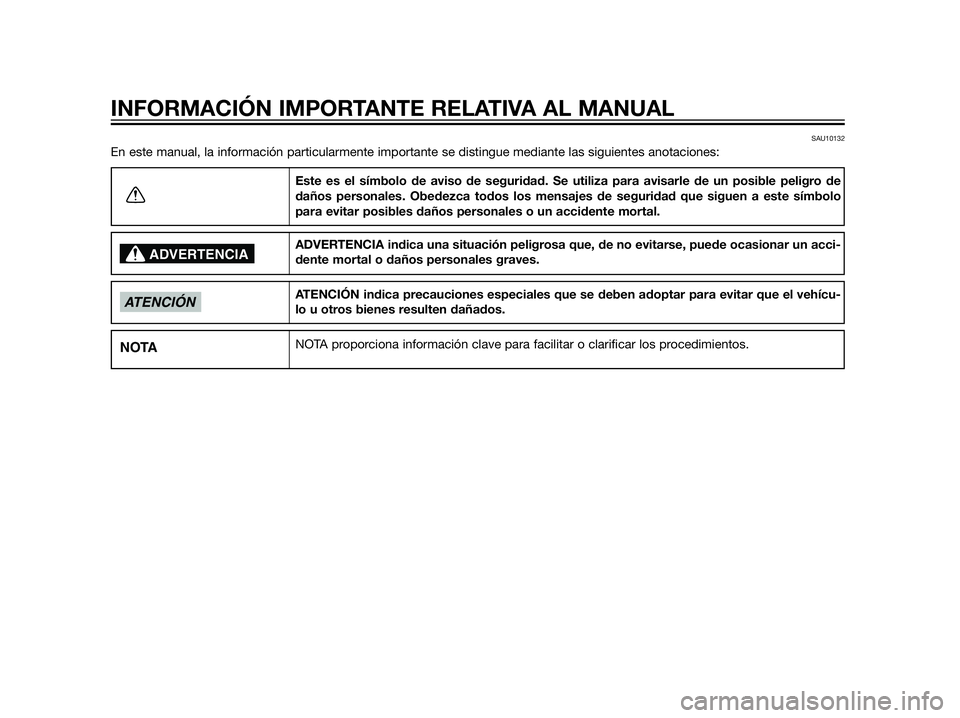

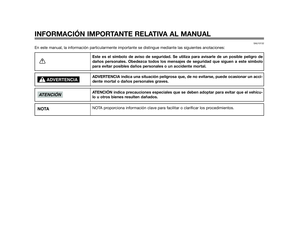

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehícu-
lo u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA
ATENCIÓN
ADVERTENCIA
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL

SAUS1172
XT660Z -XT660ZA
MANUAL DEL PROPIETARIO
©2012 MBK INDUSTRIE
1ª edición, Marzo 2012
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
MBK INDUSTRIE
quedan expresamente prohibidos.
Impreso en Francia.
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL

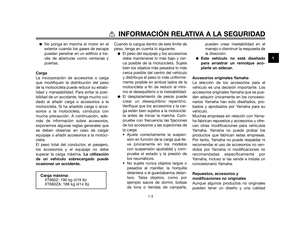

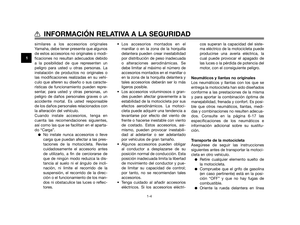

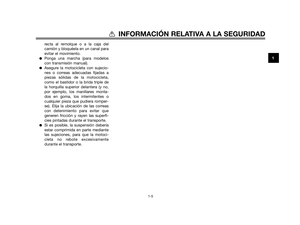

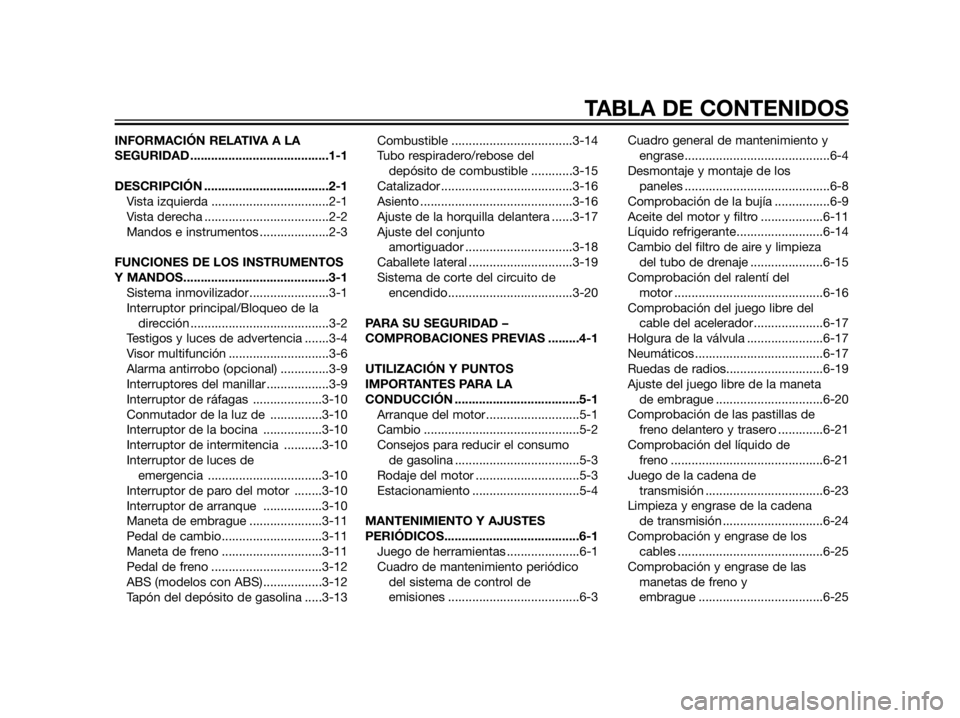

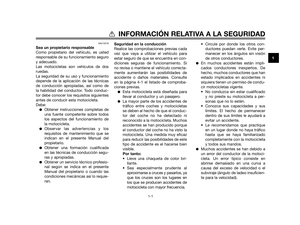

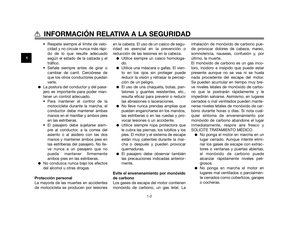

INFORMACIÓN RELATIVA A LA
SEGURIDAD ........................................1-1
DESCRIPCIÓN ....................................2-1
Vista izquierda ..................................2-1

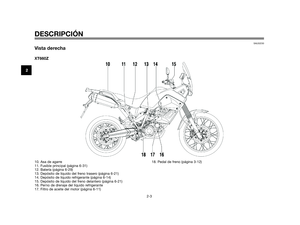

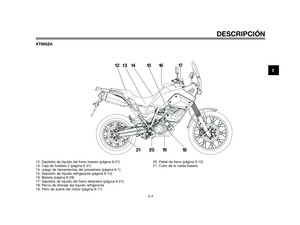

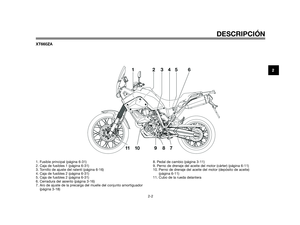

Vista derecha ....................................2-2

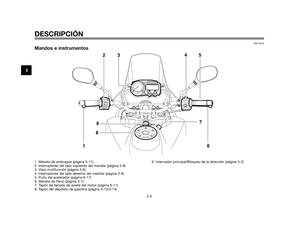

Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1

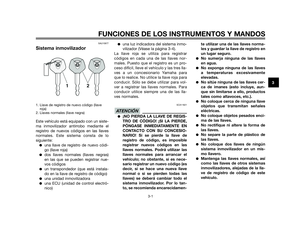

Sistema inmovilizador.......................3-1

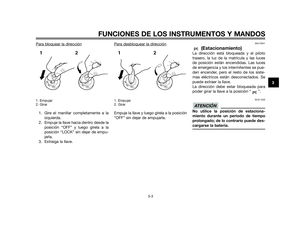

Interruptor principal/Bloqueo de la
dirección ........................................3-2

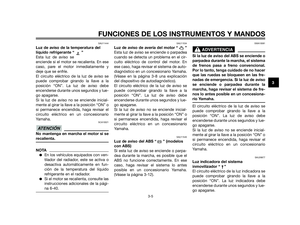

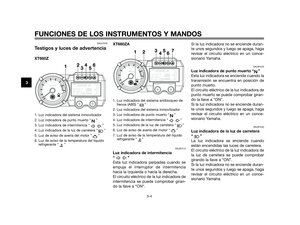

Testigos y luces de advertencia .......3-4

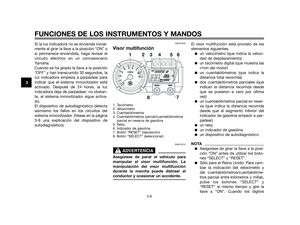

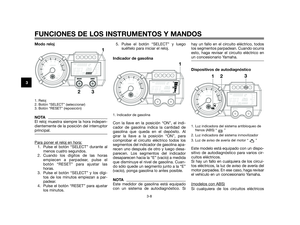

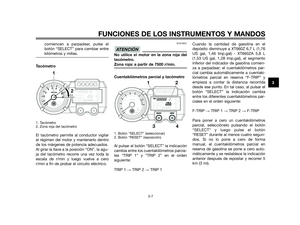

Visor multifunción .............................3-6
Alarma antirrobo (opcional) ..............3-9

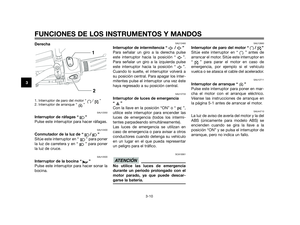

Interruptores del manillar ..................3-9
Interruptor de ráfagas ....................3-10
Conmutador de la luz de ...............3-10
Interruptor de la bocina .................3-10
Interruptor de intermitencia ...........3-10
Interruptor de luces de
emergencia .................................3-10
Interruptor de paro del motor ........3-10
Interruptor de arranque .................3-10

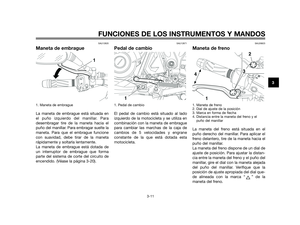

Maneta de embrague .....................3-11
Pedal de cambio.............................3-11
Maneta de freno .............................3-11

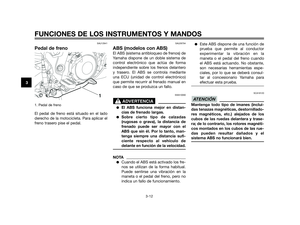

Pedal de freno ................................3-12
ABS (modelos con ABS).................3-12

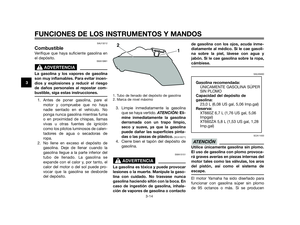

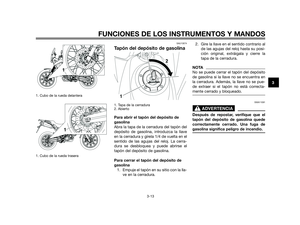

Tapón del depósito de gasolina .....3-13Combustible ...................................3-14
Tubo respiradero/rebose del
depósito de combustible ............3-15

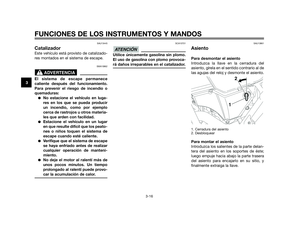

Catalizador ......................................3-16
Asiento ............................................3-16

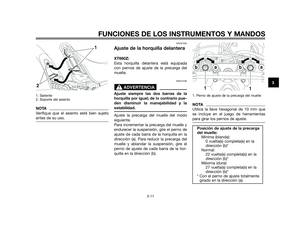

Ajuste de la horquilla delantera ......3-17
Ajuste del conjunto
amortiguador ...............................3-18

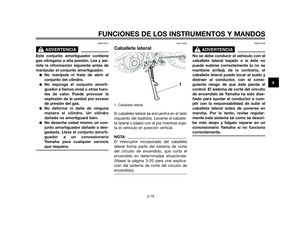

Caballete lateral ..............................3-19

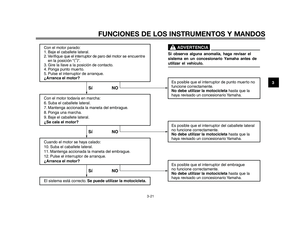

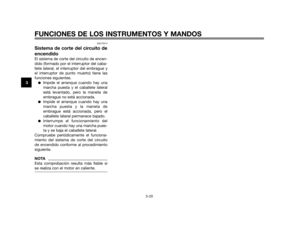

Sistema de corte del circuito de
encendido....................................3-20

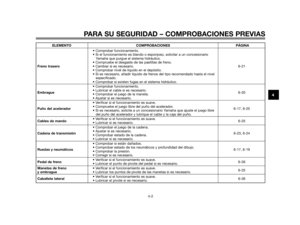

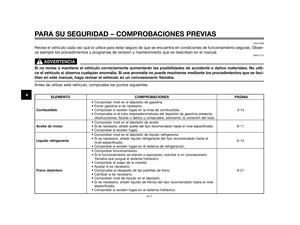

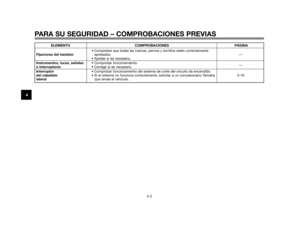

PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS .........4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN ....................................5-1
Arranque del motor...........................5-1

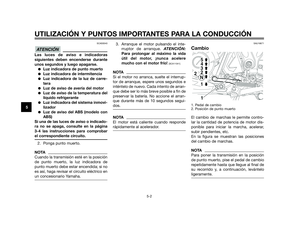

Cambio .............................................5-2

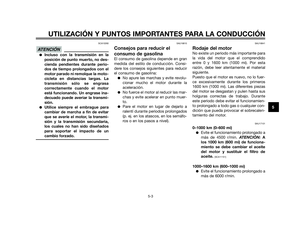

Consejos para reducir el consumo
de gasolina ....................................5-3
Rodaje del motor ..............................5-3

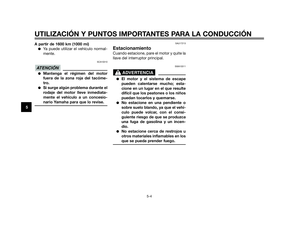

Estacionamiento ...............................5-4
MANTENIMIENTO Y AJUSTES
PERIÓDICOS.......................................6-1

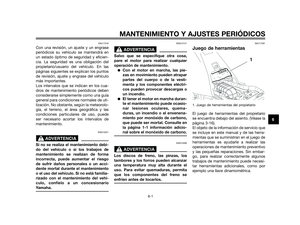

Juego de herramientas .....................6-1

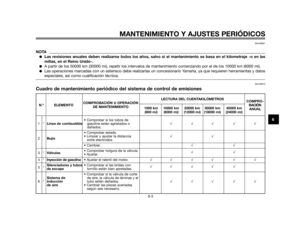

Cuadro de mantenimiento periódico
del sistema de control de

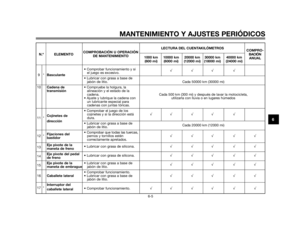

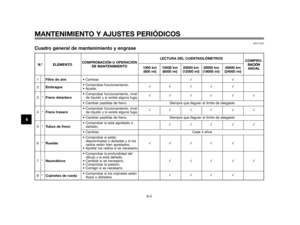

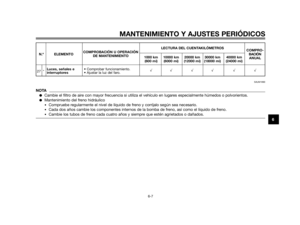

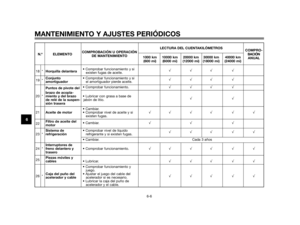

emisiones ......................................6-3Cuadro general de mantenimiento y
engrase ..........................................6-4

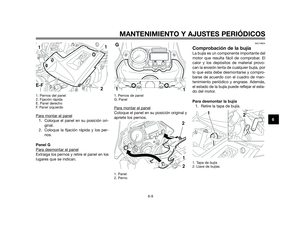

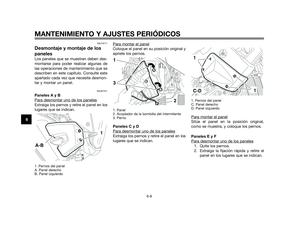

Desmontaje y montaje de los
paneles ..........................................6-8

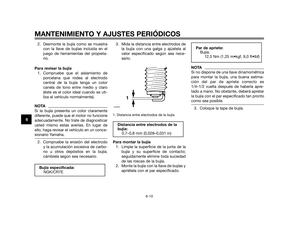

Comprobación de la bujía ................6-9

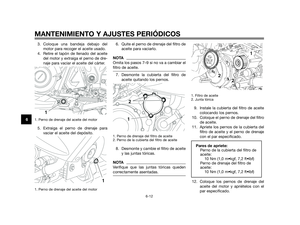

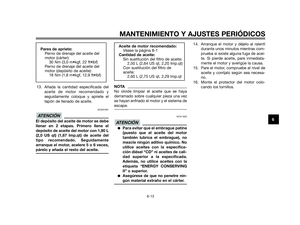

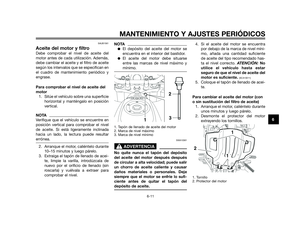

Aceite del motor y filtro ..................6-11

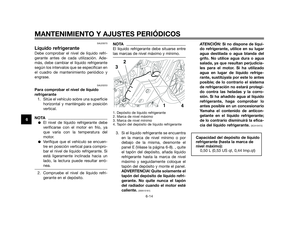

Líquido refrigerante.........................6-14

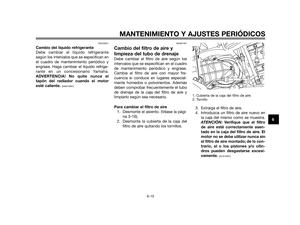

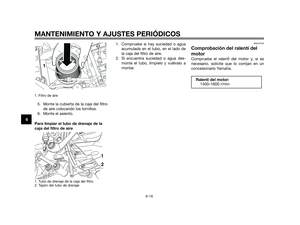

Cambio del filtro de aire y limpieza
del tubo de drenaje .....................6-15
Comprobación del ralentí del
motor ...........................................6-16

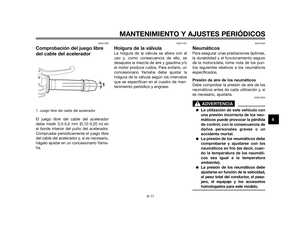

Comprobación del juego libre del
cable del acelerador ....................6-17
Holgura de la válvula ......................6-17

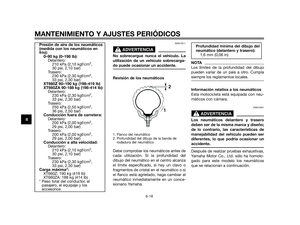

Neumáticos .....................................6-17

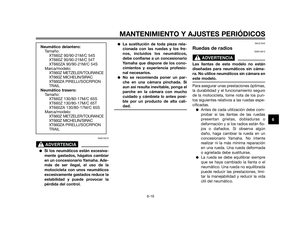

Ruedas de radios............................6-19

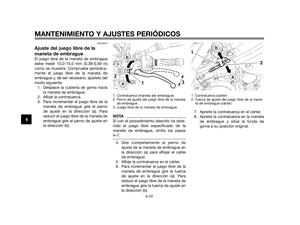

Ajuste del juego libre de la maneta
de embrague ...............................6-20

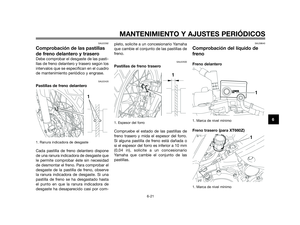

Comprobación de las pastillas de
freno delantero y trasero .............6-21
Comprobación del líquido de
freno ............................................6-21

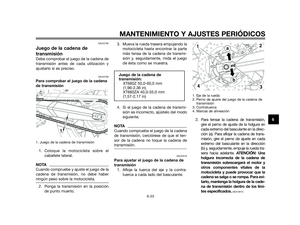

Juego de la cadena de
transmisión ..................................6-23

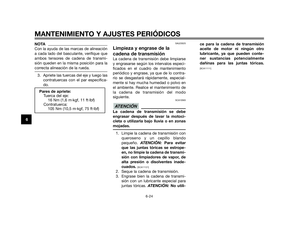

Limpieza y engrase de la cadena
de transmisión .............................6-24
Comprobación y engrase de los
cables ..........................................6-25
Comprobación y engrase de las
manetas de freno y
embrague ....................................6-25
TABLA DE CONTENIDOS

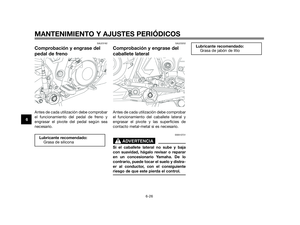

Comprobación y engrase del
pedal de freno .............................6-26
Comprobación y engrase del
caballete lateral ...........................6-26

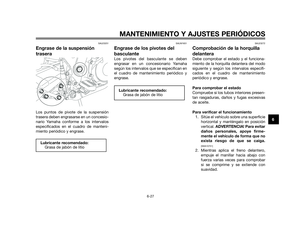

Engrase de la suspensión
trasera .........................................6-27
Engrase de los pivotes del
basculante ...................................6-27
Comprobación de la horquilla
delantera......................................6-27

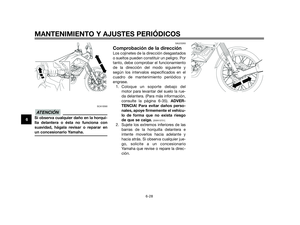

Comprobación de la dirección .......6-28

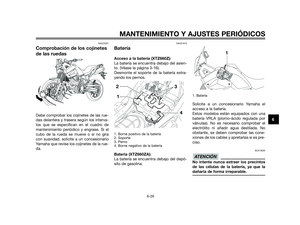

Comprobación de los cojinetes
de las ruedas ...............................6-29

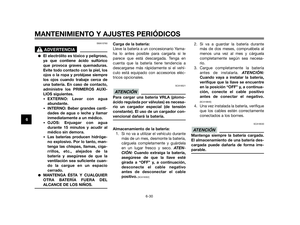

Batería.............................................6-29

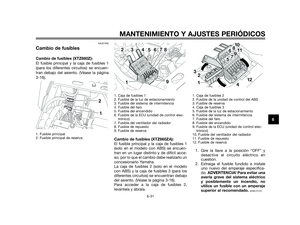

Cambio de fusibles .........................6-31

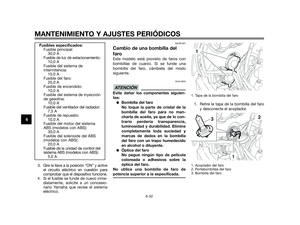

Cambio de una bombilla del
faro ..............................................6-32

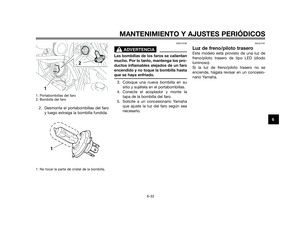

Luz de freno/piloto trasero .............6-33

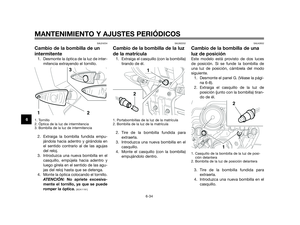

Cambio de la bombilla de un
intermitente .................................6-34
Cambio de la bombilla de la luz
de la matrícula .............................6-34
Cambio de la bombilla de una luz
de posición ..................................6-34

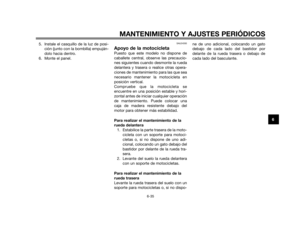

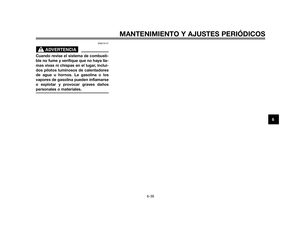

Apoyo de la motocicleta.................6-35

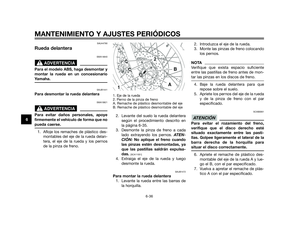

Rueda delantera .............................6-36

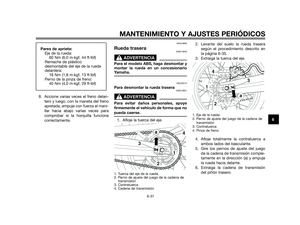

Rueda trasera .................................6-37

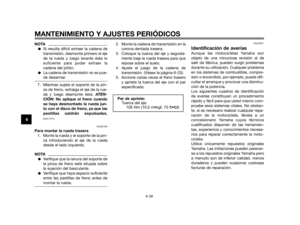

Identificación de averías .................6-38

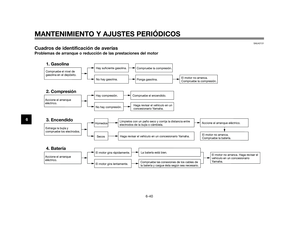

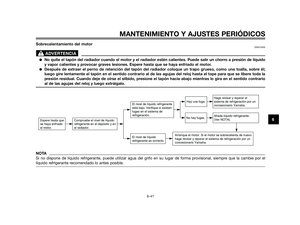

Cuadros de identificación de

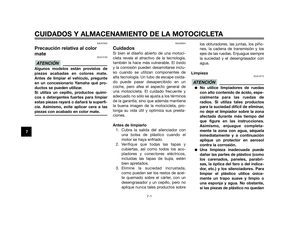

averías .........................................6-40CUIDADOS Y ALMACENAMIENTO DE
LA MOTOCICLETA .............................7-1
Precaución relativa al color mate .....7-1

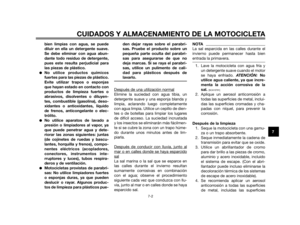

Cuidados ..........................................7-1

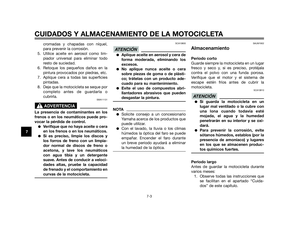

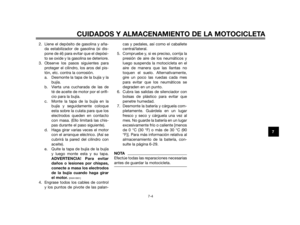

Almacenamiento ...............................7-3

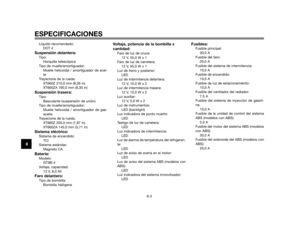

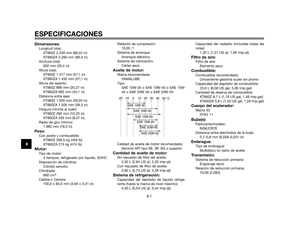

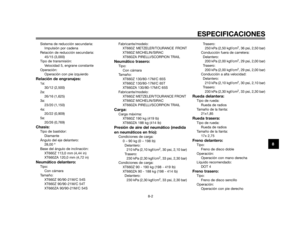

ESPECIFICACIONES ..........................8-1

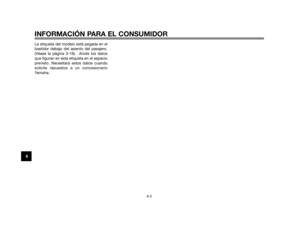

INFORMACIÓN PARA EL
CONSUMIDOR ....................................9-1

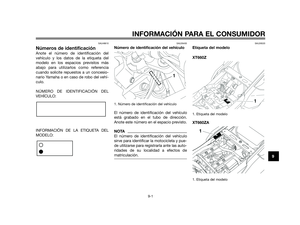

Números de identificación ................9-1
TABLA DE CONTENIDOS
