2013 YAMAHA XJ6-N ESP

DAU70080
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 5VS-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Datum van afgifte:
Handtekening van verantwoordelijke persoon: 12 januari 2015
Product: STARTBLOKKERING
Model: 5VS-00
Geleverd door
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EG van 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technisch constructiedossier bewaard door
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE-richtlijn
(Artikel 3.1(a) Veiligheid)
R&TTE-richtlijn
(Artikel 3.1(b) EMC)
R&TTE-richtlijn
(Artikel 3.2 Spectrum)CONFORMITEITSVERKLARING Voor
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Norm waarop beoordeling is gebaseerd
Conformiteitsbeoordeling
Wij verklaren geheel voor eigen verantwoordelijkheid dat het/de product(en) voldoen aan de essentiële vereisten en andere toepasselijke vereisten van de richtlijn betreffende radioapparatuur en telecommunicatie-eindapparatuur (R&TTE) (1999/5/EG\
).
U20SDGD0.book Page 1 Wednesday, May 13, 2015 7:14 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
2. Druk het zadel aan de achterzijde om-laag om te vergrendelen.
3. Neem de sleutel uit.OPMERKINGControleer of het zadel stevig is vergrendeld
alvorens te gaan rijden.
DAU46751
Helmbevestiging De helmbevestiging bevindt zich onder het
zadel. De boordgereedschapsset bevat een
helmborgkabel waarmee een helm aan de
helmbevestiging kan worden bevestigd.
Om een helm aan de helmbevestiging te
bevestigen 1. Verwijder het zadel. (Zie pagina 3-16.)
2. Haal zoals afgebeeld de helmborgka- bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging. 3. Plaats de helm aan de rechterzijde van
de machine, en breng het zadel aan.
WAARSCHUWING! Ga nooit rijden
met een helm vastgemaakt aan de
helmbevestiging, aangezien de
helm objecten kan raken met moge-
lijk verlies van de controle over de
machine en een ongeval tot gevolg.
[DWA10161]
Om een helm los te maken van de helm-
bevestiging
Verwijder het zadel, haal de helmborgkabel
los van de helmbevestiging en de helm, en
breng het zadel weer aan.
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Helmbevestiging
2. Boordgereedschapsset
3. Helmborgkabel
2
3
1
1. Helm
2. Helmborgkabel
3. Helmbevestiging
123
U20SD3D0.book Page 17 Thursday, April 5, 2012 4:31 PM

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
Controleer het hydraulisch systeem op lekkage. 6-24, 6-25
Koppeling Controleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.
6-22
Gasgreep Controleer of de werking soepel is.
Controleer de vrije slag van de gasgreep.
Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-19, 6-29
Bedieningskabels Controleer of de werking soepel is.
Smeer indien nodig. 6-28
Aandrijfketting Controleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig.
6-26, 6-28
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.
6-19, 6-22
Rem- en schakelpedalen Controleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten. 6-29
Rem- en koppelingshendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.
6-30
ITEM CONTROLES PAGINA
U20SD3D0.book Page 2 Thursday, April 5, 2012 4:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17244
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15122
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.●
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
●
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U20SD3D0.book Page 1 Thursday, April 5, 2012 4:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
OPMERKINGZorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon meteen oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620
●
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
●
Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
1. O-ring
1. Momentsleutel
1
Aanhaalmoment:Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid: Zonder vervanging van oliefilterpa-
troon:2.50 L (2.64 US qt, 2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U20SD3D0.book Page 12 Thursday, April 5, 2012 4:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
5. Verwijder de ontluchtingsslang van hetkoelvloeistofreservoir uit de geleider
en verwijder de dop van het koelvloei-
stofreservoir.
6. Verwijder het deksel van het koelvloei- stofreservoir en het koelvloeistofreser-
voir zelf door de bouten los te halen. 7. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
8. Verwijder de aftapplug voor koelvloei- stof en de pakking om het koelsys-
teem af te tappen. 9. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
11. Monteer het koelvloeistofreservoir en het deksel door ze in de oorspronkelij-
ke stand te plaatsen en breng dan de
bouten aan.
12. Giet de voorgeschreven hoeveelheid van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.1. Dop koelvloeistofreservoir
2. Ontluchtingsslang koelvloeistofreservoir
3. Geleider
3
1
2
1. Bout
2. Kap koelvloeistofreservoir
3. Koelvloeistofreservoir
1. Aftapplug koelvloeistof
2. Pakking
23
1
2
1
Aanhaalmoment:
Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U20SD3D0.book Page 15 Thursday, April 5, 2012 4:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6

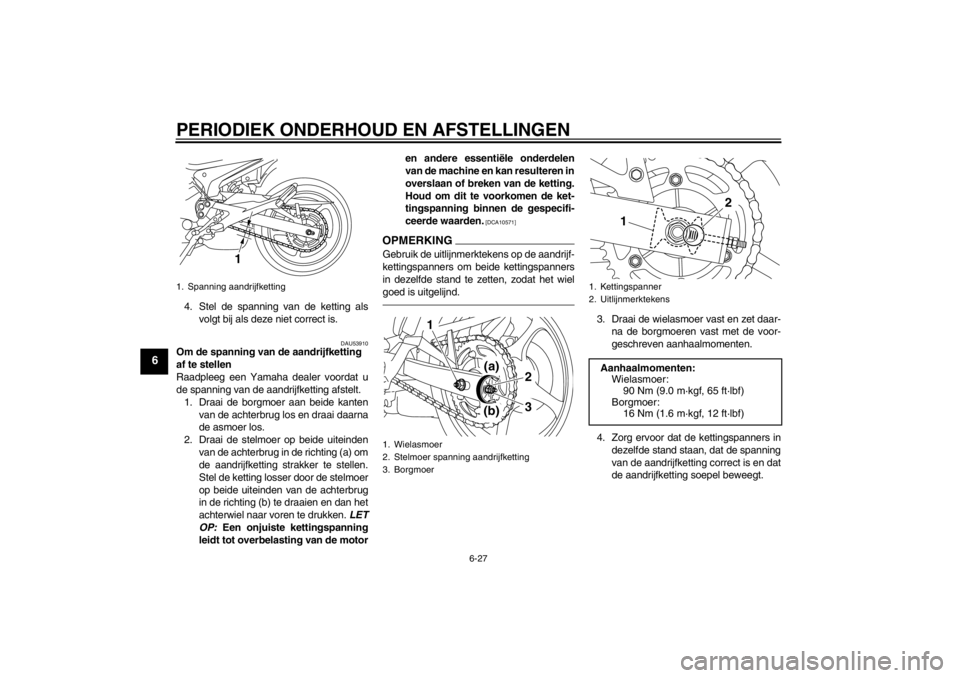

4. Stel de spanning van de ketting alsvolgt bij als deze niet correct is.
DAU53910
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de borgmoer aan beide kanten van de achterbrug los en draai daarna
de asmoer los.
2. Draai de stelmoer op beide uiteinden van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stelmoer
op beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik de uitlijnmerktekens op de aandrijf-
kettingspanners om beide kettingspanners
in dezelfde stand te zetten, zodat het wiel
goed is uitgelijnd.
3. Draai de wielasmoer vast en zet daar-
na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
1. Spanning aandrijfketting
1
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
3
1
2
(a)(b)
1. Kettingspanner
2. UitlijnmerktekensAanhaalmomenten:Wielasmoer:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Borgmoer: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
U20SD3D0.book Page 27 Thursday, April 5, 2012 4:31 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.●
Controleer of er geen olie of was op
de remmen of banden zit.
●
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10800
●
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
●
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
●
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING●
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
●
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26182
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsys-
teem zijn afgekoeld alvorens de motorfiets
af te dekken.LET OP
DCA10810
●
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
●
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U20SD3D0.book Page 3 Thursday, April 5, 2012 4:31 PM
