Entretien et entreposage
82
●Câble d’inversion (extrémité levier d’inver-
sion)
●Câble d’inversion (extrémité inverseur)
FJU40811Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.
UF2M72F0.book Page 82 Thursday, July 5, 2012 3:29 PM

Entretien
83
FJU33768
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans les
meilleures conditions de fonctionnement et
de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au propriétaire
du scooter. Une maintenance adéquate doit
être assurée pour maintenir les émissions
d’échappement et les niveaux sonores dans
les limites prévues par les normes. Les princi-
paux points de contrôle et de lubrification du
scooter nautique sont expliqués dans les pa-
ges suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33802Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nautique.
FJU42040Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez le siège. (Cf. page 40 pour les procédures de dépose et d’installation du
siège.)
(2) Déposez les vis du cache du moteur.
1 Trousse à outils
2 To u r n e v i s
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche
1 Vis du cache du moteur
1
UF2M72F0.book Page 83 Thursday, July 5, 2012 3:29 PM

Entretien
84
(3) Soulevez le cache du moteur et déposez-le.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa po- sition initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur, puis serrez-les au couple spécifié.
(3) Replacez correctement le siège dans sa position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2M72F0.book Page 84 Thursday, July 5, 2012 3:29 PM

Entretien
85
FJU37062Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en
fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre- tien Périodique
Page
10 heu- res 50 heures
100
heures 200
heures
6 mois 12 mois 12 mois 24 mois
Bougies Inspecter, nettoyer,
remplacer
—
Points de lubrifica-
tion Lubrifier
—
Composants inter-
nes du moteur Lubrifiant en aérosol
—
Carter intermé-
diaire Lubrifier
—
Système d’alimen-
tation Vérifier
—
Réservoir de car-
burant Vérifier, nettoyer
—
Ralenti du moteur Vérifier, régler —
Axe du papillon Vérifier —
Crépine d’admis-
sion d’eau Vérifier, nettoyer
—
Filtre de fond de
cale Nettoyer
—
Tu r b i n e Vérifier —
Angle de tuyère Vérifier, régler —
Câble d’inversion
et inverseur Vérifier, régler
—
Câble d’accéléra-
teur Vérifier
—
Bouchons de vi-
dange de poupe Vérifier, remplacer
—
Batterie Vérifier, charger —
UF2M72F0.book Page 85 Thursday, July 5, 2012 3:29 PM

Entretien
86

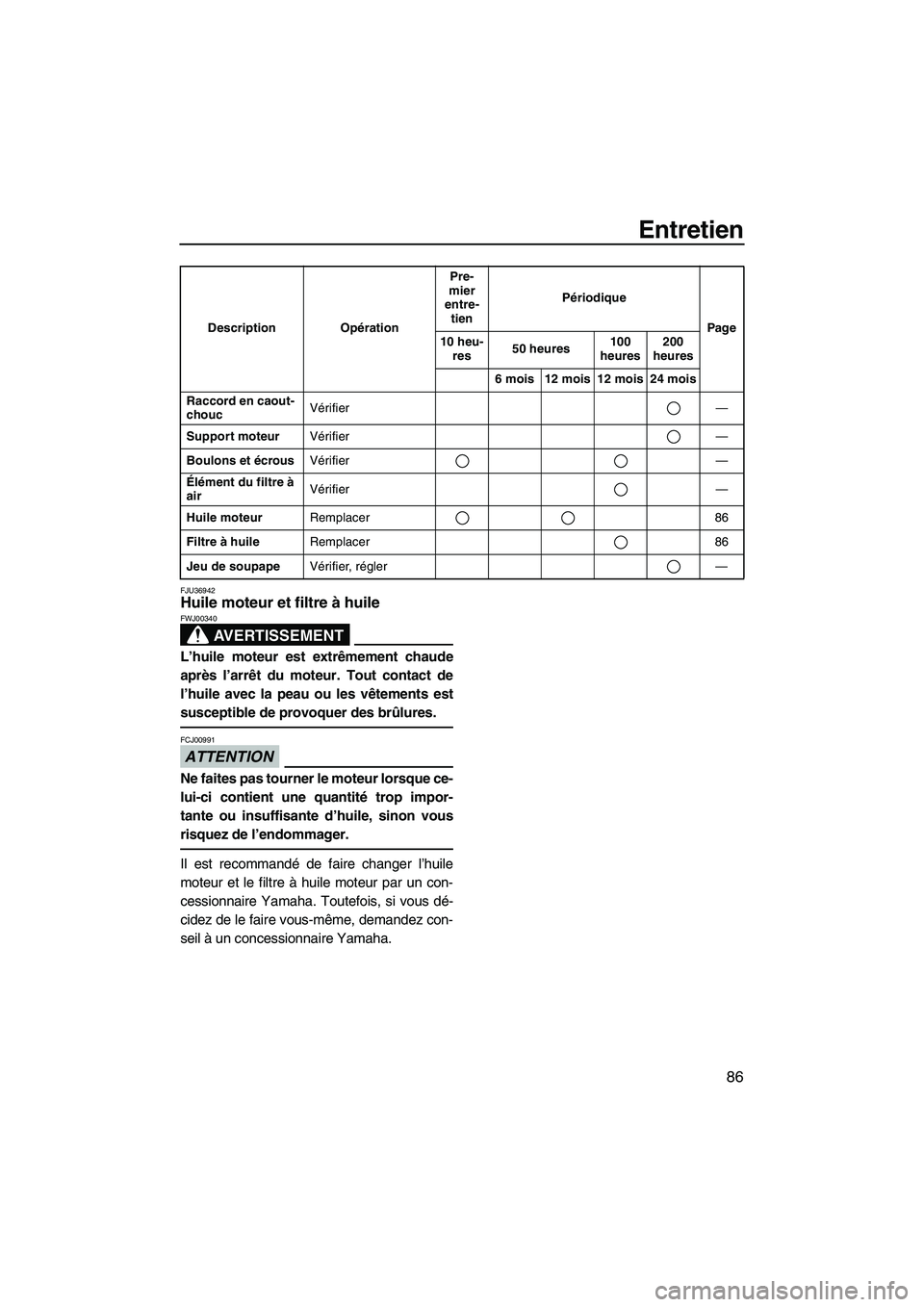

FJU36942Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Raccord en caout-
choucVérifier —
Support moteur Vérifier —
Boulons et écrous Vérifier —
Élément du filtre à
air Vérifier —
Huile moteur Remplacer 86
Filtre à huile Remplacer 86
Jeu de soupape Vérifier, régler —
Description Opération
Pre-
mier
entre- tien Périodique
Page
10 heu- res 50 heures 100
heures 200
heures
6 mois 12 mois 12 mois 24 mois
UF2M72F0.book Page 86 Thursday, July 5, 2012 3:29 PM

Spécifications
87
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:3 personne
Charge maximale: 240 kg (530 lb)
Dimensions:
Longueur:
VXS 3220 mm (126.8 in)
VXR 3270 mm (128.7 in)
Largeur:
1170 mm (46.1 in)
Hauteur:
1160 mm (45.7 in)
Poids à sec: VXS 327 kg (721 lb)
VXR 330 kg (728 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):132.4 kWà7600 tr/min
Consommation maximale de carburant: 48.2 L/h (12.7 US gal/h, 10.6 Imp.gal/h)
Autonomie (Plein régime):
1.24 heure
Régime embrayé: 1300 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4temps, DACT
Nombre de cylindres: 4
Cylindrée: 1812 cm³
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression: 11.0 : 1
Jeu des soupapes d’admission (à froid): 0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid):
0.28–0.37 mm (0.0110–0.0146 in)
Système de lubrification: Carter humide
Système de refroidissement: Eau
Système de démarrage:
Electrique Système d’allumage:
T.C.I.
Modèle de bougie: LFR6A
Ecartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie: 12 V, 19 Ah
Système de charge: Volant magnétique
Unité d’entraînement:
Système de propulsion:Pompe de propulsion
Type de pompe de propulsion: Axiale monoétagée
Rotation de la turbine: Sens inverse des aiguilles d’une montre
Angle de tuyère:
24.0+24.0 °
Carburant et huile:
Carburant recommandé:Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR): 90
Huile moteur de type SAE recommandée: SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée:
API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant: 60 L (15.9 US gal, 13.2 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale d’huile moteur: 4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2M72F0.book Page 87 Thursday, July 5, 2012 3:29 PM

Dépannage
88
FJU34561
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU34595Tableau de recherche des pannes
Vérifiez la cause possible et la soluti on, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Système de
sécurité
Yamaha
Mode verrouillé sé-
lectionné
Sélectionner le mode
déverrouillé
27
Coupe-cir-
cuit de sécu-
rité Agrafe pas en place Installer l’agrafe
28
Fusible Fondu Remplacer le fusible
et vérifier le câblage 92
Batterie Déchargée Recharger78
Mauvaises con-
nexions des bornes Resserrer si néces-
saire
78
Borne corrodée Nettoyer ou rempla- cer 78
Démarreur Défectueux Faire réviser par un
concessionnaire
Yamaha —
Le moteur ne dé-
marre pas (le dé-
marreur tourne) Levier d’ac-
célération
Engagé
Relâcher
28
Carburant Vide Faire le plein dès que
possible 46
Altéré ou contaminé Faire réviser par un concessionnaire
Yamaha —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Yamaha —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Yamaha —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Yamaha —
Connecté au mauvais
cylindre Faire réviser par un
concessionnaire
Yamaha —
Système d’in-
jection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Yamaha —
UF2M72F0.book Page 88 Thursday, July 5, 2012 3:29 PM

Dépannage
89
Le moteur tourne de
manière irrégulière
ou caleCarburant Vide Faire le plein dès que
possible46
Altéré ou contaminé Faire réviser par un concessionnaire
Yamaha —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Yamaha —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Yamaha —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Yamaha —
Écartement incorrect Faire réviser par un concessionnaire
Yamaha —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Yamaha —
Fissuré, déchiré ou
endommagé Faire réviser par un
concessionnaire
Yamaha —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Yamaha —
Système d’in-
jection de
carburant Injecteurs défec-
tueux ou obstrués
Faire réviser par un
concessionnaire
Yamaha —
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allume Niveau de
carburant
Vide Faire le plein dès que
possible 46
Avertisse-
ment de
pression
d’huile Baisse de la pres-
sion d’huile
Faire réviser par un
concessionnaire
Yamaha
38
Surchauffe
du moteur Entrée de la tuyère
obstruée Nettoyer
91
Avertisse-
ment de con-
trôle du mo-
teur Capteurs défectueux Faire réviser par un
concessionnaire
Yamaha 39
PANNE CAUSE POSSIBLE REMÈDE PAGE
