Φροντίδα και αποθήκευση
90
(3)Συνδέστε το αρνητικό (–) καλώδιο (μαύρο)
της μπαταρίας στον αρνητικό (–) πόλο της
μπαταρίας.
(4)Συνδέστε τον ελαστικό σωλήνα εξαέρωσης
στην μπαταρία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
[RWJ00451]
(5)Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
RJU33492
Μακροχρόνια αποθήκευση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00330
Όταν πρόκειται να αποθηκεύσετε το
υδροσκάφος, τοποθετείτε το πάντοτε όρθιο, σε
οριζόντια θέση. Διαφορετικά ενδέχεται να
υπάρξει διαρροή καυσίμου στον κινητήρα ή
στο χώρο κινητήρα και ενδεχόμενος κίνδυνος
πυρκαγιάς.
Κατά την αποθήκευση για μεγάλες περιόδους,
όπως στη διάρκεια του χειμώνα, απαιτείται
προληπτική συντήρηση για να αποφεύγεται η
φθορά. Πριν την αποθήκευση, σας
συμβουλεύουμε να απευθυνθείτε σε αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.
Ωστόσο, οι παρακάτω εργασίες μπορούν να
εκτελεστούν εύκολα από τον ιδιοκτήτη.
RJU40762Καθαρισμός
(1)Ξεπλύνετε τους αγωγούς νερού ψύξης. (Βλ.
σελίδα 86 για πληροφορίες σχετικά με την
έκπλυση των αγωγών νερού ψύξης.)
ΣΗMΕΙΩΣΗ:
Εάν πρόκειται να αποθηκεύσετε το υδροσκάφος
για μεγάλο χρονικό διάστημα, π.χ. για το χειμώνα,
γεμίστε το ρεζερβουάρ καυσίμου με καθαρή
βενζίνη και προσθέστε σταθεροποιητή και
ρυθμιστή καυσίμου στο ρεζερβουάρ, σύμφωνα με
τις οδηγίες του κατασκευαστή, πριν βάλετε
μπροστά τον κινητήρα.
(2)Καθαρίστε το υδροσκάφος. (Βλ. σελίδα 87
για πληροφορίες σχετικά με τον καθαρισμό
του
υδροσκάφους.)
Απλώστε μη δραστικό κερί στη λέμβο.
RJU41260Λίπανση
Χρησιμοποιήστε κατάλληλο γρασαδόρο
λιπαντικού θαλάσσης για να λιπάνετε υπό πίεση
τις ντίζες και να απομακρύνετε την υγρασία που
συγκεντρώνεται μεταξύ εσωτερικών και
εξωτερικών ντιζών.
UF2C74R0.book Page 90 Tuesday, July 31, 2012 9:39 AM

Φροντίδα και αποθήκευση
91
Για να διασφαλίσετε την ομαλή κίνηση ή
περιστροφή των κινούμενων εξαρτημάτων,
λιπάνετέ τα με αδιάβροχο γράσο.
●Ντίζα γκαζιού (άκρο χειρόγκαζου)
●Ντίζα πηδαλιουχίας (άκρο ακροφυσίου
πηδαλιουχίας) και ράβδος Q.S.T.S. (άκρο
ακροφυσίου πηδαλιουχίας)
●Ντίζα αλλαγής πορείας (άκρο τύμπανου
αναστροφής)
RJU40811Έλεγχος για σκουριά
Ψεκάστε τα μεταλλικά μέρη της λέμβου, του
καταστρώματος και του κινητήρα με
αντισκωριακό προϊόν.
Αναθέστε σε έναν αντιπρόσωπο της Yamaha τον
έλεγχο των εσωτερικών εξαρτημάτων του
κινητήρα για σκουριά. Συνιστώμενο αδιάβροχο γράσο:
Γράσο μηχανών θαλάσσης
Ya m a h a /Γράσο Α Yamaha (Yamaha
Marine Grease/Yamaha Grease A)
UF2C74R0.book Page 91 Tuesday, July 31, 2012 9:39 AM

Συντήρηση
92
RJU33768
Συντήρηση
Οι περιοδικοί έλεγχοι και η τακτική λίπανση
βοηθούν στη διατήρηση του υδροσκάφους στην
ασφαλέστερη και αποτελεσματικότερη δυνατή
κατάσταση. Γι’ αυτόν ακριβώς το λόγο, να
εκτελείτε οπωσδήποτε τις εργασίες περιοδικής
συντήρησης. Η ασφάλεια αποτελεί υποχρέωση
του κατόχου του υδροσκάφους. Η σωστή
συντήρηση πρέπει να πραγματοποιείται
προκειμένου να διατηρούνται οι εκπομπές
καυσαερίου και τα επίπεδα θορύβου εντός
των
καθορισμένων ορίων. Τα σημαντικότερα σημεία
της επιθεώρησης και λίπανσης του υδροσκάφους
επεξηγούνται στις σελίδες που ακολουθούν.
Απευθυνθείτε σε αντιπρόσωπο της Yamaha για τα
γνήσια ανταλλακτικά Yamaha και τα προαιρετικά
αξεσουάρ που έχουν σχεδιαστεί για το
υδροσκάφος σας.
Θα πρέπει να σημειωθεί ότι τυχόν βλάβες που
οφείλονται στην εγκατάσταση εξαρτημάτων ή
αξεσουάρ που δεν είναι ποιοτικά ισοδύναμα
των
γνήσιων ανταλλακτικών Yamaha, δεν
καλύπτονται από την περιορισμένη εγγύηση.
Η συντήρηση, η αντικατάσταση ή επισκευή
των συσκευών και του συστήματος ελέγχου
εκπομπών πρέπει να εκτελούνται από τεχνικό ή
εταιρεία επισκευής κινητήρων θαλάσσης SI.
Ωστόσο, η επισκευή που καλύπτεται από την
εγγύηση πρέπει να εκτελείται από
εξουσιοδοτημένο αντιπρόσωπο θαλάσσιων
σκαφών της Yamaha.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00311
Φροντίστε να θέτετε τον κινητήρα εκτός
λειτουργίας για να εκτελέσετε εργασίες
συντήρησης, εκτός εάν απαιτείται
διαφορετικά. Εάν δεν είστε εξοικειωμένοι με
τις τεχνικές εργασίες σε μηχανήματα, αναθέστε
τις εργασίες αυτές σε κάποιον αντιπρόσωπο της
Yamaha ή άλλον εξειδικευμένο μηχανικό.
RJU33802Κιτ εργαλείων
Στο υδροσκάφος αυτό περιλαμβάνεται ένα κιτ
εργαλείων. Τοποθετήστε το κιτ εργαλείων σε
αδιάβροχη σακούλα και φροντίστε να το έχετε
πάντοτε μαζί σας, κάθε φορά που χρησιμοποιείτε
το υδροσκάφος.

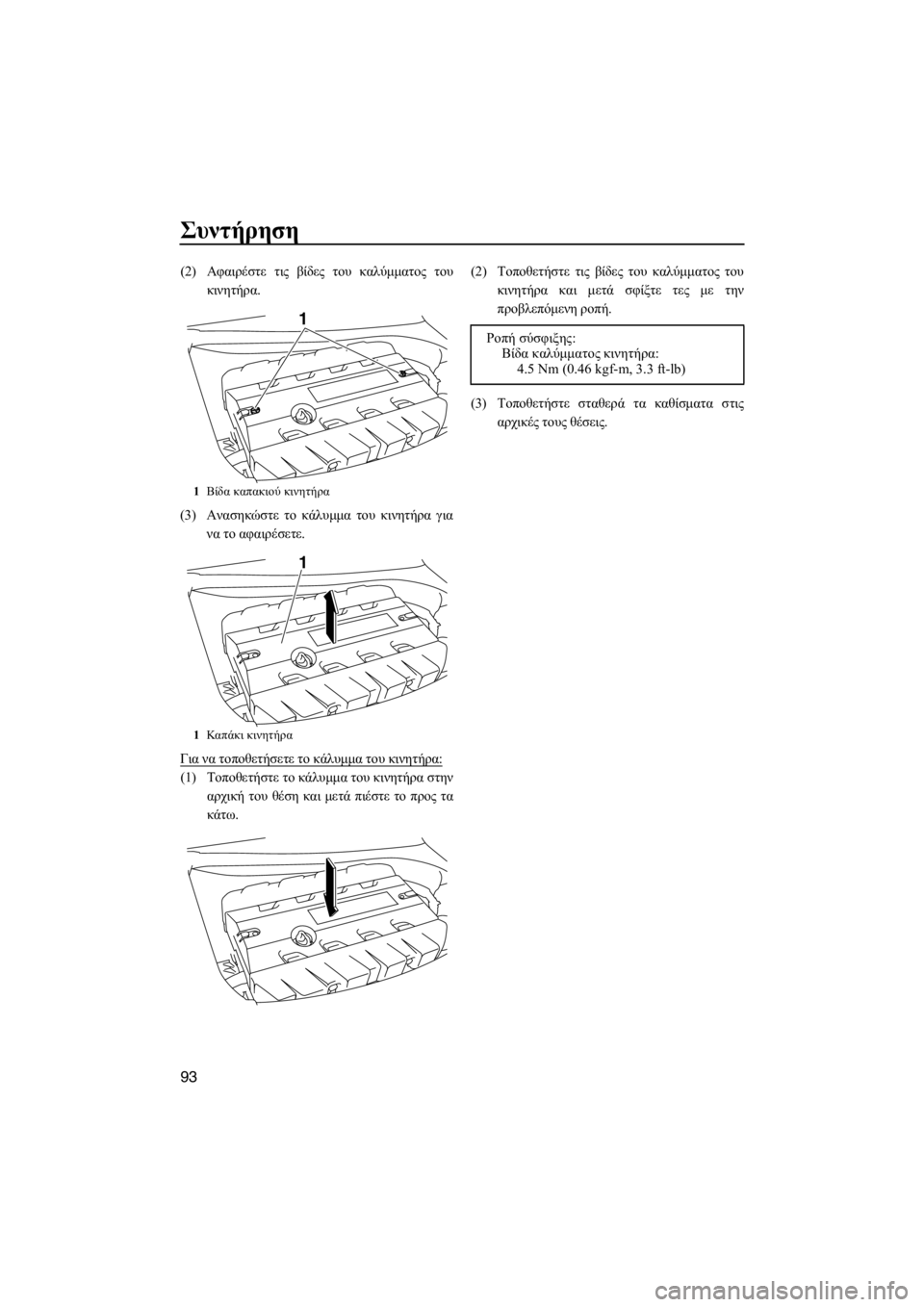

RJU42020Αφαίρεση και τοποθέτηση του
καλύμματος του κινητήρα
Το κάλυμμα του κινητήρα είναι αφαιρούμενο.
Για να αφαιρέσετε το κάλυμμα του κινητήρα:
(1)Βγάλτε τα καθίσματα. (Βλ. σελίδα 44 για
διαδικασίες σχετικά με την αφαίρεση και
τοποθέτηση των καθισμάτων.)
1Τσάντα εργαλείων
2Κατσαβίδι
3Προσαρμογέας για λάστιχο ποτίσματος
4Κλειδί για καρυδάκια 10/12 mm
5Πένσα
6Γερμανικό κλειδί
UF2C74R0.book Page 92 Tuesday, July 31, 2012 9:39 AM

Συντήρηση
93
(2)Αφαιρέστε τις βίδες του καλύμματος του
κινητήρα.
(3)Ανασηκώστε το κάλυμμα του κινητήρα για
να το αφαιρέσετε.
Για να τοποθετήσετε το κάλυμμα του κινητήρα:
(1)Τοποθετήστε το κάλυμμα του κινητήρα στην
αρχική του θέση και μετά πιέστε το προς τα
κάτω.(2)Τοποθετήστε τις βίδες του καλύμματος του
κινητήρα και μετά σφίξτε τες με την
προβλεπόμενη ροπή.
(3)Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις.
1Βίδα καπακιού κινητήρα
1Καπ άκι κινητήρα
1
1


Συντήρηση
94
RJU37062Πίνακας περιοδικής συντήρησης
Ο πίνακας περιοδικής συντήρησης παρέχει γενικές οδηγίες για την περιοδική συντήρηση. Ζητήστε από
έναν αντιπρόσωπο της Yamaha να διενεργήσει τους ελέγχους του ακόλουθου πίνακα. Ωστόσο, ανάλογα
με τις συνθήκες χειρισμού του υδροσκάφους, πιθανώς να χρειαστεί να εκτελείτε τις εργασίες
συντήρησης με μεγαλύτερη συχνότητα. Αν έχετε απορίες, συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha.
Αυτό το σύμβολο“”
επισημαίνει εξαρτήματα που πρέπει να ελέγχονται και να υποβάλλονται σε
σέρβις από τον αντιπρόσωπο της Yamaha.
Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί αΑρχική Επόμενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες200
ώρες
6 μήνες12 μήνες12 μήνες24 μήνες
Σπινθηριστές
(μπουζί)Έλεγχος, καθαρισμός,
αντικατάσταση—
Σημεία λίπανσηςΛίπανση—
Εσωτερικά
εξαρτήματα
κινητήραΨεκασμός με λιπαντικό—
Ενδιάμεσο
περίβλημαΛιπάνετε—
Σύστημα
τροφοδοσίας
καυσίμουΈλεγχος—
Ρεζερβουάρ
καυσίμουΈλεγχος, καθαρισμός—
Στροφές ρελαντί
κινητήραΈλεγχος, ρύθμιση—
Άξονας πεταλούδαςΈλεγχος—
Φίλτρο εισόδου
νερούΈλεγχος, καθαρισμός—
Φίλτρο σεντίναςΚαθαρίστε—
Φίλτρο ηλεκτρικής
αντλίας
σεντίναςΚαθαρισμός—
ΠτερωτήΈλεγχος—
Γωνία ακροφυσίου
πηδαλιουχίαςΈλεγχος, ρύθμιση—
Κύριος μηχανισμός
πηδαλιουχίαςΕλέγξτε, ρυθμίστε—
Μηχανισμός
Q.S.T.S.Ελέγξτε, ρυθμίστε—
UF2C74R0.book Page 94 Tuesday, July 31, 2012 9:39 AM

Συντήρηση
95
RJU36942Λάδι κινητήρα και φίλτρο λαδιού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00340
Αμέσως μετά το σβήσιμο του κινητήρα, το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό. Εάν έρθετε σε επαφή με το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας,
ενδέχεται να προκληθούν εγκαύματα.
ΠΡΟΣΟΧΗ
RCJ00991
Μην θέτετε τον κινητήρα σε λειτουργία, εάν η
ποσότητα λαδιού στον κινητήρα είναι
υπερβολική ή ανεπαρκής, διαφορετικά μπορεί
να προκληθεί βλάβη στον κινητήρα.
Συνιστάται να απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για αλλαγή του λαδιού και τουφίλτρου λαδιού του κινητήρα. Ωστόσο, αν
επιλέξετε να αλλάξετε το λάδι και το φίλτρο μόνοι
σας, συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha.
Ντίζα αλλαγής
πορείας και τύμπανο
αναστροφής
(όπισθεν)Ελέγξτε, ρυθμίστε—
Ντίζα γκαζιούΈλεγχος—
Τά π ε ς
αποστράγγισης
πρύμνηςΈλεγχος,
αντικατάσταση—
ΜπαταρίαΈλεγχος, φόρτιση—
Ελαστική σύζευξηΈλεγχος—
Το π ο θ έ τ η σ η
κινητήραΕλέγξτε—
Παξιμάδια και
μπουλόνιαΈλεγχος—
Στοιχείο φίλτρου
αέραΕλέγξτε—
Λάδι κινητήραΑντικατάσταση95
Φίλτρο λαδιούΑντικαταστήστε95
Διάκενο βαλβίδαςΕλέγξτε, ρυθμίστε— Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί αΑρχική Επόμενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες200
ώρες
6 μήνες12 μήνες12 μήνες24 μήνες
UF2C74R0.book Page 95 Tuesday, July 31, 2012 9:39 AM

Τεχνικά χαρακτηριστικά
96
RJU34542
Τεχνικά χαρακτηριστικά
Χωρητικότητα υδροσκάφους:
Μέγιστος αριθμός ατόμων επάνω στο σκάφος:
3 άτομο
Μέγιστη ικανότητα φορτίου:
240 kg (530 lb)
Διαστάσεις:
Μήκος:
3370 mm (132.7 in)
Πλάτος:
1230 mm (48.4 in)
Ύψος:
1160 mm (45.7 in)
Ξηρό βάρος:
369 kg (813 lb)
Επιδόσεις:
Μέγιστη απόδοση (σύμφωνα με το ISO 8665/SAE
J1228):
154.5 kWστις7500 στροφές/λεπτό
Μέγιστη κατανάλωση καυσίμου:
63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Αυτονομία πλεύσης με μέγιστο άνοιγμα γκαζιού:
1.10 ώρες
Ταχύτητα συρτής:
1250 ±100 στροφές/λεπτό
Κινητήρας:
Τύπος κινητήρα:
Υδρόψυκτος, τετράχρονος, DOHC (με δύο
εκκεντροφόρους επί κεφαλής)
Αριθμός κυλίνδρων:
4
Κυλινδρισμός:
1812 cm³
Διάμετρος & διαδρομή:
86.0 × 78.0 mm (3.39 × 3.07 in)
Σχέση συμπίεσης:
8.6 : 1
Διάκενο βαλβίδων εισαγωγής (με κρύο κινητήρα):
0.14–0.23 mm (0.0055–0.0091 in)
Διάκενο βαλβίδων εξαγωγής (με κρύο κινητήρα):
0.28–0.37 mm (0.0110–0.0146 in)
Σύστημα λίπανσης:
Υγρό κάρτερ
Σύστημα ψύξης:
Νερό
Σύστημα εκκίνησης:
Ηλεκτρικό σύστημαΣύστημα ανάφλεξης:
T.C.I.
Σπινθηριστής (μπουζί):
LFR6A
Διάκενο σπινθηριστή:
0.8–0.9 mm (0.031–0.035 in)
Χωρητικότητα
μπαταρίας:
12 V, 19 αμπερώρια
Σύστημα φόρτισης:
Σπινθηροπαραγωγός σφονδύλου
Μονάδα μετάδοσης κίνησης:
Σύστημα πρόωσης:
Αντλία εκτόξευσης
Τύπος αντλίας εκτόξευσης:
Αξονική ροή, μονοβάθμια
Περιστροφή πτερωτής:
Αριστερόστροφα
Γωνία ακροφυσίου πηδαλιουχίας:
24.0+24.0 βαθμός
Γωνία ζυγοστάθμισης ακροφυσίου πηδαλιουχίας:
-10, -5, 0, 5, 10 °
Καύσιμο και λάδι:
Συνιστώμενο καύσιμο:
Απλή αμόλυβδη βενζίνη
Ελάχιστος αριθμός οκτανίων (PON):
86
Ελάχιστος αριθμός οκτανίων (RON):
90
Συνιστώμενος τύπος λαδιού κινητήρα κατά SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Συνιστώμενη ποιότητα λαδιού κινητήρα κατά API:
API SE, SF, SG, SH, SJ, SL
Συνολική χωρητικότητα ρεζερβουάρ καυσίμου:
70 L (18.5 US gal, 15.4 Imp.gal)
Ποσότητα λαδιού κινητήρα με αντικατάσταση του
φίλτρου λαδιού:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Ποσότητα λαδιού κινητήρα χωρίς αντικατάσταση
του φίλτρου λαδιού:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Συνολική ποσότητα λαδιού κινητήρα:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C74R0.book Page 96 Tuesday, July 31, 2012 9:39 AM

Επίλυση προβλημάτων
97
RJU34561
Αντιμετώπιση προβλημάτων
Αν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος, ανατρέξτε στον πίνακα αντιμετώπισης
προβλημάτων για να εντοπίσετε την πιθανή αιτία.
Αν δεν μπορείτε να εντοπίσετε την αιτία, συμβουλευτείτε κάποιον αντιπρόσωπο της Yamaha.
RJU36984Πίνακας αντιμετώπισης προβλημάτων
Επιβεβαιώστε την πιθανή αιτία και λύση και μετά ανατρέξτε στη σχετική σελίδα.
ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΣΕΛΙΔΑ
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα δεν γυρίζει)Σύστημα
Προστασίας
της Ya m a h aΛειτουργία Κλείδωμα
επιλεγμένηΕπιλέξτε τη λειτουργία
Ξεκλείδωμα29
Διακόπτης
ασφαλείας
κινητήραΗ ασφάλεια δεν είναι
στη θέση τηςΒάλτε την ασφάλεια
30
Ασφάλεια Είναι καμένη Αντικαταστήστε την
ασφάλεια και ελέγξτε
την καλωδίωση102
Μπαταρία Έχει εκφορτιστεί Επαναφορτίστε87
Κακές συνδέσεις πόλων Σφίξτε όπως απαιτείται87
Οι πόλοι έχουν
διαβρωθεί
Καθαρίστε ή
αντικαταστήστε87
Μίζα Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα γυρίζει)Χειρόγκαζο Πατημένο Ελεύθερο30
Καύσιμο Άδειο Γεμίστε ξανά το
συντομότερο δυνατό52
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Σπινθηριστής
(μπουζί)Βραχυκυκλωμένος ή
ελαττωματικόςΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Καλόττα
σπινθηριστή
(μπουζί)Δεν είναι συνδεδεμένη
ή έχει φύγει από τη
θέση τηςΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Σύνδεση σε λάθος
κύλινδροΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Σύστημα
έγχυσης
καυσίμουΕλαττωματική αντλία
καυσίμουΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
UF2C74R0.book Page 97 Tuesday, July 31, 2012 9:39 AM
