2013 YAMAHA FX HO ESP

Descrição
23
PJU31011
Localização dos componentes principais
Exterior
7
8
9
10
11
2
1
3456
1Tampão do combustível (página 63)
2 Capot
3 Guiador
4 Banco traseiro (página 53)
5 Banco dianteiro (página 53)
6 Espaço para os pés
7 Olhal da proa (página 55)
8 Casco
9 Saída piloto da água de refrigeração (pági-
na 32)
10 Cunho de encaixe (FX Cruiser SHO) (pági-
na 56) 11
Alcatrate
UF2S71P0.book Page 23 Tuesday, August 21, 2012 8:47 AM

Funcionamento da função de controlo
27
PJU31024
Funções de controlo do veículo aquático
PJU42550Transmissor do controlo remoto
As definições do Sistema de Segurança
Yamaha e do modo de baixas rotações po- dem ser seleccionadas utilizando o transmis-
sor do controlo remoto. (Ver os
procedimentos de definição do Sistema de
Segurança Yamaha na página 28 e os proce-
dimentos para a activação do modo de baixas
rotações na página 38.)
Uma vez que o veículo está programado para
reconhecer o código interno apenas a partir
deste transmissor, as definições só poderão
ser seleccionadas através dele.
Em caso de perda acidental do transmissor
do controlo remoto ou no caso de este não
funcionar devidamente, contactar um Con-
cessionário Yamaha.
Durante a utilização do veículo aquático, o
operador deve ter sempre o transmissor con-
sigo, guardando-o no suporte do transmissor
existente no compartimento de armazena- mento estanque incorporado para evitar per-
dê-lo.
ADVERTÊNCIA
PCJ00752
●O transmissor do controlo remoto não é
completamente estanque. Não submer-
gir o transmissor nem operá-lo debaixo
de água. Caso o transmissor seja sub-
mergido, secá-lo com um pano macio e
seco e, em seguida, verificar se está a
funcionar correctamente. Se o transmis-
sor não estiver a funcionar correcta-
mente, contactar um Concessionário
Yamaha.
●Manter o transmissor do controlo remo-
to afastado de altas temperaturas e não
colocá-lo sob a luz directa do sol.
●Não deixar cair o transmissor do contro-
lo remoto, não o submeter a choques
fortes nem colocar objectos pesados
sobre o mesmo.
●Para limpar o transmissor do controlo
remoto, utilizar um pano macio e seco.
Não utilizar detergente, álcool ou outros
químicos.
●Não tentar desmontar o transmissor do
controlo remoto sem a ajuda de um téc-
nico especializado. Caso contrário, o
transmissor pode não funcionar correc-
tamente. Se o transmissor precisar de
1 Transmissor do controlo remoto
1Suporte do transmissor
1
UF2S71P0.book Page 27 Tuesday, August 21, 2012 8:47 AM

Funcionamento da função de controlo
28
uma pilha nova, contactar um Concessi-
onário Yamaha. Consultar os regula-
mentos locais relativos a resíduos
perigosos quando se pretender descar-
tar as baterias do transmissor.
PJU31384Sistema de Segurança Yamaha
O Sistema de Segurança Yamaha funciona
de modo a evitar a utilização não autorizada
ou roubo do veículo. Os modos de bloqueio e
desbloqueio do sistema de segurança podem
ser seleccionados através do transmissor do
controlo remoto fornecido com este veículo.
Se o modo de bloqueio do sistema de segu-
rança estiver seleccionado, o motor não pode
ser ligado. O motor só poderá ser ligado se for
seleccionado o modo de desbloqueio. (Ver as
informações relativas ao transmissor do con-
trolo remoto na página 27.)
OBSERVAÇÃO:
As definições do Sistema de Segurança
Yamaha só podem ser seleccionadas quando o motor estiver desligado.
PJU36775Definições do Sistema de Segurança
Yamaha As definições do Sistema de Segurança
Yamaha serão confirmadas pelo número de bips quando o transmissor do controlo remoto
for accionado e pela luz indicadora “UNLO-
CK” do centro de informações multifunções.
(Ver as informações sobre o centro de infor-
mações multifunções na página 43.)
OBSERVAÇÃO:
●O avisador acústico toca duas vezes para o
modo de funcionamento normal ou três ve-
zes para o modo de baixas rotações. (Ver
os procedimentos de activação do modo de
baixas rotações na página 38.)
●Se o transmissor do controlo remoto for ac-
cionado enquanto o centro de informações
multifunções estiver em estado de espera,
o centro irá efectuar a operação inicial e,
em seguida, a definição fica seleccionada.
Para seleccionar o modo de bloqueio:
Premir brevemente o botão de bloqueio no
transmissor do controlo remoto. O avisador
acústico soa uma vez e a luz indicadora “UN-
LOCK” pisca uma vez e apaga-se. Isto indica
que o modo de bloqueio está seleccionado.
Número de bips Modo do Sistema
de Segurança Ya m a h a Luz indi-
cadora
“UNLO- CK”
Bloqueio Apaga
Desbloqueio
(modo de funciona- mento normal) Acende
Desbloqueio
(modo de baixas rotações) Acende
1 Botão de bloqueio
2 Luz indicadora “UNLOCK”
21
UF2S71P0.book Page 28 Tuesday, August 21, 2012 8:47 AM

Funcionamento da função de controlo
31
a direcção do veículo aquático alterada em
conformidade.
Dado que a força do impulso do jacto determi-
na a velocidade e o ângulo de uma viragem,
deve-se sempre aplicar o acelerador ao ne-
gociar uma curva, excepto à velocidade míni-
ma de governo.
Este modelo está equipado com o Sistema de
Gestão do Motor Yamaha (YEMS) que inclui
um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo caso se tente o governo do veículo de-
pois de se libertar o comando do acelerador.
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o mo-
tor desligado. Logo que o motor reduz de ve-
locidade, o veículo deixa de virar em respostaàs acções do guiador, até o acelerador ser
novamente accionado ou até se atingir a ve-
locidade mínima de governo.
PJU31293Sistema de ajustamento da inclinação
do guiador
A posição do guiador pode ser ajustada para
trás e para a frente utilizando a alavanca de
ajustamento do ângulo do guiador.
Para ajustar a posição do guiador:
(1) Puxar para cima a alavanca de ajusta-
mento do ângulo do guiador, para desac-
tivar o bloqueio do guiador e mover o
guiador para trás ou para a frente até à
posição pretendida. AVISO! Nunca pu-
xar a alavanca de ajustamento do ân-
gulo do guiador durante o
funcionamento, pois o guiador pode
mudar de posição repentinamente, o
1 Guiador
2 Tubeira do jacto
1
2
UF2S71P0.book Page 31 Tuesday, August 21, 2012 8:47 AM

Funcionamento da função de controlo
32
que pode provocar um acidente.
[PWJ00041]
(2) Verificar se a alavanca de ajustamentodo ângulo do guiador regressa à posição
original e se o guiador fica firmemente
bloqueado.
PJU41800Saídas piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor é descarregada pelas saídas piloto da água de
refrigeração.
Existem saídas piloto da água de refrigeração
a bombordo (esquerda) e a estibordo (direita)
do veículo. Para verificar o funcionamento do
sistema de refrigeração, verificar se existe
descarga de água pela saída piloto de bom-
bordo (esquerda). Se não houver descarga
de água por esta saída, desligar o motor e ve-
rificar se a tomada do jacto está obstruída.
(Consultar mais informações sobre a tomada
do jacto na página 112.)
OBSERVAÇÃO:
●Após o accionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pelas saídas piloto.
●A descarga de água pode não ser constan-
te com o motor a funcionar ao ralenti. Se
esta situação se verificar, accionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
PJU40322Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
1
Alavanca de ajustamento do ângulo do gui-
ador
1
1Saída piloto da água de refrigeração (lado
de bombordo [esquerdo])
1
UF2S71P0.book Page 32 Tuesday, August 21, 2012 8:47 AM

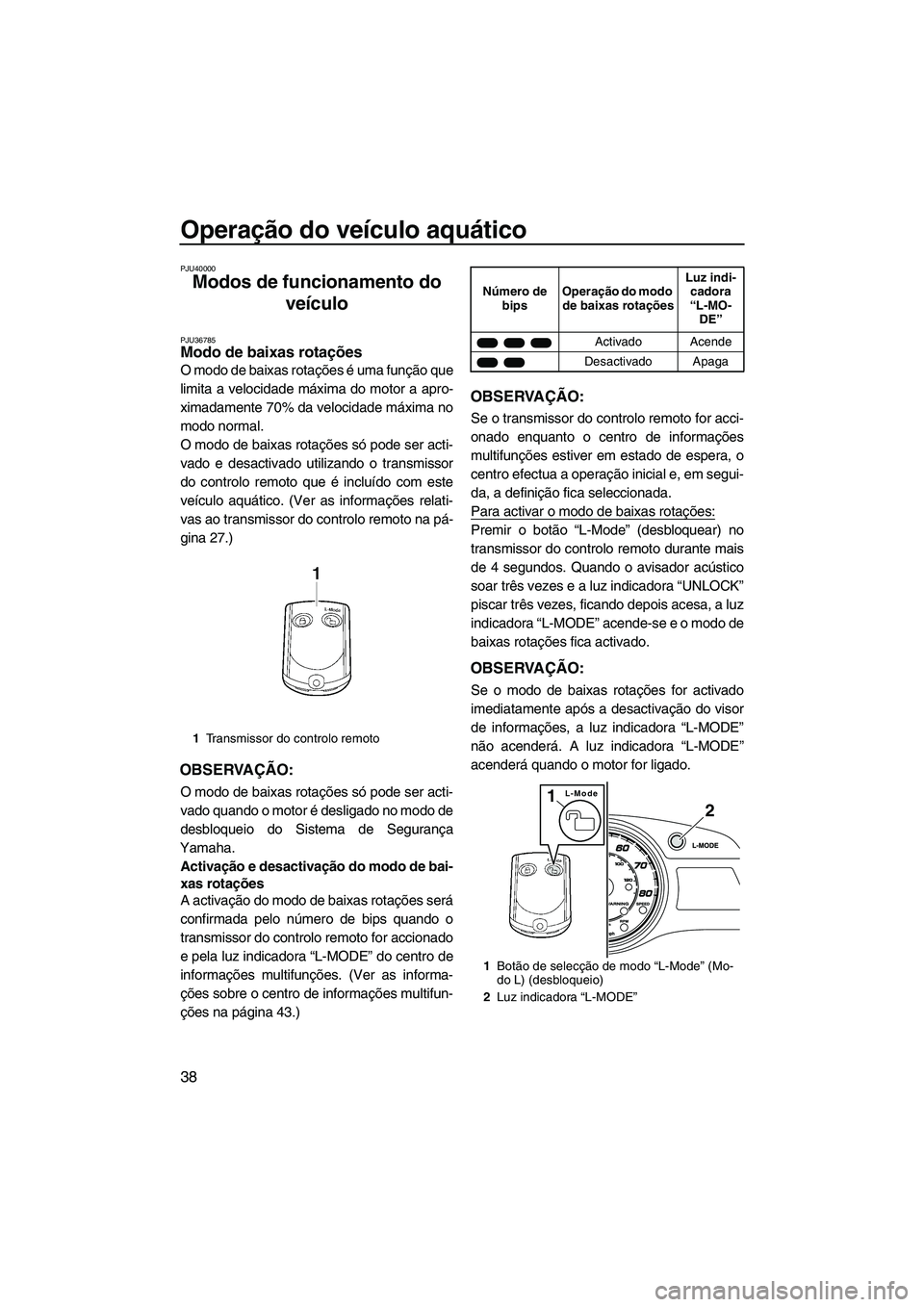

Operação do veículo aquático
38
PJU40000
Modos de funcionamento do veículo
PJU36785Modo de baixas rotações
O modo de baixas rotações é uma função que
limita a velocidade máxima do motor a apro-
ximadamente 70% da velocidade máxima no
modo normal.
O modo de baixas rotações só pode ser acti-
vado e desactivado utilizando o transmissor
do controlo remoto que é incluído com este
veículo aquático. (Ver as informações relati-
vas ao transmissor do controlo remoto na pá-
gina 27.)
OBSERVAÇÃO:
O modo de baixas rotações só pode ser acti-
vado quando o motor é desligado no modo de
desbloqueio do Sistema de Segurança
Yamaha. Activação e desactivação do modo de bai-
xas rotações
A activação do modo de baixas rotações será
confirmada pelo número de bips quando o
transmissor do controlo remoto for accionado
e pela luz indicadora “L-MODE” do centro de
informações multifunções. (Ver as informa-
ções sobre o centro de informações multifun-
ções na página 43.)
OBSERVAÇÃO:
Se o transmissor do controlo remoto for acci-
onado enquanto o centro de informações
multifunções estiver em estado de espera, o
centro efectua a operação inicial e, em segui-
da, a definição fica seleccionada.
Para activar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar três vezes e a luz indicadora “UNLOCK”
piscar três vezes, ficando depois acesa, a luz
indicadora “L-MODE” acende-se e o modo de
baixas rotações fica activado.
OBSERVAÇÃO:
Se o modo de baixas rotações for activado
imediatamente após a desactivação do visor
de informações, a luz indicadora “L-MODE”
não acenderá. A luz indicadora “L-MODE”
acenderá quando o motor for ligado.
1 Transmissor do controlo remoto
Número de
bips Operação do modo
de baixas rotações Luz indi-
cadora
“L-MO- DE”
Activado Acende
Desactivado Apaga
1 Botão de selecção de modo “L-Mode” (Mo-
do L) (desbloqueio)
2 Luz indicadora “L-MODE”
2
L-Mode1
UF2S71P0.book Page 38 Tuesday, August 21, 2012 8:47 AM

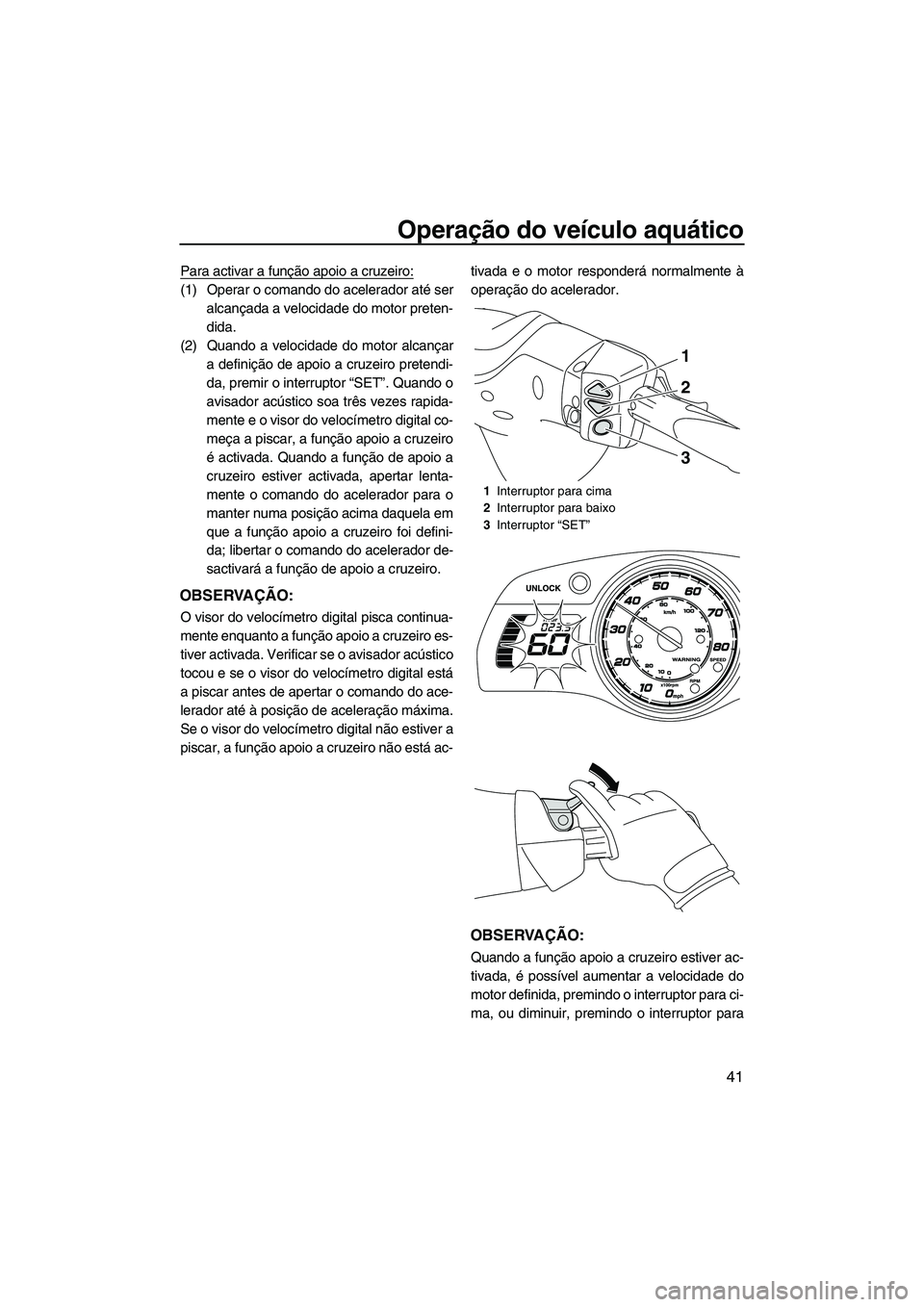

Operação do veículo aquático
41
Para activar a função apoio a cruzeiro:
(1) Operar o comando do acelerador até seralcançada a velocidade do motor preten-
dida.
(2) Quando a velocidade do motor alcançar a definição de apoio a cruzeiro pretendi-
da, premir o interruptor “SET”. Quando o
avisador acústico soa três vezes rapida-
mente e o visor do velocímetro digital co-
meça a piscar, a função apoio a cruzeiro
é activada. Quando a função de apoio a
cruzeiro estiver activada, apertar lenta-
mente o comando do acelerador para o
manter numa posição acima daquela em
que a função apoio a cruzeiro foi defini-
da; libertar o comando do acelerador de-
sactivará a função de apoio a cruzeiro.
OBSERVAÇÃO:
O visor do velocímetro digital pisca continua-
mente enquanto a função apoio a cruzeiro es-
tiver activada. Verificar se o avisador acústico
tocou e se o visor do velocímetro digital está
a piscar antes de apertar o comando do ace-
lerador até à posição de aceleração máxima.
Se o visor do velocímetro digital não estiver a
piscar, a função apoio a cruzeiro não está ac- tivada e o motor responderá normalmente à
operação do acelerador.
OBSERVAÇÃO:
Quando a função apoio a cruzeiro estiver ac-
tivada, é possível aumentar a velocidade do
motor definida, premindo o interruptor para ci-
ma, ou diminuir, premindo o interruptor para
1
Interruptor para cima
2 Interruptor para baixo
3 Interruptor “SET”
1
2
3
UF2S71P0.book Page 41 Tuesday, August 21, 2012 8:47 AM

Funcionamento dos instrumentos
43
PJU42240
Centro de informações multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Activação do centro de informações multi-
funções
Quando o centro de informações multifun-
ções é activado, os ponteiros do velocíme-
tro/conta-rotações analógico descrevem um
circuito e acendem-se todos os segmentos e
luzes indicadoras do visor. Após 2 segundos,
a luz indicadora “WARNING” e as luzes avi- sadoras no visor de informações apagam-se
e o centro começa a funcionar normalmente.OBSERVAÇÃO:
A luz indicadora “UNLOCK” apaga-se quando
o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efectuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-
do, o centro desliga-se e entra em estado de
espera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se en-
contravam antes de o centro se ter desligado
e, depois, o centro começa a funcionar nor-
malmente.
PJU42330Velocímetro/conta-rotações
analógico
O velocímetro/conta-rotações analógico tem
tanto uma função de velocímetro como uma
função de conta-rotações. Alternando o visor,
este pode ser utilizado como velocímetro ou
como conta-rotações.
OBSERVAÇÃO:
O conta-rotações analógico vem selecciona-
do da fábrica da Yamaha.
Conta-rotações analógico
O conta-rotações analógico indica a velocida-
de do motor.
1
Visor de informações
2 Velocímetro/conta-rotações analógico
3 Multifunções, visor (FX Cruiser SHO)
1 Botão “SPEED/RPM”
2 Botão “VOLT/HOUR”
3 Botão “START/STOP” (FX Cruiser SHO)
4 Botão “MODE/RESET” (FX Cruiser SHO)
312
3
4
1
2
UF2S71P0.book Page 43 Tuesday, August 21, 2012 8:47 AM
