2013 YAMAHA FX HO CRUISER ESP

Requisitos de utilización y manipulación

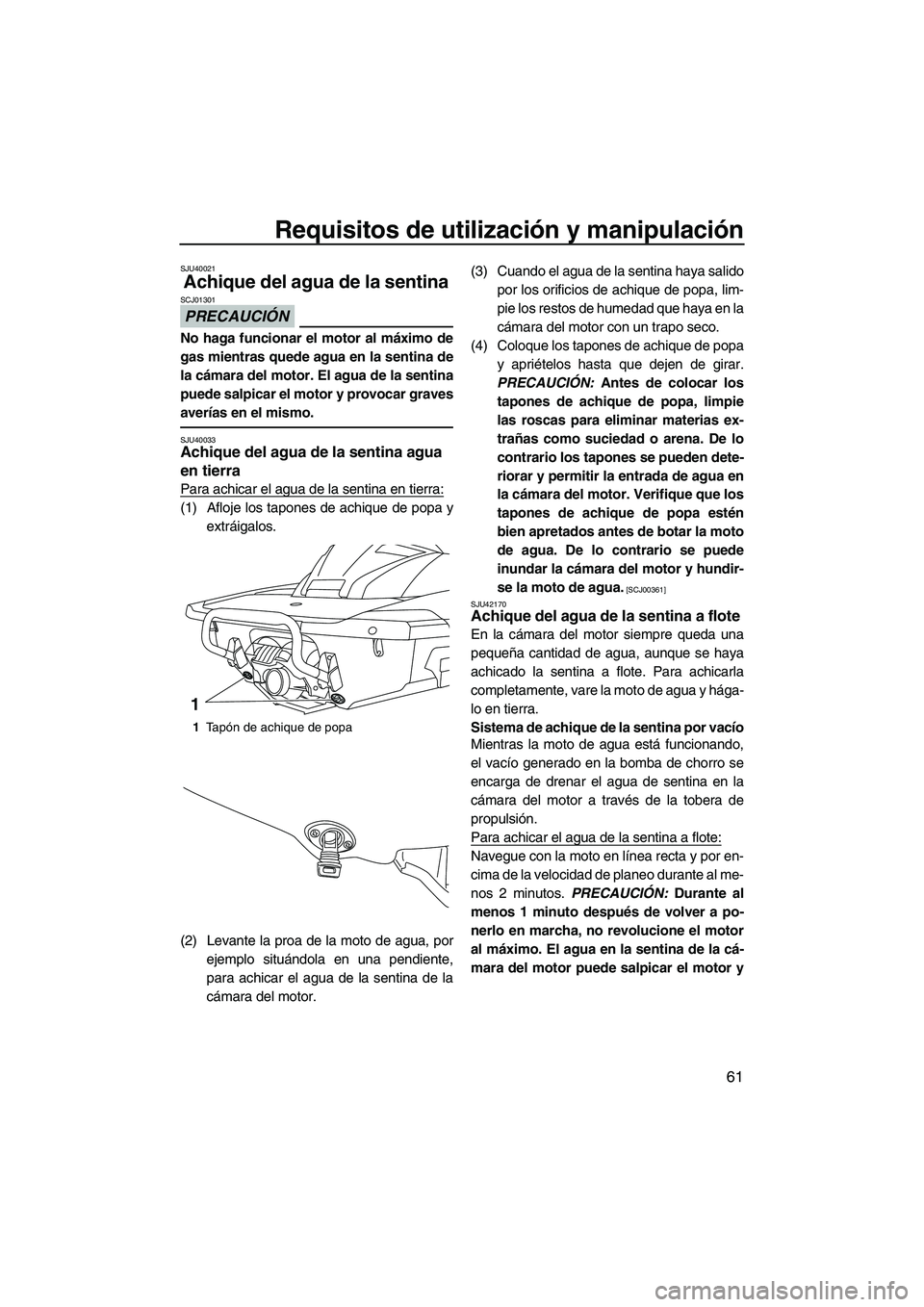

61
SJU40021
Achique del agua de la sentina
PRECAUCIÓN
SCJ01301
No haga funcionar el motor al máximo de
gas mientras quede agua en la sentina de
la cámara del motor. El agua de la sentina
puede salpicar el motor y provocar graves
averías en el mismo.
SJU40033Achique del agua de la sentina agua
en tierra
Para achicar el agua de la sentina en tierra:
(1) Afloje los tapones de achique de popa yextráigalos.
(2) Levante la proa de la moto de agua, por ejemplo situándola en una pendiente,
para achicar el agua de la sentina de la
cámara del motor. (3) Cuando el agua de la sentina haya salido
por los orificios de achique de popa, lim-
pie los restos de humedad que haya en la
cámara del motor con un trapo seco.
(4) Coloque los tapones de achique de popa y apriételos hasta que dejen de girar.
PRECAUCIÓN: Antes de colocar los
tapones de achique de popa, limpie
las roscas para eliminar materias ex-
trañas como suciedad o arena. De lo
contrario los tapones se pueden dete-
riorar y permitir la entrada de agua en
la cámara del motor. Verifique que los
tapones de achique de popa estén
bien apretados antes de botar la moto
de agua. De lo contrario se puede
inundar la cámara del motor y hundir-
se la moto de agua.
[SCJ00361]
SJU42170
Achique del agua de la sentina a flote
En la cámara del motor siempre queda una
pequeña cantidad de agua, aunque se haya
achicado la sentina a flote. Para achicarla
completamente, vare la moto de agua y hága-
lo en tierra.
Sistema de achique de la sentina por vacío
Mientras la moto de agua está funcionando,
el vacío generado en la bomba de chorro se
encarga de drenar el agua de sentina en la
cámara del motor a través de la tobera de
propulsión.
Para achicar el agua de la sentina a flote:
Navegue con la moto en línea recta y por en-
cima de la velocidad de planeo durante al me-
nos 2 minutos. PRECAUCIÓN: Durante al
menos 1 minuto después de volver a po-
nerlo en marcha, no revolucione el motor
al máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el motor y
1 Tapón de achique de popa
1
UF2T71S0.book Page 61 Friday, July 13, 2012 5:26 PM

Requisitos de utilización y manipulación

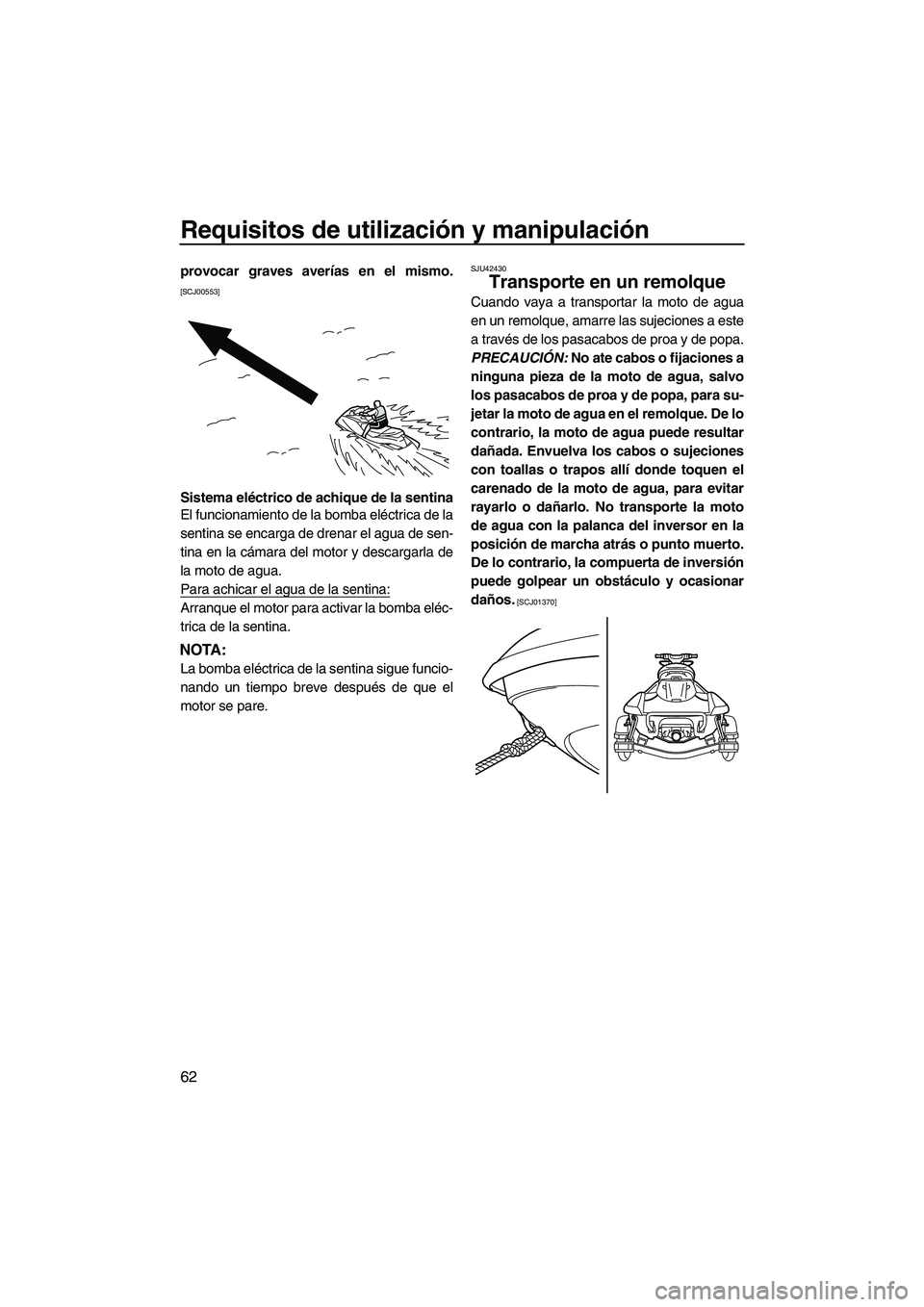

62
provocar graves averías en el mismo.
[SCJ00553]
Sistema eléctrico de achique de la sentina
El funcionamiento de la bomba eléctrica de la
sentina se encarga de drenar el agua de sen-
tina en la cámara del motor y descargarla de
la moto de agua.
Para achicar el agua de la sentina:
Arranque el motor para activar la bomba eléc-
trica de la sentina.
NOTA:
La bomba eléctrica de la sentina sigue funcio-
nando un tiempo breve después de que el
motor se pare.
SJU42430
Transporte en un remolque
Cuando vaya a transportar la moto de agua
en un remolque, amarre las sujeciones a este
a través de los pasacabos de proa y de popa.
PRECAUCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
jetar la moto de agua en el remolque. De lo
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. No transporte la moto
de agua con la palanca del inversor en la
posición de marcha atrás o punto muerto.
De lo contrario, la compuerta de inversión
puede golpear un obstáculo y ocasionar
daños.
[SCJ01370]
UF2T71S0.book Page 62 Friday, July 13, 2012 5:26 PM

Funcionamiento por primera vez

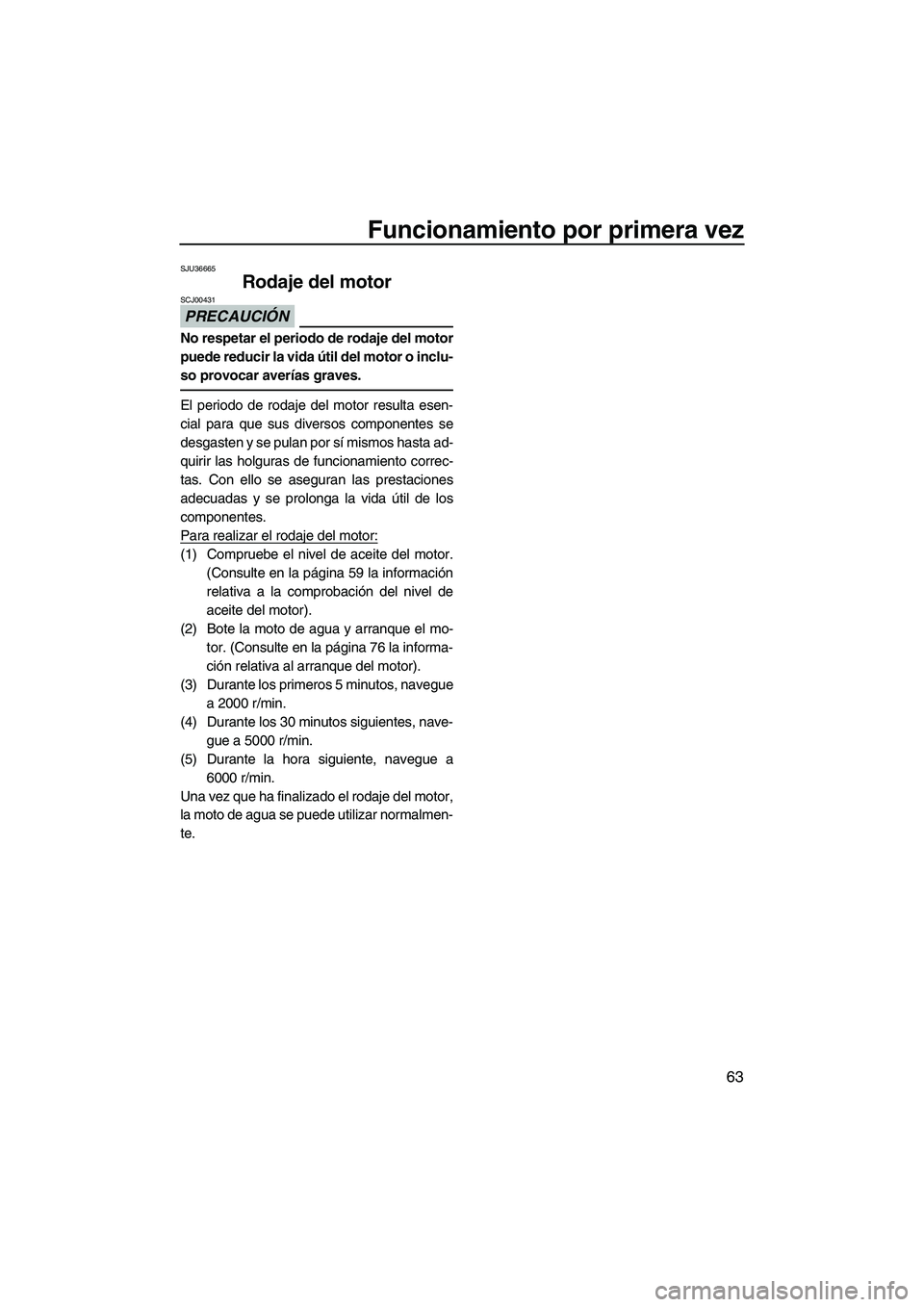

63
SJU36665
Rodaje del motor
PRECAUCIÓN
SCJ00431
No respetar el periodo de rodaje del motor
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta ad-
quirir las holguras de funcionamiento correc-
tas. Con ello se aseguran las prestaciones
adecuadas y se prolonga la vida útil de los
componentes.
Para realizar el rodaje del motor:
(1) Compruebe el nivel de aceite del motor.(Consulte en la página 59 la información
relativa a la comprobación del nivel de
aceite del motor).
(2) Bote la moto de agua y arranque el mo- tor. (Consulte en la página 76 la informa-
ción relativa al arranque del motor).
(3) Durante los primeros 5 minutos, navegue a 2000 r/min.
(4) Durante los 30 minutos siguientes, nave- gue a 5000 r/min.
(5) Durante la hora siguiente, navegue a 6000 r/min.
Una vez que ha finalizado el rodaje del motor,
la moto de agua se puede utilizar normalmen-
te.
UF2T71S0.book Page 63 Friday, July 13, 2012 5:26 PM

Comprobaciones antes de la navegación

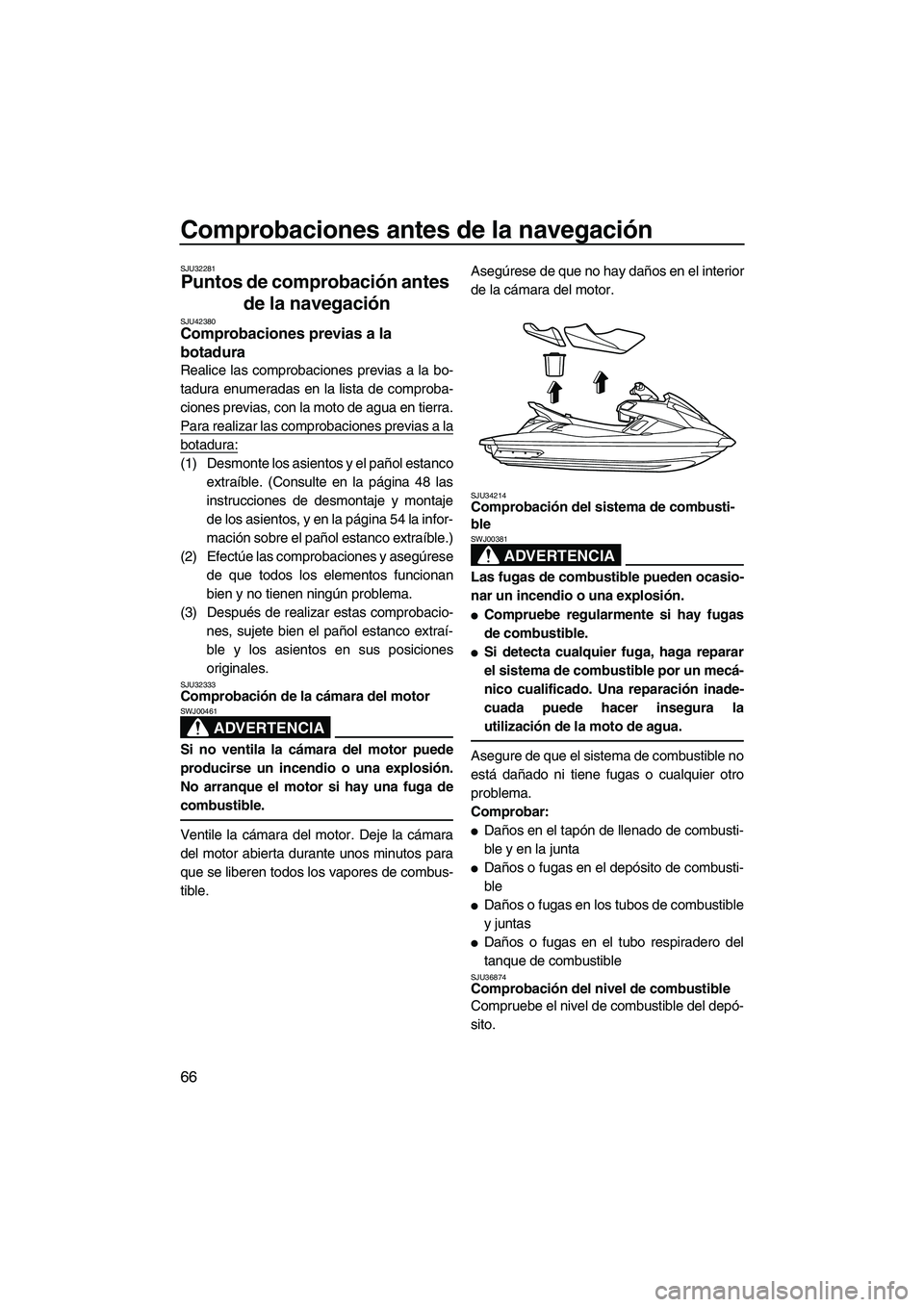

66
SJU32281
Puntos de comprobación antes
de la navegación
SJU42380Comprobaciones previas a la
botadura
Realice las comprobaciones previas a la bo-
tadura enumeradas en la lista de comproba-
ciones previas, con la moto de agua en tierra.
Para realizar las comprobaciones previas a la
botadura:
(1) Desmonte los asientos y el pañol estanco
extraíble. (Consulte en la página 48 las
instrucciones de desmontaje y montaje
de los asientos, y en la página 54 la infor-
mación sobre el pañol estanco extraíble.)
(2) Efectúe las comprobaciones y asegúrese de que todos los elementos funcionan
bien y no tienen ningún problema.
(3) Después de realizar estas comprobacio- nes, sujete bien el pañol estanco extraí-
ble y los asientos en sus posiciones
originales.
SJU32333Comprobación de la cámara del motor
ADVERTENCIA
SWJ00461
Si no ventila la cámara del motor puede
producirse un incendio o una explosión.
No arranque el motor si hay una fuga de
combustible.
Ventile la cámara del motor. Deje la cámara
del motor abierta durante unos minutos para
que se liberen todos los vapores de combus-
tible. Asegúrese de que no hay daños en el interior
de la cámara del motor.
SJU34214Comprobación del sistema de combusti-
ble
ADVERTENCIA
SWJ00381
Las fugas de combustible pueden ocasio-
nar un incendio o una explosión.
●Compruebe regularmente si hay fugas
de combustible.
●Si detecta cualquier fuga, haga reparar
el sistema de combustible por un mecá-
nico cualificado. Una reparación inade-
cuada puede hacer insegura la
utilización de la moto de agua.
Asegure de que el sistema de combustible no
está dañado ni tiene fugas o cualquier otro
problema.
Comprobar:
●Daños en el tapón de llenado de combusti-
ble y en la junta
●Daños o fugas en el depósito de combusti-
ble
●Daños o fugas en los tubos de combustible
y juntas
●Daños o fugas en el tubo respiradero del
tanque de combustible
SJU36874Comprobación del nivel de combustible
Compruebe el nivel de combustible del depó-
sito.
UF2T71S0.book Page 66 Friday, July 13, 2012 5:26 PM

Comprobaciones antes de la navegación

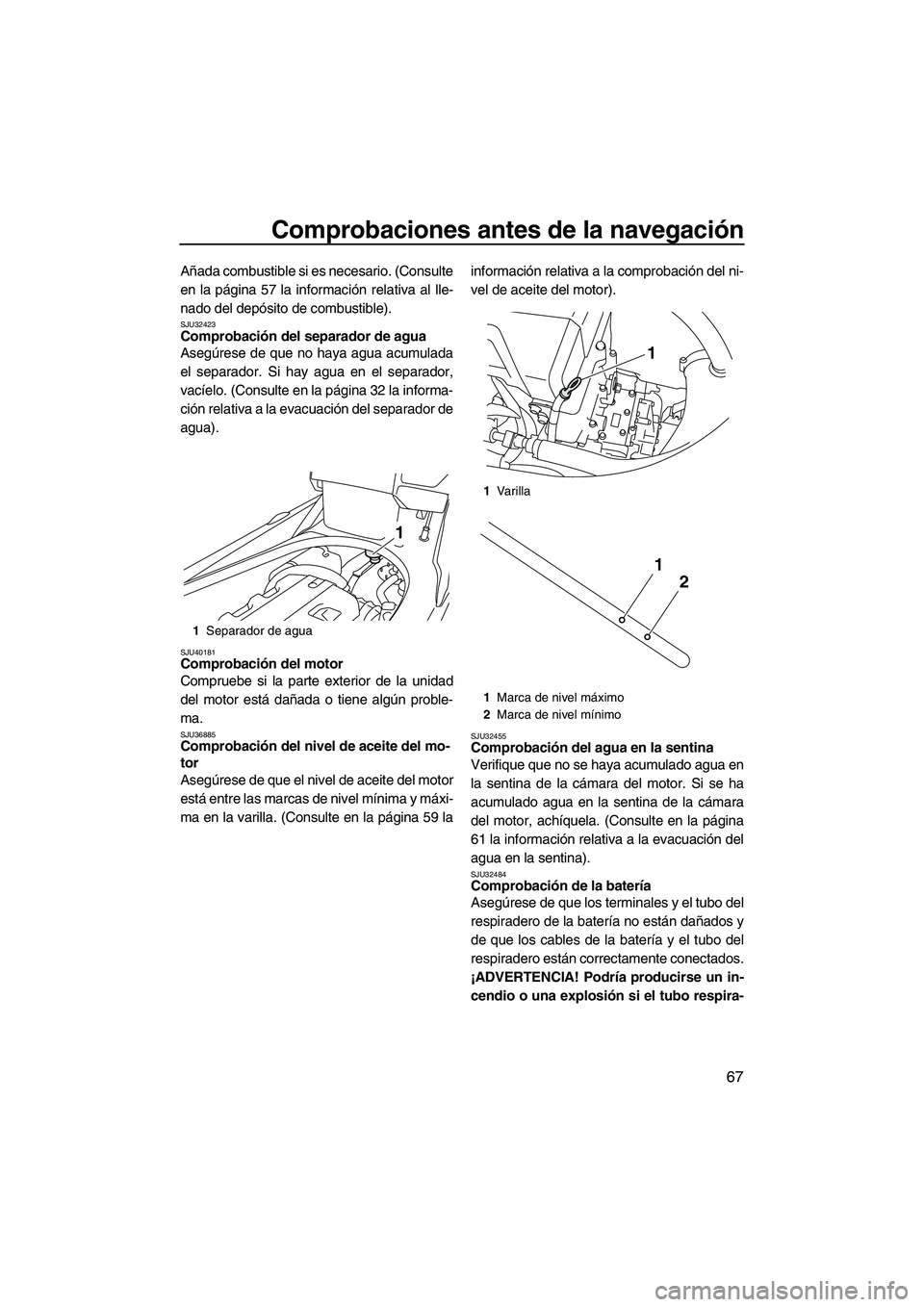

67
Añada combustible si es necesario. (Consulte
en la página 57 la información relativa al lle-
nado del depósito de combustible).
SJU32423Comprobación del separador de agua
Asegúrese de que no haya agua acumulada
el separador. Si hay agua en el separador,
vacíelo. (Consulte en la página 32 la informa-
ción relativa a la evacuación del separador de
agua).
SJU40181Comprobación del motor
Compruebe si la parte exterior de la unidad
del motor está dañada o tiene algún proble-
ma.
SJU36885Comprobación del nivel de aceite del mo-
tor
Asegúrese de que el nivel de aceite del motor
está entre las marcas de nivel mínima y máxi-
ma en la varilla. (Consulte en la página 59 lainformación relativa a la comprobación del ni-
vel de aceite del motor).SJU32455Comprobación del agua en la sentina
Verifique que no se haya acumulado agua en
la sentina de la cámara del motor. Si se ha
acumulado agua en la sentina de la cámara
del motor, achíquela. (Consulte en la página
61 la información relativa a la evacuación del
agua en la sentina).
SJU32484Comprobación de la batería
Asegúrese de que los terminales y el tubo del
respiradero de la batería no están dañados y
de que los cables de la batería y el tubo del
respiradero están correctamente conectados.
¡ADVERTENCIA! Podría producirse un in- cendio o una explosión si el tubo respira-
1 Separador de agua
1
1Va r i l l a
1 Marca de nivel máximo
2 Marca de nivel mínimo
1
2
1
UF2T71S0.book Page 67 Friday, July 13, 2012 5:26 PM

Comprobaciones antes de la navegación
68
dero está dañado, obstruido o no está
correctamente conectado.
[SWJ00451]
Verifique que el nivel de electrolito se encuen-
tre entre las marcas de nivel máximo y míni-
mo. ¡ADVERTENCIA! No utilice nunca la
moto de agua si la batería no dispone de
energía suficiente para arrancar el motor o
si muestra cualquier otro signo de debili-
dad. La pérdida de la energía de la batería
puede dejarle tirado.
[SWJ01240]
Verifique que la batería quede bien sujeta.SJU32613Comprobación del sistema de gobierno
Gire el manillar a derecha e izquierda varias
veces para asegurar que funciona con suavi- dad y sin obstáculos todo el recorrido, y sin un
juego excesivo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que la tobera
de propulsión se mueve a medida que gira el
manillar, y que no hay diferencia entre las po-
1
Tubo respiradero
2 Terminal negativo de la batería (–): cable
negro
3 Terminal positivo de la batería (+): cable
rojo
1 Marca de nivel máximo
2 Marca de nivel mínimo
23
1
UF2T71S0.book Page 68 Friday, July 13, 2012 5:26 PM

Comprobaciones antes de la navegación

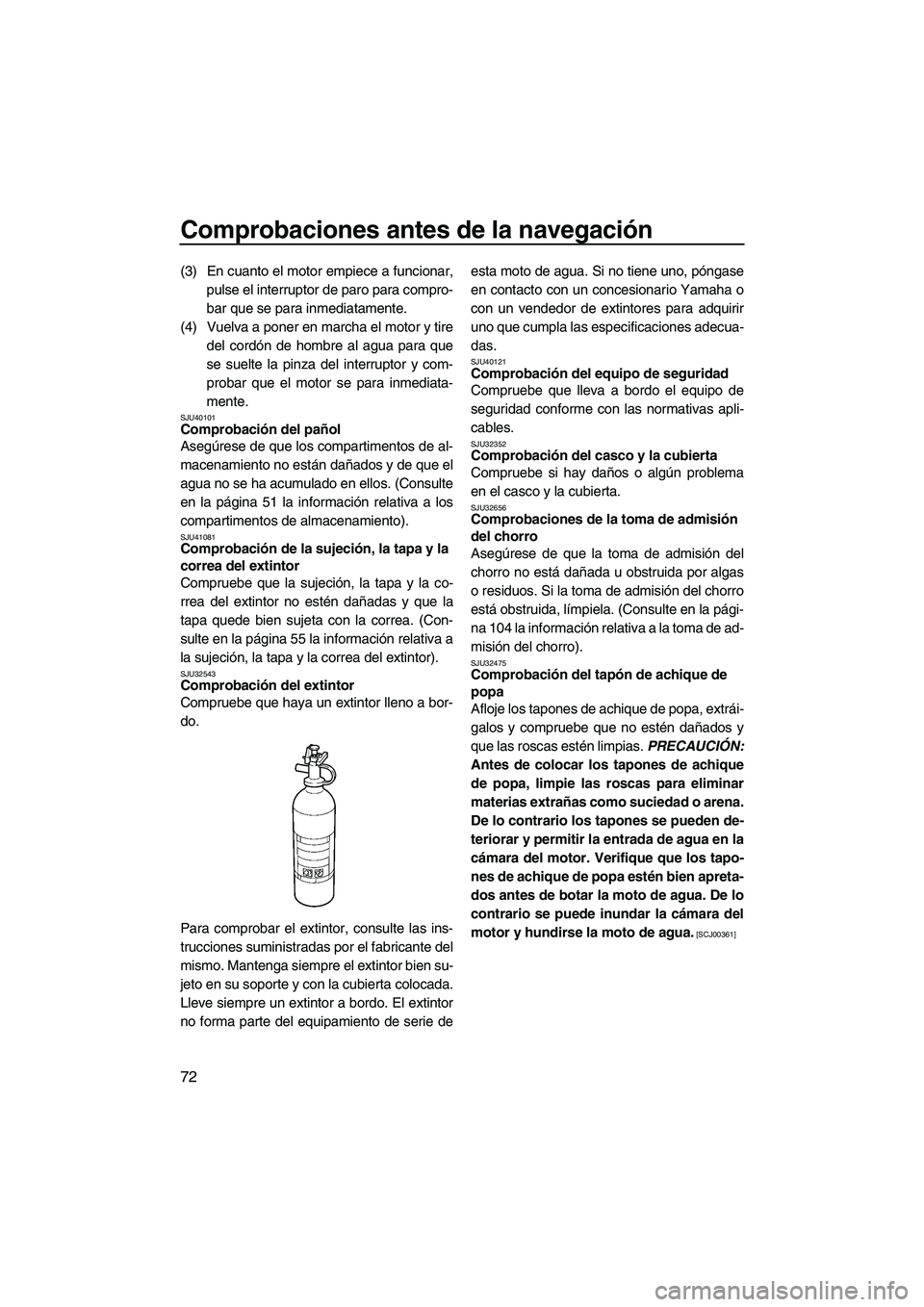

72
(3) En cuanto el motor empiece a funcionar,pulse el interruptor de paro para compro-
bar que se para inmediatamente.
(4) Vuelva a poner en marcha el motor y tire del cordón de hombre al agua para que
se suelte la pinza del interruptor y com-
probar que el motor se para inmediata-
mente.
SJU40101Comprobación del pañol
Asegúrese de que los compartimentos de al-
macenamiento no están dañados y de que el
agua no se ha acumulado en ellos. (Consulte
en la página 51 la información relativa a los
compartimentos de almacenamiento).
SJU41081Comprobación de la sujeción, la tapa y la
correa del extintor
Compruebe que la sujeción, la tapa y la co-
rrea del extintor no estén dañadas y que la
tapa quede bien sujeta con la correa. (Con-
sulte en la página 55 la información relativa a
la sujeción, la tapa y la correa del extintor).
SJU32543Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante del
mismo. Mantenga siempre el extintor bien su-
jeto en su soporte y con la cubierta colocada.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones adecua-
das.
SJU40121Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32352Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32656Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 104 la información relativa a la toma de ad-
misión del chorro).
SJU32475Comprobación del tapón de achique de
popa
Afloje los tapones de achique de popa, extrái-
galos y compruebe que no estén dañados y
que las roscas estén limpias.
PRECAUCIÓN:
Antes de colocar los tapones de achique
de popa, limpie las roscas para eliminar
materias extrañas como suciedad o arena.
De lo contrario los tapones se pueden de-
teriorar y permitir la entrada de agua en la
cámara del motor. Verifique que los tapo-
nes de achique de popa estén bien apreta-
dos antes de botar la moto de agua. De lo
contrario se puede inundar la cámara del
motor y hundirse la moto de agua.
[SCJ00361]
UF2T71S0.book Page 72 Friday, July 13, 2012 5:26 PM

Comprobaciones antes de la navegación
74
correcto funcionamiento del centro de infor-
mación multifunción).
SJU40171Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro del centro de información multi-
función para asegurarse de que la velocidad
del motor en ralentí no está muy por encima o
muy por debajo del margen especificado.Ralentí del motor:1300 ±100 r/min
UF2T71S0.book Page 74 Friday, July 13, 2012 5:26 PM
