2013 Peugeot Boxer ESP

158

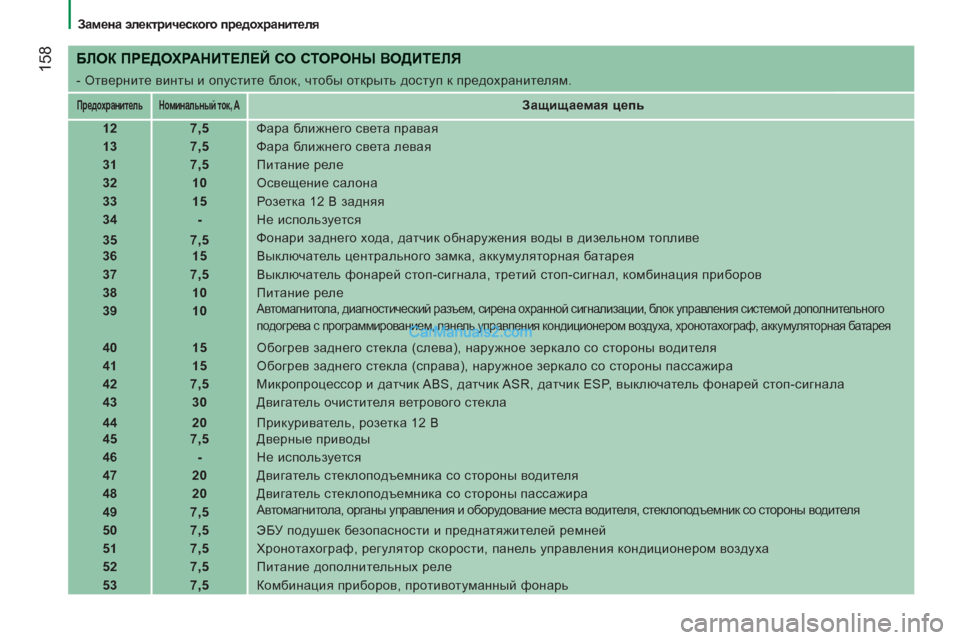

Замена электрического предохранителя



БЛОК ПРЕДОХРАНИТЕЛЕЙ СО СТОРОНЫ ВОДИТЕЛЯ

- Отверните винты и опустите бл ок, чтобы открыть доступ к предохранителям.



Предохранитель


Номинальный ток, A



Защищаемая цепь



12


7,5
Фара ближнего света правая


13


7,5
Фара ближнего света левая


31


7,5
Питание реле


32


10
Освещение салона


33


15
Розетка 12 В задняя


34


-
Не используется


35


7,5
Фонари заднего хода, датчик обнаружения воды
в дизельном топливе


36


15
Выключатель центрального замка, аккумуляторная батарея


37


7,5
Выключатель фонарей стоп-сигнала, третий стоп-сигнал, комбинация приборов


38


10
Питание реле


39


10


Автомагнитола, диагностический разъем, сирена охранной сигнализации, бл ок управления системой дополнительного
подогрева с программированием, панель управления кондиционером воздуха, хронотахограф, аккумуляторная батарея



40


15
Обогрев заднего стекла (слева), наружное зеркало со стороны водителя


41


15
Обогрев заднего стекла (справа), наружное зеркало со стороны пассажира


42


7,5
Микропроцессор и датчик ABS, датчик ASR, датчик ESP, выключатель фонарей стоп-сигнала


43


30
Двигатель очистителя ветрового стекла


44


20
Прикуриватель, розетка 12 В



45


7,5
Дверные приводы


46


-
Не используется


47


20
Двигатель стеклоподъемника со стороны водителя


48


20
Двигатель стеклоподъемника со стороны пассажира


49


7,5


Автомагнитола, органы управления и оборудование места водителя, стеклоподъемник со стороны водителя



50


7,5
ЭБУ подушек безопасности и преднатяжителей ремней


51


7,5
Хронотахограф, регулятор скорости, панель управления кондиционером воздуха


52


7,5
Питание дополнительных реле


53


7,5
Комбинация приборов, противотуманный фонарь

174

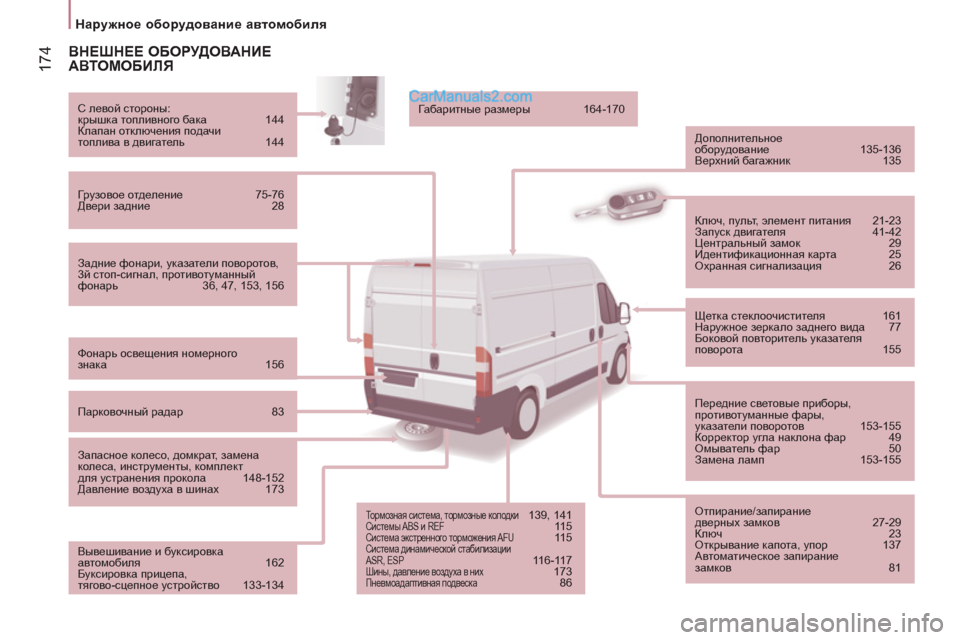

Наружное оборудование автомобиля




ВНЕШНЕЕ ОБОРУДОВАНИЕ
АВТОМОБИЛЯ

Задние фонари, указатели поворотов,
3й стоп-сигнал, противотуманный
фонарь 36, 47, 153, 156
С левой стороны:
крышка топливного бака 144
Клапан отключения подачи
топлива в двигатель 144

Грузовое отделение 75-76
Двери задние 28

Фонарь освещения номерного
знака 156

Парковочный радар 83

Запасное колесо, домкрат, замена
колеса, инструменты, комплект
для устранения прокола 148-152
Давление воздуха
в шинах 173

Вывешивание и буксировка
автомобиля 162
Буксировка прицепа,
тягово-сцепное устройство 133-134
Габаритные размеры 164-170

Дополнительное
оборудование 135-136
Верхний багажник 135

Тормозная система, тормозные колодки 139, 141
Системы ABS и REF 115
Система экстренного торможения AFU 115
Система динамической стабилизации
ASR, ESP 116-117
Шины, давление воздуха в них 173
Пневмоадаптивная подвеска 86
Ключ, пульт, элемент питания 21-23
Запуск двигателя 41-42
Центральный замок 29
Идентификационная карта 25
Охранная сигнализация 26

Щетка стеклоочистителя 161
Наружное зеркало заднего вида 77
Боковой повторитель указателя
поворота 155

Передние световые приборы,
противотуманные фары,
указатели поворотов 153-155
Корректор угла наклона фар 49
Омыватель фар 50
Замена ламп 153-155

Отпирание/запирание
дверных замков 27-29

Ключ 23
Открывание капота, упор 137
Автоматическое запирание
замков 81

17
6

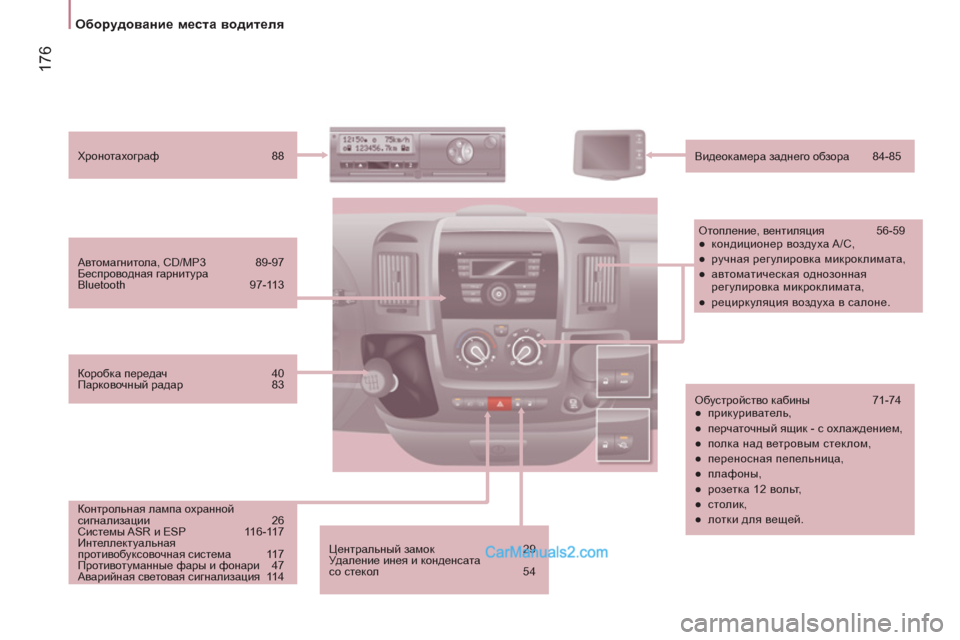

Оборудование места водителя



Центральный замок 29
Удаление инея и конденсата
со стекол 54
Автомагнитола, CD/MP3 89-97
Беспроводная гарнитура
Bluetooth 97-113
Хронотахограф 88

Видеокамера заднего обзора 84-85

Отопление, вентиляция 56-59


●
кондиционер воздуха A/C,

●
ручная регулировка микроклимата,

●
автоматическая однозонная
регулировка микроклимата,

●
рециркуляция воздуха в салоне.


Обустройство кабины 71-74


●
прикуриватель,

●
перчаточный ящик -
с охлаждением,

●
полка над ветровым стеклом,

●
переносная пепельница,

●
плафоны,

●
розетка 12 вольт,

●
столик,

●
лотки для вещей.



Коробка передач 40
Парковочный радар 83

Контрольная лампа охранной
сигнализации 26
Системы ASR и ESP 116-117
Интеллектуальная
противобуксовочная система 11 7
Противотуманные фары и фонари 47
Аварийная световая сигнализация 114
