2

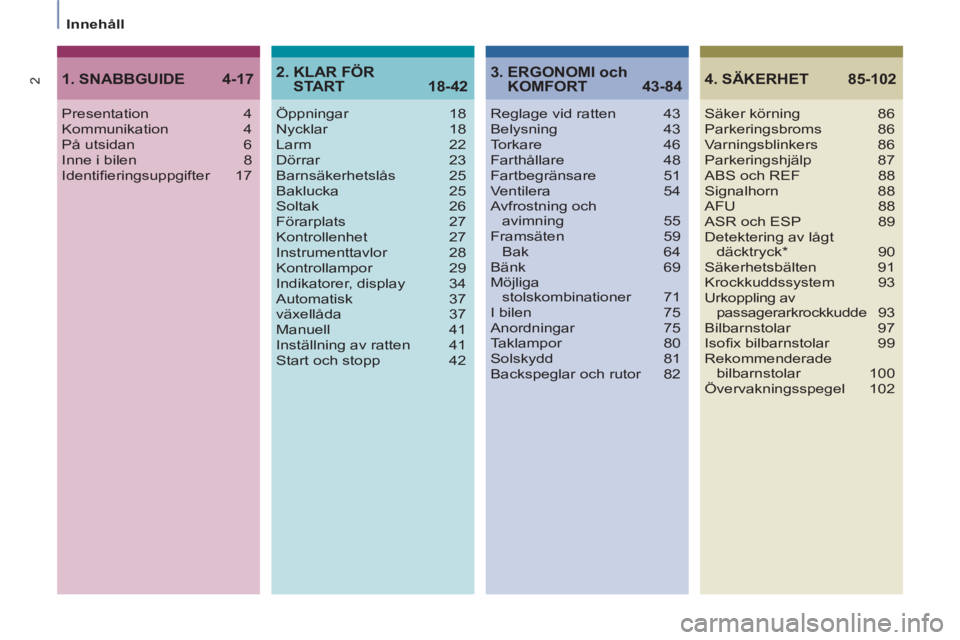

Innehåll
4. SÄKERHET 85-102
Säker körning 86
Parkeringsbroms 86
Varningsblinkers 86
Parkeringshjälp 87
ABS och REF 88
Signalhorn 88
AFU 88
ASR och ESP 89
Detektering av lågt
däcktryck* 90
Säkerhetsbälten 91
Krockkuddssystem 93
Urkoppling av
passagerarkrockkudde 93
Bilbarnstolar 97
Isofi x bilbarnstolar 99
Rekommenderade
bilbarnstolar 100
Övervakningsspegel 102 Reglage vid ratten 43
Belysning 43
Torkare 46
Farthållare 48
Fartbegränsare 51
Ventilera 54
Avfrostning och
avimning 55
Framsäten 59
Bak 64
Bänk 69
Möjliga
stolskombinationer 71
I bilen 75
Anordningar 75
Taklampor 80
Solskydd 81
Backspeglar och rutor 82
3. ERGONOMI och
KOMFORT 43-84
Presentation 4
Kommunikation 4
På utsidan 6
Inne i bilen 8
Identifi eringsuppgifter 17
1. SNABBGUIDE 4-17
Öppningar 18
Nycklar 18
Larm 22
Dörrar 23
Barnsäkerhetslås 25
Baklucka 25
Soltak 26
Förarplats 27
Kontrollenhet 27
Instrumenttavlor 28
Kontrollampor 29
Indikatorer, display 34
Automatisk 37
växellåda 37
Manuell 41
Inställning av ratten 41
Start och stopp 42
2. KLAR FÖR
START 18-42

Förarplats

KLAR FÖR START
2
29

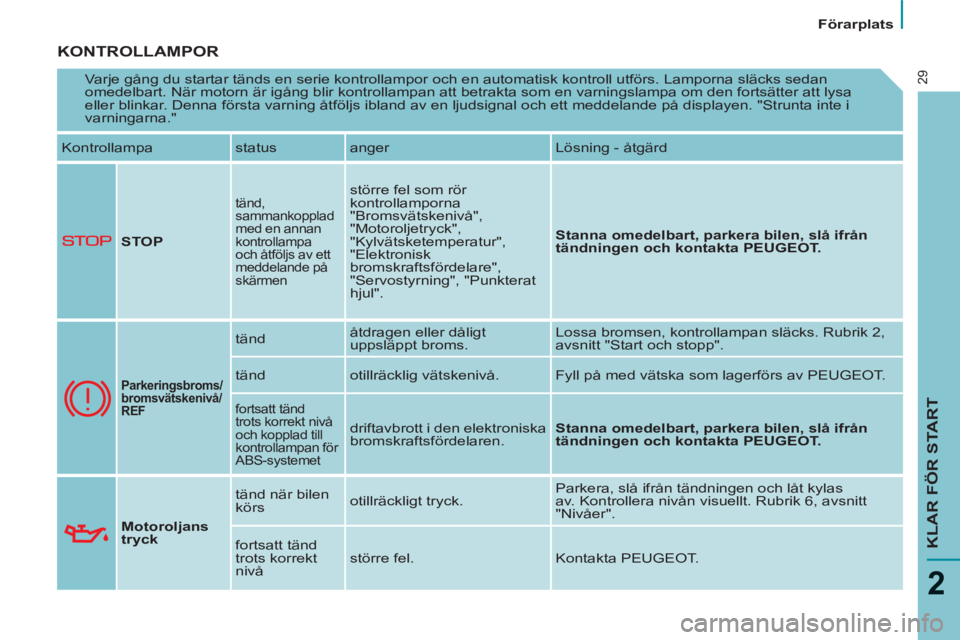

KONTROLLAMPOR

Varje gång du startar tänds en serie kontrollampor och en automatisk kontroll utförs. Lamporna släcks sedan
omedelbart. När motorn är igång blir kontrollampan att betrakta som en varningslampa om den fortsätter att lysa
eller blinkar. Denna första varning åtföljs ibland av en ljudsignal och ett meddelande på displayen. "Strunta inte i
varningarna."
Kontrollampa status anger Lösning - åtgärd

STOP


tänd,
sammankopplad
med en annan
kontrollampa
och åtföljs av ett
meddelande på
skärmen större fel som rör
kontrollamporna
"Bromsvätskenivå",
"Motoroljetryck",
"Kylvätsketemperatur",
"Elektronisk
bromskraftsfördelare",
"Servostyrning", "Punkterat
hjul" . Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta PEUGEOT.

Parkeringsbroms/
bromsvätskenivå/
REF

tänd åtdragen eller dåligt
uppsläppt broms . Lossa bromsen, kontrollampan släcks. Rubrik 2,
avsnitt "Start och stopp".
tänd otillräcklig vätskenivå . Fyll på med vätska som lagerförs av PEUGEOT.

fortsatt tänd
trots korrekt nivå
och kopplad till
kontrollampan för
ABS-systemet
driftavbrott i den elektroniska
bromskraftsfördelaren . Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta PEUGEOT.

Motoroljans
tryck
tänd när bilen
körs otillräckligt tryck . Parkera, slå ifrån tändningen och låt kylas
av. Kontrollera nivån visuellt. Rubrik 6, avsnitt
"Nivåer".
fortsatt tänd
trots korrekt
nivå större fel . Kontakta PEUGEOT.

Förarplats

KLAR FÖR START
2
31

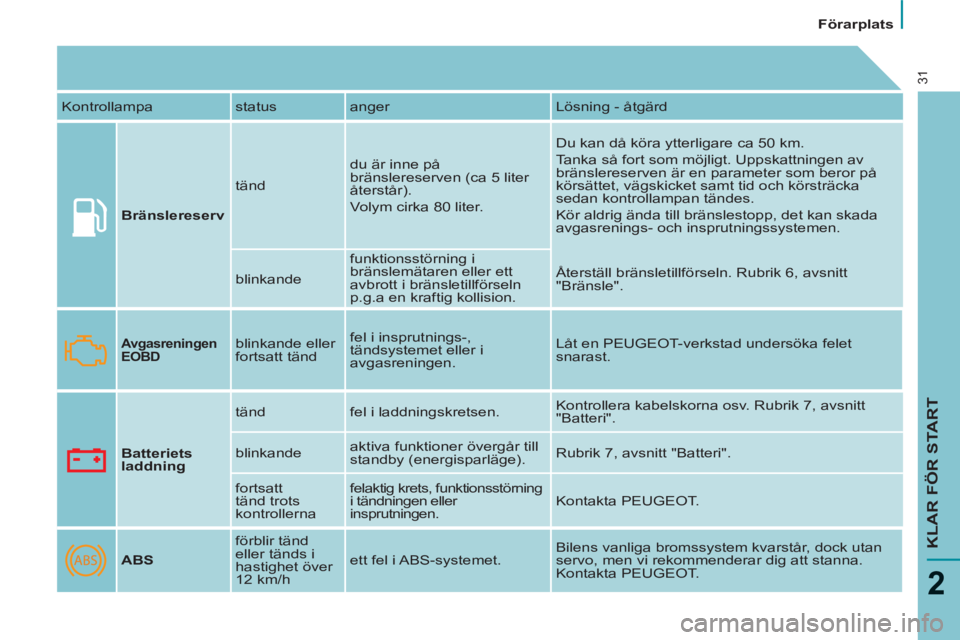

Kontrollampa status anger Lösning - åtgärd

Bränslereserv
tänd du är inne på
bränslereserven (ca 5 liter
återstår).
Volym cirka 80 liter. Du kan då köra ytterligare ca 50 km.
Tanka så fort som möjligt. Uppskattningen av
bränslereserven är en parameter som beror på
körsättet, vägskicket samt tid och körsträcka
sedan kontrollampan tändes.
Kör aldrig ända till bränslestopp, det kan skada
avgasrenings- och insprutningssystemen.
blinkande funktionsstörning i
bränslemätaren eller ett
avbrott i bränsletillförseln
p.g.a en kraftig kollision . Återställ bränsletillförseln. Rubrik 6, avsnitt
"Bränsle".

Avgasreningen
EOBD
blinkande eller
fortsatt tänd fel i insprutnings-,
tändsystemet eller i
avgasreningen. Låt en PEUGEOT-verkstad undersöka felet
snarast.

Batteriets
laddning
tänd fel i laddningskretsen . Kontrollera kabelskorna osv. Rubrik 7, avsnitt
"Batteri".
blinkande aktiva funktioner övergår till
standby (energisparläge) . Rubrik 7, avsnitt "Batteri".
fortsatt
tänd trots
kontrollerna felaktig krets, funktionsstörning
i tändningen eller
insprutningen . Kontakta PEUGEOT.

ABS
förblir tänd
eller tänds i
hastighet över
12 km/h ett fel i ABS-systemet. Bilens vanliga bromssystem kvarstår, dock utan
servo, men vi rekommenderar dig att stanna.
Kontakta PEUGEOT.

Växellådor och ratt
KLAR FÖR START
2
39


- Tryck spaken mot (+) för
att växla upp, från 1 till 6.

- Tryck spaken mot (-) för att
växla ner. Du kan när som helst växla från
läge D
(automatiskt läge) till läge
M
(manuellt läge).


Stanna bilen, starta motorn
Backning



- Välj läge R
med bilen
stillastående och motorn
på tomgång.

Om spaken är i läge P
och det
uppstår fel i batteriet går det inte
att ändra växelläge.

- Välj läge P
för att
stanna bilen
eller starta
motorn
, antingen med
åtdragen eller uppsläppt
parkeringsbroms.


- Du kan även välja läge N

för att parkera
eller starta
motorn
med åtdragen
parkeringsbroms.
Om du av misstag väljer läge N

när bilen rullar, låter du motorn
varva ned innan du väljer läge D

för att accelerera.


Manuellt läge

Manuell växling med impulsaktivering.


- Välj läge M
med spaken. I manuellt läge sker växelbyte endast
om bilens hastighet och motorns
varvtal tillåter det, i övriga fall tillämpas
automatfunktionens principer tillfälligt.
Vid stopp eller mycket låg hastighet
väljer växellådan automatiskt växel 1.
Programmet 7
(snö) är inte aktivt i
manuell funktion.

42


Starta och stänga av


START OCH STOPP

Läge STOP: rattlås.
Tändningen är frånslagen.


Rätt sätt att starta


Handbroms
Om bilen har svängbart framsäte kan
handbromsen frikopplas. När du drar
åt handbromsen för att stanna bilen
och därefter sänker spaken frigörs
inte bromsen, däremot kan förarsätet
svängas.
Dra knappen i änden av
parkeringsbromsen framåt.
Bromsspaken sänks ned.
Du kan nu utföra manövern (vrida
sätet).
För att återgå till normal funktion drar
du spaken uppåt tills du hör ett klick.
Om handbromsen fortfarande
är åtdragen eller inte tillräckligt
lossad framgår det av:
- en kontrollampa
- en ljudsignal
- ett meddelande på skärmen.

Nyckel
Skydda tändningsnyckeln från fett,
damm, regn och fukt.
Tunga föremål fästa vid nyckeln
(nyckelringar) kan leda till
funktionsstörningar.

Läge PÅ och strömförbrukande
tillbehör.
Vissa tillbehör kan fungera.
Läge Start.
Tändningsläge.

Kontrollampa för
förvärmning av dieselmotor
Vrid nyckeln till läge PÅ.
Om det är kallt bör du vänta
tills lampan släcks innan du startar
bilen.
Är temperaturen tillräcklig tänds
kontrollampan mindre än en sekund
och du kan starta utan dröjsmål.

Rätt sätt att stanna


Hur motorn och växellådan skonas
Låt motorn vara i gång några sekunder
innan du slår ifrån tändningen, så att
turbokompressorn ges tid att sakta in.
Gasa inte när tändningen slås ifrån.
Någon växel behöver inte läggas i när
bilen har parkerats.

ERGONOMI och KOMFORT
3
63


Säten



Lagring av förarstolens
inställning
Två olika inställningar att förarstolen
kan programmeras med knapparna
M/1 och M/2
.

Knapparna sitter på sidan av stolen:

- vrid tändningsnyckeln till körläge
(läge 2)

- ställ in sätet

- tryck först på knappen M
och sedan
på knappen 1
för ett första sittläge
inom 4 sekunder.
Gör på samma sätt med knapparna M

och 2
för att lagra ett andra sittläge.
Lagringen bekräftas av en ljudsignal.
Vid lagring av ett nytt läge raderas det
tidigare läget.


Aktivering av programmerat
sittläge för föraren
Reglage för eluppvärmda
framsäten
Med motorn igång kan framsätena
värmas upp separat.
Använd inställningsrattarna som
fi nns på sidan av vardera framsäte,
för att koppla på värmen och välja
självreglerad värmevolym:

1:
Svag.

2:
Medel.

3:
Stark.

0:
Stopp. Efter fem anrop i följd av ett
programmerat läge kopplas
funktionen bort tills motorn startas.

Med motorn i gång

- Håll knapp 1
eller 2
nedtryckt tills
inställningen av motsvarande
programmerade läge har slutförts.

Med avstängd motor

- Tryck kort på knapp 1
eller
2
för att aktivera motsvarande
programmerat läge.

DIESEL
11 0


Bränsle

AVSTÄNGNING AV BRÄNSLE-
TILLFÖRSEL

Vid en kraftig krock stängs
bränsletillförseln till motorn
automatiskt av.
Kontrollampan blinkar och
ett meddelande visas på
displayen.
HANDPUMP (DIESEL)



Vid bränslestopp måste systemet sät-
tas i gång på nytt:


- fyll på minst 5 liter bränsle i tanken,

- manövrera den manuella pumpen,
som fi nns under motorhuven
under skyddslocket, ända tills
bränsle syns i den genomskinliga
ledningen,

- starta motorn.
Kontrollera att det inte känns någon
lukt och att bränsle inte har läckt ut
innan du återställer bränslematningen
så här:


-
Slå av tändningen (STOP-läge).
-
Dra ut tändningsnyckeln.
-


Stick in tändningsnyckeln igen.
-
Slå på tändningen och starta motorn.













Bränslekvalitet för
dieselmotorer

Dieselmotorerna är fullständigt
kompatibla med biobränslen som
uppfyller aktuella och framtida
europeiska standarder (diesel som
uppfyller EN 590 i blandning med ett
biobränsle som uppfyller EN 14214)
och som kan tankas på bensinstationer
(möjlig tillblandning av 0 till 7 %
metylester av fettsyra).
Biobränslet B30 kan användas
i vissa dieselmotorer. Denna
användning sker emellertid på villkor
att man noga tillämpar de speciella
underhållsreglerna. Rådfråga
PEUGEOT.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller
animaliska oljor, eldningsoljor...) i
ren eller utspädd form är strängt
förbjuden (risk för skador i motorn och
bränslesysemet).

9.59
VANLIGA FRÅGOR
FRÅGASVARLÖSNING
Då motorn är avstängd
kopplas systemet ifrån
efter fl era minutersanv‰ndning. DÂ motorn ‰r avst‰n
gd beror systemets funktionstid p batterietsladdningens status.
Stoppet ‰r normalt: s
ystemet ˆvergÂr till energisparl‰ge och kopplas bort
fˆr att spara p bilens batteri.
Starta bilens motor fˆr att ˆka batteriets laddning.

L‰sningen av mitt
USB-minne startar efter en alltfˆr lÂng tid (cirka 2
till 3 minuter). Vissa fi ler som levereras med minnet kan leda till att läsnin
gen blir mycketlångsammare (multipliceras med 10 gånger). Radera alla fi ler som levereras med USB-minnen
och begränsa antalet undermappar i minnet.
N
är jag ansluter min
iPhone som telefon och
till USB-uttaget samtidigt,kan jag inte läsa mina musikfi ler. N‰r en iPhone ansluts automatiskt som telefon, kopplas ‰ven streamin
g-
funktionen in. Streaming-funktionen har d fˆretr‰de framfˆr USB-
funktionen som inte l‰ngre kan anv‰ndas, spÂret du lyssnade p spolas
fram en bit utan ljud p AppleÆ-spelare. Koppla ur och koppla sedan in USB-anslutnin
gen
igen (USB-funktionen har fˆretr‰de framfˆr streamingfunktionen).
