2013 Peugeot 508 RXH Temperatura

3
115
Komfor t

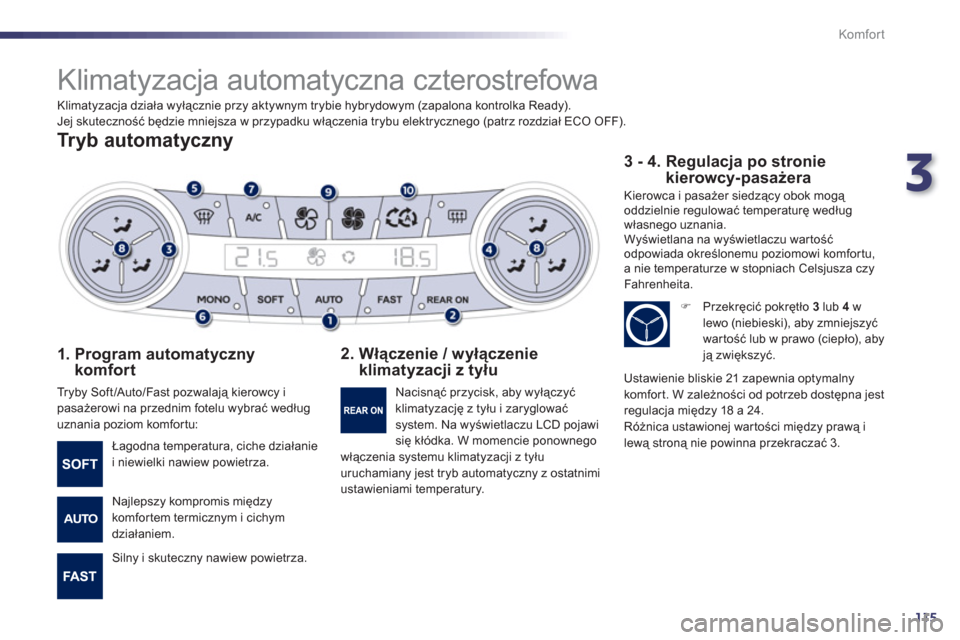

Klimatyzacja automatyczna czterostrefowa


Tryb automatyczny


1. Program automatycznykomfor t

Tryby Soft /Auto/Fast pozwalają kierowcy i pasażerowi na przednim fotelu wybrać wedługuznania poziom komfortu:
2. Włączenie / wyłączenie klimatyzacji z tyłu
3 - 4. Re
gulacja po stronie kierowcy-pasażera
Kierowca i pasażer siedzący obok mogą oddzielnie regulować temperaturę według
własnego uznania.
Wyświetlana na wyświetlaczu wartośćodpowiada określonemu poziomowi komfortu,
a nie temperaturze w stopniach Celsjusza czy
Fahrenheita.
Łagodna temperatura, ciche działanie i niewielki nawiew powietrza.
Najlepszy kompromis między komfortem termicznym i cichym działaniem.
Siln
y i skuteczny nawiew powietrza. Nacisną
ć przycisk, aby wyłączyćklimatyzację z tyłu i zaryglować system. Na wyświetlaczu LCD pojawi się kłódka. W momencie ponownegowłączenia systemu klimatyzacji z tyłu uruchamiany jest tryb automatyczny z ostatnimiustawieniami temperatury.
)
Przekręcić pokrętło 3
lub 4
wlewo (niebieski), aby zmniejszyć
wartość lub w prawo (ciepło), aby ją zwiększyć.
Ustawienie bliskie 21 zapewnia opt
ymalny
komfort. W zależności od potrzeb dostępna jest
regulacja między 18 a 24.
R
óżnica ustawionej war tości między prawą i
lewą stroną nie powinna przekraczać 3. Klimatyzacja działa wyłącznie przy aktywnym trybie hybrydowym (zapalona kontrolka Ready).
Jej skuteczność będzie mniejsza w przypadku włączenia trybu elektrycznego (patrz rozdział EC
O OFF).

116
Komfor t
5. Program automatyczny "widoczność"
6.
Jednostrefowa / Czterostrefowa

7. Włączenie
/Wyłączenieklimatyzacji
Ustawienia ręczne

Możliwy jest stosownie do potrzeb wybór
temperatury innej, niż zaproponowana przez
system. Pozostałe funkcje będą sterowane
automatycznie.
Nacisnąć jeden z przycisków Soft/Auto/Fast,
aby powrócić do działania automatycznego.


Jeżeli po wejściu do samochoduokaże się, że temperatura wewnątrz jest o wiele niższa lub wyższa niż
temperatura komfortowa, nie trzebazmieniać wartości dla osiągnięcia żądanej temperatury. System automatycznie i możliwie najszybciejwyrówna temperaturę.
Patrz rozdział "
Osuszanie - Odmrażanie przedniej szyby". Nacisną
ć ten przycisk, aby
zastosować ustawienia klimatyzacji
kierowc
y (jednostrefowa) dlapasażerów siedzących z przodu i z
tyłu. Zapali się kontrolka przycisku.

System klimatyzacji zostałprzygotowany do prawidłowejpracy w każdej porze roku, przy
zamkniętych szybach.

Pozwala:


- latem, obniżyć temperaturę,

- zimą, poniżej 3
°C, zwiększyć skutecznośćosuszania.
Włączenie)
Nacisnąć przycisk "A/C"
, zaświeci się
powiązana zielona kontrolka. Klimatyzacja nie działa, jeżeli regulacja
nawiewu jest w yłączona.
Wyłączenie)
Nacisnąć ponownie przycisk "A/C"
,
powiązana zielona kontrolka gaśnie.
Wyłączenie może wywołać dyskomfort (wilgoć,
zaparowanie szyb).

Aby maksymalnie schłodzić lub nagrzaćkabinę można przekroczyć wartośćminimalną 14 lub maksymalną 28.)
Przekręcić pokrętło 3
lub 4
w lewo aż do wyświetlenia "LO"lub wprawo aż do wyświetlenia "HI".
W przypadku funkcji Stop & Start silnik Diesla nie wyłączy się dopóki włączonejest osuszanie.

W trybie ZEV
priorytet ma jazda elektryczna nad zapewnieniemkomfortu termicznego.

3
117
Komfor t

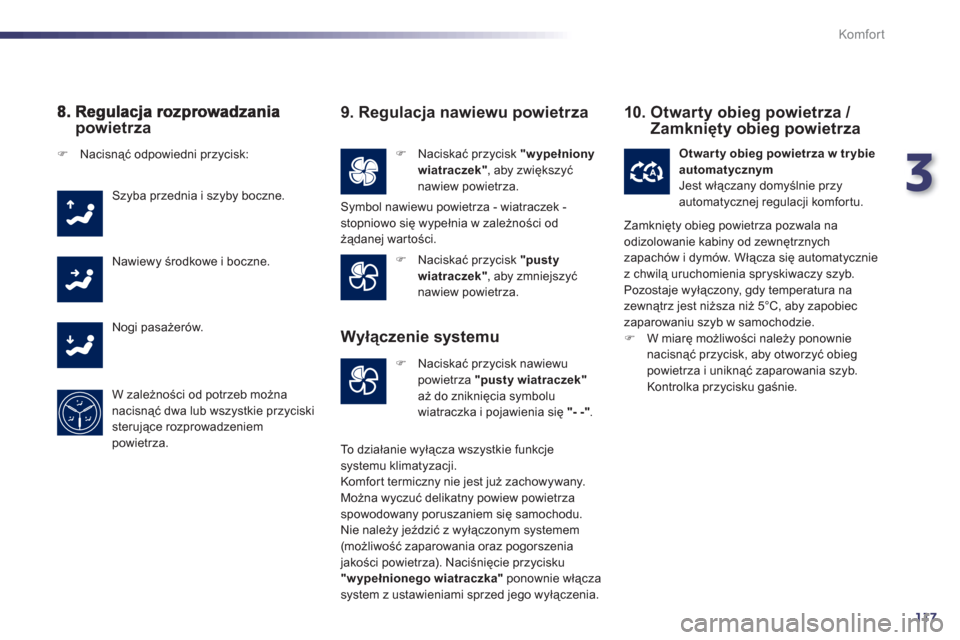

powietrza
) Naciskać przycisk "wypełniony
wiatraczek", aby zwiększyć
nawiew powietrza.)Nacisnąć odpowiedni przycisk:
Szyba przednia i szyby boczne.
Nawiew
y środkowe i boczne.
No
gi pasażerów.
W zależności od potrzeb można
nacisnąć dwa lub wszystkie przyciski
sterujące rozprowadzeniempowietrza.
)
Naciskać przycisk "pustywiatraczek", aby zmniejszyć
nawiew powietrza.
) Naciskać przycisk nawiewu
powietrza "pusty wiatraczek"
aż do zniknięcia symbolu
wiatraczka i pojawienia się
"- -".
Otwarty obieg powietrza w trybieautomatycznym
Jest włączany domyślnie przy automatycznej regulacji komfortu.
9. Regulacja nawiewu powietrza
Symbol nawiewu powietrza - wiatraczek -
stopniowo się wypełnia w zależności od
żądanej wartości.
Wyłączenie systemu
To d z i ałanie wyłącza wszystkie funkcje
systemu klimatyzacji.
Komfor t termiczny nie jest już zachowywany.Można wyczuć delikatny powiew powietrza
spowodowany poruszaniem się samochodu.
Nie należy jeździć z wyłączonym systemem
(możliwość zaparowania oraz pogorszenia
jakości powietrza). Naciśnięcie przycisku
"wypełnionego wiatraczka"ponownie włącza
system z ustawieniami sprzed jego wyłączenia.


10. Otwarty obieg powietrza /
Zamknięty obieg powietrza

Zamknięty obieg powietrza pozwala naodizolowanie kabiny od zewnętrznych
zapachów i dymów. Włącza się automatycznie
z chwilą uruchomienia spryskiwaczy szyb.
Pozostaje wyłączony, gdy temperatura na
zewnątrz jest niższa niż 5°C, aby zapobiec
zaparowan
iu szyb w samochodzie.) W miarę możliwości należy ponownie nacisnąć przycisk, aby otworzyć obiegpowietrza i uniknąć zaparowania szyb. Kontrolka przycisku gaśnie.

5
149
Widoczność
świateł

Włączenie się sygnału w momencie otwarcia drzwi przednich sygnalizujekierowcy pozostawienie włączonego oświetlenia pojazdu przy wyłączonymzapłonie, w trybie ręcznego włączania świateł.
Wyłączenie świateł powoduje wyłączenie sygnału dźwiękowego.
Przy wyłączonym zapłonie, jeżeliświatła mijania pozostaną włączone, w pojeździe włącza się tryb "ECO", zapobiegając rozładowaniu akumulatora.

W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szyby reflektorów i świateł tylnych może pojawić się lekkie zamglenie, co jestnormalnym zjawiskiem; zamglenie toznika w ciągu kilku minut od zapalenia świateł.
Światła dzienne, obowiązkowe w niektórych
krajach, włączają się automatycznie w
momencie rozruchu silnika, ab
y pojazd
był lepiej widoczny na drodze dla innych
użytkowników.
Światła dzienne


Funkcje tę zapewniają:


- w krajach, w których wymagają tego
przepisy, włączenie świateł mijania wraz
z włączeniem świateł pozycyjnych i
oświetlenia tablic
y rejestracyjnej,

- w innych krajach sprzedaży włączenie
specjalnych świateł.

Funkcję tę można włączyćalbo wyłączyć w menu konfiguracji samochodu.


Światła gasną w momencie wyłączenia zapłonu, ale zawsze można jeponownie włączyć za pomocą przełącznika oświetlenia.
*
funkcję można ustawić w menu konfiguracji
samochodu.
Światła diodowe
Włączają się w momencie uruchomieniasilnika.
W zależności od kraju przeznaczenia spełniają
one funkcje:
- świateł dziennych *
w trybie dziennym i świateł pozycyjnych w trybie nocnym (w trybie dziennym jasność jest większa),albo- świateł pozycyjnych w trybie dziennym i
nocnym.
W przypadku włączenia świateł diodowych
gasną żarówki włóknowe świateł dziennych
/ pozycyjnych w przednich blokach optycznych.

196
Informacje praktyczne











Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi i refl ektorami skrętnymi
1.Kierunkowskazy (diody
elektroluminescencyjne-LED).2.Światła mijania / drogowe skrętne (D1S-35W).3.Światła dzienne / pozycyjne (diodyelektroluminescencyjne - LED).
Model ze światłami halogenowymi
1.Światła mijania i drogowe (H7-55W).2.Światła drogowe (H7-55W).3.Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).4.Kierunkowskazy (PY21-21W).
W przypadku żarówek z oprawką bagnetową
typu H7... należy odpowiednio je ustawić, by
zapewnić najlepszą jakość oświetlenia.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...)na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić się lekkie zamglenie, co jest normalnymzjawiskiem; zamglenie to znika w ciągukilku minut od zapalenia świateł.
Przed każd
 interwencją przysamochodzie wyłączyć zapłon (zgaszona kontrolka Ready
), aby yuniknąć ryzyka obrażeń, związanego z automatycznym uruchomieniem silnika.

8
217
Informacje praktyczne











Montaż pałąków dachowych
Maksymalne dopuszczalne obciążeniebagażnika dachowego dla bagażu nieprzekraczającego 40 cm wysokości(z wyjątkiem bagażnika rowerowego):100 kg.Jeżeli wysokość bagażu przekracza40 cm należy dostosować prędkośćpojazdu do profilu drogi, tak by nieuszkodzić pałąków oraz mocowańdachowych. W przypadku przewożenia przedmiotów dłuższych od samochodunależy zapoznać się z przepisami obowiązującymi w danym kraju.


Przy montażu poprzecznych pałąków
dachow
ych (bagażnik bazowy) należy zwracać
uwagę na ich punkty mocowania. Są one
zaznaczone na pałąkach wzdłużnych.


Używać akcesoriów zatwierdzonych przez PEUGEOT i przestrzegać zaleceń i instrukcji montażu producenta, ponieważ w przeciwnym razie istniejeryzyko uszkodzenia podwozia
(deformacja, zarysowania, ...).









Osłona zimowa Zdejmowana osłona uniemożliwiająca
gromadzenie się śniegu na poziomie
wentylatora chłodnicy.
Przed jakąkolwiek czynnością upewnić się, czy
silnik wentylatora jest wyłączony. W przypadku
montażu oraz demontażu zalecam
y kontaktz ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.

Montaż
)
Ustawić osłonę przed górną częścią górnej kratki przedniego zderzaka. )
Docisnąć końce A
, aby zablokować klipsy mocujące.)
Nacisnąć środek B, aby wpiąć klipsy
mocujące.


Demontaż
)
Nacisnąć górną część C
osłony zimowej,
aby ją wypiąć, a następnie pociągnąć do
siebie, aby ją zdjąć.
Nie zapominać o zdjęciu osłony zimowej:


- g
dy temperatura na zewnątrz przekroczy
10° C,

- podczas holowania,

- przy prędkości powyżej 120 km/h.

232
Dane techniczne























Masy pojazdów i przyczep (w kg)

War tości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne do wysokości 1000 metrów n.p.m.; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 10 0 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu chroniąc silnik; jeżeli temperatura na zewnątrz przekroczy 37 °C należy zmniejszyć ciężar przyczepy.
*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
**

Masa przyczepy hamowanej może być zwiększona (w granicach MTR A) przy jednoczesnym zmniejszeniu masy MTAC samochodu ciągnącego;
uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może obniżyć jego przyczepność do drogi.
Silnik Diesel2,0 l HDi 163 KM
Skrzynia biegów

Zautomatyzowana (6 biegów)
Typy Warianty Wersje

8URHC8/P


-
Masa własna pojazdu1 770



- Masa pojazdu gotowego do drogi *

1 845



- Dopuszczalna masa całkowita
(MTAC)
2 325



- Masa całkowita pojazdu z przyczep
ą (MTRA)
na zboczu o nachyleniu 12%
3 125


- Prz
yczepa hamowana (w granicach MTRA)


na zboczu o nachyleniu 10% lub 12% 800



- Prz
yczepa hamowana ** (z przeniesieniemciężaru w granicach MTR A)
1 100



- Przyczepa bez hamulców 750



- Maksymalny ciężar na hak

75

.
295
