Page 198 of 382
11INFORMAÇÕES PRÁTICAS

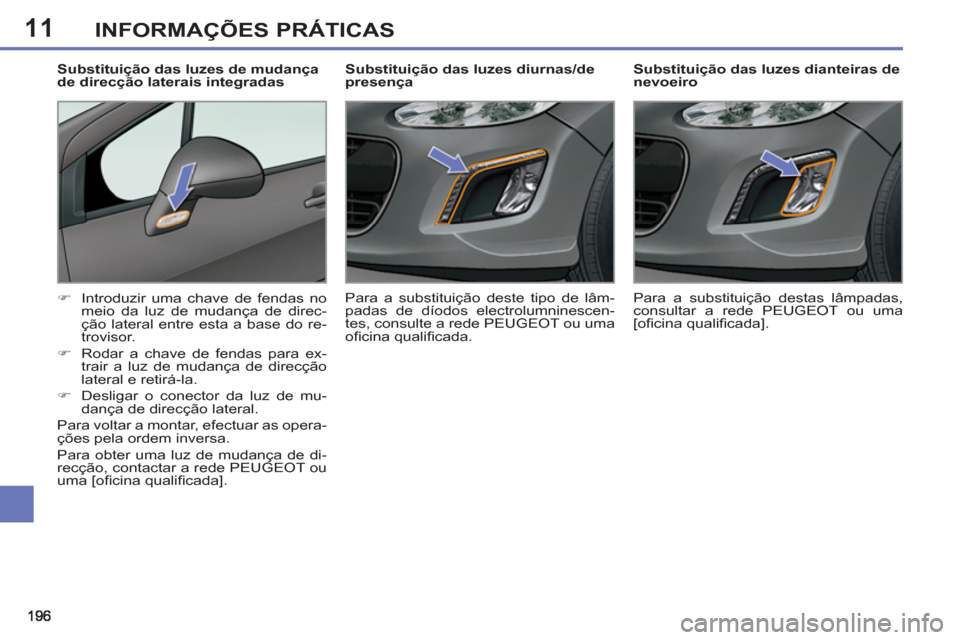

Substituição das luzes dianteiras de
nevoeiro
)
Introduzir uma chave de fendas no
meio da luz de mudança de direc-
ção lateral entre esta a base do re-
trovisor.
)
Rodar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.
)
Desligar o conector da luz de mu-
dança de direcção lateral.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Para obter uma luz de mudança de di-
recção, contactar a rede PEUGEOT ou
uma [ofi cina qualifi cada].
Substituição das luzes de mudança
de direcção laterais integradas
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT ou uma
[ofi cina qualifi cada].
Substituição das luzes diurnas/de
presença
Para a substituição deste tipo de lâm-
padas de díodos electrolumninescen-
tes, consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.
Page 199 of 382
11
197
INFORMAÇÕES PRÁTICAS

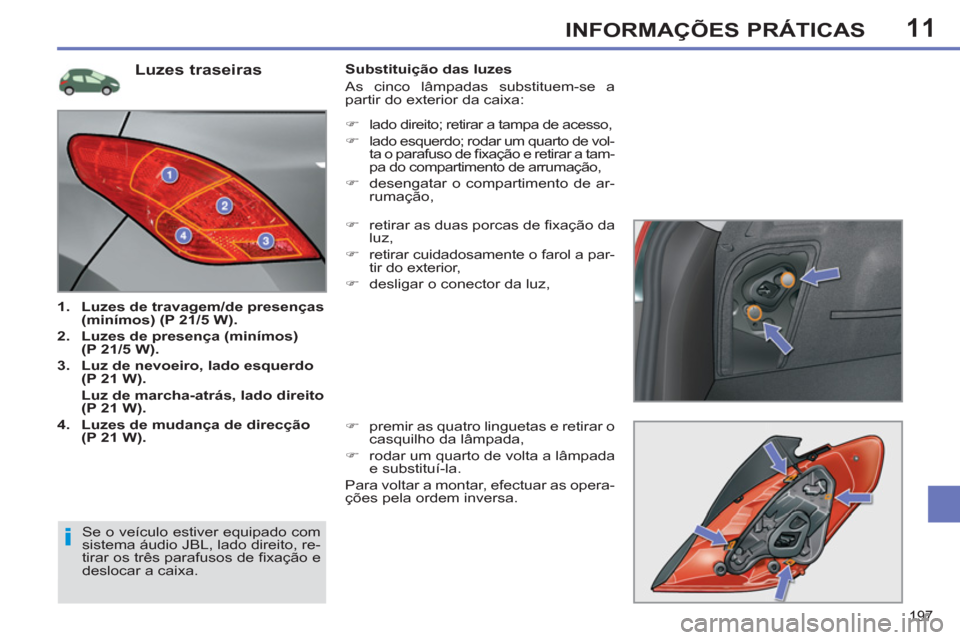

Luzes traseiras
1.
Luzes de travagem/de presenças
(minímos) (P 21/5 W).
2.
Luzes de presença (minímos)
(P 21/5 W).
3.
Luz de nevoeiro, lado esquerdo
(P 21 W).
Luz de marcha-atrás, lado direito
(P 21 W).
4.
Luzes de mudança de direcção
(P 21 W).
Substituição das luzes
As cinco lâmpadas substituem-se a
partir do exterior da caixa:
)
retirar as duas porcas de fi xação da
luz,
)
retirar cuidadosamente o farol a par-
tir do exterior,
)
desligar o conector da luz,
)
premir as quatro linguetas e retirar o
casquilho da lâmpada,
)
rodar um quarto de volta a lâmpada
e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Se o veículo estiver equipado com
sistema áudio JBL, lado direito, re-
tirar os três parafusos de fi xação e
deslocar a caixa.
)
lado direito; retirar a tampa de acesso,
)
lado esquerdo; rodar um quarto de vol-
ta o parafuso de fi xação e retirar a tam-
pa do compartimento de arrumação,
)
desengatar o compartimento de ar-
rumação,
Page 200 of 382
11
198
INFORMAÇÕES PRÁTICAS

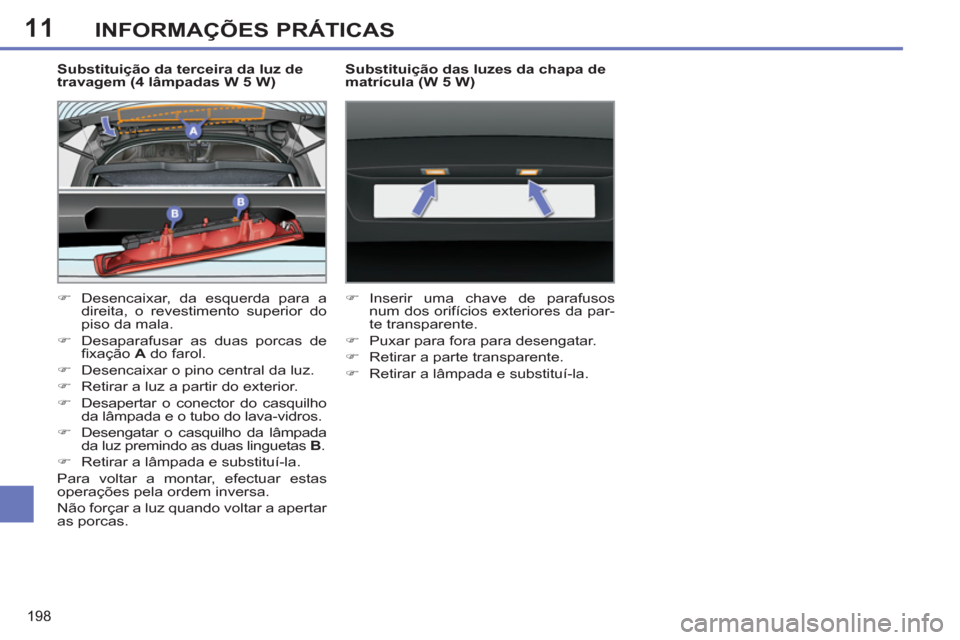

Substituição da terceira da luz de
travagem (4 lâmpadas W 5 W)
)
Desencaixar, da esquerda para a
direita, o revestimento superior do
piso da mala.
)
Desaparafusar as duas porcas de
fi xação A
do farol.
)
Desencaixar o pino central da luz.
)
Retirar a luz a partir do exterior.
)
Desapertar o conector do casquilho
da lâmpada e o tubo do lava-vidros.
)
Desengatar o casquilho da lâmpada
da luz premindo as duas linguetas B
.
)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz quando voltar a apertar
as porcas.
Substituição das luzes da chapa de
matrícula (W 5 W)
)
Inserir uma chave de parafusos
num dos orifícios exteriores da par-
te transparente.
)
Puxar para fora para desengatar.
)
Retirar a parte transparente.
)
Retirar a lâmpada e substituí-la.
Page 201 of 382
11
199
INFORMAÇÕES PRÁTICAS

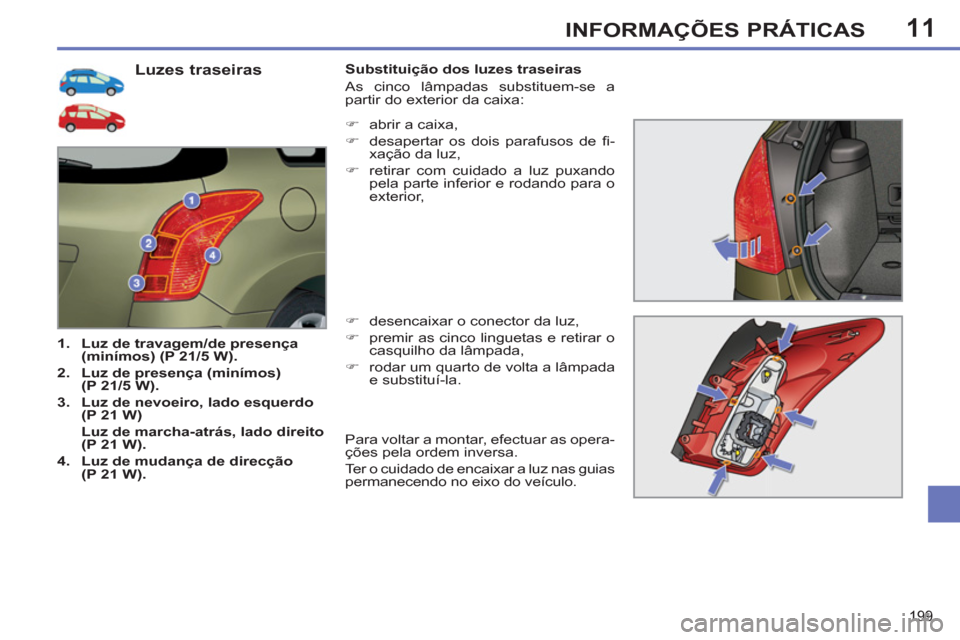

Luzes traseiras
1.
Luz de travagem/de presença
(minímos) (P 21/5 W).
2.
Luz de presença (minímos)
(P 21/5 W).
3.
Luz de nevoeiro, lado esquerdo
(P 21 W)
Luz de marcha-atrás, lado direito
(P 21 W).
4.
Luz de mudança de direcção
(P 21 W).
Substituição dos luzes traseiras
As cinco lâmpadas substituem-se a
partir do exterior da caixa:
)
desencaixar o conector da luz,
)
premir as cinco linguetas e retirar o
casquilho da lâmpada,
)
rodar um quarto de volta a lâmpada
e substituí-la.
)
abrir a caixa,
)
desapertar os dois parafusos de fi -
xação da luz,
)
retirar com cuidado a luz puxando
pela parte inferior e rodando para o
exterior,
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Ter o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Page 202 of 382
11INFORMAÇÕES PRÁTICAS

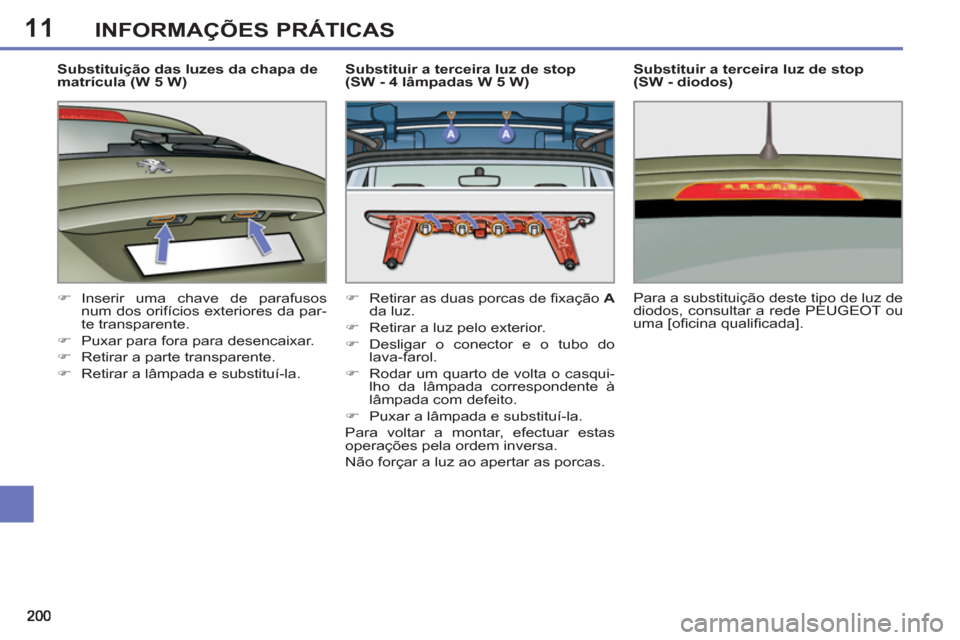

Substituição das luzes da chapa de
matrícula (W 5 W)
)
Inserir uma chave de parafusos
num dos orifícios exteriores da par-
te transparente.
)
Puxar para fora para desencaixar.
)
Retirar a parte transparente.
)
Retirar a lâmpada e substituí-la.
Substituir a terceira luz de stop
(SW - 4 lâmpadas W 5 W)
)
Retirar as duas porcas de fi xação A
da luz.
)
Retirar a luz pelo exterior.
)
Desligar o conector e o tubo do
lava-farol.
)
Rodar um quarto de volta o casqui-
lho da lâmpada correspondente à
lâmpada com defeito.
)
Puxar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz ao apertar as porcas.
Substituir a terceira luz de stop
(SW - diodos)
Para a substituição deste tipo de luz de
diodos, consultar a rede PEUGEOT ou
uma [ofi cina qualifi cada].
Page 204 of 382
11
202
INFORMAÇÕES PRÁTICAS
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo (lado es-
querdo).
Acesso aos fusíveis
)
ver o parágrafo "Acesso às ferra-
mentas".
Tabela de fusíveis
Fusível N.°
Intensidade
Funções
F1
15 A
Limpa-vidros traseiro
F2
30
A
Massa trancamento e supertrancamento.
F3
5 A
Calculador dos airbags e pré-tensores pirotécnicos.
F4
10 A
Contactor do pedal da embraiagem e bi-função
do travão, retrovisor interior electrocrómico, ar
condicionado, sensor do ângulo do volante, caixa
de velocidades automática, caixa de comutação e
de protecção.
F5
30 A
Elevador dos vidros sequencial dianteiro,
alimentação dos retrovisores retrácteis, cortina de
ocultação do tecto de vidro panorâmico.
F6
30 A
Elevador dos vidros sequencial traseiro, caixa de
apoio ao reboque.
F7
5 A
Luzes do tecto dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, lâmpada portátil.
F8
20 A
Auto-rádio, rádio-telefone, ecrã multifunções,
detecção de pressão insufi ciente.
F9
30 A
Tomada de 12 V dianteira.
F10
15 A
Comandos no volante, sirene de alarme,
calculador de alarme.
F11
15 A
Contactor antiroubo de corrente fraca.
Page 220 of 382
11
218
INFORMAÇÕES PRÁTICAS

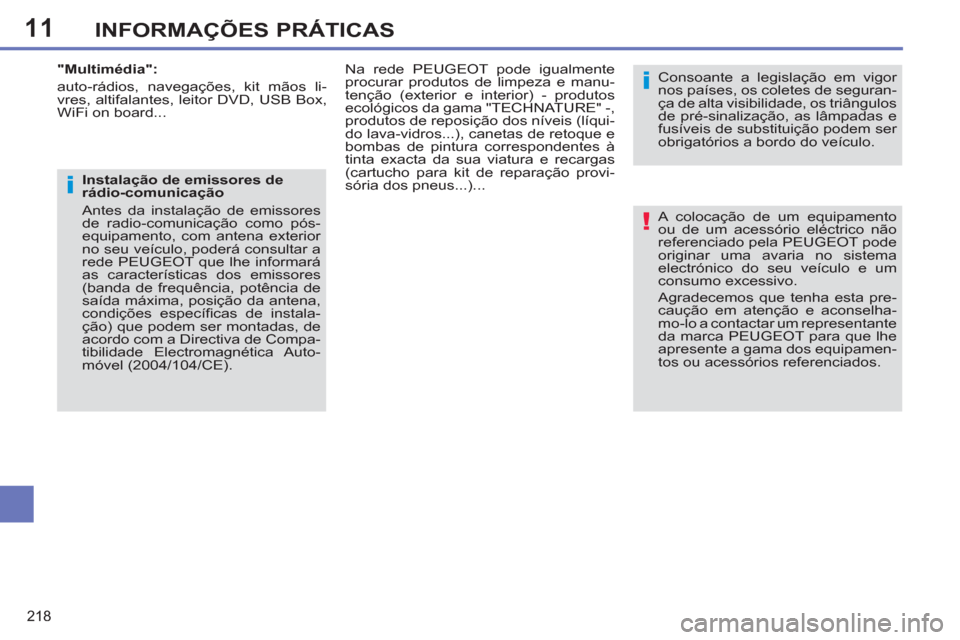

A colocação de um equipamento
ou de um acessório eléctrico não
referenciado pela PEUGEOT pode
originar uma avaria no sistema
electrónico do seu veículo e um
consumo excessivo.
Agradecemos que tenha esta pre-
caução em atenção e aconselha-
mo-lo a contactar um representante
da marca PEUGEOT para que lhe
apresente a gama dos equipamen-
tos ou acessórios referenciados.
Consoante a legislação em vigor
nos países, os coletes de seguran-
ça de alta visibilidade, os triângulos
de pré-sinalização, as lâmpadas e
fusíveis de substituição podem ser
obrigatórios a bordo do veículo.
"Multimédia":
auto-rádios, navegações, kit mãos li-
vres, altifalantes, leitor DVD, USB Box,
WiFi on board...
Instalação de emissores de
rádio-comunicação
Antes da instalação de emissores
de radio-comunicação como pós-
equipamento, com antena exterior
no seu veículo, poderá consultar a
rede PEUGEOT que lhe informará
as características dos emissores
(banda de frequência, potência de
saída máxima, posição da antena,
condições específi cas de instala-
ção) que podem ser montadas, de
acordo com a Directiva de Compa-
tibilidade Electromagnética Auto-
móvel (2004/104/CE).
Na rede PEUGEOT pode igualmente
procurar produtos de limpeza e manu-
tenção (exterior e interior) - produtos
ecológicos da gama "TECHNATURE" -,
produtos de reposição dos níveis (líqui-
do lava-vidros...), canetas de retoque e
bombas de pintura correspondentes à
tinta exacta da sua viatura e recargas
(cartucho para kit de reparação provi-
sória dos pneus...)...
Page 367 of 382
365

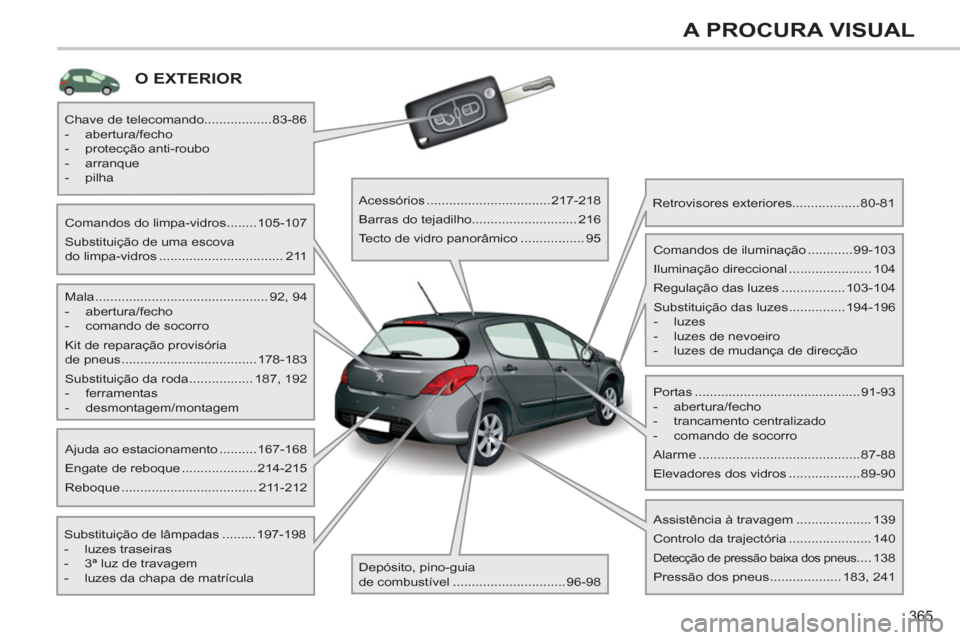

A PROCURA VISUAL
O EXTERIOR
Mala .............................................. 92, 94
- abertura/fecho
- comando de socorro
Kit de reparação provisória
de pneus ....................................178-183
Substituição da roda ................. 187, 192
- ferramentas
- desmontagem/montagem
Comandos do limpa-vidros ........105-107
Substituição de uma escova
do limpa-vidros ................................. 211
Substituição de lâmpadas .........197-198
- luzes traseiras
- 3ª luz de travagem
- luzes da chapa de matrícula
Ajuda ao estacionamento ..........167-168
Engate de reboque ....................214-215
Reboque .................................... 211-212
Chave de telecomando..................83-86
- abertura/fecho
- protecção anti-roubo
- arranque
- pilha
Acessórios .................................217-218
Barras do tejadilho............................ 216
Tecto de vidro panorâmico ................. 95
Depósito, pino-guia
de combustível ..............................96-98
Retrovisores exteriores..................80-81
Portas ............................................91-93
- abertura/fecho
- trancamento centralizado
- comando de socorro
Alarme ...........................................87-88
Elevadores dos vidros ...................89-90
Comandos de iluminação ............99-103
Iluminação direccional ...................... 104
Regulação das luzes .................103-104
Substituição das luzes ...............194-196
- luzes
- luzes de nevoeiro
- luzes de mudança de direcção
Assistência à travagem .................... 139
Controlo da trajectória ...................... 140
Detecção de pressão baixa dos pneus .... 138
Pressão dos pneus ................... 183, 241
