8
147
SEGURIDAD
Si al menos uno de los dos testigos
de airbag se enciende de forma per-
manente, no instale el asiento infan-
til en la plaza del acompañante.
Lleve el vehículo a la Red PEUGEOT
o a un taller cualifi cado para proceder
a la revisión del sistema.


Anomalía de funcionamiento
Si este testigo se enciende en
el cuadro de a bordo, acompa-
ñado de una señal sonora y un
mensaje en la pantalla, consul-
te con la Red PEUGEOT o con un taller
cualifi cado para proceder a la revisión
del sistema. Los airbags podrían no dis-
pararse en caso de choque violento.

Airbag rodillas *

Sistema que protege, en caso de choque
frontal violento, las rodillas del conductor.
Este airbag está integrado en el panel
de instrumentos debajo de la columna
de dirección.

Activación
Se dispara simultáneamente con los
airbags frontales.
Reactivación
En cuanto retire la silla infantil, ponga el
mando en posición "ON"
para reactivar
el airbag y garantizar ahí, la seguridad
del acompañante en caso de choque.
Al poner el contacto, este tes-
tigo se enciende en la pantalla
de los testigos de cinturón y de
airbag frontal del acompañante
durante aproximadamente un minuto, si
el airbag frontal del acompañante está
activado. Para garantizar la seguridad del
niño, neutralice imperativamente
el airbag frontal del acompañante
cuando instale un asiento infantil "de
espaldas al sentido de la marcha" en
el asiento del acompañante.
De lo contrario, el niño correría el
riesgo de sufrir lesiones graves, e
incluso la muerte, si se desplegase
el airbag.
En función de la versión, este
testigo se enciende en el cua-
dro de a bordo y/o en la pantalla
de los testigos de cinturón y de
airbag frontal del acompañante, cuando
el contacto está puesto y durante toda
la neutralización. Si este testigo parpadea en el
cuadro de a bordo y/o en la pan-
talla de los testigos de cinturón
y de airbag frontal del acompa-
ñante, consulte con la Red PEUGEOT
o con un taller cualifi cado. El airbag
frontal del acompañante podría no dis-
pararse en caso de choque violento.
Neutralización
Sólo es posible neutralizar el airbag
frontal del acompañante:


)
Con el contacto cortado
, introduz-
ca la llave en el mando de neutrali-
zación del airbag del acompañante.

)
Gírela hasta la posición "OFF"
.

)
A continuación, retírela manteniendo
esa posición.
* Según destino
.

370

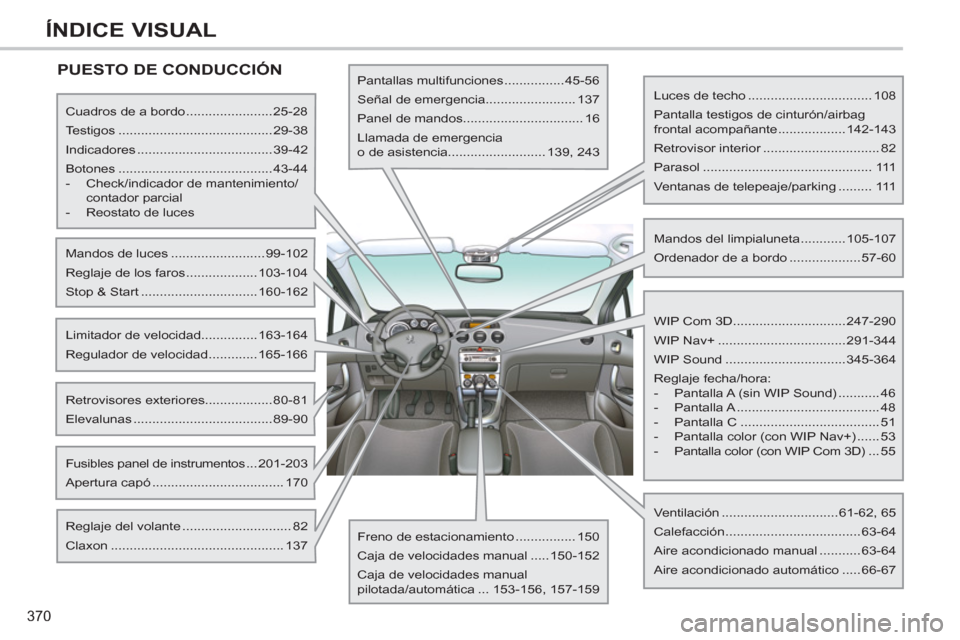

ÍNDICE VISUAL
PUESTO DE CONDUCCIÓN


Cuadros de a bordo .......................25-28
Testigos .........................................29-38
Indicadores ....................................39-42
Botones .........................................43-44


- Check/indicador de mantenimiento/
contador parcial

- Reostato de luces


Mandos de luces .........................99-102
Reglaje de los faros ...................103-104
Stop & Start ...............................160-162

Retrovisores exteriores..................80-81
Elevalunas .....................................89-90
Limitador de velocidad...............163-164
Regulador de velocidad .............165-166

Fusibles panel de instrumentos ...201-203
Apertura capó ................................... 170
Pantallas multifunciones ................45-56
Señal de emergencia........................ 137
Panel de mandos................................ 16
Llamada de emergencia
o de asistencia.......................... 139, 243

Reglaje del volante ............................. 82
Claxon .............................................. 137
Freno de estacionamiento ................ 150
Caja de velocidades manual .....150-152
Caja de velocidades manual
pilotada/automática ... 153-156, 157-159

Ventilación ...............................61-62, 65
Calefacción ....................................63-64
Aire acondicionado manual ...........63-64
Aire acondicionado automático .....66-67
WIP Com 3D ..............................247-290
WIP Nav+ ..................................291-344
WIP Sound ................................345-364
Reglaje fecha/hora:


- Pantalla A (sin WIP Sound) ........... 46

- Pantalla A ...................................... 48

- Pantalla C ..................................... 51

- Pantalla color (con WIP Nav+) ...... 53

- Pantalla color (con WIP Com 3D) ... 55

Luces de techo ................................. 108
Pantalla testigos de cinturón/airbag
frontal acompañante ..................142-143

Retrovisor interior ............................... 82
Parasol ............................................. 111
Ventanas de telepeaje/parking ......... 111

Mandos del limpialuneta ............105-107
Ordenador de a bordo ...................57-60

372
ÍNDICE ALFABÉTICO
Abatimiento de los asientos traseros...................72,74,76Acceso a la 3 ª fila.................................74Accesorios............................................217Acondicionamientos............110,113,115,116,118,121Acondicionamientos del maletero.....................116,118,121Acondicionamientos interiores.............110Actualización de los POI......................265Actualización zonas de riesgos....265,302Airbag rodillas.......................................149Airbags cortinas............................148,149Airbags frontales..........................146,149Airbags laterales...........................148,149Aireación.................................................23Aire acondicionado.................................23Aire acondicionado automático........62,66Aire acondicionado manual..............62,63Aireadores..............................................61Alarma....................................................87Alfombrilla.............................................114Anillos de amarre.................116,118,121Antiarranque electrónico..................84,86Antibloqueo de las ruedas (ABS).........139Antipatinado de las ruedas (ASR)........140Antipinzamiento................................89,95Antirrobo.................................................84Apertura de la pantallacolor desplegable...............................56Apertura de la persiana de ocultación
del techo acristalado panorámico......95Apertura de las puertas....................83,91Apertura del capó motor.......................r170Apertura del maletero.......................83,94
Bandeja escritorio ...................................70Bandejas...............................................115Bandeja trasera....................................117Barras de techo....................................216Barrido automático de loslimpiaparabrisas .......................105, 107Batería ..................................176, 207-209Bloqueo centralizado ........................83, 92Bloqueo desde el interior.......................r92Bluetooth(kit manos libres) .....275-277,314, 355Bluetooth (teléfono)..............275-277, 314
Bocina...................................................137Botón de llamada PEUGEOT ...............245
Cadenas para la nieve.........................241Caja de cambios automática........157, 177Caja de cambios
manual....................150, 151, 160, 177Caja de cambios
manual pilotada..............153, 160, 177Caja de colocación.......................113, 121Caja de fusibles compartimento motor.......................r201Caja de fusibles
panel de instrumentos.....................201Cajón de colocación.....................114,117Calefacción.......................................23,63Cambio de la pila del telemando............85Cambio de una escobilla del
limpiaparabrisas.......................107,211Cambio de una lámpara...............194, 200Cambio de una rueda...................187, 189Cambio de un fusible...........................201Capacidad del depósitode carburante.....................................96Capó motor...........................................r170Características técnicas......219, 228, 240Carburante..................................23,96,97Carburante (depósito)............................98Carga........................................23,78, 216Carga de la batería......................207, 209Cargas remolcables.....................219, 228CD MP3................................................351Cebado del circuito de carburante...................................171Cenicero...............................................112CHECK...................................................43Cierre de las puertas........................83,91Cierre del portón trasero..................83,94
Arrancar................................................r208Arranque de emergencia ......................208Arranque del vehículo ...........85,153, 157Asientos delanteros....................68, 69, 71Asientos eléctricos .................................69Asientos para niños.............125,127, 130Asientos para niños clásicos ................127Asientos para niños ISOFIX ...................131, 133-135Asientos suplementarios ........................76Asientos térmicos...................................71Asientos traseros........................72, 74, 76Autorradios.............................................56Ayuda a la frenada
de urgencia (AFU) ...........................139Ayuda al estacionamiento delantero ....168Ayuda al estacionamiento trasero ........167Ayuda para arrancar enuna pendiente ..........................152, 153
A
B
C

373
ÍNDICE ALFABÉTICO
Delastrado (modo) ................................210Depósito de carburante....................96,98Depósito de lavafaros...........................174
Depósito de lavaparabrisas ..................174
Desbloqueo............................................83Desbloqueo desde el interior.................r92Desescarchado.......................................65
Eco-conducción......................................23Eco-conducción (consejos)....................23Economía de energía (modo) ..............210Elementos de identificación..................241Elevalunas..............................................89Empuñaduras de sujeción....................110Enganche remolque .............................214Entrada auxiliar...........r274,331,352, 354Escobillas del limpiaparabrisas (sustitución)..............................107, 211ESP/ASR ..............................................140Espejo de cortesía................................111Etiquetas de identificación....................241
G.P.S............................................258, 300Ganchos...............................117,119, 123Gato..............................................187, 189Guantera...............................................111Guiado.................................258, 298, 305
Cinturonesde seguridad...........127, 141, 143,145Claxon..................................................137Código PIN ...........................................278Combinados ...............................25-28,43Compartimentos de colocación ............116Compartimentos de colocaciónen el maletero ..................................118Compartimentos de colocaciónen las puertas ..................................110Conducción económica ..........................23Configuracióndel vehículo ...............45,47,49,52,54Configuraciones de los asientos............78Consumo de carburante .........................23Contacto.................................................85Contador............................................r25-27Contador kilométrico parcial ...................43Control del nivel de aceite motor...........r42Control de presión (con kit) ..................178Control dinámico
de estabilidad (ESP)........................140Controles.....................172, 173, 176,177Correa de sujeción ...............116,118,121Cubre-equipajes...................................122Cuentarrevoluciones..........................25-27
Desmontaje de la alfombrilla................114Desmontaje de una rueda ....................192Detección de subinflado .......................138Diagnosis vehículo.................................49Diario de las alertas .........................49, 52Dimensiones .........................................240Disco duro (copia)................................272Discos de frenos...................................177
D
E
F
Filtro de partículas ........................175, 176Filtro habitáculo ....................................176Freno de estacionamiento............150, 177Frenos ..................................................177Fusibles................................................201
Faros (reglajes)............................103, 104Faros antiniebla delanteros.......................100,194, 196Faros direccionales......................104, 194Fecha (ajuste)...............45, 47, 49, 52, 54Fijaciones ISOFIX................................131Filtro de aceite......................................176Filtro de aire.........................................176
G
H
Hora (reglaje)................45,47,49,52,54
I
Identificación del vehículo....................241Iluminación ambiente...........................109Iluminación automáticade las luces.......................99, 102, 103Iluminación automáticade las luces de emergencia.............137Iluminación de acogida.................103, 109Iluminación de aparcamiento .......102, 103Iluminación del panel de instrumentos.................................44
Iluminación direccional.........................104Iluminación interior.......................r108, 109Indicador de cambio de marcha ...........151Indicador de mantenimiento ...................40
