2013 Peugeot 3008 Hybrid 4 airbag off

13
TO
M
PUESTO DE CONDUCCIÓN


1.
Mandos del regulador/limitador de
velocidad

2.
Mando de ajuste del volante

3.
Mandos de luces y de indicadores
de dirección

4.
Cuadro de a bordo

5.
Airbag del conductor
Claxon

6.
Selector de marchas

7.
Freno de estacionamiento eléctrico

8.
Reposabrazos delantero, WIP Plug

9.
Mando de apertura del capó

10.
Compartimento para el conductor
(contiene la guía de utilización)

11 .
Botón ECO OFF
Botón de alarma
Botón de ayuda al estacionamiento
Botón de control dinámico de
estabilidad (CDS)

12.

Ajuste manual de los faros
Mando de selección para el cuadro
de a bordo asociado al WIP Com 3D

13.
Mandos de los retrovisores exteriores
Mandos de los elevalunas
Seguro para niños

14.
Difusor de desempañado de la luna
de la puerta delantera

15.
Difusor de desempañado del
parabrisas

20
TO
M

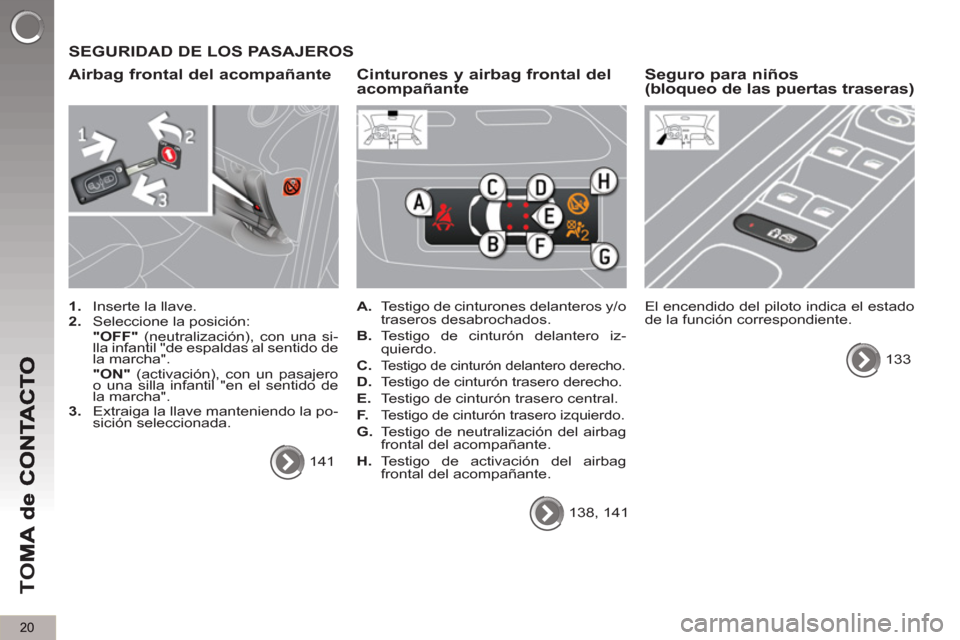

SEGURIDAD DE LOS PASAJEROS

Airba
g frontal del acompañante



1.
Inserte la llave.

2.
Seleccione la posición:
"OFF"
(neutralización), con una si-
lla infantil "de espaldas al sentido de
la marcha".
"ON"
(activación), con un pasajero
o una silla infantil "en el sentido de
la marcha".

3.
Extraiga la llave manteniendo la po-
sición seleccionada.
141
Cinturones y airbag frontal del acompañante



A.
Testigo de cinturones delanteros y/o
traseros desabrochados.

B.
Testigo de cinturón delantero iz-
quierdo.

C.

Testigo de cinturón delantero derecho.


D.
Testigo de cinturón trasero derecho.

E.
Testigo de cinturón trasero central.

F.

Testigo de cinturón trasero izquierdo.

G.
Testigo de neutralización del airbag
frontal del acompañante.

H.
Testigo de activación del airbag
frontal del acompañante.
138, 141


Seguro para niños(bloqueo de las puertas traseras)

El encendido del piloto indica el estado
de la función correspondiente.
133

52
CO

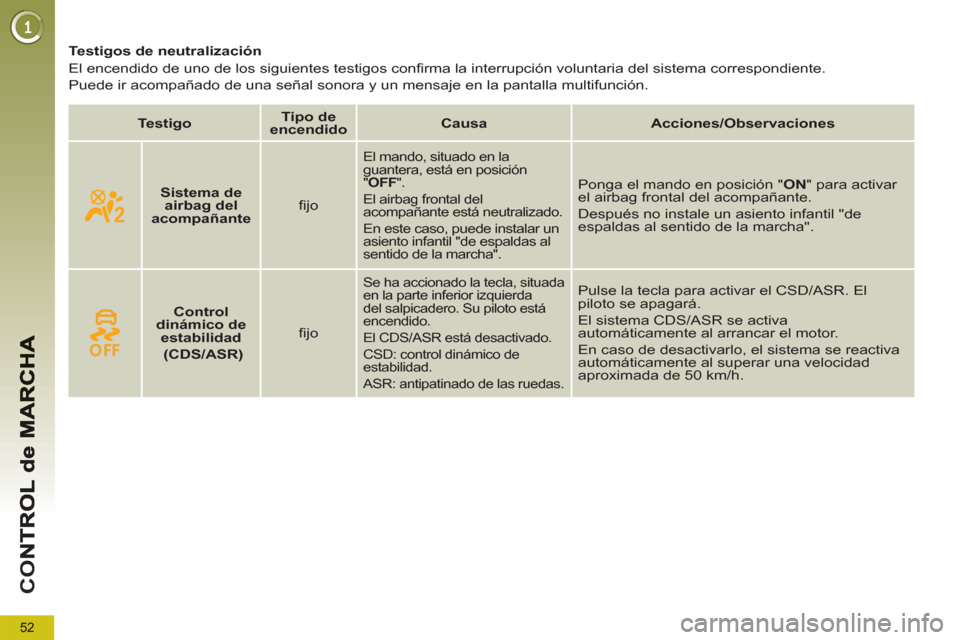

Testigos de neutralización
El encendido de uno de los siguientes testigos confirma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora y un mensaje en la pantalla multifunción.



Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Sistema de
airbag del
acompañante


fijo

El mando, situado en la
guantera, está en posición
" OFF
".
El airbag frontal del
acompañante está neutralizado.
En este caso, puede instalar un
asiento infantil "de espaldas al
sentido de la marcha".
Ponga el mando en posición " ON
" para activar
el airbag frontal del acompañante.
Después no instale un asiento infantil "de
espaldas al sentido de la marcha".




Control
dinámico de
estabilidad

(CDS/ASR)


fijo

Se ha accionado la tecla, situada
en la parte inferior izquierda
del salpicadero. Su piloto está
encendido.
El CDS/ASR está desactivado.
CSD: control dinámico de
estabilidad.
ASR: antipatinado de las ruedas.
Pulse la tecla para activar el CSD/ASR. El
piloto se apagará.
El sistema CDS/ASR se activa
automáticamente al arrancar el motor.
En caso de desactivarlo, el sistema se reactiva
automáticamente al superar una velocidad
aproximada de 50 km/h.

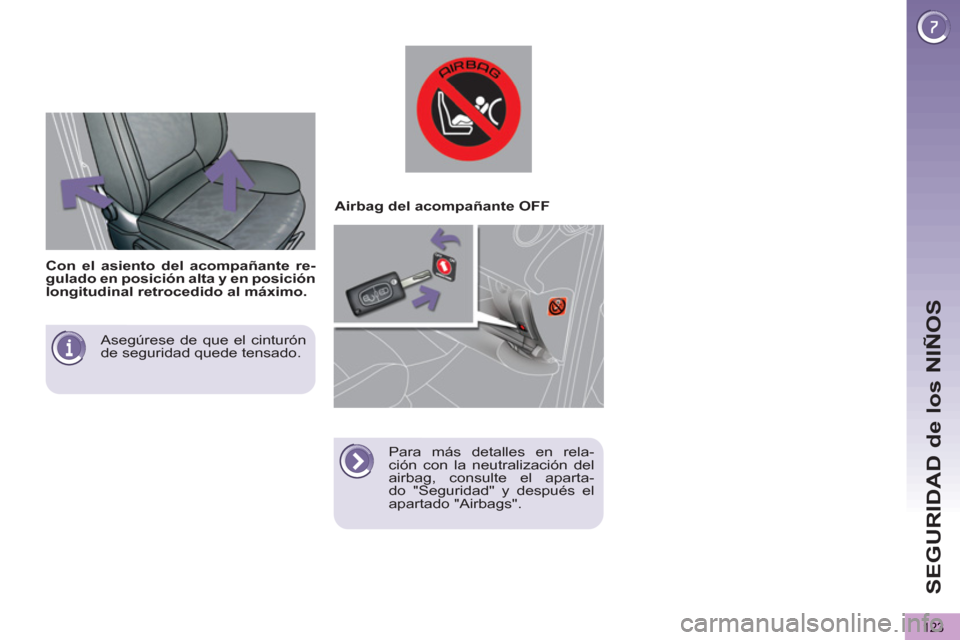

SEGURIDAD de los NIÑOS
123

Asegúrese de que el cinturón
de seguridad quede tensado.














Con el asiento del acompañante re-
gulado en posición alta y en posición
longitudinal retrocedido al máximo.









Airbag del acompañante OFF

Para más detalles en rela-
ción con la neutralización del
airbag, consulte el aparta-
do "Seguridad" y después el
apartado "Airbags".

SE
G
141

Si al menos uno de los dos
testigos de airbag se encien-
de de forma permanente, no
instale el asiento infantil en la plaza
del acompañante.
Lleve el vehículo a la red PEUGEOT
o a un taller cualificado para proce-
der a la revisión del sistema.

Anomalía de funcionamiento
Si estos testigos se encienden o par-
padean, acompañados de una señal
sonora y un mensaje en la pantalla,
consulte en la red PEUGEOT o en un
taller cualificado para proceder a la re-
visión del sistema. Los airbags podrían
no dispararse en caso de choque vio-
lento.

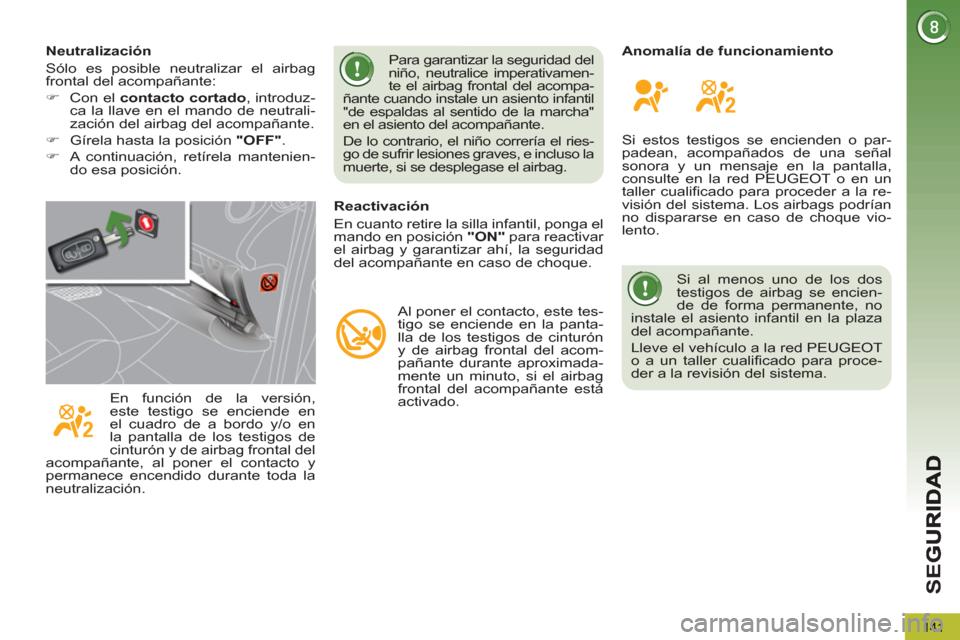

Reactivación
En cuanto retire la silla infantil, ponga el
mando en posición "ON"
para reactivar
el airbag y garantizar ahí, la seguridad
del acompañante en caso de choque.


Al poner el contacto, este tes-
tigo se enciende en la panta-
lla de los testigos de cinturón
y de airbag frontal del acom-
pañante durante aproximada-
mente un minuto, si el airbag
frontal del acompañante está
activado.
Para garantizar la seguridad del
niño, neutralice imperativamen-
te el airbag frontal del acompa-
ñante cuando instale un asiento infantil
"de espaldas al sentido de la marcha"
en el asiento del acompañante.
De lo contrario, el niño correría el ries-
go de sufrir lesiones graves, e incluso la
muerte, si se desplegase el airbag.
En función de la versión,
este testigo se enciende en
el cuadro de a bordo y/o en
la pantalla de los testigos de
cinturón y de airbag frontal del
acompañante, al poner el contacto y
permanece encendido durante toda la
neutralización.
Neutralización
Sólo es posible neutralizar el airbag
frontal del acompañante:


)
Con el contacto cortado
, introduz-
ca la llave en el mando de neutrali-
zación del airbag del acompañante.

)
Gírela hasta la posición "OFF"
.

)
A continuación, retírela mantenien-
do esa posición.
