2013 Lancia Ypsilon isofix

SKUPINA 1
Děti o tělesné hmotnosti9-18kgjemožné
dopravovat po směru jízdy obr. 102.
POZOR
Existují dětské sedačky vybavené
ukotvením Isofix, které umožňují stabilní
upevnění k sedadlu bez použití bezpečnostních
pásů vozidla.
POZOR
Obrázky znázorňují způsob montáže
pouze orientačně. Při montáži sedačky
nebo kolébky postupujte podle návodu k použití,
který musí být dodaný spolu se sedačkou.SKUPINA 2
Děti vážící 15 - 25 kg lze na sedačce připoutat
bezpečnostními pásy, které jsou součástí výbavy
vozidla obr. 103.
Dětské sedačky mají pouze zajistit správnou polohu
těla dítěte při upoutání bezpečnostními pásy. To
znamená, že příčný úsek pásu nesmí nikdy přiléhat ke
krku, nýbrž k hrudníku, a vodorovný úsek k pánvi a
nikoli k břichu dítěte.
obr. 102
L0F0187
obr. 103
L0F0014
127SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

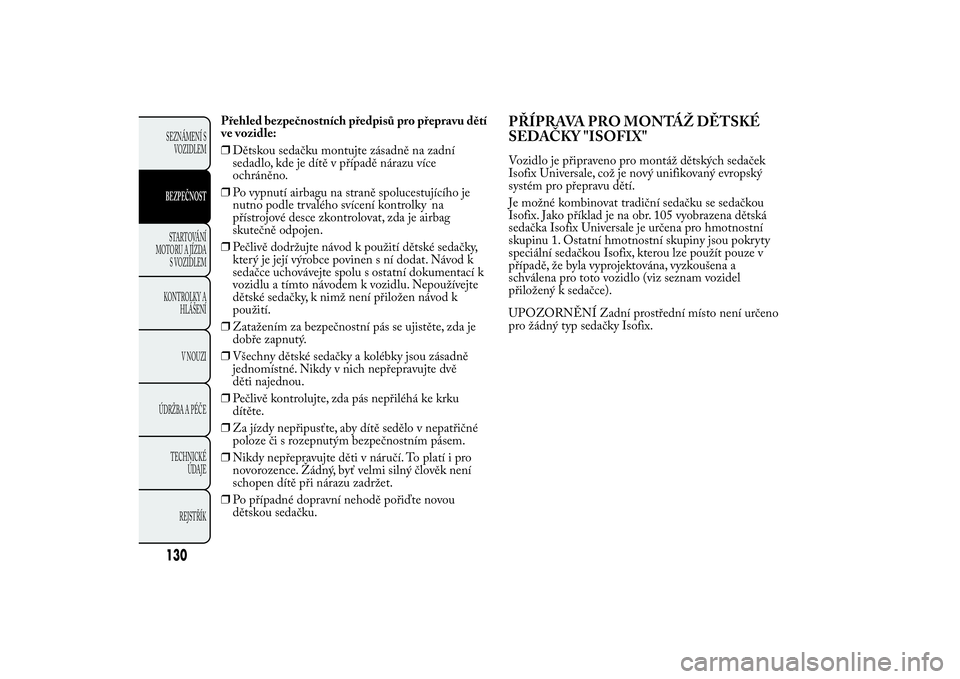

Přehled bezpečnostních předpisů pro přepravu dětí
ve vozidle:
❒Dětskou sedačku montujte zásadně na zadní
sedadlo, kde je dítě v případě nárazu více
ochráněno.
❒Po vypnutí airbagu na straně spolucestujícího je
nutno podle trvalého svícení kontrolky na
přístrojové desce zkontrolovat, zda je airbag
skutečně odpojen.
❒Pečlivě dodržujte návod k použití dětské sedačky,
který je její výrobce povinen s ní dodat. Návod k
sedačce uchovávejte spolu s ostatní dokumentací k
vozidlu a tímto návodem k vozidlu. Nepoužívejte
dětské sedačky, k nimž není přiložen návod k
použití.
❒Zatažením za bezpečnostní pás se ujistěte, zda je
dobře zapnutý.
❒Všechny dětské sedačky a kolébky jsou zásadně
jednomístné. Nikdy v nich nepřepravujte dvě
děti najednou.
❒Pečlivě kontrolujte, zda pás nepřiléhá ke krku
dítěte.
❒Za jízdy nepřipusťte, aby dítě sedělo v nepatřičné
poloze či s rozepnutým bezpečnostním pásem.
❒Nikdy nepřepravujte děti v náručí. To platí i pro
novorozence. Žádný, byť velmi silný člověk není
schopen dítě při nárazu zadržet.
❒Po případné dopravní nehodě pořiďte novou
dětskou sedačku.
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY "ISOFIX"Vozidlo je připraveno pro montáž dětských sedaček
Isofix Universale, což je nový unifikovaný evropský
systém pro přepravu dětí.
Je možné kombinovat tradiční sedačku se sedačkou
Isofix. Jako příklad je na obr. 105 vyobrazena dětská
sedačka Isofix Universale je určena pro hmotnostní
skupinu 1. Ostatní hmotnostní skupiny jsou pokryty
speciální sedačkou Isofix, kterou lze použít pouze v
případě, že byla vyprojektována, vyzkoušena a
schválena pro toto vozidlo (viz seznam vozidel
přiložený k sedačce).
UPOZORNĚNÍ Zadní prostřední místo není určeno
pro žádný typ sedačky Isofix.
130SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

INSTALACE SEDAČKY ISOFIX UNIVERSALE
Sedačku upevněte do kovových ok A obr. 106
umístěných mezi opěradlem a sedákem. Horní pás
(dodávaný se sedačkou) upevněte do úchytů B
obr. 107 v zadní části opěradla.
obr. 105
L0F0016
obr. 106
L0F0177
obr. 107
L0F0087
131SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Je možné kombinovat tradiční sedačky a sedačky
“Isofix Universale”. Upozorňujeme, že v případě
sedaček typu Isofix Universale je možné používat
všechny homologované typy označené jako EHK
R44/03 “Isofix Universale”.
V řadě doplňků Lineaccessori Lancia lze zakoupit
dětskou sedačku Isofix Universale "Duo Plus" a
specifickou sedačku "G 0/1 S". Další podrobnosti o
instalaci a/nebo použití sedačky jsou uvedeny v
návodu k použití dodávaném se sedačkou.
POZOR
Sedačku montujte jen při stojícím vozidle.
Správné uchycení sedačky se pozná podle
řádného zaklapnutí úchytů sedačky do třmenů. V
každém případě je nutno postupovat podle
návodu k použití, který musí výrobce přiložit k
sedačce.
132SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

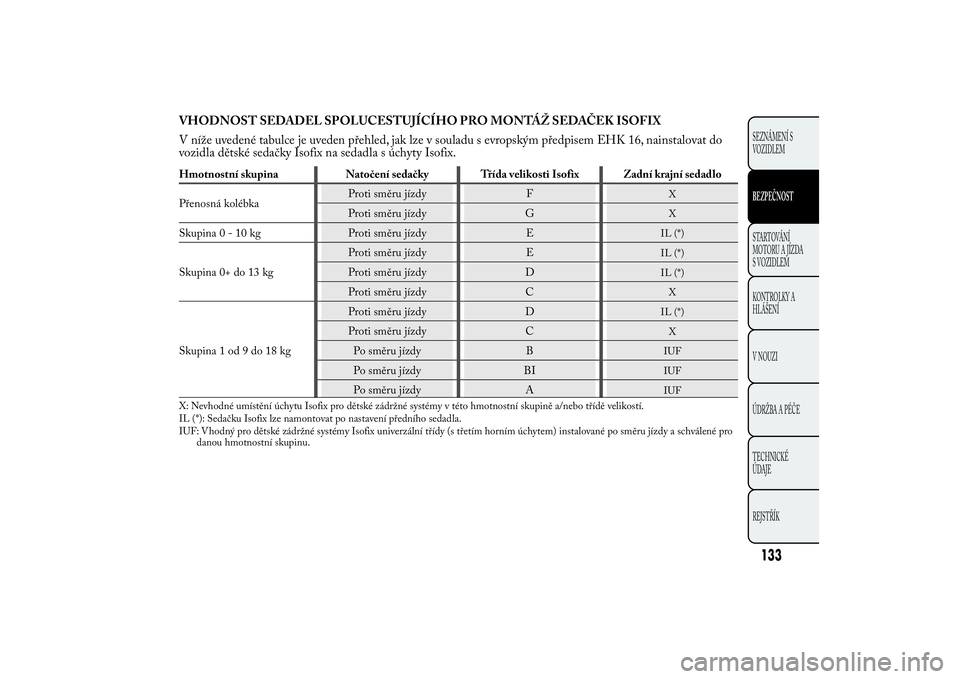

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do
vozidla dětské sedačky Isofix na sedadla s úchyty Isofix.Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadlo
Přenosná kolébkaProti směru jízdy F
X
Proti směru jízdy G
X
Skupina0-10kg Protisměru jízdy E
IL (*)
Skupina 0+ do 13 kgProti směru jízdy E
IL (*)
Proti směru jízdy D
IL (*)
Proti směru jízdy C
X
Skupina 1 od 9 do 18 kgProti směru jízdy D
IL (*)
Proti směru jízdy C
X
Po směru jízdy B
IUF
Po směru jízdy BI
IUF
Po směru jízdy A
IUF
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikostí.
IL (*): Sedačku Isofix lze namontovat po nastavení předního sedadla.
IUF: Vhodný pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro
danou hmotnostní skupinu.
