2013 Hyundai Elantra ESP

343
Sistema de seguridad del vehículo
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado durante
el despliegue del airbag puede
producir irritación en la piel y los
ojos, además de agravar el asma
en ciertas personas. Lávese a
fondo todas las zonas expuestas
de la piel con agua tibia y jabón
suave después de sufrir un
accidente en el que se hayan
activado los airbags.
El SRS sólo funciona cuando la llave de contacto está en laposición ON.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles peligro
-sos y provocar lesiones si se
despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
OMD030033
OMD030034A
■Airbag delantero del conductor
■Airbag delantero del acompañante

345
Sistema de seguridad del vehículo
(continúa)

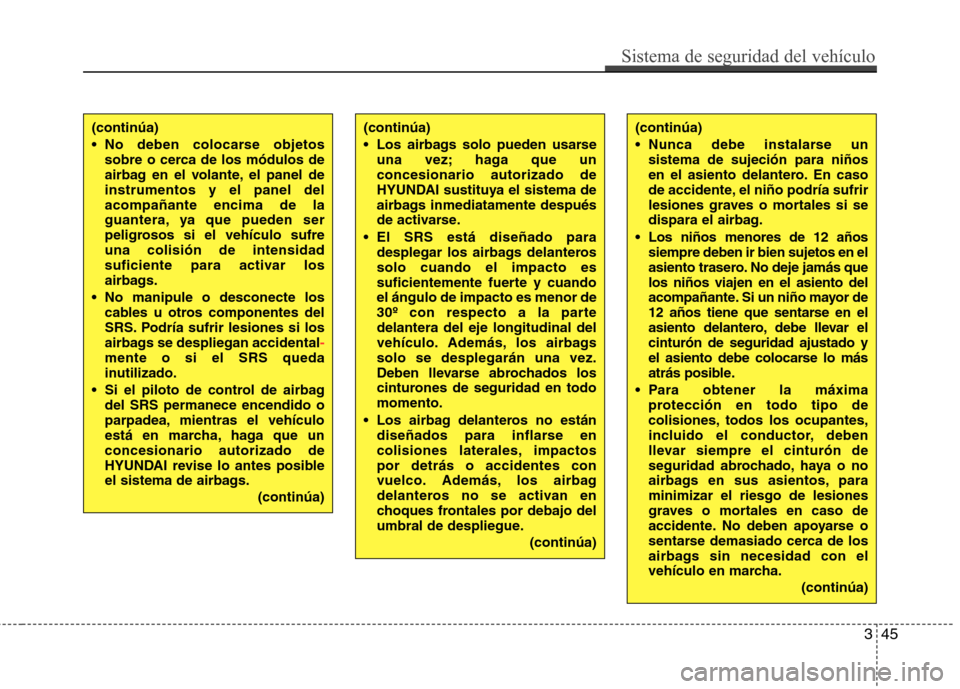

No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan accidental
-mente o si el SRS queda
inutilizado.
Si el piloto de control de airbag del SRS permanece encendido o
parpadea, mientras el vehículo
está en marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)
(continúa)
Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
Nunca debe instalarse unsistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años siempre deben ir bien sujetos en el
asiento trasero. No deje jamás quelos niños viajen en el asiento del
acompañante. Si un niño mayor de
12 años tiene que sentarse en el
asiento delantero, debe llevar elcinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

Sistema de seguridad del vehículo
46
3

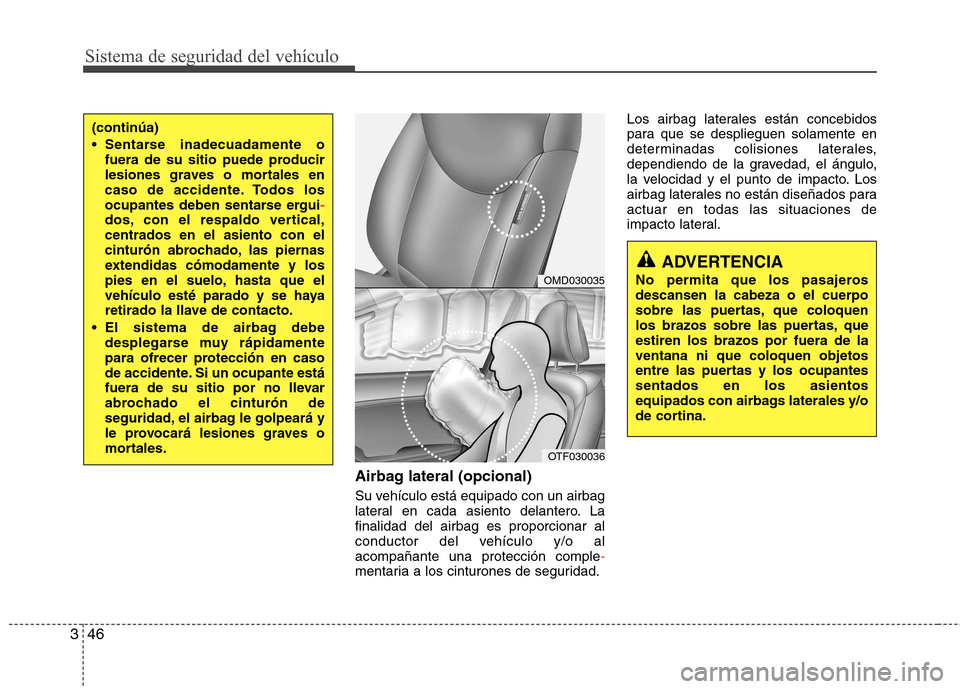

Airbag lateral (opcional)
Su vehículo está equipado con un airbag
lateral en cada asiento delantero. Lafinalidad del airbag es proporcionar al
conductor del vehículo y/o alacompañante una protección comple
-mentaria a los cinturones de seguridad. Los airbag laterales están concebidos
para que se desplieguen solamente en
determinadas colisiones laterales,
dependiendo de la gravedad, el ángulo,
la velocidad y el punto de impacto. Los
airbag laterales no están diseñados paraactuar en todas las situaciones de
impacto lateral.
(continúa)
Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse ergui
-dos, con el respaldo vertical, centrados en el asiento con el
cinturón abrochado, las piernas
extendidas cómodamente y los
pies en el suelo, hasta que el
vehículo esté parado y se haya
retirado la llave de contacto.
El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.
OMD030035
OTF030036
ADVERTENCIA
No permita que los pasajeros descansen la cabeza o el cuerpo
sobre las puertas, que coloquen
los brazos sobre las puertas, queestiren los brazos por fuera de laventana ni que coloquen objetos
entre las puertas y los ocupantessentados en los asientos
equipados con airbags laterales y/o
de cortina.

347
Sistema de seguridad del vehículo

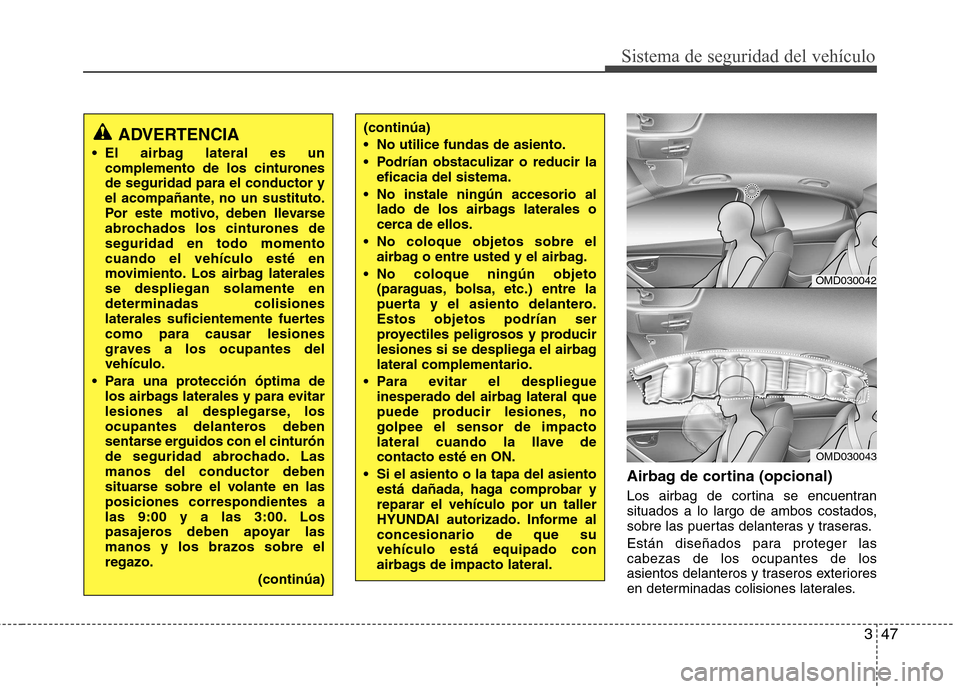

Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras.
Están diseñados para proteger las cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
(continúa)
No utilice fundas de asiento.
Podrían obstaculizar o reducir laeficacia del sistema.
No instale ningún accesorio al lado de los airbags laterales o
cerca de ellos.
No coloque objetos sobre el airbag o entre usted y el airbag.
No coloque ningún objeto (paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbaglateral complementario.
Para evitar el despliegue inesperado del airbag lateral que
puede producir lesiones, nogolpee el sensor de impacto
lateral cuando la llave decontacto esté en ON.
Si el asiento o la tapa del asiento está dañada, haga comprobar yreparar el vehículo por un taller
HYUNDAI autorizado. Informe alconcesionario de que suvehículo está equipado con
airbags de impacto lateral.ADVERTENCIA
El airbag lateral es un complemento de los cinturones de seguridad para el conductor y
el acompañante, no un sustituto.
Por este motivo, deben llevarse
abrochados los cinturones deseguridad en todo momentocuando el vehículo esté en
movimiento. Los airbag lateralesse despliegan solamente endeterminadas colisiones
laterales suficientemente fuertescomo para causar lesiones
graves a los ocupantes delvehículo.
Para una protección óptima de los airbags laterales y para evitar
lesiones al desplegarse, los
ocupantes delanteros deben
sentarse erguidos con el cinturón
de seguridad abrochado. Lasmanos del conductor deben
situarse sobre el volante en lasposiciones correspondientes a
las 9:00 y a las 3:00. Los
pasajeros deben apoyar lasmanos y los brazos sobre elregazo.
(continúa)
OMD030042
OMD030043

Sistema de seguridad del vehículo
48
3

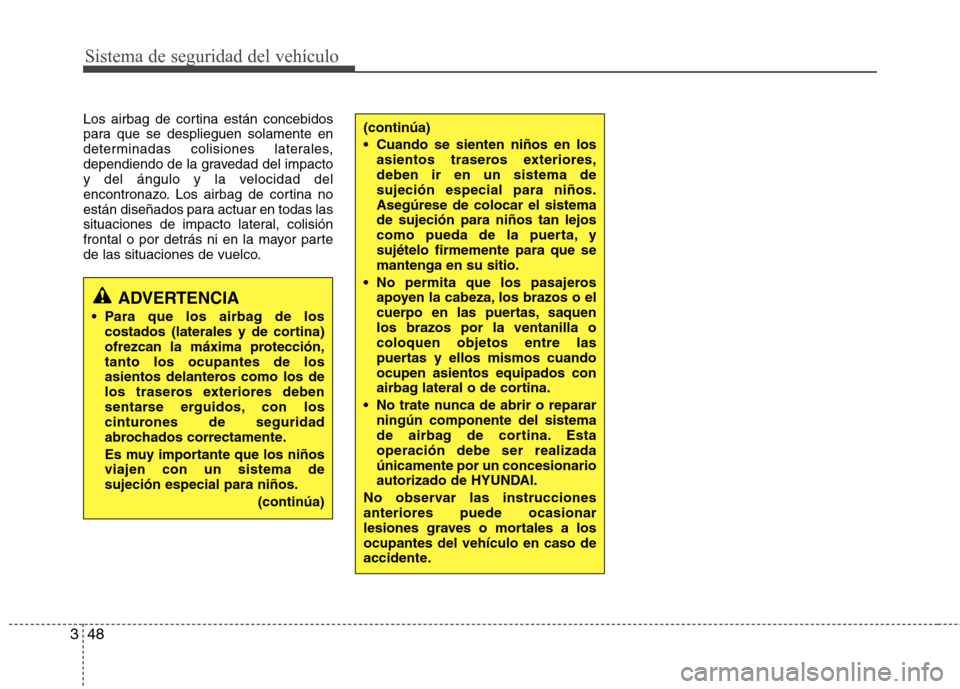

Los airbag de cortina están concebidos
para que se desplieguen solamente en
determinadas colisiones laterales,
dependiendo de la gravedad del impacto
y del ángulo y la velocidad del
encontronazo. Los airbag de cortina no
están diseñados para actuar en todas las
situaciones de impacto lateral, colisión
frontal o por detrás ni en la mayor parte
de las situaciones de vuelco.
ADVERTENCIA
Para que los airbag de los costados (laterales y de cortina)
ofrezcan la máxima protección,tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente.
Es muy importante que los niños viajen con un sistema desujeción especial para niños.
(continúa)
(continúa)
Cuando se sienten niños en losasientos traseros exteriores, deben ir en un sistema desujeción especial para niños.Asegúrese de colocar el sistemade sujeción para niños tan lejos
como pueda de la puerta, ysujételo firmemente para que semantenga en su sitio.
No permita que los pasajeros apoyen la cabeza, los brazos o el
cuerpo en las puertas, saquenlos brazos por la ventanilla ocoloquen objetos entre las
puertas y ellos mismos cuandoocupen asientos equipados con
airbag lateral o de cortina.
No trate nunca de abrir o reparar ningún componente del sistema
de airbag de cortina. Estaoperación debe ser realizadaúnicamente por un concesionario
autorizado de HYUNDAI.
No observar las instruccionesanteriores puede ocasionar
lesiones graves o mortales a losocupantes del vehículo en caso de
accidente.

349
Sistema de seguridad del vehículo
¿Por qué no se desplegó el airbag en una colisión? (Condiciones en
las que el airbag se activa o no se
activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protecciónañadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.

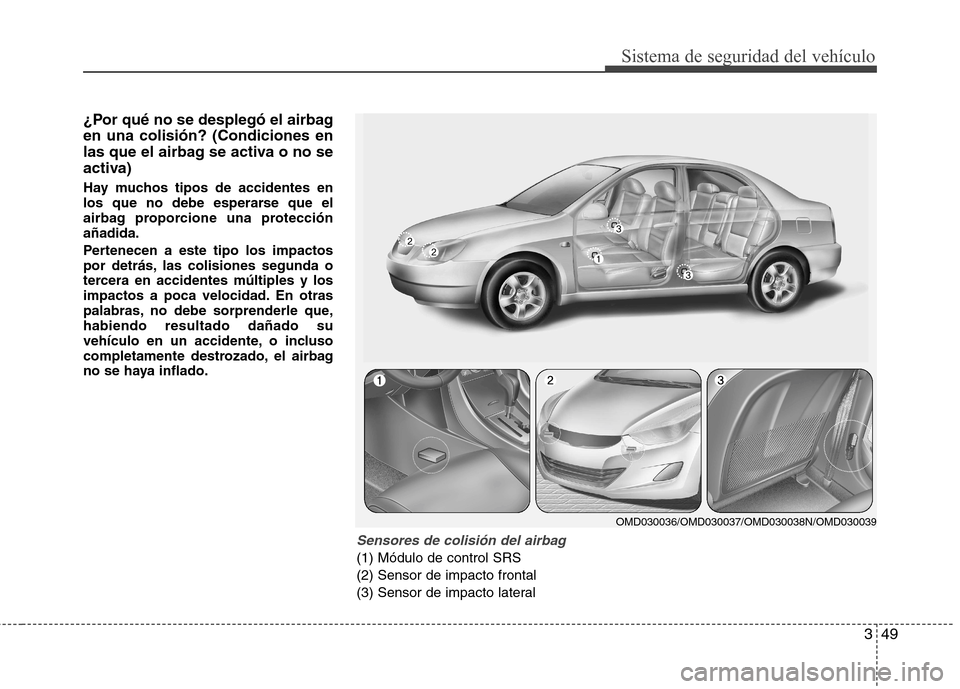

Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal
(3) Sensor de impacto lateral
OMD030036/OMD030037/OMD030038N/OMD030039

Sistema de seguridad del vehículo
50
3

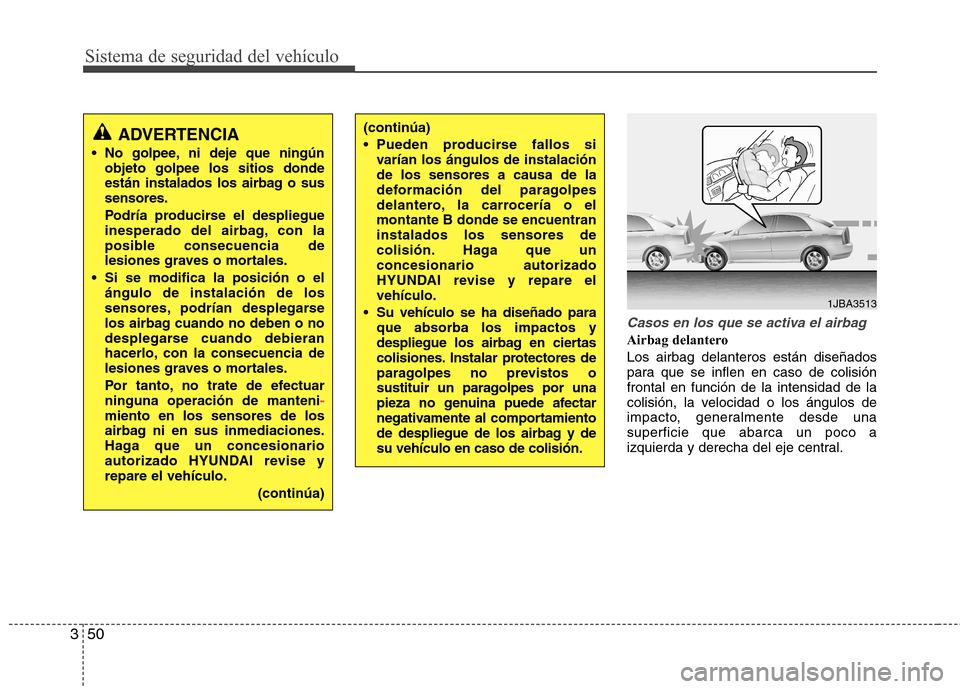

Casos en los que se activa el airbag
Airbag delantero Los airbag delanteros están diseñados
para que se inflen en caso de colisiónfrontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto, generalmente desde unasuperficie que abarca un poco a
izquierda y derecha del eje central.
ADVERTENCIA
No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación de manteni
-miento en los sensores de los
airbag ni en sus inmediaciones.
Haga que un concesionario
autorizado HYUNDAI revise yrepare el vehículo.
(continúa)
(continúa)
Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o elmontante B donde se encuentraninstalados los sensores de
colisión. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores de
paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al comportamiento
de despliegue de los airbag y desu vehículo en caso de colisión.
1JBA3513

351

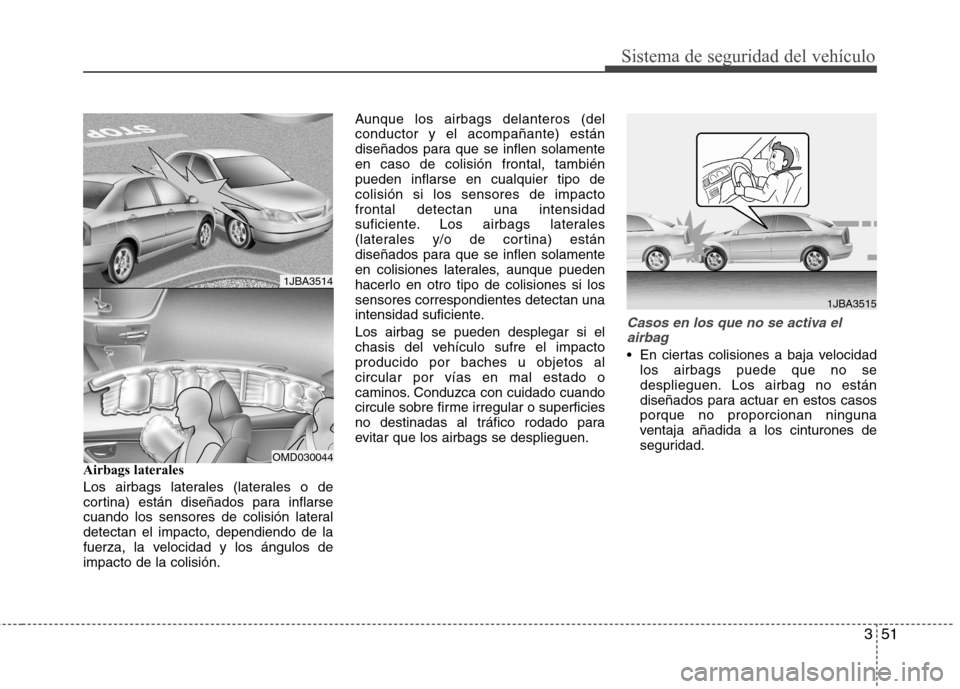

Sistema de seguridad del vehículo
Airbags laterales
Los airbags laterales (laterales o de
cortina) están diseñados para inflarse
cuando los sensores de colisión lateral
detectan el impacto, dependiendo de la
fuerza, la velocidad y los ángulos deimpacto de la colisión.Aunque los airbags delanteros (delconductor y el acompañante) están
diseñados para que se inflen solamenteen caso de colisión frontal, tambiénpueden inflarse en cualquier tipo decolisión si los sensores de impactofrontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si lossensores correspondientes detectan una
intensidad suficiente. Los airbag se pueden desplegar si el
chasis del vehículo sufre el impactoproducido por baches u objetos alcircular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
Casos en los que no se activa el
airbag
En ciertas colisiones a baja velocidad los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casosporque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.
1JBA3514
OMD030044
1JBA3515
