MOTORSTART
Vergewissern Sie sich, dass die Handbremse
angezogen ist. Den Getriebeschalthebel in
Leerlaufstellung bringen, das Kupplungspedal ganz
durchtreten, ohne das Gaspedal zu betätigen,
dann den Zündschlüssel auf MAR drehen, und
das Erlöschen der Kontrollleuchten
Yund mabwarten. Den Zündschlüssel auf AVV drehen
und nach Anspringen des Motors loslassen.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt die
Abgasanlage sehr hohe Temperaturen. Parken
Sie das Fahrzeug deshalb nicht auf brennbarem
Material, wie Gras, trockenem Laub,
Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System für die
ständige Diagnose der Bauteile ausgestattet, die
mit den Schadstoffemissionen zusammenhängen;
dies gewährleistet einen besseren Umweltschutz.ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das
Fahrzeug eingebaut werden, die einen
elektrischen Anschluss benötigen (mit der Gefahr
die Batterie nach und nach zu entladen), wenden
Sie sich bitte an das Fiat Kundendienstnetz, das
die Gesamtstromaufnahme überprüft und abwägt,
ob das Fahrzeug den erforderlichen Strombedarf
verkraften kann.
CODE Card
Bewahren Sie diese an einem sicheren Ort auf,
nicht im Fahrzeug.
Es empfiehlt sich, immer den auf der CODE Card
angegebenen elektronischen Code dabei zu haben
.
PROGRAMMIERTE WARTUNG
Eine ordnungsgemäße Wartung erlaubt
die Aufrechterhaltung der Leistungen
und Sicherheitsmerkmale auf Zeit, schützt
die Umwelt und hält die Betriebskosten niedrig.
IN DER BETRIEBS-
UND WARTUNGSANLEITUNG…
...finden Sie Informationen, Empfehlungen und
wichtige Hinweise für den korrekten Gebrauch,
das sichere Fahren und die Pflege und Wartung
Ihres Fahrzeugs. Achten Sie besonders auf die
Symbole
"(Personensicherheit)
#(Umweltschutz) !(Unversehrtheit
des Fahrzeugs).
BITTE UNBEDINGT LESEN!
K


001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 2

4
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0002mAbb. 2
DAS FIAT CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist das Fahrzeug
mit einer elektronischen Wegfahrsperre ausgestattet.
Es wird automatisch durch Abziehen des Schlüssels aus
der Anlassvorrichtung aktiviert.
Jeder Schlüssel enthält eine elektronische Vorrichtung,
die das Signal moduliert, das beim Anlassen von einer
im Zündschloss eingebauten Antenne abgegeben wird.
Dieses Signal ist ein „Kennwort“, das sich bei jedem
Anlassen ändert. Daran erkennt die Elektronik den
Schlüssel und gestattet das Anlassen.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel auf
MAR gedreht wird, sendet das Fiat CODE-System einen
Erkennungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes erfolgt nur,
wenn das Fiat CODE-System den ihm vom
Zündschlüssel gesandten Code erkannte.
Bei Drehung des Zündschlüssels auf STOP deaktiviert
das Fiat CODE-System die Funktionen der
Motorkontrollsteuerung.
Wird der Code während dem Motorstart nicht korrekt
erkannt, leuchtet auf der Instrumententafel eine
Kontrollleuchte
Yund es erscheint eine Mitteilung
auf dem Display (siehe Kapitel „Kontrollleuchten
und Mitteilungen“).
BEDEUTUNG DER SYMBOLE
An einigen Bauteilen des Fahrzeugs oder in deren Nähe
sind kleine farbige Schilder angebracht, die durch
Symbole Ihre Aufmerksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen, die der
Benutzer gegenüber dem entsprechenden Bauteil
einhalten muss.
Ein alle Symbole zusammenfassendes Schild befindet
sich unter der Motorhaube – Abb. 2.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 4

5
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
DIE SCHLÜSSEL
CODE CARD Abb. 3
Zusammen mit dem Fahrzeug und den Schlüsseln
in doppelter Ausführung wird die CODE Card mit
folgenden Angaben ausgehändigt:
A dem elektronischen Code;
B dem mechanischen Code der Schlüssel, der dem Fiat
Kundendienstnetz bei Anforderung von
Schlüsselduplikaten mitzuteilen ist.
ZUR BEACHTUNG Um eine einwandfreie Funktion
der elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine direkte
Sonneneinstrahlung zu vermeiden. In diesem Fall drehen Sie den Schlüssel auf STOP und
dann wieder auf MAR; Besteht die Blockierung
weiterhin, versuchen Sie es bitte mit den anderen
mitgelieferten Schlüsseln. Sollte der Motor auch jetzt
noch nicht anspringen, wenden Sie sich bitte an das Fiat
Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel besitzt einen
eigenen Code, der in der Systemelektronik gespeichert
werden muss. Zum Speichern neuer Schlüssel (maximal
8) wenden Sie sich ausschließlich an das Fiat-
Kundendienstnetz.
Aufleuchten der Kontrollleuchte
Ywährend
der Fahrt
❒Leuchtet die Kontrollleuchte Y, bedeutet dies,
dass das System eine Selbstdiagnose ausführt (z. B.
wegen eines Spannungsabfalls).
❒Sollte die Kontrollleuchte Yweiterhin
eingeschaltet bleiben, wenden Sie sich bitte an das
Fiat Kundendienstnetz.
Gewalteinwirkung auf den Schlüssel kann
die elektronischen Bauteile darin
beschädigen.
F0N0003mAbb. 3
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 5

F0N0800mAbb. 4
Um Ihn wieder in den Griff einzustecken:
❒halten Sie die Taste B gedrückt und bewegen Sie
den Metalleinsatz A in Pfeilrichtung;
❒die Taste B loslassen, und den Metalleinsatz A
drehen, bis Sie das Einrastgeräusch vernehmen,
das den korrekten Verschluss garantiert. SCHLÜSSEL MIT FERNBEDIENUNG Abb. 4-5
Der Metalleinsatz A befindet sich im Griff und dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels.
Um den Metalleinsatz herauszuziehen drücken Sie
die Taste
B.
6
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wechselt der Fahrzeugeigentümer, muss
der neue Besitzer alle Schlüssel und die
CODE Card ausgehändigt bekommen.
Die Taste B nur dann drücken, wenn
sich der Schlüssel weit genug vom
Körper entfernt befindet, insbesondere von
Augen und Gegenständen, die beschädigt
werden könnten (z.B. Kleidung). Den Schlüssel
nie unbeaufsichtigt lassen, damit keine
Unbefugten, insbesondere Kinder, mit dem
Schlüssel spielen und versehentlich die Taste
drücken können.
ACHTUNG
Die Taste Qentriegelt nur die vorderen Türen.
Die Taste Áverriegelt die Türen komplett.
Die Taste Pentriegelt die Türen des Laderaums.
Werden die Türen entriegelt, leuchten die Lichter
der Deckenleuchte zeitgesteuert.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 6

7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis
und die Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 7

Es ist dennoch eine Höchstanzahl an
akustischen/visuellen Zyklen vorgesehen; danach nimmt
das System seine normale Kontrollfunktion wieder auf.
ZUR BEACHTUNG Die Funktion der Motorsperre
wird vom FIAT CODE gewährleistet, die sich
automatisch beim Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
EINSCHALTEN DES ALARMSYSTEMS
Halten Sie bei geschlossenen Türen und Kofferraum
und Zündschlüssel in Stellung STOP oder bei
abgezogenem Zündschlüssel den Schlüssel mit
Fernbedienung auf das Fahrzeug gerichtet. Drücken Sie
dann die Taste „Verriegeln“ und lassen Sie diese gleich
wieder los.
Mit Ausnahme von einigen Bestimmungsländern gibt die
Anlage ein akustisches Signal („Beep“) ab und aktiviert
die Türverriegelung.
Vor dem Einschalten der Alarmanlage wird eine
Eigendiagnose durchgeführt: wird eine Störung
ermittelt, gibt das System nochmals ein akustisches
Signal ab.
Schalten Sie in diesem Fall die Alarmanlage durch
Drücken der Taste „Türen/Laderaum entriegeln“ aus,
prüfen Sie, ob die Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und schalten Sie die
Alarmanlage durch Drücken der Taste „Verriegeln“
wieder ein.ELEKTRONISCHER ALARM
(für Versionen/Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche Option für alle bereits
vorher beschriebenen Funktionen der Fernbedienung,
wird vom Empfänger aus gesteuert, der sich unterhalb
des Armaturenbretts in der Nähe des
Sicherungskastens befindet.
AUSLÖSEN DES ALARMS
Der Alarm wird in folgenden Fällen ausgelöst:
❒bei unbefugtem Öffnen einer Tür oder
der Motorhaube (Außenschutz);
❒bei Betätigung der Anlassvorrichtung (Drehen
des Schlüssels auf MAR);
❒beim Zerschneiden der Batteriekabel.
Je nach Bestimmungsland löst der Alarm die Betätigung
der Sirene und der Blinker aus (für circa 26 Sekunden).
Die Auslösemodalitäten und die Anzahl der Zyklen
können je nach Bestimmungsland variieren.
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 10

115
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

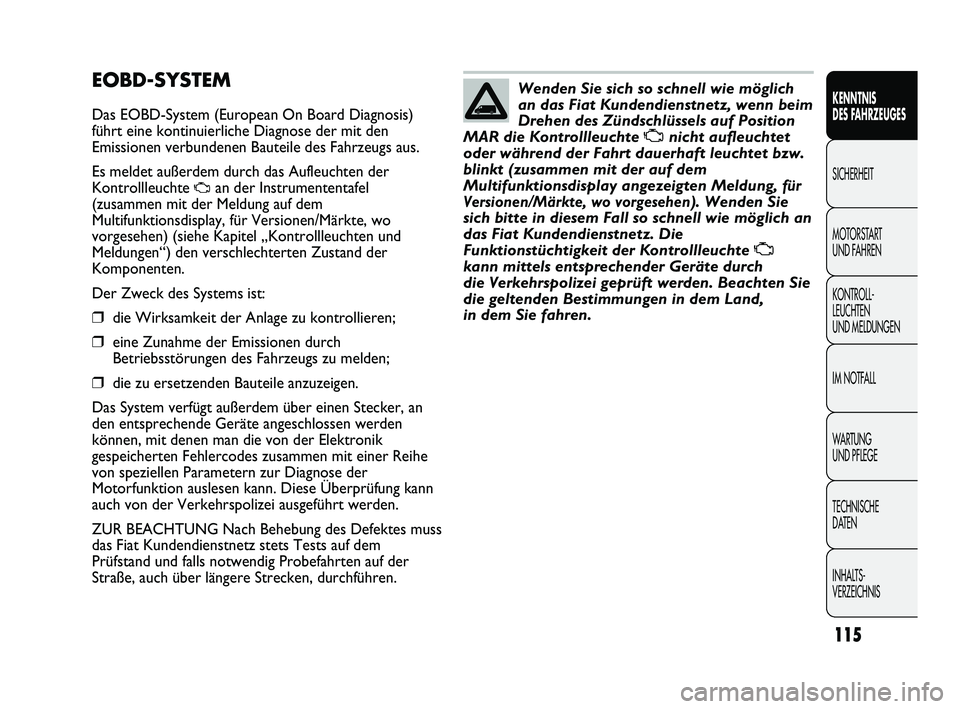

EOBD-SYSTEM
Das EOBD-System (European On Board Diagnosis)
führt eine kontinuierliche Diagnose der mit den
Emissionen verbundenen Bauteile des Fahrzeugs aus.
Es meldet außerdem durch das Aufleuchten der
Kontrollleuchte
Uan der Instrumententafel
(zusammen mit der Meldung auf dem
Multifunktionsdisplay, für Versionen/Märkte, wo
vorgesehen) (siehe Kapitel „Kontrollleuchten und
Meldungen“) den verschlechterten Zustand der
Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kontrollieren;
❒eine Zunahme der Emissionen durch
Betriebsstörungen des Fahrzeugs zu melden;
❒die zu ersetzenden Bauteile anzuzeigen.
Das System verfügt außerdem über einen Stecker, an
den entsprechende Geräte angeschlossen werden
können, mit denen man die von der Elektronik
gespeicherten Fehlercodes zusammen mit einer Reihe
von speziellen Parametern zur Diagnose der
Motorfunktion auslesen kann. Diese Überprüfung kann
auch von der Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNG Nach Behebung des Defektes muss
das Fiat Kundendienstnetz stets Tests auf dem
Prüfstand und falls notwendig Probefahrten auf der
Straße, auch über längere Strecken, durchführen.
Wenden Sie sich so schnell wie möglich
an das Fiat Kundendienstnetz, wenn beim
Drehen des Zündschlüssels auf Position
MAR die Kontrollleuchte Unicht aufleuchtet
oder während der Fahrt dauerhaft leuchtet bzw.
blinkt (zusammen mit der auf dem
Multifunktionsdisplay angezeigten Meldung,
für
Versionen/Märkte, wo vorgesehen
). Wenden Sie
sich bitte in diesem Fall so schnell wie möglich an
das Fiat Kundendienstnetz. Die
Funktionstüchtigkeit der Kontrollleuchte U
kann mittels entsprechender Geräte durch
die Verkehrspolizei geprüft werden. Beachten Sie
die geltenden Bestimmungen in dem Land,
in dem Sie fahren.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 115

VERFAHREN
Vorgehen:
❒die Handbremse anziehen;
❒den Schalthebel auf Leerlauf stellen;
❒den Zündschlüssel auf MARdrehen: auf der
Instrumententafel leuchten die Kontrollleuchten
mund Y;
❒das Ausgehen der Kontrollleuchten Yund mabwarten, was umso schneller erfolgt, je wärmer
der Motor ist;
❒das Kupplungspedal ganz durchtreten, ohne das
Gaspedal zu drücken;
❒den Zündschlüssel sofort nach Erlöschen der
Kontrollleuchte
mauf AVVdrehen. Ein zu langes
Abwarten würde den Vorgang der
Glühkerzenerwärmung wieder aufheben. Den
Schlüssel sofort nach Start des Motors loslassen.
Springt der Motor nicht beim ersten Versuch an, muss
der Schlüssel vor dem Wiederholen des Vorgangs
erneut auf Position STOP gedreht werden.
MOTORSTART
Das Fahrzeug ist mit einer elektronischen Vorrichtung
zum Blockieren des Motors ausgestattet: falls der
Wagen nicht anspringt, beachten Sie bitte die Angaben
im Abschnitt „Das Fiat CODE-System“ im Kapitel
„Kenntnis des Fahrzeuges“.
143
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMOTORSTART UND FAHREN
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen zu lassen.
Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxid und andere
giftige Gase ab.
ACHTUNG
Es empfiehlt sich während der ersten Zeit
dem Wagen keine Höchstleistungen
abzuverlangen (beispielsweise
übermäßiges Beschleunigen, zu lange Strecken
bei höchsten Drehzahlen, allzu intensives
Bremsen usw.).
Lassen Sie den Schlüssel bei abgestelltem
Motor nicht im Zündschloss stecken,
um zu vermeiden, dass durch unnötigen
Stromverbrauch die Batterie leer wird.
Es ist zu berücksichtigen, dass bei
stehendem Motor der
Bremskraftverstärker und die elektrische
Servolenkung nicht funktionieren und dass
deshalb am Bremspedal und am Lenkrad
bedeutend mehr Kraft als üblich aufzuwenden ist.
ACHTUNG
143-156 DUCATO LUM D 1ed 24-02-2011 12:05 Pagina 143
