2013 CITROEN JUMPER MULTISPACE isofix

2

Sisällysluettelo
Kauko-ohjain 21Avain 22Hälytin 23Ovet 24Mittaristo 28Kellonajan asettaminen 29Merkkivalot 30Polttoainemittari 36Jäähdytysneste 36Rengaspaineen tarkkailujärjestelmä 37Huoltomittari 38Mittariston valaistuksen himmennin 39Vaihteisto 40Vaihteenvaihdon osoitin 40Automaattivaihteistot 41Ohjauspyörän säätäminen 44Auton käynnistäminen ja pysäyttäminen 44
Va l o kytkimet 45Lasinpyyhin 48Vakionopeudensäädin 50Kiinteä nopeudenrajoitin 52Nopeudenrajoitin 53Lämmitys/Manuaalinenilmastointilaite 56automaattinen 58Lasinlämmitin ja huurteenpoisto 62Tuuletus takaosassa 64Lisälämmitys 65Istuimet 682-paikkainen etupenkki 70Takaistuimet 72Istuinten ja penkkien sijoittelu 79Matkustamon varusteet 80Kattovalot 83Pysäköintilupa/maksukuitti 84
Istumapaikkojen varusteet 84Ta k ajousitus 87Taustapeilit 90Sähkötoimiset lasinnostimet 92
Esittely 4Ulkopuoli6Istuinmukavuus 11Näkyvyys 13Ajomukavuus 14Matkustamon varusteet 15Takaosan varusteet 15Lapset matkustajina 16Ilmanvaihto 17Taloudellinen ajotapa 18
Käsijarru 93Hätävilkku 93Pysäköintitutka 94Äänimerkki 95ABS-järjestelmä 95AFU 95ASR ja ESP 96"Grip control" 97Turvavyöt 99Turvatyynyt 102Sivuturvatyynyt 104Etuturvatyynyt 105Etumatkustajan turvatyynyn poiskytkentä 105Lasten turvaistuimet 106ISOFIX-istuimet 108Suositellut turvaistuimet 111
2. VALMIINA AJOON
21-444. TURVALLISUUS 93-1131. KÄYTTÖÖNOTTO 4-203. ERGONOMIA ja MUKAVUUS 45-92

106


Lapset matkustajina

YLEISTIETOJA LASTENTURVAISTUIMISTA


Selkä menosuuntaan
Suositeltu asento takaistuimilla alle
2-vuotiaille.
Kun turvaistuin kiinnitetään selkä
menosuuntaan matkustajan etuistuimelle,
on etumatkustajan turvatyyny ehdottomasti
kytkettävä pois käytöstä. Jos näin ei
tehdä, lapsi voi saada vakavia vammoja tai
menettää henkensä turvatyynyn lauetessa.
Kasvot menosuuntaan
Suositeltu asento takaistuimilla yli
2-vuotiaille.
Kun turvaistuin kiinnitetään kasvot
menosuuntaan matkustajan etuistuimelle,
turvatyyny jätetään käyttöön.

TURVAISTUIN EDESSÄ


Lainsäädäntö lasten kuljetuksesta vaihtelee
kohdemaan mukaan. Noudata voimassa
olevaa maakohtaista lainsäädäntöä.
Ota selvää, mitkä turvaistuimet
on hyväksytty maassasi. Isofix-
kiinnitysjärjestelmä, takaistuimet,
etumatkustajan turvatyyny ja sen
poiskytkentä vaihtelevat eri myyntimalleissa.
CITROËN on kiinnittänyt auton
suunnittelussa erityistä huomiota lasten
turvallisuuden parantamiseen, mutta lastesi
turvallisuus riippuu myös sinusta itsestäsi.
Jotta lastesi matka sujuisi mahdollisimman
turvallisesti, sinun tulisi ottaa huomioon
seuraavat suositukset:


- Alle 12-vuotiaiden tai alle 150 cm
pituisten lasten kiinnittämisessä on
käytettävä hyväksyttyjä turvaistuimia,
jotka ovat heidän painolleen sopivia.
Turvavarusteet on kiinnitettävä
auton turvavöihin tai ISOFIX-
kiinnitysjärjestelmään.

- Tilastollisesti, lasten kuljettaminen on
turvallisinta auton takapenkillä.

- Alle 9 kg:n painoisia lapsia on
ehdottomasti kuljetettava selkä
menosuuntaan sekä etu- että
takapenkillä.

- Lapsi ei saa olla matkustajan sylissä
ajon aikana.

108


Lapset matkustajina

ISOFIX-KIINNITYSJÄRJESTELMÄ

Jokaista istuinta kohden on kolme
kiinnitysrengasta:


- kaksi tarralla merkittyä etukiinnitysrengasta,
jotka sijaitsevat auton istuimessa
selkänojan ja istuinosan välissä,

- yksi eri tarralla merkitty takakiinnitysrengas,
TOP TETHER -nimisen ylähihnan
kiinnitykseen.
Autoosi voidaan kiinnittää lasten turvaistuin
uusien ISOFIX-määräysten mukaisesti.
Jos autossa on nämä kiinnitykset,
määräysten mukaiset ISOFIX-kiinnikkeiden
paikat on merkitty tarralla. ISOFIX-kiinnitysjärjestelmän avulla lasten
turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.
ISOFIX-turvaistuimissa on kaksi lukkoa,
jotka on helppo kiinnittää kahteen
etukiinnitysrenkaaseen.
Joissakin turvaistuimissa on myös ylähihna,
joka kiinnitetään takakiinnitysrenkaaseen.
Ylähihna kiinnitetään nostamalla
autonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin.
Kiinnitä koukku tämän jälkeen
takakiinnitysrenkaaseen ja kiristä ylähihna.
Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen
turvallisuuden törmäyksessä.
Katso lisätietoja autoosi sopivista ISOFIX-
turvaistuimista ISOFIX-turvaistuinten
kiinnityspaikat -taulukosta.

Lapset matkustajina

TURVALLI
SUU
S
4



RÖMER Duo Plus ISOFIX
(kokoluokka B1
)


Ryhmä 1: 9 - 18 kg







Asennetaan kasvot menosuuntaan.
Varustettu Top Tether -ylähihnalla, joka kiinnitetään Isofix-paikan
ylärenkaaseen.
Selkänojan kolme kallistusasentoa: istuma, lepo ja makuuasento.
Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX
kiinnitystä. Tällöin turvaistuin on kiinnitettävä autonistuimeen kolmipisteturvavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.


CITROËN IN SUOSITTELEMA JA AUTOOSI SOPIVA ISOFIX-TURVAISTUIN

11 0


Lapset matkustajina

IUF:
Paikka, johon voi asentaa yleisesti
hyväksytyn ISOFIX-turvaistuimen. ISOFIX-
turvaistuimessa (kasvot ajosuuntaan) on
ylävyö, joka kiinnitetään auton ISOFIX-
paikan ylärenkaaseen.
ISOFIX-TURVAISTUINTEN SIJOITUSTAULUKKO

Tässä taulukossa on esitetty ISOFIX-turvaistuinten asennusmahdollisuudet ISOFIX-kiinnityksillä varustetuille paikoille.
Yleisten ja rajoitettujen ISOFIX-istuimien kokoluokka, joka on merkitty kirjaimilla A
- G
, ilmoitetaan istuimessa ISOFIX-logon vieressä.

IL-SU:
Paikka, johon voi asentaa rajoitetusti
hyväksytyn ISOFIX-turvaistuimen. ISOFIX-
turvaistuimessa (kasvot ajosuuntaan) on
tukitanko. ISOFIX-turvaistuimessa (selkä
ajosuuntaan) tai -kaukalossa on ylävyö tai
tukitanko.
X:
Ei lasten turvavarusteita.

Lapsen paino
/viitteellinen ikä


Alle 10 kg
(ryhmä 0)
n. 6 kk:n
ikään saakka

Alle 10 kg
(ryhmä 0)
Alle 13 kg
(ryhmä 0+)
n. 1 vuoden ikään
saakka

9 - 18 kg
(ryhmä 1)
n. 3 vuoden ikään saakka

ISOFIX-lastenistuin

Turvakaukalo



"selkä ajosuuntaan"



"selkä
ajosuuntaan"



"kasvot
ajosuuntaan"


ISOFIX-kokoluokka
F
G
C
D
E
C
D
A
B
B1


Takaistuimen sivupaikat 2. istuinrivillä,
kun 1. istuinrivillä on yksittäisistuimet

IL-SU


IL-SU


IL-SU


IUF, IL-SU


Takaistuimen sivupaikat 2. istuinrivillä,
kun 1. istuinrivillä on 2-paikkainen penkki

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Takaistuimet 3. istuinrivillä

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Kaukalo:
kiinnitetään ISOFIX-paikan
alarenkaisiin. Se vie kaksi takapaikkaa.

111


Lapset matkustajina

TURVALLI
SUU
S
4
CITROËNIN SUOSITTELEMAT LASTEN TURVAISTUIMET

CITROËN suosittelee seuraavia kolmipisteturvavyöllä
kiinnitettäviä istuimia:


Ryhmä 0+:
vastasyntynyt -
13 kg








L1
"RÖMER Baby-Safe Plus"
Asennetaan selkä menosuuntaan.


Ryhmä 2 ja 3: 15 - 36 kg







L3
"RECARO Start"






L4
"KLIPPAN Optima"
Yli 6-vuotiaat (n. 22 kg) voivat käyttää
pelkkää koroketyynyä.







L5
"RÖMER KIDFIX"
Voidaan kiinnittää ajoneuvon ISOFIX-kiinnityspaikkoihin.
Lapsi kiinnitetään turvavyöllä.

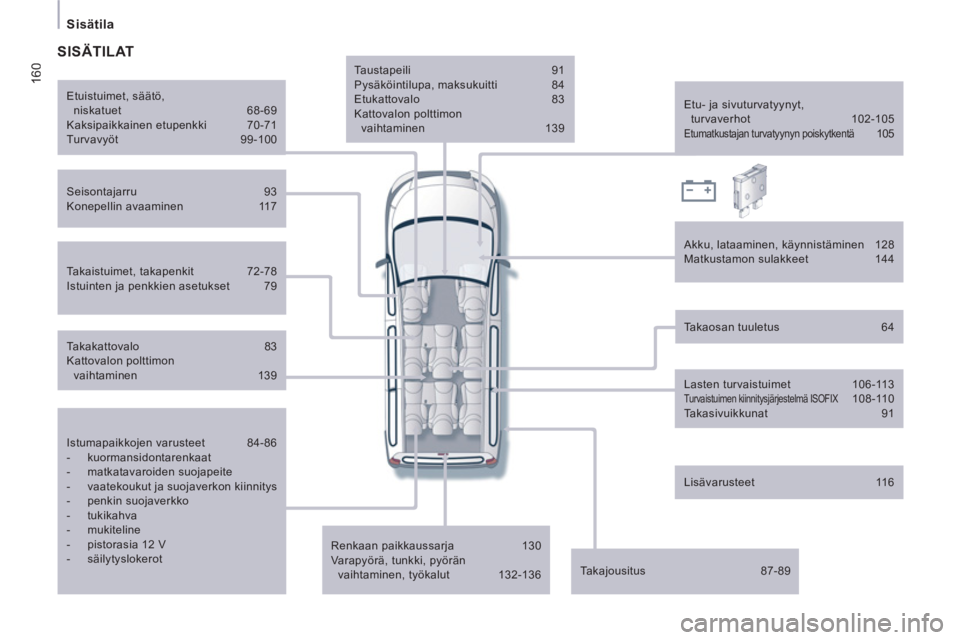

160
Sisätila

Istumapaikkojen varusteet 84-86


- kuormansidontarenkaat

- matkatavaroiden suojapeite

- vaatekoukut ja suojaverkon kiinnitys

- penkin suojaverkko

- tukikahva

- mukiteline

- pistorasia 12 V

- säilytyslokerot

Renkaan paikkaussarja 130
Varapyörä, tunkki, pyörän
vaihtaminen, työkalut 132-136
Takajousitus 87-89
Etu- ja sivuturvatyynyt,
turvaverhot 102-105
Etumatkustajan turvatyynyn poiskytkentä 105

Seisontajarru 93
Konepellin avaaminen 117

Akku, lataaminen, käynnistäminen 128
Matkustamon sulakkeet 144
Etuistuimet, säätö,
niskatuet 68-69
Kaksipaikkainen etupenkki 70-71
Turvavyöt 99-100

Takaosan tuuletus 64

Lasten turvaistuimet 106-113

Turvaistuimen kiinnitysjärjestelmä ISOFIX 108-110
Takasivuikkunat 91

SISÄTILAT


Takaistuimet, takapenkit 72-78
Istuinten ja penkkien asetukset 79

Takakattovalo 83
Kattovalon polttimon
vaihtaminen 139

Lisävarusteet 116

Taustapeili 91
Pysäköintilupa, maksukuitti 84
Etukattovalo 83
Kattovalon polttimon
vaihtaminen 139
