2013 CITROEN JUMPER MULTISPACE baterie

Kontroly
KONTROLY


Autobaterie

Před zimním obdobím nechte autobaterii
ověřit v servisu sítě CITROËN nebo v jiném
odborném servisu.


Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období mezi
kontrolami vozidla v rámci programů údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.


Stav opotřebení brzdových kotoučů/brzdových bubnů

Bližší informace o kontrole stavu opotřebení
brzdových kotoučů / brzdových bubnů Vám
rádi poskytnou pracovníci servisní sítě
CITROËN nebo jiného odborného servisu.


Parkovací (ruční) brzda

Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Olejový filtr

Vložku měňte pravidelně podle plánu údržby.
Uhlíkový filtr a filtr vzduchu v kabině

Uhlíkový filtr zajišťuje nepřetržité a účinné
zachycování prachu.
Zanesený filtr kabiny může snížit výkonnost
klimatizace a způsobit vznik nežádoucích
pachů.
Doporučujeme Vám dát přednost
kombinovanému filtru. Díku jeho
specifickému druhému filtru zlepšuje kvalitu
vzduchu v interiéru a přispívá k čistotě
v kabině (omezení alergických příznaků,
nepříjemných zápachů a usazování
mastnoty).
Nahlédněte do Sešitu údržby a seznamte
se se stanovenými intervaly výměny těchto
filtračních vložek.
V závislosti na životním prostředí
(prašnost...) a způsobu používání vozidla
(jízda po městě...) je v případě potřeby
měňte dvakrát častěji.

Tento filtr aktivně přispívá ke
snižování obsahu škodlivin ve
výfukových plynech a ochraně
kvality ovzduší tím, že zachycuje
nespálené pevné částice. Funkce je zcela
automaticky ovládána řídicím systémem
motoru.
Tato kontrolka se rozsvítí v případě
nebezpečí zanesení filtru pevných částic.
Tato výstraha se objeví při počátku stavu
zanesení filtru pevných částic (výjimečně
dlouho trvající jízdní podmínky „městského“
typu: nízká rychlost, dopravní zácpy…).
Jestliže tato výstraha přetrvává, obraťte
se na servis sítě CITROËN nebo na jiný
odborný servis.
Při akceleraci po delší jízdě vozidla velmi
nízkou rychlostí nebo chodu motoru na
volnoběh můžete výjimečně zaznamenat
emise vodních par z výfuku. Tyto vodní páry
nemají žádný vliv na chování vozidla ani na
životní prostředí.
Pro regenerování filtru je doporučeno jet,
jakmile to podmínky silničního provozu
umožní, rychlostí alespoň 60 km/h po dobu
více než 5 minut (až do zhasnutí kontrolky
anebo do zmizení hlášení).
Viz rubrika 6, část „Motorový prostor“.

128

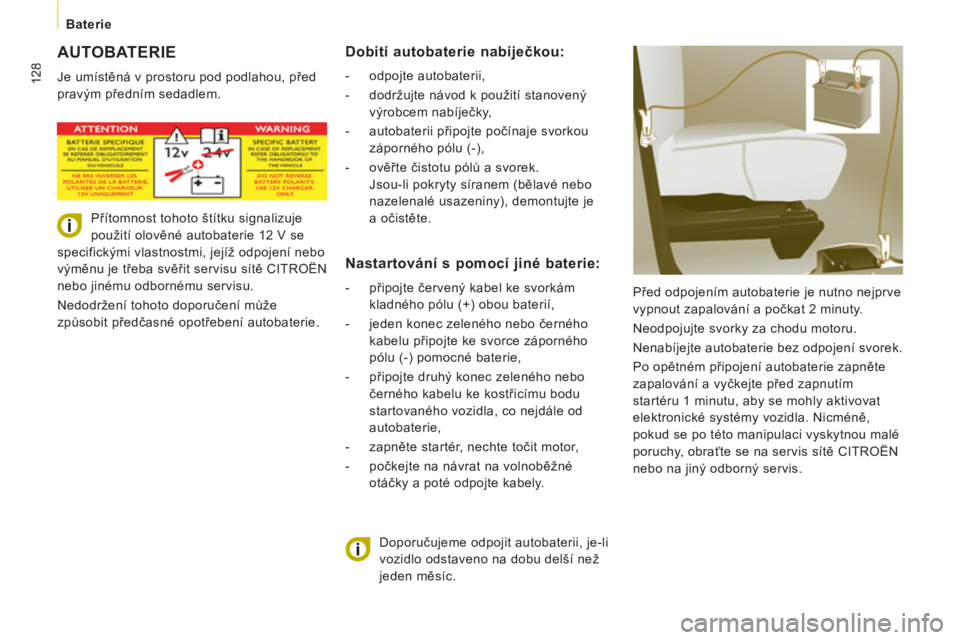

Baterie
AUTOBATERIE

Je umístěná v prostoru pod podlahou, před
pravým předním sedadlem.
Před odpojením autobaterie je nutno nejprve
vypnout zapalování a počkat 2 minuty.
Neodpojujte svorky za chodu motoru.
Nenabíjejte autobaterie bez odpojení svorek.
Po opětném připojení autobaterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivovat
elektronické systémy vozidla. Nicméně,
pokud se po této manipulaci vyskytnou malé
poruchy, obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Doporučujeme odpojit autobaterii, je-li
vozidlo odstaveno na dobu delší než
jeden měsíc.
Dobití autobaterie nabíječkou:



- odpojte autobaterii,

- dodržujte návod k použití stanovený
výrobcem nabíječky,

- autobaterii připojte počínaje svorkou
záporného pólu (-),

- ověřte čistotu pólů a svorek.
Jsou-li pokryty síranem (bělavé nebo
nazelenalé usazeniny), demontujte je
a očistěte.

Nastartování s pomocí jiné baterie:



- připojte červený kabel ke svorkám
kladného pólu (+) obou baterií,

- jeden konec zeleného nebo černého
kabelu připojte ke svorce záporného
pólu (-) pomocné baterie,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu
startovaného vozidla, co nejdále od
autobaterie,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.
Přítomnost tohoto štítku signalizuje
použití olověné autobaterie 12 V se
specifickými vlastnostmi, jejíž odpojení nebo
výměnu je třeba svěřit servisu sítě CITROËN
nebo jinému odbornému servisu.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení autobaterie.

129


Baterie
RYCHLÁ NÁPOVĚD
A
7

ÚSPORNÝ REŽIM

Při zastaveném motoru a s klíčem v poloze
zapnutého zapalování je možno některé
funkce (stěrače, ovládání oken, stropní
světla, autorádio, atd.) používat jen po
souhrnnou dobu třiceti minut, aby zbytečně
nevybíjely baterii.
Po uplynutí těchto třiceti minut jsou zapnuté
funkce dočasně vyřazeny z činnosti a bliká
kontrolka baterie, doprovázená hlášením na
obrazovce.
Abyste mohli tyto funkce okamžitě znovu
používat, musíte nastartovat motor a nechat
jej točit několik okamžiků.
Čas, který budete mít poté k dispozici, se
rovná dvojnásobku času spuštění motoru.
Tento čas se však bude vždy nacházet
v rozmezí pěti až třiceti minut.
Vybitá baterie neumožňuje nastartovat motor
vozidla.

144


Výměna pojistky

POJISTKY V KABINĚ



- Uvolněte víko schrány baterie.

- Vyjměte červenou koncovku baterie (+).

Po zásahu víko velmi pečlivě uzavřete.

Pojistky


A (ampéry)

Přiřazení


1


30
Vyhřívaná sedadla


2


20
Zásuvka 12 V třetí řady sedadel


3


40/50
Rozvodná jednotka pro přívěs (dodatečně montovaná
výbava)


4


-
Volná


36


15
Zámky křídlových dveří


37


10

Zámky křídlových dveří


38


20
Zadní stěrače křídlových dveří


39


10
Zadní ventilace


40


5
Vnější zpětná zrcátka s přiklopením ke karoserii

9.5
NaviDrive

Přístroj NaviDrive je kódovaný tak, aby mohl fungovatpouze ve Vašem vozidle.

Z důvodu zaručení bezpečnosti musí řidič provádět
operace vyžadující zvýšenou pozornost ve stojícím
v
ozidle.
Kd
yž je motor zastavený, může se přístroj NaviDrive
kvůli ochraně baterie po několika minutách vypnout.


AUTORÁDIO MULTIMÉDIA/TELEFON
FUNKCE JUKEBOX (10 GB) / GPS (EVROPA)


01 První kroky

02
Hlasové povely a
ovladače u volantu

03 Displej a hlavní nabídka

04 Navigace - Navádění

05 Dopravní informace

06 Audio/Video

07 Telefon

08 Palubní počítač


09 Konfigurace

10 Schéma zobrazování str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 9.6
9.7
9.9
9.13
9.23
9.25
9.34
9.38
9.40
9.41
OBSAH


Časté otázky str. 9.47

160


Interiér



Vnitřní vybavení 84-86


- kotvicí oka,

- kryt zavazadlového prostoru,

- závěs na ramínka a upevňovací síť,

- síť lavice,

- přídržná madla,

- držák na nápoje

- zásuvka 12 voltů,

- odkládací skřínka.

Sada pro nouzovou opravu pneu 130
Rezervní kolo, zvedák, výměna
kola, nářadí 132-136
Odpružení vzadu 87-89
Čelní, boční, hlavové
airbagy 102-105
Neutralizace airbagu
spolujezdce 105

Parkovací brzda, ruční brzda 93
Otvírání kapoty motoru 117

Autobaterie, dobíjení, startování 128
Pojistková skříňka kabiny 144
Přední sedadla, seřízení,
opěrky hlavy 68-69
Přední dvoumístná lavice 70-71
Bezpečnostní pásy 99-100

Zadní ventilace 64

Dětské autosedačky 106-113
Úchyty ISIOFIX 108-110
Zadní boční okna 91

INTERIÉR


Zadní sedadla, zadní lavice 72-78
Konfigurace sedadel, lavic 79

Zadní stropní světlo 83
Výměna žárovek stropního světla 139

Doplňky 116

Vnitřní zpětné zrcátko 91
Místo pro karty placení mýtného/
parkovného 84
Přední stropní světlo 83
Výměna žárovek ve stropním
světle 139

16
1


Charakteristiky - údržba

LOKALIZAC
E
10

CHARAKTERISTIKY - ÚDRŽBA


Identifikační prvky, sériové
číslo, lak, pneumatiky 156

Pojistková skříňka motorového
prostoru 145

Ostřikovač skel / světlometů,
hladina náplní 121

Žárovky, osvětlení, výměna
žárovek 137-141
Kontroly 122-123


- autobaterie,

- převodovka,

- uhlíkový filtr, filtr vzduchu kabiny,

- olejový filtr,

- filtr pevných částic,

- parkovací brzda,

- brzdové destičky,

- brzdové bubny, kotouče.
Systém na snižování emisí
škodlivin (EOBD) 37
Vypuštění vody z naftového filtru 123

Motorový prostor


- naftový motor 118

- benzinový motor 119
Odpojení přívodu paliva, naplnění
naftového palivového
okruhu 126-127
Charakteristiky motorů 155
Rozmě
ry 150-153
Hmotnosti 154
Typ, varianta, verze 162
Otevření kapoty motorového
prostoru, vzpěra 117
Hladina náplní 120-121


- aditivum do nafty,

- měrka oleje,

- kapalina do posilovače řízení,

- brzdová kapalina,

- chladicí kapalina,

- kapalina do ostřikovače skel a
světlometů.


Vlečení, zvedání vozidla 147-148
Hmotnost přívěsu 154

Kontrolky 30-35

Výměna lišty stěrače 146
