2013 CITROEN JUMPER ESP

5
BIZTONSÁ
G

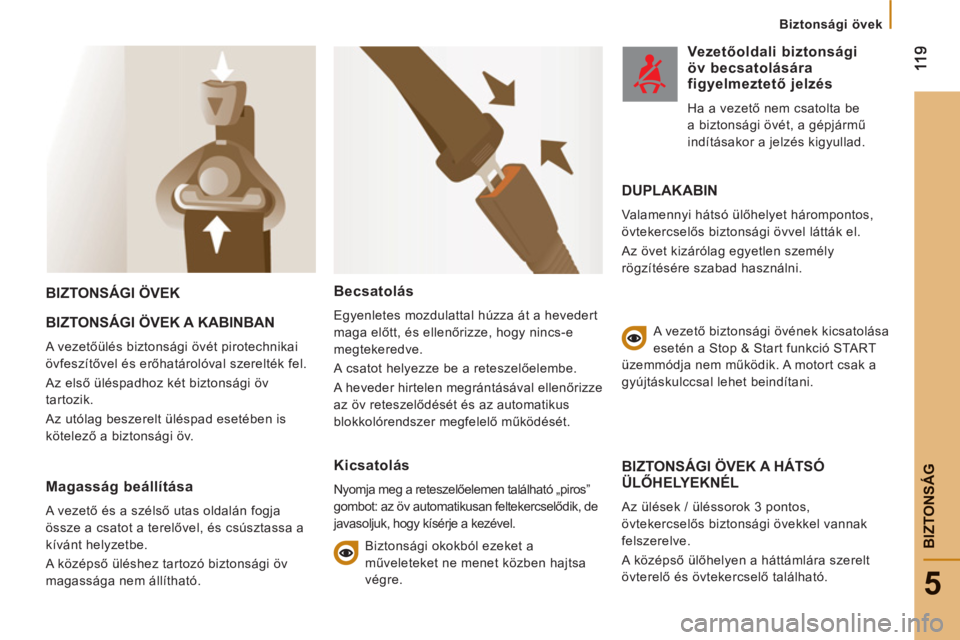

Biztonsági övek
BIZTONSÁGI ÖVEK
BIZTONSÁGI ÖVEK A KABINBAN
A vezetőülés biztonsági övét pirotechnikai
övfeszítővel és erőhatárolóval szerelték fel.
Az első üléspadhoz két biztonsági öv
tartozik.
Az utólag beszerelt üléspad esetében is
kötelező a biztonsági öv.
BIZTONSÁGI ÖVEK A HÁTSÓ ÜLŐHELYEKNÉL

Az ülések / üléssorok 3 pontos,
övtekercselős biztonsági övekkel vannak
felszerelve.
A középső ülőhelyen a háttámlára szerelt
övterelő és övtekercselő található.
Magasság beállítása

A vezető és a szélső utas oldalán fogja
össze a csatot a terelővel, és csúsztassa a
kívánt helyzetbe.
A középső üléshez tartozó biztonsági öv
magassága nem állítható.


Becsatolás

Egyenletes mozdulattal húzza át a hevedert
maga előtt, és ellenőrizze, hogy nincs-e
megtekeredve.
A csatot helyezze be a reteszelőelembe.
A heveder hirtelen megrántásával ellenőrizze
az öv reteszelődését és az automatikus
blokkolórendszer megfelelő működését.


Kicsatolás

Nyomja meg a reteszelőelemen található „piros”
gombot: az öv automatikusan feltekercselődik, de
javasoljuk, hogy kísérje a kezével.


Biztonsági okokból ezeket a
műveleteket ne menet közben hajtsa
végre.
Vezetőoldali biztonsági öv becsatolásárafigyelmeztető jelzés

Ha a vezető nem csatolta be
a biztonsági övét, a gépjármű
indításakor a jelzés kigyullad.
DUPLAKABIN

Valamennyi hátsó ülőhelyet hárompontos,
övtekercselős biztonsági övvel látták el.
Az övet kizárólag egyetlen személy
rögzítésére szabad használni.





A vezető biztonsági övének kicsatolása
esetén a Stop & Start funkció START
üzemmódja nem működik. A motort csak a
gyújtáskulccsal lehet beindítani.

AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦА. То в а можеда причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁŽNÉHO ZRANĚNÍ.
DABrug aldrig en bagudvendt barnestol på et sæde der er beskyttet af en aktiv airbag. Død eller alvorlig skade på barnet kan forekomme.
DEVerwenden Sie NIEMALS einen Kindersitz oder Babyschale gegen die Fahrtrichtung bei AKTIVIERTEM Airbag, TOD oder ERNSTHAFTE
VERLETZUNGEN können die Folge sein.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rearward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ESNO INSTALAR NUNCA EL SISTEMA DE RETENCIÓN PARA NIÑOS DE ESPALDAS AL SENTIDO DE LA CIRCULACIÓN SOBRE UN
ASIENTO PROTEGIDO CON UN COJÍN INFLABLE FRONTAL ( AIRBAG ) ACTIVADO. ESTO PUEDE CAUSAR LA MUERTE DEL BEBE
O HERIRLO GRAVEMENTE.
ETÄrge kasutage kunagi lapse turvatooli seljaga sõidusuunas sõiduki istmel mis on kaitstud AKTIVEERITUD TURVAPADJAGA. See võib
põhjustada lapsele RASKEID VIGASTUSI või SURMA.
FIÄLÄ KOSKAAN aseta lapsen turvaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVATYYNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAKAVAN LOUKKAANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GRAVEMENT
12
7
5
BIZTONSÁG
Gyermekek az autóban

Címke az utasoldali napellenző mindkét oldalán

Gyermekek az autóban

ÖSSZEFOGLALÓ TÁBLÁZAT AZ ISOFIX GYERMEKÜLÉSEK ELHELYEZÉSÉHEZ

Az európai szabályozással összhangban az alábbi táblázat ismerteti az ISOFIX gyermekülések beszerelési lehetőségeit a gépjármű ISOFIX
rögzítésekkel ellátott ülőhelyeire.
Az ISOFIX univerzális és féluniverzális gyermekülések esetében az A
és G
közé eső betűk valamelyikével jelölt ISOFIX méretosztály a
gyermekülésen, az ISOFIX logó mellett található.



10 kg alatt
(0. csoport)
kb. 6 hónapos
korig

10 kg alatt
(0. csoport)
13 kg alatt
(0+ csoport)
kb. 1 éves korig

9–18 kg (1. csoport)
kb. 1 - 3 éves kor

ISOFIX gyermekülés típusa

kosár


menetiránynak háttal


menetiránnyal szemben


ISOFIX méretosztály

F


G


C


D


E


C


D


A


B1


2. sori szélső hátsó ülések, az 1. sorban
egyszemélyes ülésekkel



IUF


IUF


IUF


2. sori szélső hátsó ülések, az 1. sorban
kétszemélyes üléspaddal

IUF


X


IUF


X


IUF


IUF:
univerzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely. A
gépjármű ISOFIX ülőhelyeinek felső
gyűrűjéhez csatlakozó felső hevederrel
felszerelt, menetiránynak megfelelően
beszerelhető ISOFIX gyermekülések.
X:
a megadott súlycsoportban gyermekülés
beszerelésére nem alkalmas ülőhely.

131
5
BIZTONSÁ
G
Gyermekek az autóban

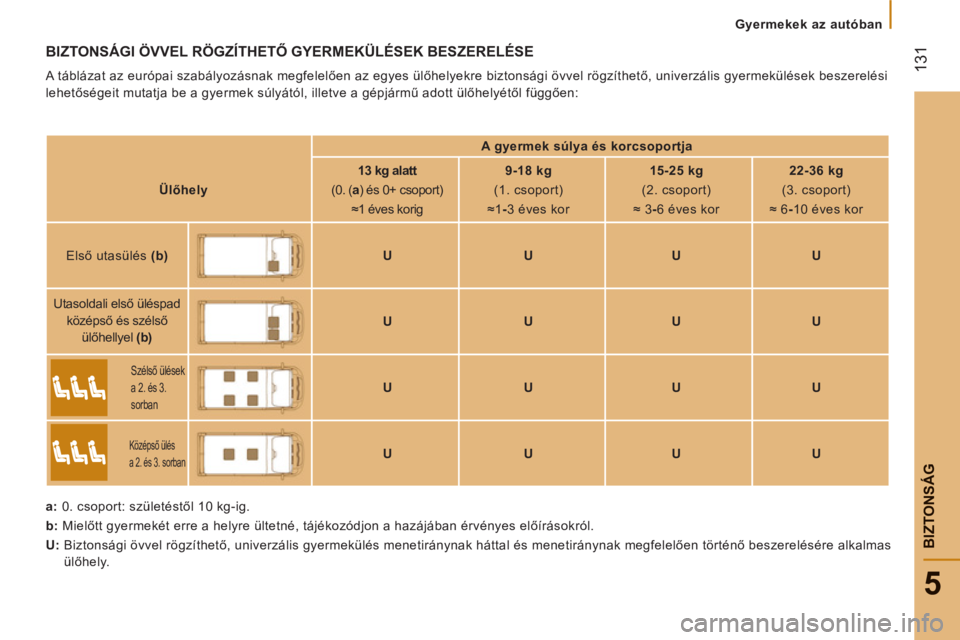

BIZTONSÁGI ÖVVEL RÖGZÍTHETŐ GYERMEKÜLÉSEK BESZERELÉSE

A táblázat az európai szabályozásnak megfelelően az egyes ülőhelyekre biztonsági övvel rögzíthető, univerzális gyermekülések beszerelési
lehetőségeit mutatja be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően:

a:
0. csoport: születéstől 10 kg-ig.

b:
Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.

U:
Biztonsági övvel rögzíthető, univerzális gyermekülés menetiránynak háttal és menetiránynak megfelelően történő beszerelésére alkalmas
ülőhely.

A gyermek súlya és korcsoportja



Ülőhely


13 kg alatt
(0. ( a
) és 0+ csoport)
≈1 éves korig

9-18 kg
(1. csoport)
≈1 -
3 éves kor

15-25 kg
(2. csoport)
≈ 3 -
6 éves kor

22-36 kg
(3. csoport)
≈ 6 -
10 éves kor

Első utasülés (b)





U


U


U


U




Utasoldali első üléspad
középső és szélső
ülőhellyel (b)








U


U


U





U








Szélső ülések
a 2. és 3.
sorban







U


U





U


U









Középső ülés
a 2. és 3. sorban





U


U


U


U

158

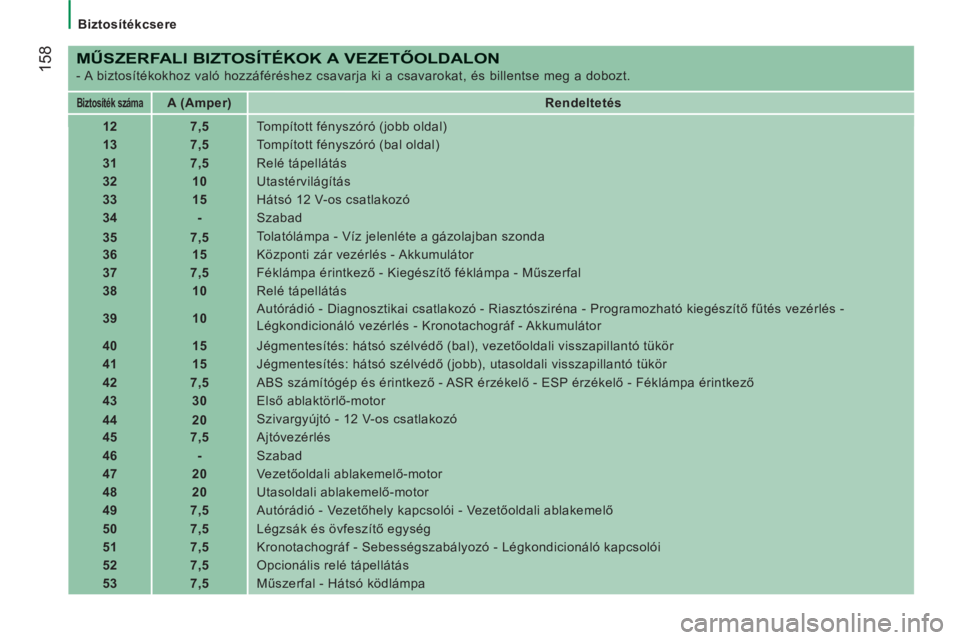

Biztosítékcsere

MŰSZERFALI BIZTOSÍTÉKOK A VEZETŐOLDALON

- A biztosítékokhoz való hozzáféréshez csavarja ki a csavarokat, és billentse meg a dobozt.



Biztosíték száma



A (Amper)

Rendeltetés



12


7,5
Tompított fényszóró (jobb oldal)


13


7,5
Tompított fényszóró (bal oldal)


31


7,5
Relé tápellátás


32


10
Utastérvilágítás


33


15
Hátsó 12 V-os csatlakozó


34


-
Szabad


35


7,5
Tolatólámpa - Víz jelenléte a gázolajban szonda


36


15
Központi zár vezérlés - Akkumulátor


37


7,5
Féklámpa érintkező - Kiegészítő féklámpa - Műszerfal


38


10
Relé tápellátás


39


10
Autórádió - Diagnosztikai csatlakozó - Riasztósziréna - Programozható kiegészítő fűtés vezérlés -
Légkondicionáló vezérlés - Kronotachográf - Akkumulátor


40


15
Jégmentesítés: hátsó szélvédő (bal), vezetőoldali visszapillantó tükör


41


15
Jégmentesítés: hátsó szélvédő (jobb), utasoldali visszapillantó tükör


42


7,5
ABS számítógép és érintkező - ASR érzékelő - ESP érzékelő - Féklámpa érintkező


43


30
Első ablaktörlő-motor


44


20
Szivargyújtó - 12 V-os csatlakozó


45


7,5
Ajtóvezérlés


46


-
Szabad


47


20
Vezetőoldali ablakemelő-motor


48


20

Utasoldali ablakemelő-motor


49


7,5
Autórádió - Vezetőhely kapcsolói - Vezetőoldali ablakemelő


50


7,5
Légzsák és övfeszítő egység


51


7,5
Kronotachográf - Sebességszabályozó - Légkondicionáló kapcsolói


52


7,5
Opcionális relé tápellátás


53


7,5
Műszerfal - Hátsó ködlámpa

17
7


Belül
10

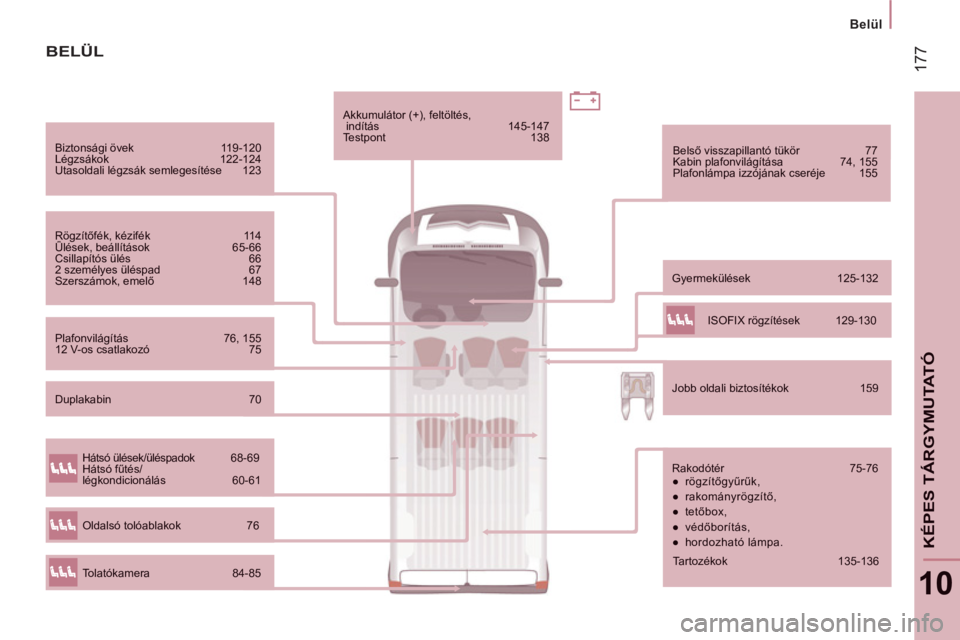

KÉPES TÁRGYMUTATÓ
Biztonsági övek 119-120 Légzsákok 122-124 Utasoldali légzsák semlegesítése 123
Rögzítőfék, kézifék 114 Ülések, beállítások 65-66 g,
Csillapítós ülés 66 2 személyes üléspad 67 Szerszámok, emelő 148
Gyermekülések 125-132


Belső visszapillant
