2013 CITROEN JUMPER tow

29
22
Otwieranie
GOTOWY DO DROG
I
GOTOWY DO DROGI

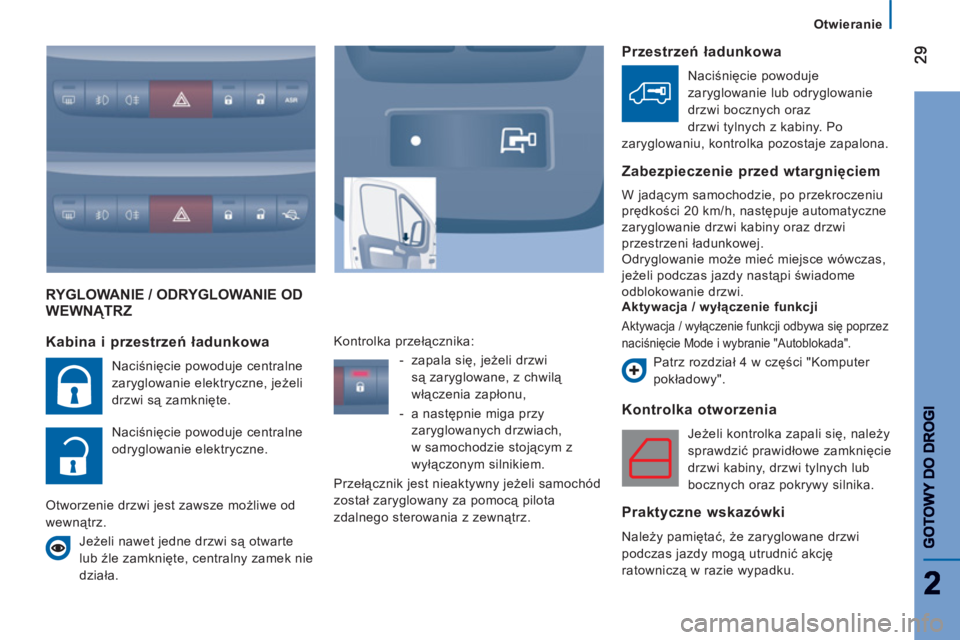

RYGLOWANIE / ODRYGLOWANIE OD WEWNĄTRZ
Kontrolka otworzenia
Jeżeli kontrolka zapali się, należy
sprawdzić prawidłowe zamknięcie
drzwi kabiny, drzwi tylnych lub
bocznych oraz pokrywy silnika.
Praktyczne wskazówki

Należy pamiętać, że zaryglowane drzwi
podczas jazdy mogą utrudnić akcję
ratowniczą w razie wypadku.
Kabina i przestrzeń ładunkowa

Naciśnięcie powoduje centralne
zaryglowanie elektryczne, jeżeli
drzwi są zamknięte.
Naciśnięcie powoduje centralne
odryglowanie elektryczne.
Otworzenie drzwi jest zawsze możliwe od
wewnątrz.
Jeżeli nawet jedne drzwi są otwarte
lub źle zamknięte, centralny zamek nie
działa. Kontrolka przełącznika:


- zapala się, jeżeli drzwi
są zaryglowane, z chwilą
włączenia zapłonu,

- a następnie miga przy
zaryglowanych drzwiach,
w samochodzie stojącym z
wyłączonym silnikiem.

Przełącznik jest nieaktywny jeżeli samochód
został zaryglowany za pomocą pilota
zdalnego sterowania z zewnątrz.
Przestrzeń ładunkowa

Naciśnięcie powoduje
zaryglowanie lub odryglowanie
drzwi bocznych oraz
drzwi tylnych z kabiny. Po
zaryglowaniu, kontrolka pozostaje zapalona.
Zabezpieczenie przed wtargnięciem

W jadącym samochodzie, po przekroczeniu
prędkości 20 km/h, następuje automatyczne
zaryglowanie drzwi kabiny oraz drzwi
przestrzeni ładunkowej.
Odryglowanie może mieć miejsce wówczas,
jeżeli podczas jazdy nastąpi świadome
odblokowanie drzwi.

Aktywacja / wyłączenie funkcji

Aktywacja / wyłączenie funkcji odbywa się poprzez
naciśnięcie Mode i wybranie "Autoblokada".

Patrz rozdział 4 w części "Komputer
pokładowy".

31
2
GOTOWY DO DROG
I

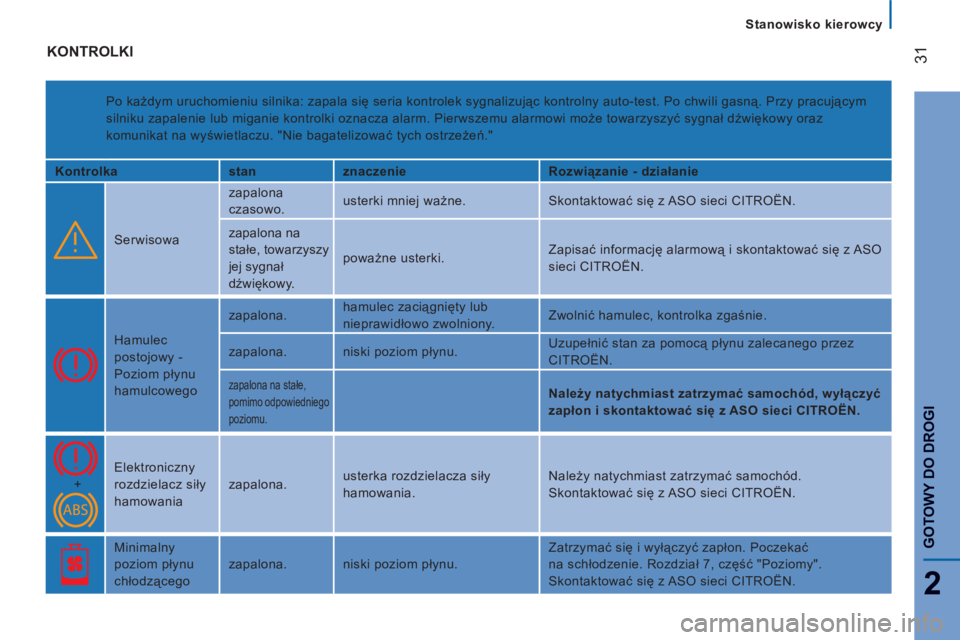

Stanowisko kierowcy
KONTROLKI

Po każdym uruchomieniu silnika: zapala się seria kontrolek sygnalizując kontrolny auto-test. Po chwili gasną. Przy pracującym
silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał dźwiękowy oraz
komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


Serwisowa zapalona
czasowo. usterki mniej ważne. Skontaktować się z ASO sieci CITROËN.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy. poważne usterki. Zapisać informację alarmową i skontaktować się z ASO
sieci CITROËN.


Hamulec
postojowy -
Poziom płynu
hamulcowego zapalona. hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić stan za pomocą płynu zalecanego przez
CITROËN.
zapalona na stałe,
pomimo odpowiedniego
poziomu.


Należy natychmiast zatrzymać samochód, wyłączyć
zapłon i skontaktować się z ASO sieci CITROËN.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona. usterka rozdzielacza siły
hamowania. Należy natychmiast zatrzymać samochód.
Skontaktować się z ASO sieci CITROËN.



Minimalny
poziom płynu
chłodzącego zapalona. niski poziom płynu. Zatrzymać się i wyłączyć zapłon. Poczekać
na schłodzenie. Rozdział 7, część "Poziomy".
Skontaktować się z ASO sieci CITROËN.

32

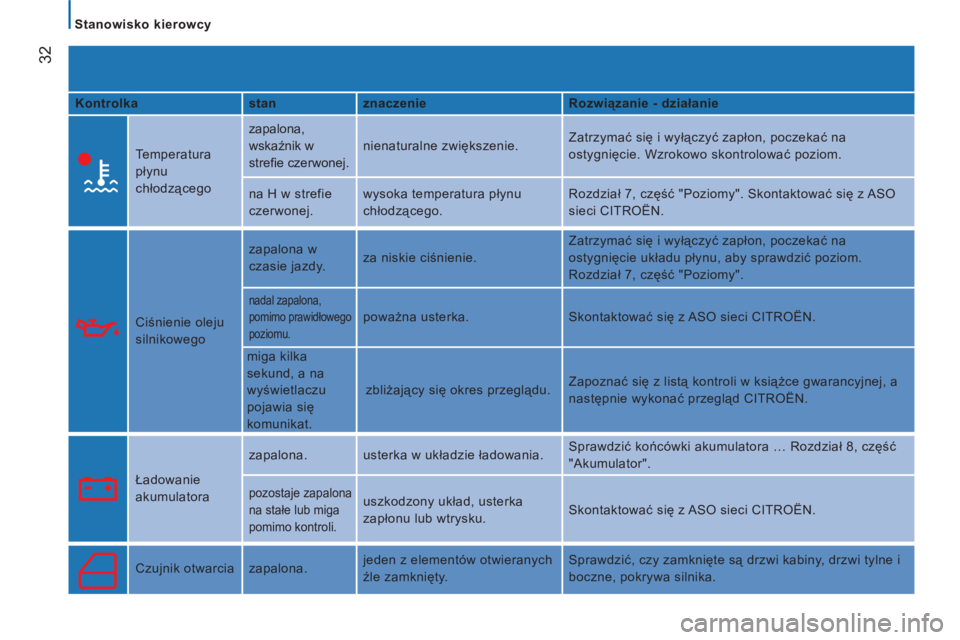

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie



Temperatura
płynu
chłodzącego zapalona,
wskaźnik w
strefi e czerwonej. nienaturalne zwiększenie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie. Wzrokowo skontrolować poziom.
na H w strefie
czerwonej. wysoka temperatura płynu
chłodzącego. Rozdział 7, część "Poziomy". Skontaktować się z ASO
sieci CITROËN.

Ciśnienie oleju
silnikowego zapalona w
czasie jazdy. za niskie ciśnienie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie układu płynu, aby sprawdzić poziom.
Rozdział 7, część "Poziomy".

nadal zapalona,
pomimo prawidłowego
poziomu.
poważna usterka. Skontaktować się z ASO sieci CITROËN.
miga kilka
sekund, a na
wyświetlaczu
pojawia się
komunikat. zbliżający się okres przeglądu. Zapoznać się z listą kontroli w książce gwarancyjnej, a
następnie wykonać przegląd CITROËN.


Ładowanie
akumulatora zapalona. usterka w układzie ładowania. Sprawdzić końcówki akumulatora … Rozdział 8, część
"Akumulator". pozostaje zapalona
na stałe lub miga
pomimo kontroli. uszkodzony układ, usterka
zapłonu lub wtrysku. Skontaktować się z ASO sieci CITROËN.


Czujnik otwarcia zapalona. jeden z elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne i
boczne, pokrywa silnika.

33
2
GOTOWY DO DROG
I

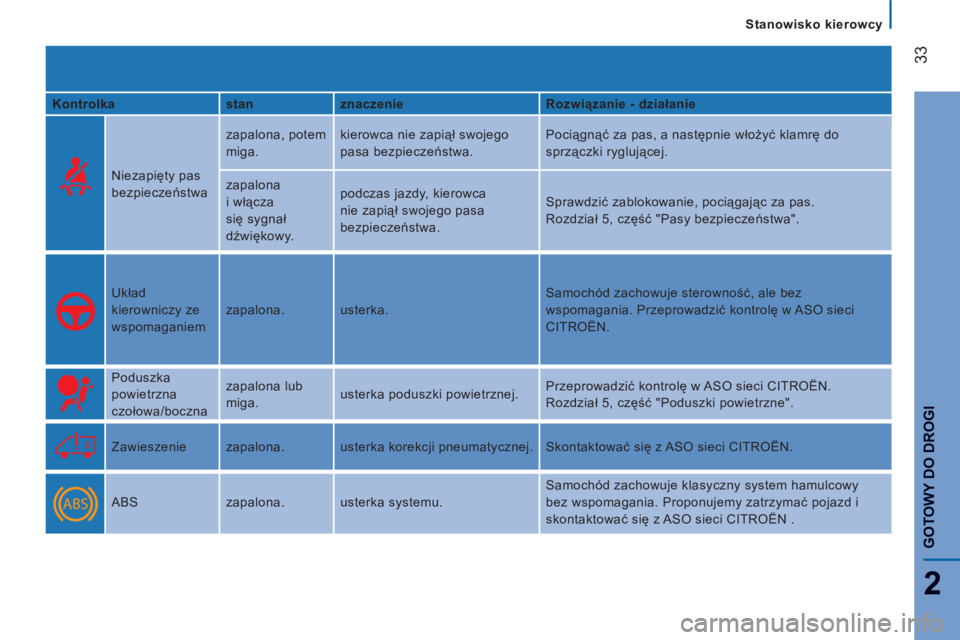

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


Niezapięty pas
bezpieczeństwa zapalona, potem
miga. kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć za pas, a następnie włożyć klamrę do
sprzączki ryglującej.
zapalona
i włącza
się sygnał
dźwiękowy. podczas jazdy, kierowca
nie zapiął swojego pasa
bezpieczeństwa. Sprawdzić zablokowanie, pociągając za pas.
Rozdział 5, część "Pasy bezpieczeństwa".



Układ
kierowniczy ze
wspomaganiem zapalona. usterka. Samochód zachowuje sterowność, ale bez
wspomagania. Przeprowadzić kontrolę w ASO sieci
CITROËN.


Poduszka
powietrzna
czołowa/boczna zapalona lub
miga. usterka poduszki powietrznej. Przeprowadzić kontrolę w ASO sieci CITROËN.
Rozdział 5, część "Poduszki powietrzne".


Zawieszenie zapalona. usterka korekcji pneumatycznej. Skontaktować się z ASO sieci CITROËN.


ABS zapalona. usterka systemu. Samochód zachowuje klasyczny system hamulcowy
bez wspomagania. Proponujemy zatrzymać pojazd i
skontaktować się z ASO sieci CITROËN .

34

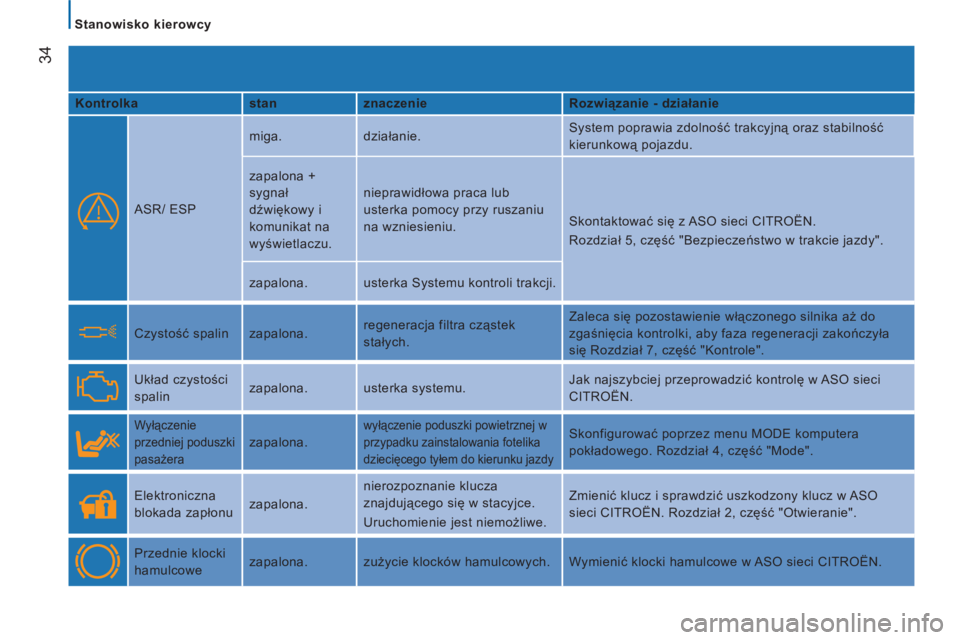

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


ASR/ ESP miga. działanie. System poprawia zdolność trakcyjną oraz stabilność
kierunkową pojazdu.
zapalona +
sygnał
dźwiękowy i
komunikat na
wyświetlaczu. nieprawidłowa praca lub
usterka pomocy przy ruszaniu
na wzniesieniu. Skontaktować się z ASO sieci CITROËN.
Rozdział 5, część "Bezpieczeństwo w trakcie jazdy".
zapalona. usterka Systemu kontroli trakcji.


Czystość spalin zapalona. regeneracja filtra cząstek
stałych. Zaleca się pozostawienie włączonego silnika aż do
zgaśnięcia kontrolki, aby faza regeneracji zakończyła
się Rozdział 7, część "Kontrole".


Układ czystości
spalin zapalona. usterka systemu. Jak najszybciej przeprowadzić kontrolę w ASO sieci
CITROËN.


Wyłączenie
przedniej poduszki
pasażera

zapalona.

wyłączenie poduszki powietrznej w
przypadku zainstalowania fotelika
dziecięcego tyłem do kierunku jazdy
Skonfigurować poprzez menu MODE komputera
pokładowego. Rozdział 4, część "Mode".


Elektroniczna
blokada zapłonu zapalona. nierozpoznanie klucza
znajdującego się w stacyjce.
Uruchomienie jest niemożliwe. Zmienić klucz i sprawdzić uszkodzony klucz w ASO
sieci CITROËN. Rozdział 2, część "Otwieranie".


Przednie klocki
hamulcowe zapalona. zużycie klocków hamulcowych. Wymienić klocki hamulcowe w ASO sieci CITROËN.

35
2
GOTOWY DO DROG
I

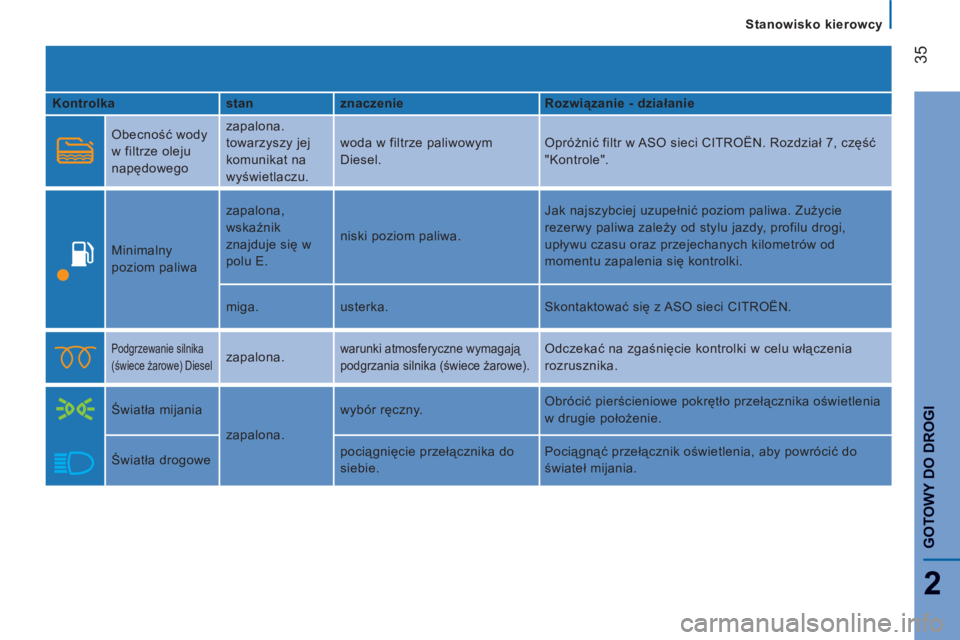

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie



Obecność wody
w filtrze oleju
napędowego zapalona.
towarzyszy jej
komunikat na
wyświetlaczu. woda w filtrze paliwowym
Diesel. Opróżnić filtr w ASO sieci CITROËN. Rozdział 7, część
"Kontrole".

Minimalny
poziom paliwa zapalona,
wskaźnik
znajduje się w
polu E. niski poziom paliwa. Jak najszybciej uzupełnić poziom paliwa. Zużycie
rezerwy paliwa zależy od stylu jazdy, profilu drogi,
upływu czasu oraz przejechanych kilometrów od
momentu zapalenia się kontrolki.
miga. usterka. Skontaktować się z ASO sieci CITROËN.


Podgrzewanie silnika
(świece żarowe) Diesel
zapalona.
warunki atmosferyczne wymagają
podgrzania silnika (świece żarowe).
Odczekać na zgaśnięcie kontrolki w celu włączenia
rozrusznika.


Światła mijania
zapalona. wybór ręczny. Obrócić pierścieniowe pokrętło przełącznika oświetlenia
w drugie położenie.
Światła drogowe pociągnięcie przełącznika do
siebie. Pociągnąć przełącznik oświetlenia, aby powrócić do
świateł mijania.

36

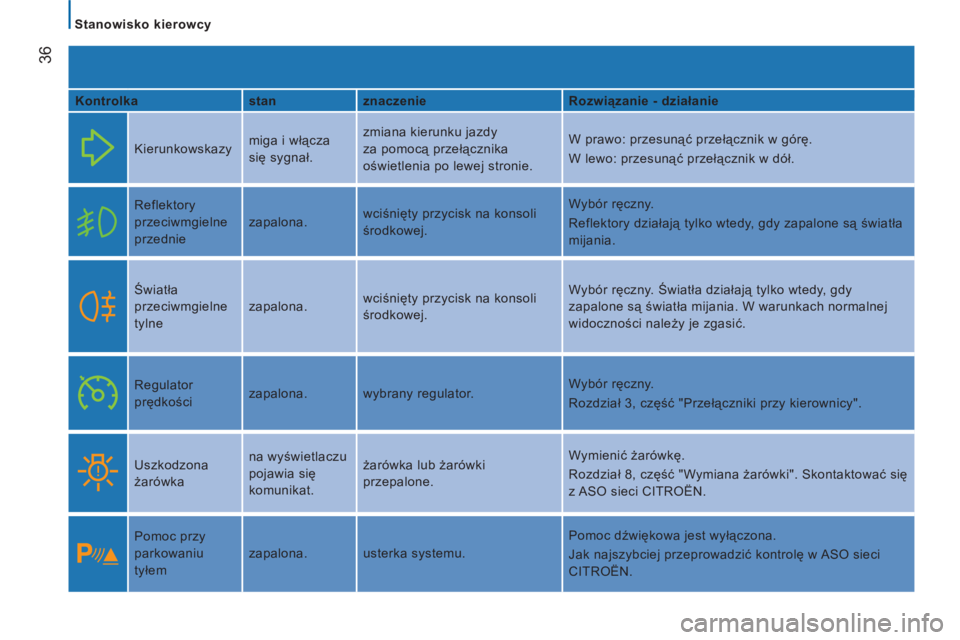

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


Kierunkowskazy miga i włącza
się sygnał. zmiana kierunku jazdy
za pomocą przełącznika
oświetlenia po lewej stronie. W prawo: przesunąć przełącznik w górę.
W lewo: przesunąć przełącznik w dół.



Reflektory
przeciwmgielne
przednie zapalona. wciśnięty przycisk na konsoli
środkowej. Wybór ręczny.
Reflektory działają tylko wtedy, gdy zapalone są światła
mijania.


Światła
przeciwmgielne
tylne zapalona. wciśnięty przycisk na konsoli
środkowej. Wybór ręczny. Światła działają tylko wtedy, gdy
zapalone są światła mijania. W warunkach normalnej
widoczności należy je zgasić.


Regulator
prędkości zapalona. wybrany regulator. Wybór ręczny.
Rozdział 3, część "Przełączniki przy kierownicy".


Uszkodzona
żarówka na wyświetlaczu
pojawia się
komunikat. żarówka lub żarówki
przepalone. Wymienić żarówkę.
Rozdział 8, część "Wymiana żarówki". Skontaktować się
z ASO sieci CITROËN.


Pomoc przy
parkowaniu
tyłem zapalona. usterka systemu. Pomoc dźwiękowa jest wyłączona.
Jak najszybciej przeprowadzić kontrolę w ASO sieci
CITROËN.

37
2
GOTOWY DO DROG
I
Stanowisko kierowcy

Wyświetlacz
stan
znaczenie
Rozwiązanie - działanie


Temperatura /
Gołoledź kontrolka
gołoledzi, miga
temperatura, a
na wyświetlaczu
wyświetla się
komunikat. na drodze może występować
gołoledź. Zwiększyć czujność i nie hamować zbyt ostro.
Rozdział 5, część "Bezpieczeństwo w trakcie jazdy".


Data 11:00:00 regulacja: Daty.
Godziny. konfiguracja w menu MODE. Rozdział 4, część "Mode".


Wysokość wiązki
światła regulacja
reflektorów. Położenie od 0 do 3 w
zależności od przewożonego
ładunku. Wyregulować przełącznik na desce rozdzielczej.
Rozdział 3, część "Przełączniki przy kierownicy".


Klucz serwisowy klucz obsługowy
pozostaje
zapalony zbliżający się termin przeglądu. Patrz lista kontroli w książce gwarancyjnej. Wykonać
przegląd w ASO sieci CITROËN.


Stop & Start zapalona. przejście silnika do trybu STOP
po wyłączeniu pojazdu. Gdy kierowca chce ruszyć, kontrolka gaśnie, a silnik
automatycznie przechodzi do trybu START.
miga kilka
sekund, a
później gaśnie. chwilowa niedostępność
trybu STOP lub automatyczne
włączenie trybu START. Szczególne przypadki trybu STOP i trybu START. Patrz
odpowiednia rubryka.
