61Ajonhallinta
Ta k a s u m u v a l o t
yhtäjaksoisesti. Takasumuvalot ovat päällä. Kierrä kytkimen rengasta taaksepäin sumuvalojen
käytöstä poistamiseksi.
Merkkivalo
Tila
Syy
Toimenpiteet / Huomioitavaa
Dieselmoottorin
hehkutus
yhtäjaksoisesti. START/STOP -painiketta on painettu
(virta kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Hehkutuksen kestoon vaikuttavat sääolosuhteet (noin
30 sekuntia enimmillään hyvin kylmässä).
Jos moottori ei käynnisty, kytke vir ta uudelleen ja
odota jälleen merkkivalon sammumista, jonka jälkeen
käynnistä moottori.
Sähköinenseisontajarru yhtäjaksoisesti.Sähköinen seisontajarru on kiristetty. Vapauta sähköinen seisontajarru, jotta merkkivalo sammuu: pidä jalka jarrupolkimella, vedäseisontajarrun kahvasta.
Noudata turvallisuusohjeita.
Sähköisestä seisontajarrusta löytyy lisätietoa
vastaavan otsikon kohdalta.
Sähköisenseisontajarrun automaattitoimintojen käytöstäpoisto
yhtäjaksoisesti."Automaattinen kiristys"- (virran
katkaisun yhteydessä) ja
"automaattinen lukituksen vapautus" -
toiminnot eivät ole käytössä tai niissäon toimintahäiriö. Kä
ynnistä toiminto (käytettävissä maasta riippuen)asetusvalikosta tai ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon, jos automaattinen
kiristys tai lukituksen vapautus ei enää onnistu.
Jarru voidaan vapauttaa manuaalisesti lukituksen
hätävapautustoimenpiteellä.
Katso lisätietoja sähköisestä seisontajarrusta sitä
käsittelevästä kohdasta.
Page 85 of 364
83Ovet ja luukut
Tu r v a l u k i t u s
Kun auto on tur valukittu, ovien sisä- ja
ulkokytkimet eivät toimi.
Myöskään keskuslukituspainike ei toimi.
Älä tur valukitse autoa, jos sisällä on
joku.
Kauko-ohjaimella
)
Lukitse auto kokonaan
painamalla suljetun lukon kuvaa.
Jos haluat lisäksi sulkea ikkunat,
pidä sormi painettuna.
)
Tur valukitus kytkeytyy päälle, kun painat
suljetun lukon kuvaa uudelleen viiden
sekunnin kuluessa.
Kun elektroninen avain on luki
jassa tai se on
auton sisällä, sytytysvirta voidaan kytkeä tai
sammuttaa ja lisälaitteet voidaan kytkeä päälle
"STA R T/STOP"-painikkeen painalluksella
ilman, että polkimiin tar vitsee koskea.
Virran kytkeminen ilman
moottorin käynnistämistä
(lisälaitteiden käyttö)
)
Paina "START/STOP"-painiketta,
mittariston valaistus syttyy, mutta
moottori ei käynnisty.
)
Paina painiketta uudelleen,
sytytysvirta lakkaa ja auto
voidaan lukita.
Järjestelmä siir tyy automaattisesti
taloudelliseen tilaan akun tyhjenemisen
estämiseksi, jos lisävarusteita käytetään
liian pitkään.
käynnistäminen
Ovien kautta:
)
Kun olet määritetyn alueen A
sisäpuolella ja
elektroninen avain on mukanasi, voit lukita
ajoneuvon painamalla yhdellä sormella
ovenkahvasta (merkkien korkeudelta).
)
Tur valukitus kytkeytyy päälle, kun painat
kahvasta uudelleen viiden sekunnin
kuluessa.
Varmista, että kukaan ei estä lasien
moitteetonta sulkeutumista.
Tarkkaile lapsia, kun liikuttelet laseja.
Page 87 of 364
85
Ovet ja luukut
Älä heitä kauko-ohjaimen paristoja
tavalliseen jäteastiaan, sillä ne sisältävät
ympäristölle haitallisia metalleja.
Vie ne asianmukaiseen
keräyspisteeseen.

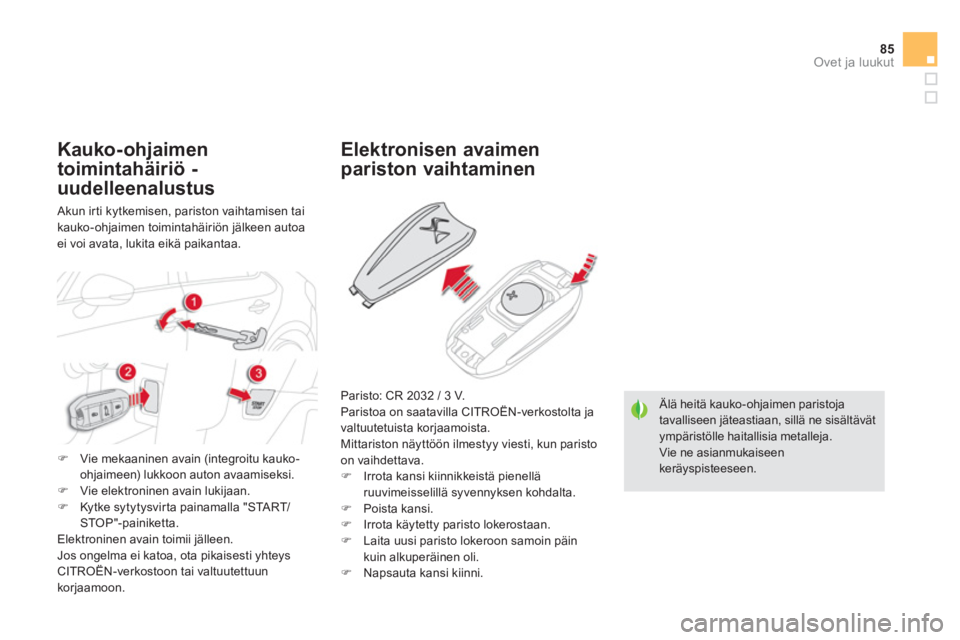

Elektronisen avaimen
pariston vaihtaminen
Paristo: CR 2032 / 3 V.
Paristoa on saatavilla CITROËN-verkostolta ja
valtuutetuista korjaamoista.
Mittariston näyttöön ilmestyy viesti, kun paristoon vaihdettava. ) Irrota kansi kiinnikkeistä pienellä ruuvimeisselillä syvennyksen kohdalta. )
Poista kansi. )
Irrota käytetty paristo lokerostaan.
)
Laita uusi paristo lokeroon samoin päin kuin alkuperäinen oli. )
Napsauta kansi kiinni.
Kauko-ohjaimen
toimintahäiriö -
uudelleenalustus
Akun irti kytkemisen, pariston vaihtamisen tai
kauko-ohjaimen toimintahäiriön jälkeen autoa
ei voi avata, lukita eikä paikantaa.
)
Vie mekaaninen avain (integroitu kauko-
ohjaimeen) lukkoon auton avaamiseksi.
)
Vie elektroninen avain lukijaan.
)
Kytke sytytysvirta painamalla "START/
STOP"-painiketta.
Elektroninen avain toimii jälleen.
Jos ongelma ei katoa, ota pikaisesti yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Page 97 of 364
95
Ovet ja luukut
Polttoainesäiliö
Polttoainesäiliön tilavuus: noin 60 litraa
Polttonestettä on aina täytettävä vähintään 5 litraa,
jotta polttonestemittari voi rekisteröidä sen.
Polttonestesäiliön tulpan avaaminen voi
laukaista ilmanimusta johtuvan äänen.
Tämä alipaine on normaalia, ja se johtuu
polttonestekierron tiiviydestä.
)
Valitse auton moottorityypille oikea
polttonestepumppu (merkitty luukkuun
liimattuun tarraan).
)
Avaa tulppa kääntämällä sitä
neljäsosakierroksen verran vasemmalle.
)
Irrota tulppa ja aseta se luukussa olevaan
pidikkeeseen.
Avaaminen
Jos tankkaat moottorille sopimatonta
polttonestettä, on polttonestesäiliö
ehdottomasti tyhjennettävä ja
täytettävä sopivalla polttonesteellä
ennen moottorin käynnistystä.
Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun moottori
on Stop & Start -järjestelmän STOP-
tilassa; katkaise sytytysvirta ehdottomasti
"START/STOP"-painikkeella.
Polttoainesäiliön täyttö
)
Työnnä täyttöpistooli pohjaan saakka
(työntämällä metalliläppää A
koko täytön
ajan).
)
Lisää polttonestettä säiliöön (älä jatka
täyttöä enää bensiinipumpun kolmannen
katkon jälkeen, sillä se saattaa aiheuttaa
toimintahäiriöitä autoosi).
)
Aseta tulppa takaisin paikoilleen ja sulje
se kääntämällä sitä neljäsosakierroksen
verran oikealle.
)
Sulje täyttötulpan peitekansi työntämällä se
kiinni.
Autosi on varustettu katalysaattorilla, joka
vähentää haitallisia pakokaasupäästöjä.
)
Paina painiketta.
Virran katkaisun jälkeen tämä painike toimii
vielä muutaman minuutin ajan. Tar vittaessa
kytke virta uudelleen painikkeen aktivoimiseksi.
Page 124 of 364
)
Sammuta takalasin ja sivupeilien
lämmitys heti kun se on mahdollista,
sillä virransäästö merkitsee
myös polttoaineenkulutuksen
vähenemistä.
Huurteenpoisto
edessä
Takalasin ja sivupeilien huurteenpoisto
)
Takalasin ja sivupeilien
lämmitys voidaan
katkaista käsin ennen
automaattikatkaisua
painamalla painiketta
uudelleen. Painikkeeseen
liittyvä merkkivalo sammuu.
Automaattinen huurteenpoisto-
ohjelma
Käynnistys
Niin kauan kuin huur teenpoisto on
kytkettynä, Stop & Start -järjestelmän
STOP-tila ei ole käytettävissä.
Sammutus
Virran säästämiseksi lämmitys kytkeytyy pois
automaattisesti.
)
Valitse tämä ohjelma, niin saat
nopean huurteen ja jäänpoiston
tuulilasista ja sivuikkunoista.
Järjestelmä ohjaa automaattisesti ilmastointia,
ilmapuhalluksen määrää, raittiin ilman
sisäänottoa ja puhalluksen jakautumista
parhaalla tavalla tuulilasiin ja sivuikkunoihin.
)
Pysäytä ohjelma painamalla uudelleen
painiketta "huurteenpoisto"
tai "AU TO "
,
painikkeen merkkivalo sammuu ja
"AU TO "
-painikkeen merkkivalo syttyy.
Järjestelmä käynnistyy uudelleen niillä ar voilla,
jotka olivat toiminnan keskeytyessä.
)
Paina tätä painiketta (sijaitsee
ilmastointijärjestelmän
paneelissa), kun haluat
käynnistää takalasin ja
sivupeilien lämmityksen.
Painikkeeseen liittyvä
merkkivalo syttyy.
Takalasin lämmitys - huurteenpoisto toimii vain
hybridijärjestelmän ollessa aktiivinen.
Page 128 of 364
On suositeltavaa, ettei seisontajarrua
kiristetä pakkasella ( jäätyminen) ja kun
hinataan (korjaus jne).
Vapauta seisontajarru käsin, valitse
asento A
tai R
, jonka jälkeen paina
START/STOP-painiketta moottorin
sammuttamiseksi.
Sähköisessä seisontajarrussa yhdistyy kaksi
toimintatapaa:
- Automaattinen kiristys/vapautus
Seisontajarru kiristyy automaattisesti
moottorivirran katketessa, ja lukitus
vapautuu automaattisesti auton lähtiessä
liikkeelle (oletusarvona).
-Manuaalinen kiristys/vapautusSeisontajarru kiristetään käsin vetämälläjarruvivusta A.Lukitus vapautetaan käsin vetämälläjarruvivusta ja sitten vapauttamalla se. Samalla jarrupoljin on pidettävä alhaalla.
Jos jarrua ei ole kiristetty ja kuljettajan ovi
avataan, kuuluu merkkiääni ja näyttöön
ilmestyy viesti.
Automaattisen toimintatilan
ohjelmointi
Kohdemaasta riippuen automaattinen lukitus
moottorivirran katketessa ja automaattinen
lukituksen vapautus auton lähtiessä liikkeelle
voidaan kytkeä pois toiminnasta.
Voit ottaa
yhteyden CITROËN-huoltoverkostoon tai valtuutettuun korjaamoon
toiminnon aktivoimiseksi.
Siinä tapauksessa ohjelmointi
tehdään asetusvalikossa.
Sähköinen seisontajarru
Jos automatiikka on kytketty pois
toiminnasta, seisontajarrun kiristys ja
vapautus tehdään käsin.
Jos tämä merkkivalo syttyy mittaristossa,
automaattinen toimintatila on pois käytöstä.
Älä koskaan poistu autosta
tarkistamatta, että seisontajarru on
kiristetty.
Tämä merkkivalo palaa
kiinteästi.
Tarra ovipaneelissa
Page 131 of 364
129Ajaminen
Hätäjarrutus
Jos jarrupolkimessa on toimintahäiriö tai joudutaan poikkeukselliseen tilanteeseen (esimerkiksi kuljettajan sairaskohtaus), auto
voidaan pysäyttää vetämällä yhtäjaksoisestijarruvivusta A
.
Ajovakauden hallintajärjestelmä (CDS) takaa
vakauden hätäjarrutuksessa.
Jos hätäjarrutusjärjestelmässä ilmenee
toimintahäiriö, viesti tulee näyttöön.
Kiristyksen avaaminen hätätilanteessa
)
Ota esiin auton kiilat ja hallintalaite (touvi)
tavaratilan maton alta.
)
Jos auto on rinteessä, tue auto laittamalla
kiilat etupyörien eteen tai taakse, rinteen
vastakkaiseen suuntaan.
Jos sähköisessä seisontajarrussa ilmenee
toimintahäiriö tai ilmenee akkuhäiriö,
mekaanisella hätäkytkimellä voidaan avata
seisontajarrun lukitus käsin.
)
Kytke auto liikkumattomaksi ja
hybridijärjestelmä toimii, vie aluevalitsin
asentoon M
tai R
.
)
Sammuta moottori ja kytke vir ta uudelleen
päälle (paina kaksi kertaa START/
STOP-painiketta). Jos autoa ei saada
liikkumattomaksi, älä käytä kytkintä ja ota
pikaisesti yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Hätäjarrutusta tulee käyttää ainoastaan
poikkeuksellisissa olosuhteissa.
Jos
CDS-järjestelmässä ilmenee
toimintahäiriö, sen merkiksi
syttyy tämä merkkivalo, eikä jarrutuksen vakautta enää taata.Siinä tapauksessa kuljettajan pitää vakauttaa jarrutus toistamalla vuoroin "vedä-irrota" jarruvivusta A.
Page 143 of 364
141Ajaminen
)
Hybridijärjestelmän toimiessa paina
painiketta 1
. Viimeksi valittu toiminto on
päällä seuraavalla käynnistyskerralla.
Näyttö sulkeutuu automaattisesti noin 3 sekunnin
kuluttua moottorivirran katkaisemisesta, paitsi
Stop & Start -järjestelmän STOP-tilassa.
Käynnistys / käytöstä poisto
)
Hybridijärjestelmän toimiessa säädä
näytön kirkkautta painikkeella 3
:
- paina taaksepäin lisätäksesi näytön
kirkkautta
- paina eteenpäin tummentaaksesi
näyttöä.
Kirkkauden säätö
Säätäminen suositellaan tehtäväksi
auton ollessa paikallaan.
Auton ollessa paikallaan tai sen
liikkuessa läpinäkyvän näytön (tai
sen suojuksen) päälle ei saa asettaa
mitään esineitä, jotka estäisivät tietojen
näkymisen tai näytön toiminnan.
Tietyt sääolosuhteet (sade ja/tai lumi,
suora auringonpaiste jne.) haittaavat
tuulilasinäytön luettavuutta tai
häiritsevät sitä hetkellisesti.
Joidenkin aurinkolasien käyttö voi
häiritä tuulilasinäytön tietojen lukemista.
Puhdista läpinäkyvä näyttö puhtaalla ja
pehmeällä silmälasien puhdistukseen
tarkoitetulla liinalla tai mikrokuituliinalla.
Älä käytä kuivaa tai hankaavaa liinaa
äläkä hankaavaa ainetta tai liuotinta,
jotta taulu ei naarmuunnu eikä
heijastussuoja vaurioidu.
Korkeuden säätö
)
Hybridijärjestelmän toimiessa säädä näyttö
halutulle korkeudelle painikkeella 2
:
- paina taaksepäin nostaaksesi näyttöä
- paina eteenpäin laskeaksesi näyttöä.
