2013 CITROEN DS5 HYBRID sensor

OFF
89Öppna och stänga
Systemet är avsett att avskräcka från bilstöld
och inbrott. Detta larm erbjuder följande typer
av skydd:






Larm


- Skalskydd

Detta skydd över vakar öppningarna i bilen.
Larmet utlöses om någon försöker öppna en dörr, bagageluckan eller motorhuven.


- Rörelseskydd i kupén
Systemet kontrollerar volymvariationer i kupén.
Larmet utlöses om någon krossar en ruta, tar sig in i kupén eller rör sig inne i bilen.
- Nivåsensor
Systemet kontrollerar ändringar i bilens höjdläge.
Larmet utlöses om bilen lyfts upp, flyttas eller stöts till.


Manipuleringsskydd
Systemet kontrollerar urkopplingen av vissa komponenter. Larmet utlöses vid urkoppling av eller skada på batteriet, knappen eller kablarna till sirenen.

Alla ingrepp i stöldlarmet skall göras avCITROËN eller en annan kvalificerad verkstad.
Stängning av bilen med
hela larms
ystemet aktiverat
Aktivering
) Slå ifrån tändningen och gå ut ur bilen.
)
Tryck på låsknappen på
f
järrkontrollen eller lås med det nyckelfria lås- och startsystemet.
Skyddssystemet är nu aktiverat: kontrollampan
på knappen blinkar en gång per sekund.
Efter tryckning på låsknappen på fjärrkontrolleneller efter låsning med det det nyckelfria
lås- och star tsystemet aktiveras skalskyddetefter 5 sekunder. Efter 45 sekunder aktiveras rörelselarmet och efter 1 minut och30 sekunder aktiveras nivåsensorn.
Om en öppning (dörr, baklucka...) inte är korrektstängd låses inte bilen, men skalskyddet
aktiveras efter 45 sekunder.
) Tryck på knappen för upplåsning
på fjärrkontrollen eller lås upp
med det nyckefria start- ochlåssystemet.

Bortkoppling av rörelselarmet
Rörelselarmet är nu bortkopplat.
Kontrollampan på knappen släcks.

OFF
OFF
OFF

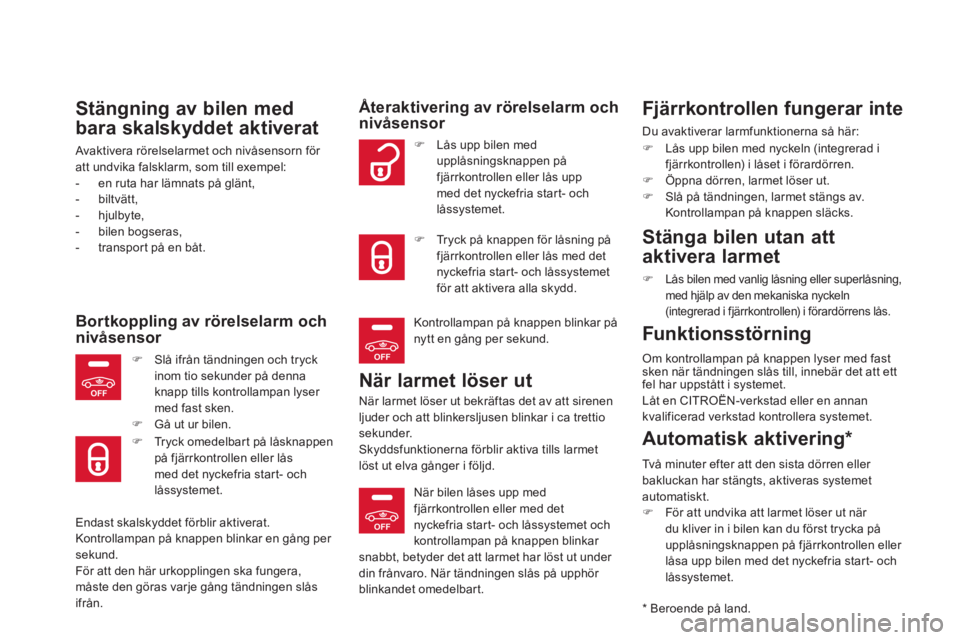

Stängning av bilen med
bara skalskyddet aktiverat
Avaktivera rörelselarmet och nivåsensorn för att undvika falsklarm, som till exempel:
- en ruta har lämnats på glänt,
- biltvätt,
- hjulbyte,
- bilen bogseras,
- transpor t på en båt.
Bortkoppling av rörelselarm och
nivåsensor
) Slå ifrån tändningen och tryck
inom tio sekunder på denna
knapp tills kontrollampan l
yser med fast sken.) Gå ut ur bilen.
)
Tryck omedelbar t på låsknappen på fjärrkontrollen eller låsmed det nyckefria star t- och
låssystemet.
Endast skalsk
yddet förblir aktiverat. Kontrollampan på knappen blinkar en gång per sekund.
För att den här urkopplingen ska fungera, måste den göras varje gång tändningen slås
ifrån.

Återaktivering av rörelselarm och
nivåsensor

När larmet löser ut


När larmet löser ut bekräftas det av att sirenenljuder och att blinkersljusen blinkar i ca trettiosekunder.
Skyddsfunktionerna förblir aktiva tills larmetlöst ut elva gånger i följd.
)Lås upp bilen med
upplåsningsknappen på
fjärrkontrollen eller lås upp med det nyckefria start- och
låssystemet.
) Tryck på knappen för låsning på
fjärrkontrollen eller lås med detnyckefria start- och låssystemetför att aktivera alla skydd.
Kontrollam
pan på knappen blinkar på nytt en gång per sekund.
När bilen låses upp med
f
järrkontrollen eller med detnyckefria start- och låssystemet och
kontrollampan på knappen blinkar
sna
bbt, betyder det att larmet har löst ut under
din frånvaro. När tändningen slås på upphör blinkandet omedelbart.

Fjärrkontrollen fungerar inte

Du avaktiverar larmfunktionerna så här:
)Lås upp bilen med nyckeln (integrerad i
fjärrkontrollen) i låset i förardörren.)Öppna dörren, larmet löser ut. )Slå på tändningen, larmet stängs av. Kontrollampan på knappen släcks.

Stänga bilen utan att
aktivera larmet
)Lås bilen med vanlig låsning eller superlåsning,med hjälp av den mekaniska nyckeln(integrerad i fjärrkontrollen) i förardörrens lås.



Funk tionsstörning

Om kontrollampan på knappen lyser med fastsken när tändningen slås till, innebär det att ett
fel har uppstått i systemet.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.

*
Beroende på land.


Automatisk aktivering *


Två minuter efter att den sista dörren eller bakluckan har stängts, aktiveras systemetautomatiskt. )För att undvika att larmet löser ut när
du kliver in i bilen kan du först trycka på
upplåsningsknappen på fjärrkontrollen eller
låsa upp bilen med det nyckefria start- och
låssystemet.

11 7Komfor t
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungeraeffektivt:)
Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.
)
Täck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering av den automatiska luftkonditioneringen.)
Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för att hålla systemet i fullgott skick. )
Kontrollera att kupéfiltret är i gott skick och låt regelbundet byta filtren (se rubriken "Kontroller"). Vi rekommenderar att du använder ett kombinerat kupéfilter. Tack vare den specifika aktiva tillsatsen hjälper filtret till att rena andningsluften och hålla kupén ren (färre allergiska symtom, mindre lukt och feta beläggningar).)
För att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter kontrollera detta enligt rekommendationerna i serviceboken. )
Om systemet inte producerar någon kyla ska du koppla ur det och kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.
Du kan koppla ur luftkonditioneringen (AC-knappen) och stå kvar i det automatiska läget för att begränsa bränsleförbrukningen. Vid eventuell imbildning i det här funktionsläget kan du tillfälligt star ta luftkonditioneringen igen för att förbättra situationen. Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kandu genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra bilens dragkapacitet.












Råd om ventilation och luftkonditionering


Tveka inte att vädra ur kupén en stund,
om temperaturen i kupén är mycket högnär bilen stått parkerad länge i solen. Ställ luftflödesreglaget i ett läge somgaranterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller inte klor och innebär inget hot motozonskiktet.


Kondensationen som skapas avluftkonditioneringen gör att det rinner ut lite vatten under bilen då den står stilla,
vilket är helt normalt.

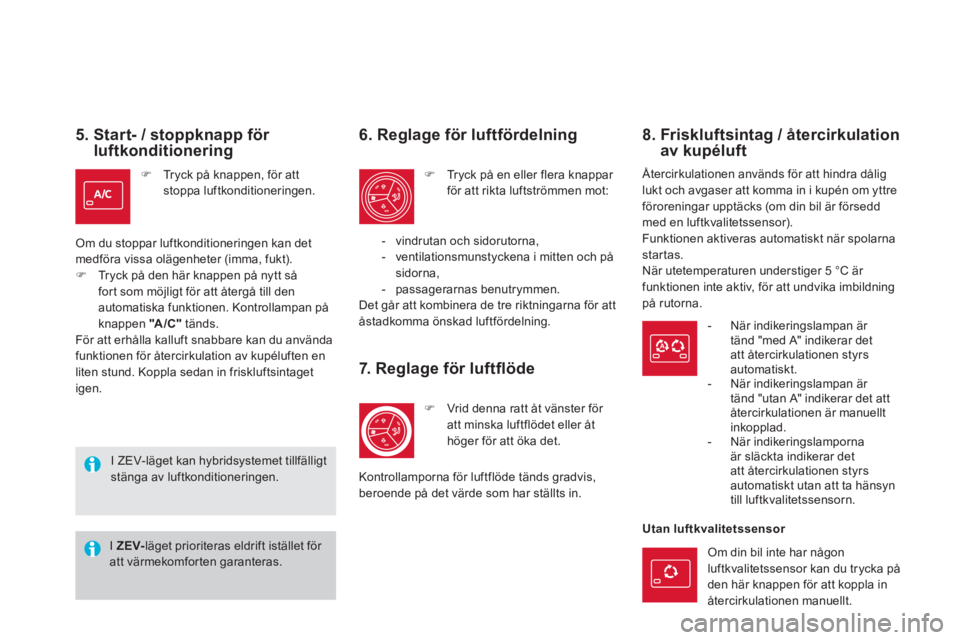

5. Start- / stoppknapp för luftkonditionering
)Tryck på knappen, för attstoppa luftkonditioneringen.
Om du stoppar luftkonditioneringen kan detmedföra vissa olägenheter (imma, fukt). )Tryck på den här knappen på nytt så
for t som möjligt för att återgå till den automatiska funktionen. Kontrollampan påknappen "A/C"tänds.
För att erhålla kalluft snabbare kan du användafunktionen för återcirkulation av kupéluften en
liten stund. Koppla sedan in friskluftsintaget
igen.

6. Reglage för luftfördelning
)Tryck på en eller flera knappar
för att rikta luftströmmen mot:


- v
indrutan och sidorutorna,

- ventilationsmunstyckena i mitten och på sidorna,

- passagerarnas benutrymmen.

Det går att kombinera de tre riktningarna för att
åstadkomma önskad luftfördelning.

7. R eglage för luftfl öde
)Vrid denna ratt åt vänster för att minska luftflödet eller åt
höger för att öka det.
Kontrollamporna för luftflöde tänds
gradvis, beroende på det värde som har ställts in.


8. Friskluf t sintag / återcirkulationav kupéluft
Återcirkulationen används för att hindra dåliglukt och avgaser att komma in i kupén om yttre föroreningar upptäcks (om din bil är försedd med en luftkvalitetssensor).
Funktionen aktiveras automatiskt när spolarna startas.
När utetemperaturen understiger 5 °C är
funktionen inte aktiv, för att undvika imbildning på rutorna.


- N
är indikeringslampan är
tänd "med A" indikerar det
att återcirkulationen styrs automatiskt.

- När indikeringslampan är
tänd "utan A" indikerar det attåtercirkulationen är manuellt
inkopplad.

- N
är indikeringslampornaär släckta indikerar det
att återcirkulationen styrs
automatiskt utan att ta hänsyn
till luftkvalitetssensorn.

Utan luftkvalitetssensor
Om din bil inte har nå
gon
luftkvalitetssensor kan du trycka på
den här knappen för att koppla in
återcirkulationen manuellt.
I ZEV-läget kan hybridsystemet tillfälligt stänga av luftkonditioneringen.
IZEV-läget prioriteras eldrift istället för att värmekomforten garanteras.

147Körning
Med hjälp av sensorer i stötfångaren varnar systemet för hinder nära bilen (t.ex person,fordon, träd, staket, m.m.), som finns inom detekeringszonen.
Vissa typer av hinder (som t.ex. en stolpe,en trafikkona eller liknande) kan detekteras i
början av manövern, men inte längre när bilen
kommer alldeles nära p.g.a. blinda punkter.






Parkeringshjälp


Denna funktion innebär under ingaomständigheter att förarens eget ansvar minskar eller att han/hon kan vara mindre vaksam.
Parkeringshjälp bak
Systemet aktiveras så fort du lägger i
backväxeln och indikeras med en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur backväxeln.
Ljudsignal
Avståndsindikeringen sker i form av ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret är mindreän c:a trettio cm blir signalen kontinuerlig.




Grafi sk indikering

Denna funktion kompletterar ljudsignalen genom att visa segment som flyttar sig allt
n
ärmare bilen. Alldeles intill hindret visas en
varningstriangel på displayen för att indikera"Fara".

I dåligt väder eller på vintern bör duförsäkra dig om att sensorerna inte är täckta av lera, rimfrost eller snö. Då du lägger i backväxeln informeras du av enljudsignal (långt pip) om att sensorernakan vara smutsiga.
Vissa ljudkällor (motorcykel,lastbil, tryckluftsborr...) kan utlösaparkeringshjälpens ljudsignaler.
Om ett funktionsfel
uppstår i systemet visas
denna kontrollampa på
in
strumenttavlan och/eller ett meddelande
visas på displayen, åtföljt av en ljudsignal (kort
pip), då du lägger i backväxeln.
Kontakta en CITROËN-verkstad eller en annan
kv
alificerad verkstad.

Funktionsfel
I tillägg till parkeringshjälpen bak utlösesparkeringshjälpen fram, så fort ett hinder
detekteras framför bilen och bilens hastighet är
under 10 km/tim.
Parkeringshjälpen fram stängs av om bilenstannar i mer än tre sekunder med framåtväxel
ilagd, om inget hinder detekteras eller så fort
bilens hastighet överstiger 10 km/tim.
Parkeringshjälp fram
Funk tionen kopplas automatiskt bor t när en släpvagn kopplas på eller om en cykelhållare monteras (bil utrustad med en dragkrok eller en cykelhållare rekommenderad av CITROËN).



Bortkoppling / aktivering av parkeringshjälpen fram och bak
Funktionen kopplas bort med en tryckningpå denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.


Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är framför eller bakom bilen.

utan åtgärd från förarens sida när systemetdetekterar att det inte är tillräckligt ljust, eller i
vissa fall då vindrutetorkaren ko
pplas in.
Så for t det blir tillräckligt ljust eller då
vindrutetorkaren kopplas bor t, sl
äcks ljusenåter automatiskt.
Automatisk tändning av ljuset
Aktivering
)Vrid ringen till läget "AUTO"
. Denautomatiska tändningen aktiveras och ett meddelande visas på displayen.

Avaktivering
)Vrid reglaget till ett annat läge.
Avaktiveringen åtföljs av ett meddelande på displayen.


Kombination med automatiskfollow me home-belysning
Om follow me home-belysningen kombineras
med den automatiska tändningen av ljuset
finns följande extra möjligheter, när tändningen
stängs av:


- val av belysningstid, som kan vara 15,
30 eller 60 sekunder, i de inställbarafunktionerna i menyn för bilinställningar,

- automatisk påslagning av follow me
home-belysningen då den automatiska
tändningen av ljuset är inkopplad.



Funk tionsstörning
Om ljussensorn inte fungerar
normalt, tänds denna
kontrollampa och/eller ett meddelande visas på displayen, åtföljt av en
ljudsignal.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Vid dimma eller snöväder kanljussensorn detektera en tillräckligljusstyrka. Belysningen tänds då inte automatiskt. Täck inte över ljussensorn som är sammankopplad med regnsensorn ochbefinner sig mitt på vindrutan bakom den inre backspegeln. De funktioner som är beroende av denna sensor upphör då att fungera.

Sikt





Yttre
instegsbelysning
Fjärrstyrd tändning av den yttre belysningen gör det lättare att närma sig bilen i mörker.
Den aktiveras beroende på den ljusstyrka som
detekteras av l
jussensorn.

Så här aktiverar du funktionen

Släcknin
g


Den yttre instegsbelysningen släcks
automatiskt efter en viss tid, när tändningenslås på eller när bilen låses igen.

Programmering


Valet av belysningstid sker med
hjälp av menyn för inställning avfordonsparametrar.
Instegsbelysningen är kopplad till den automatiska follow me home-belysningen och har identisk belysningstid.

)
Tryck på det öppna hänglåset på
den elektroniska nyckeln eller ta
på dörrhandta
get om bilen har ett
nyckelfritt lås- och startsystem.








Utvändiga
sidobelysningar

Aktivering

Sidobelysningarna tänds:


- vid upplåsning,

- när tändningen slås ifrån,

- vid öppning av en dörr,

- vid begäran av lokalisering av fordonetmed fjärrkontrollen.

Avstängning

De släcks efter en begränsad tid.
F
ör att göra det lättare att närma sig bilen
belyser de:


- områdena framför förar- ochpassagerardörrarna,

- områdena framför sidospegeln och bakom framdörrarna.
Halvljusen och positionsljusen tänds och bilen
låses samtidigt upp.
