Page 11 of 393
Seznámení s vozidlem
90
Otevírání
A. Vysunutí/zasunutí klíče.
B. Odemknutí vozidla.
Klíč s dálkovým ovládáním
1.Otevření krytu uzávěru palivové nádrže.
2. Otevření a zavěšení uzávěru.
Palivová nádrž
102, 104
183
Objem nádrže:
- přibližně 50 litrů (benzínový motor),
- přibližně 46 litrů (naftový motor).
- (podle verze: přibližně 30 litrů (benzínovéa naftové motory)).
A.Vnitřní ovladač. B.
Vnější ovladač.C.
Vzpěra kapoty.
Kapota motoru
Další dostupné funkce...C.
Uzamknutí vozidla. Lokalizace vozidla.
Page 41 of 393
39Provozní kontrola
KontrolkaZpůsob činnostiPříčinaAkce/Doporučení
Systémautodiagnostiky motorupřerušovaně. Závada řídicího s
ystému motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v ser visní síti CITROËN nebo
v odborném servisu.
trv
ale. Závada systému omezování emisí škodlivin.Po nastartování motoru musí tato kontrolka zhasnout.
Jestliže nezhasne, obraťte se urychleně na ser visní síť
CITROËN nebo na odborný ser vis.
Minimální zásobapalivatrvale. Při pr vním rozsvícení zbývá v nádržipřibližně 5 litrů paliva . Co nejrychleji doplňte palivo, abyste zabránili úplnému
vyčerpání nádrže.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno
v dostatečn
Page 90 of 393
004
Vstupy do vozidla
V této kapitole se seznámíte s funkcemi klíče s dálkovým ovládáním,elektrickým otevíráním oken, uzamykáním a odemykáním dveří a zavazadlového prostoru a přístupem k hrdlu palivové nádrže.
Page 104 of 393
Palivová nádrž Objem nádrže: přibližně 50 litrů (benzín) nebo 46 litrů (nafta); (Podle verze: přibližně 30 litrů (benzín nebo nafta)).
Minimální zásoba paliva
Čer
pání paliva
Na vnitřní straně dvířek palivové nádrže je nalepený štítek, který uvádí druh paliva, který je
třeba použít v závislosti na typu motoru vozidla.
Pro zaregistrování doplnění paliva měřičem je
třeba načerpat alespoň 5 litrů paliva.
Dokud není uzávěr našroubován zpětna hrdlo, není možno vysunout klíč ze zámku.V nádrži může být podtlak, kterýse otevřením uzávěru uvoln
Page 106 of 393
* Podle země prodeje.
Zařízení proti záměně paliva (naftové motory) * U vozidel s naftovým motorem má hrdlo palivové nádrže mechanické zařízení proti načerpání benzinu. Předchází se tak poškození motoru
způsobenému tímto nedopatřením.
Je um
ístěno na hrdlu n
Page 107 of 393
Vstupy do vozidla
Te n t o n á s t r oj bude k dispozici v průběhu roku.
Abyste mohli doplnit palivo pomocínestandardních pistolí na naftu, které jsou
používány v některých zemích, máte k dispozicinástroj, jenž vám umožní dočasně odblokovat
zařízení proti záměně paliva.
Deaktivace
Zařízení proti záměně paliva se znovu
aktivuje po příštím použití standardnípistole.
Použití
)Ver tikální rukojeť, zasuňte nástroj do ťnádrže až nadoraz. )
Otočte nástroj o 1/4 směrem doleva nebo doprava. )
Vyjměte n

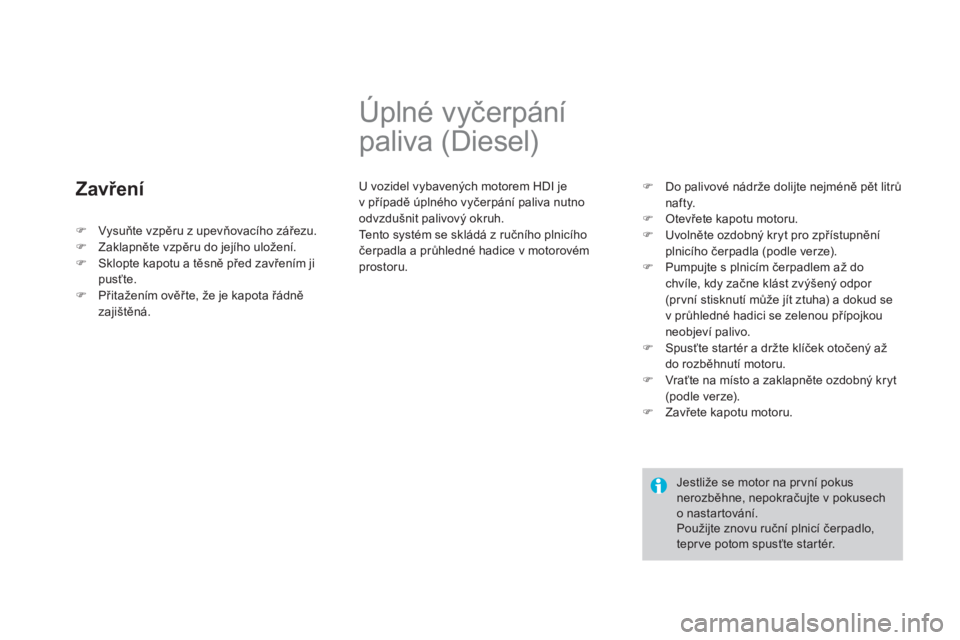

Page 186 of 393
Zavření
Úplné vyčerpání
paliva (Diesel)
U vozidel vybavených motorem HDI je
v případě úplného vyčerpání paliva nutno
odvzdušnit palivový okruh.
Te n t o systém se skládá z ručního plnicíhočerpadla a průhledné hadice v motorovém
prostoru.
)Do palivové nádrže dolijte nejméně pět litrů nafty. )Otevřete kapotu motoru. )Uvolněte ozdobný kryt pro zpřístupnění plnicího čerpadla (podle verze). )Pumpujte s plnicím čerpadlem a
Page 188 of 393
Dieselové motory
1.
Nádržka kapaliny ostřikovače skel. 2.
Nádržka chladicí kapaliny. 3.
Vzduchový filtr.
4.
Nádržka brzdové kapaliny. 5.
Akumulátor.
6.Pojistková skříňka.
7. Měrka motorového oleje.8.Otvor pro dolévání motorového oleje.9.
Ruční čerpadlo pro naplnění a odvzdušněnípalivového okruhu (na naftovém filtru).
