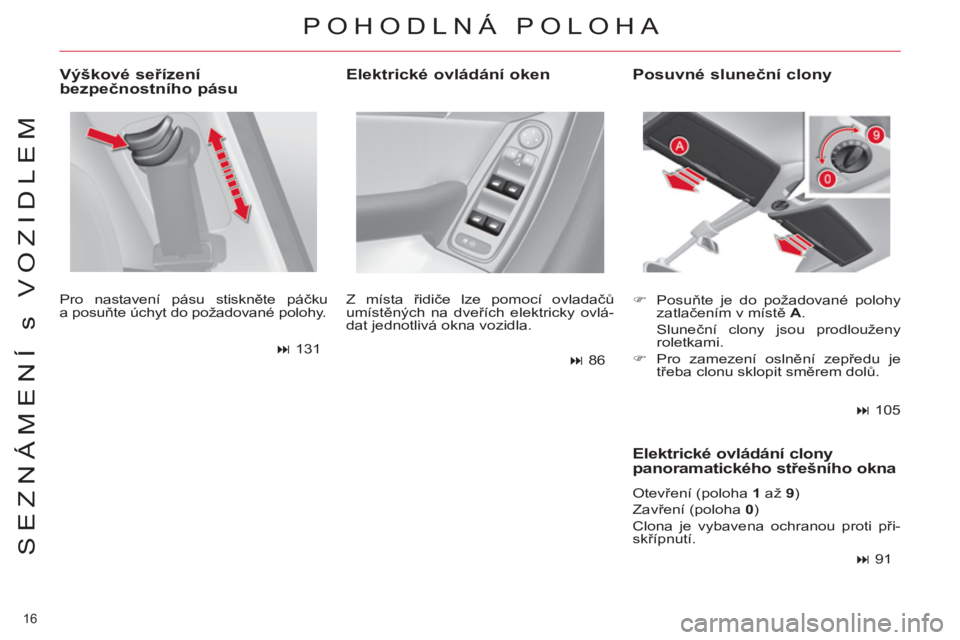

16
SEZNÁMENÍ s VOZIDLEM
Výškové seřízení
bezpečnostního pásu
Pro nastavení pásu stiskněte páčku
a posuňte úchyt do požadované polohy.
131
Z místa řidiče lze pomocí ovladačů
umístěných na dveřích elektricky ovlá-
dat jednotlivá okna vozidla.
86
)
Posuňte je do požadované polohy
zatlačením v místě A
.
Sluneční clony jsou prodlouženy
roletkami.
)
Pro zamezení oslnění zepředu je
třeba clonu sklopit směrem dolů.
Elektrické ovládání clony
panoramatického střešního okna
Otevření (poloha 1
až 9
)
Zavření (poloha 0
)
Clona je vybavena ochranou proti při-
skřípnutí.
91
POHODLNÁ POLOHA
Elektrické ovládání oken
Posuvné sluneční clony
105
Page 21 of 413
19
SEZNÁMENÍ s VOZIDLEM
Vypnutí předního airbagu
spolujezdce
Dětská pojistka
3 sedadla ve druhé řadě Vašeho vozi-
dla jsou vybavena úchyty ISOFIX, které
vyhovují platným legislativním předpi-
sům, se 3 poutacími oky na každém
sedadle A B C
.
Tento upevňovací systém je určen pro
děti až do hmotnosti 18 kg.
Elektrické ovládání
135
125
122
Přední airbagy
Ruční ovládání
BEZPEČNOST CESTUJÍCÍCH
1.
Zasunutí klíče do zámku A
.
2.
Volba polohy „OFF“
.
3.
Vytažení klíče. Uzamknutí zadních dveří se provádí
překlopením páčky pomocí klíče (zko-
sená západka).
Stisknutí tlačítka blokuje elektrické
ovládání zadních oken ze zdních míst
a otevírání zadních dveří.
Systém upevnění ISOFIX
Page 61 of 413
III
59
KOMFORT
6. Rozmrazování/odmlžování
zadního okna
Je funkční pouze při zapnutém motoru.
)
Pro aktivaci/deaktivaci elektric-
kého rozmrazovaní/odmlžování
zadního okna a vnějších zpět-
ných zrcátek stiskněte tlačítko 6
.
Kontrolka se rozsvítí.
7. Rychlé rozmrazování/
odmlžování předních
a zadních skel a zpětných
zrcátek
)
Stiskněte tlačítko 7
. Kontrolka se
rozsvítí.
Tato funkce spustí zároveň:
- odmrazování vpředu,
- optimální průtok vzduchu,
- přívod vzduchu z vnějšku,
- rozmrazování/odmlžování zad-
ních oken a zpětných zrcátek,
- v případě potřeby klimatizaci.
Funkci vypnete opětným stisknutím
tlačítka 7
.
8. Nastavení teploty vzduchu
přiváděného do vozidla
Ovládání umožňuje regulovat teplo-
tu vzduchu v kabině vozidla. Může
být použito v chladném i horkém
počasí v součinnosti s klimatizací.
Regulace teploty je plynulá zleva
doprava.
Nastavení teploty
)
Pro přepnutí do režimu nastavo-
vání teploty stiskněte ovladač 9
.
Kontrolka se rozsvítí.
)
Pro nastavení teploty otočte
ovladač 1
0
.
Regulace teploty je plynulá zleva
doprava. Odmrazování/odmlžová-
ní se vypne automaticky,
a vyloučí tak nadměrnou
spotřebu energie.
B. OVLÁDACÍ PANEL
SPOLUJEZDCE
Page 88 of 413
IV
86
VSTUPY do VOZIDLA
OVLÁDÁNÍ OKEN
Systém pro otevírání a zavírání oken
ručním nebo automatickým způso-
bem. Je vybaven funkcí ochrany
proti přiskřípnutí a možností neut-
ralizace zadních ovladačů oken pro
předejití nevhodné manipulaci.
1.
Elektrický ovladač okna řidiče.
2.
Elektrický ovladač okna
spolujezdce.
3.
Elektrický ovladač okna
vzadu vpravo.
4.
Elektrický ovladač okna
vzadu vlevo.
5.
Ovladač pro neutralizaci
zadních ovladačů oken a
dveří.
Sekvenční elektrické
ovládání oken
Máte dvě možnosti:
- automatický režim
)
Stiskněte nebo přitáhněte
ovladač až za bod odporu. Po
uvolnění ovladače se okno
zcela otevře nebo zavře.
)
Novým impulsem na ovladač
lze zastavit pohyb okna.
Ovladače oken jsou funkční po
dobu přibližně 45 sekund po vypnu-
tí zapalování nebo až do zamknutí
vozidla po otevření dveří.
Jestliže nelze jedno z oken spo-
lujezdců ovládat prostřednictvím
panelu ovladačů na dveřích řidiče,
dejte povel prostřednictvím ovla-
dače na příslušných dveřích spolu-
jezdců a naopak.
Ochrana proti přiskřípnutí
Když okno při zavírání narazí na
překážku, zastaví se a částečně sje-
de dolů.
Jestliže okno nelze zavřít (napří-
klad z důvodu námrazy), je třeba
ihned po změně směru jeho pohy-
bu provést následující úkony:
)
stiskněte a držte ovladač až do
úplného otevření okna,
)
poté ihned přitáhněte ovladač
a držte jej až do zavření okna,
)
držte ovladač ještě po dobu asi
jedné sekundy po zavření.
Během těchto úkonů není ochrana
proti přiskřípnutí funkční.
- ruční režim
)
Stiskněte nebo přitáhněte ovla-
dač, aniž byste překročili bod
odporu. Posun okna se zasta-
ví, jakmile ovladač uvolníte.
Page 89 of 413
IV
87
VSTUPY do VOZIDLA
Opětná aktivace
Jestliže nelze okno zavřít v automatic-
kém režimu, je třeba znovu aktivovat
jeho činnost:
)
přitáhněte ovladač až do zasta-
vení okna,
)
uvolňujte ovladač a znovu jej
přitahujte až do úplného zavření
okna,
)
držte ovladač ještě po dobu asi
jedné sekundy po zavření,
)
stiskněte ovladač pro automatic-
ké otevření okna až do spodní
polohy,
)
když je okno ve spodní poloze,
znovu stiskněte ovladač na přib-
ližně jednu sekundu.
Během těchto úkonů není funkce
ochrany proti přiskřípnutí funkční.
Neutralizace ovladačů oken
a dveří vzadu
)
Pro zajištění bezpečnosti dětí ve
vozidle stiskněte ovladač 5
, čímž
neutralizujete ovladače oken
vzadu, a to bez ohledu na jejich
polohu. Před vystoupením z vozidla vždy
vytáhněte klíč ze spínací skřínky,
i když odcházíte jen na malou chvíli.
Jestliže dojde k přiskřípnutí při
manipulaci s okny, je nutno obrátit
směr jejich pohybu. Za tím účelem
stiskněte příslušný ovladač.
Když řidič ovládá okna spolujezdců
prostřednictvím ovladačů na svém
panelu, musí se ujistit, že nikdo
nebrání správnému zavření oken.
Řidič se musí ubezpečit, že cestu-
jící používají elektrické ovladače
oken správným způsobem.
Při manipulaci s okny je nutno
dávat velký pozor na děti.
Tato kontrolka se v případě
neutralizovaného ovládání
dočasně
rozsvítí po každém
zapnutí zapalování.
Tento ovladač neutralizuje rovněž
vnitřní ovladače otevírání zadních
dveří (viz kapitola „Bezpečnost dětí -
§ Elektrická dětská pojistka“).
Page 127 of 413
VII
125
BEZPEČNOST DĚTÍ
MECHANICKÁ DĚTSKÁPOJISTKA
Zajištění
)
Klíčem zapalování otočte červe-
ný ovladač o osminu otáčky ve
směru šipky na štítku.
Odjištění
)
Klíčem zapalování otočte červe-
ný ovladač o osminu otáčky do
původní polohy.
ELEKTRICKÁ DĚTSKÁPOJISTKA
Mechanické zařízení znemožňující
otevření zadních dveří jejich vnitřní
klikou.
Ovladač pojistky se nachází pod
zámkem obou zadních dveří. Systém dálkového ovládání pro
znemožnění otevření zadních dveří
jejich vnitřními klikami a znemožně-
ní otevírání zadních oken zadními
ovladači.
Aktivace
)
Stiskněte tlačítko A
.
Deaktivace
)
Znovu stiskněte tlačítko A
.
Tento systém je samostatný a v
žádném případě nenahrazuje ovlá-
dání centrálního zamykání.
Ověřte stav dětské pojistky při
každém zapnutí zapalování.
Při vystupování vytáhněte klíč ze
spínací skřínky, i když od vozidla
odcházíte jen na krátkou chvíli.
V případě prudkého nárazu se
elektrická dětská pojistka automa-
ticky deaktivuje, aby mohli cestují-
cí na zadních sedadlech vystoupit
z vozidla.
Na sdruženém přístroji se
při aktivaci dočasně rozsvítí
kontrolka.
Při zapnutí zapalování se
též rozsvítí a po přibližně 10 sekun-
dách po spuštění motoru zhasne. Ovladač pojistky se nachází na
dveřích řidiče, společně s ovladači
oken.
Page 200 of 413
XI
198
PRAKTICKÉ INFORMACE
Pojistky pod palubní deskou
Přístup k pojistkám
)
Povolte šroub o ¼ otáčky a vyjmě-
te víko.
Tabulka pojistek
Číslo pojistky
Hodnota
Funkce
F1
15 A
Zadní stěrač
F2
30 A
Kostra zamykání a odemykání
F3
5 A
Airbag a pyrotechnické předpínače
F4
10 A
Multimédia, elektrochromatické zpětné zrcátko, fi ltr
pevných částic, diagnostická zásuvka, klimatizace,
manuální nastavování sklonu světlometů
F5
30 A
Ovládání předních oken, elektronický panel
předních dveří, panoramatické střešní okno
F6
30 A
Ovládání zadních oken
F7
5 A
Stropní svítidla, chlazený úložný prostor v palubní
desce, autorádio
F8
20 A
Multifunkční displej, autorádio, ovládací prvky
na volantu, multimédia, detekce snížení tlaku
v pneumatikách, alarm, tažné zařízení
F9
30 A
Multimédia, přední zásuvka 12 V, př
enosná svítilna
zavazadlového prostoru, autorádio
F10
15 A
Regulátor světlé výšky (odpružení)
F11
15 A
Spínač brzd, spínací skříňka
F12
15 A
Parkovací asistent, automatické stíraní a osvětlení,
elektrické ovládání sedadla spolujezdce,
signalizace neúmyslného přejetí čáry, Hi-Fi
zesilovač, tažné zařízení
F13
5 A
Pomocná řídicí jednotka motoru (BSM), elektrické
ovládání sedadla řidiče
F14
15 A
Klimatizace, handsfree sada Bluetooth
®
, předvolič
automatické převodovky, airbag, sdružený přístroj
F15
30 A
Zamykání a odemykání
F16
Nepoužito
MŮSTEK
F17
40 A
Vyhřívání zadního okna
Page 207 of 413
XI
205
PRAKTICKÉ INFORMACE
Před odpojením
)
Získejte přístup k akumulátoru.
)
Zkontrolujte, zda jsou veškeré
otevíratelné části (dveře, zava-
zadlový prostor) uzavřeny, ale
neuzamčeny.
)
Ujistěte se, že je motor vypnutý
alespoň čtyři minuty.
Nabití
)
Odpojte svorku (+).
)
Dodržujte návod na použití nabí-
ječky dodaný jejím výrobcem.
)
Připojte červený kabel ke svorce
(+) akumulátoru a poté připojte
černý kabel ke svorce (-).
)
Po dobití akumulátoru odpoj-
te kabely nabíječky v opačném
pořadí.
Pro zabránění riziku požáru
nebo výbuchu je třeba nabí-
jení provádět ve větraných
prostorách a v dostatečné vzdále-
nosti od ohně nebo zdroje jiskření.
Nezkoušejte nabíjet zmrzlý aku-
mulátor; pro zabránění nebezpečí
výbuchu je třeba jej nechat nejpr-
ve rozmrznout. Pokud akumulátor
zmrznul, nechte v síti CITROËN
nebo odborném servisu zkontrolo-
vat, zda nedošlo k poškození vnitř-
ních prvků nebo popraskání obalu,
které by mohlo způsobit únik jedo-
vaté a korozivní kyseliny.
Dobití akumulátoru
nabíječkou
Pokud je akumulátor vozidla vybitý
nebo plánujete delší odstávku vozi-
dla, můžete akumulátor nabít pomo-
cí nabíječky.
Charakteruistiky nabíječky vhod-
né pro vaše vozidlo vám sdělí v síti
CITROËN nebio v odborném servisu.
Při odstavení vozidla na dobu del-
ší než jeden měsíc se doporučuje
odpojit akumulátor.
Reinicializace po opětovném
připojení
Po připojení akumulátoru zapně-
te zapalování a před nastartová-
ním vozidla vyčkejte alespoň jednu
minutu na inicializování elektronic-
kých systémů.
Podle pokynů v příslušných kapito-
lách musíte reinicializovat:
- klíč s dálkovým ovládáním,
- sekvenční otevírání oken,
- clonu panoramatického okna,
- parametry multifunkčního displeje,
- nastavení autorádia a navigační-
ho přístroje.
Po zapnutí zapalování zkontrolujte
absenci chybových hlášení nebo
rozsvícení varovných kontrolek.
Pokud po těchto operacích přetr-
vávají drobné problémy, kontak-
tujte servisní síť CITROËN nebo
odborný servis.
