2013 CITROEN C4 PICASSO isofix
[x] Cancel search: isofixPage 4 of 413
SATURS
2
Monohroma ekrāns A 45Monohromais ekrāns C 47MyWay krāsu ekrāns 50Krāsu ekrāns (NaviDrive) 52Borta dators 53
■■■■■
II - DAUDZFUNKCIJUEKRĀNI 45 Î55
Ventilācija 56Manuālais gaisa kondicionētājs 58Automātiskais gaisa kondicionētājs 60Salona gaisa atsvaidzinātājs 65Priekšējie sēdekļi 67Aizmugurējie sēdekļi 70Sēdekļu modularitāte 75Atpakaļskata spoguļi 76Stūres regulēšana 77
■■■■■■■■■
III - KOMFORTS 56 Î77
Atslēga ar tālvadības pulti 78Automašīnas iedarbināšana 81Signalizācija 84
Logu pacēlāji 86Durvis 88Bagāžas nodalījums 90Aizmugurējais atveramais logs 90Panorāmas tipa stikla jumts 91Degvielas tvertne 92
■■■■■■■■■
IV - VĒRTNES 78 Î93
Apgaismojuma komandslēdži 94Gaismas ar diodēm 96Dienas gaismas 96Automātiska gaismu ieslēgšana 97Lukturu regulēšana 98Virziena apgaismojums 99Stikla tīrītāja funkcijas 100Plafoni 103Komforta apgaismojums 104
■■■■■■■■■
V - REDZAMĪBA 94 Î 104
Salona iekārtojums 105Cimdu nodalījums 106Virspaklāji 108Bagāžas nodalījuma iekārtojums 111Bagāžas stiprinājuma tīkls 115Pārnēsājamā lampa 116
■■■■■■
VI-IEKĀRTOJUMS105 Î 116
Mērinstrumentu paneļi 31Signāllampiņas 33Indikatori 42
■■■
AUTOMAŠĪNAS īssAPSKATS 4 Î30
I - DARBĪBASKONTROLE 31 Î44
Klasiskie bērnu sēdeklīši 117ISOFIX bērnu sēdeklīši 122
Bērnu dro
Page 21 of 413
19
AUTOMAŠĪNAS īss APSKATS
Pasažiera priekšējā gaisa drošības
spilvena neitralizēšana
Bērnu drošība
Jūsu automašīnas visi trīs otrās rin-
das sēdekļi ir aprīkoti ar sertifi cētiem
ISOFIX stiprinājumiem, kas sastāv no
trim cilpām katrai vietai A B C
.
Šī stiprinājumu sistēma paredzēta bēr-
niem, kuru masa nesasniedz 18 kg.
Elektriskais komandslēdzis
135
125
122
Priekšējie gaisa drošības spilveni
Manuālais komandslēdzis
LABI RŪPĒTIES PAR PASAŽIERU DROŠĪBU
1.
Atslēgas ievietošana slēdzenē A
.
2.
Pozīcijas "OFF
"
ieslēgšana.
3.
Atslēgas izņemšana. Aizmugurējo durvju atvēršanas noblo-
ķēšanu veic, ar atslēgas palīdzību pār-
slēdzot slēdzi (slēdzis sānos).
Nospiežot komandslēdzi, tiek atslēgta
aizmugurējo durvju un logu elektriskas
atvēršanas iespēja no salona.
ISOFIX stiprinājumu sistēma
Page 116 of 413
VI
114
IEKĀRTOJUMS
ATDALOŠAIS TĪKLS(GRAND C4 PICASSO)
Ar tā palīdzību automašīnā var ie-
kraut maksimāli lielu kravu.
Ar tā palīdzību tiek saturēti priekš-
meti un novērsta to slīdēšana uz
priekšu, uz salona pusi.
Tīkls tiek nostiprināts vienā pusē
zem bagāžas nodalījuma pārsega
ruļļa un otrā pusē virs trešās rin-
das sēdekļu apmales.
Pozīcija 1
Piecu vietu konfi gurācija ; uzstādīts
aiz otrās rindas.
Pārsega uzstādīšana
)
Atveriet slēptuves, kas atrodas
zem pārsega ruļļa nostiprināša-
nas skavām.
)
Novietojiet rulli zem bagāžas no-
dalījuma pārsega ruļļa.
)
Paceliet pārsega augšējo malu
un novietojiet to uz pārsega.
)
Atveriet tīklu, to pārvietojot starp
ruļļiem un sēdekļiem.
)
Pavelciet tīklu līdz augšai.
)
Nostipriniet tā malu uz salonā tam
paredzētajiem fi ksācijas elemen-
tiem (pēc slēptuvju atvēršanas).
Pārsega noņemšana
)
Šīs operācijas veiciet uzstādīša-
nai apgrieztā secībā.
Pozīcija 2
Divu vietu konfi gurācija ; uzstādīts
aiz pirmās rindas sēdekļiem.
Pārsega noņemšana
)
Veiciet operācijas uzstādīšanai
pretējā virzienā.
Pārsega uzstādīšana
)
Otrās rindas sēdekļi tiek nolocī-
ti, atveriet ISOFIX stiprinājumu
slēptuves, kas atrodas sēdekļu
atzveltnēs.
)
Nostipriniet rulli uz ISOFIX stipri-
nājumiem.
)
Atveriet tīklu un pavelciet uz
augšu.
)
Nostipriniet tā malu uz salonā tam
paredzētajiem fi ksācijas elemen-
tiem (pē
c slēptuvju atvēršanas).
Page 119 of 413
VII
11 7
BĒRNU DROŠĪBA
*
Bērnu pārvadāšanas noteikumi
katrā valstī ir citādi. Iepazīstieties
ar likumdošanu, kas ir spēkā jūsu
valstī.
VISPĀRĪGI NORĀDĪJUMI PAR
BĒRNU SĒDEKLĪŠIEM
Jūsu bērna drošība, kas nepārtrauk-
ti ir CITROËN uzmanības lokā kopš
jūsu automašīnas pirmajiem radīša-
nas soļiem, ir arī jūsu ziņā.
Lai garantētu optimālu drošību, ie-
vērojiet šādus padomus :
- Saskaņā ar Eiropas reglamen-
tējošiem aktiem visi bērni, kas
jaunāki par 12 gadiem vai au-
gumā īsāki par vienu metru
piecdesmit centimetriem, ir jā-
pārvadā viņu ķermeņa masai
pielāgotos atbilstošos bērnu
sēdeklīšos
vietās, kas ir nodro-
šinātas ar vienu drošības jostu
vai ISOFIX stiprinājumiem
*
,
- pēc statistikas visdrošākās vie-
tas bērnu pārvadāšanai ir auto-
mašīnas aizmugurējie sēdekļi,
- bērns, kura svars ir mazāks
par 9 kg, noteikti jāpārvadā
pozīcijā "ar muguru braukša-
nas virzienā" gan priekšējā
sēdeklī, gan aizmugurējos sē-
dekļos.
CITROËN jums
iesaka
pārvadāt
bērnus jūsu automašīnas aizmu-
gurējos sēdekļos
:
- "ar muguru braukšanas vir-
zien
ā"
līdz 2 gadu vecumam,
- "ar seju braukšanas virzienā"
no divu gadu vecuma.
PRIEKŠĒJAIS BĒRNU
SĒDEKLĪTIS
"Ar muguru braukšanas virzienā"
Ja bērna sēdeklītis ir uzstādīts pozī-
cijā "ar muguru braukšanas virzienā"
priekšējā pasažiera sēdeklī
, pasa-
žiera drošības spilvenam ir jābūt at-
slēgtam. Ja tas netiek izdarīts, bērns
var gūt smagus vai nāvējošus ie-
vainojumus, atveroties drošības
spilvenam
.
Vidējā garenvirziena pozīcija
"Ar seju braukšanas virzienā"
Ja bērna sēdeklītis ir uzstādīts po-
zīcijā "ar seju braukšanas virzienā"
priekšējā pasažiera sēdeklī
,
nore-
gulējiet automašīnas sēdekli vidējā
garenvirziena pozīcijā un atstājiet pa-
sažiera drošības spilvenu aktivizētu.
Page 121 of 413
VII
11 9
BĒRNU DROŠĪBA
CITROËN IETEIKTIE BĒRNU SĒDEKLĪŠI
CITROËN iesaka izmantot šādu ar trīspunktu drošības siksnām fi ksējamu
bērnu sēdeklīšu sēriju :
Grupa 0+ : kopš dzimšanas līdz 13 kg
Grupas 1, 2 un 3 : no 9 līdz 36 kg
L1
"RÖMER Baby-Safe Plus"
Piestiprina ar atzveltni pret ceļu.
L2
"KIDDY Comfort Pro"
Mazu bērnu pārvadāšanai obligāti
lietojama atzveltne
(no 9 līdz 18 kg).
Grupas 2 un 3 : no 15 līdz 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
Bērniem no 6 gadu vecuma
(aptuveni 22 kg) jālieto tikai
sēdekļa pamatne.
L5
"RÖMER KIDFIX"
Tos var nostiprināt ar automašīnas ISOFIX fi ksācijām.
Bērns tiek piesprādzēts ar drošības jostu.
Page 124 of 413
VII
122
BĒRNU DROŠĪBA
"ISOFIX" STIPRINĀJUMI
Jūsu automašīna ir atzīta par atbil-
stošu pēdējām
ISOFIX normām
.
Šeit aprakstītie trīs otrās rindas sē-
dekļi ir aprīkoti ar ISOFIX normām
atbilstošiem stiprinājumiem. Katram sēdeklim ir trīs stiprinājumi :
- divi aizvari A
, kas novietoti starp
automašīnas atzveltni un sēdek-
ļa spilvenu, apzīmēti ar uzlīmi,
- aizvars B
augšējo siksnu fi ksāci-
jai, kuru sauc par TOP TETHER
stiprinājumu, apzīmētu ar uzlīmi
uz atzveltnes augšējā pārsega. ISOFIX sistēma nodrošina drošu, izturīgu un ātru bērna sēdeklīša uz-
stādīšanu jūsu automašīnā.
Nepareiza bērna sēdeklīša uzstādī-
šana automašīnā sadursmes gadī-
jumā var mazināt bērna aizsardzību
pret triecieniem.
Lai uzzinātu par iespējām, kā jūsu
automašīnā uzstādāmi ISOFIX
bērnu sēdeklīši, iepazīstieties ar
tabulu par ISOFIX bērnu sēdeklīšu
uzstādīšanu jūsu automašīnā.
ISOFIX bērnu sēdeklīšiem
ir divi
integrēti aizvari, kas viegli ievietojas
šajos divos stiprinājumos A
.
Atsevišķi sēdekļi ir aprīkoti ar aug-
šējo siksnu
, ko var nostiprināt uz
stiprinājuma B
.
Lai piestiprinātu šo siksnu, noņemiet
automašīnas sēdekļa galvas balstu
un atzveltnes augšējo pārsegu. Tūlīt
pēc tam nostipriniet āķi uz stiprināju-
ma B
, tad savelciet augšējo siksnu.
Page 125 of 413
VII
123
BĒRNU DROŠĪBA
Šos bērnu sēdeklīšus var arī izmantot vietās, kas nav aprīkotas ar ISOFIX stiprinājumiem. Šādā gadījumā tas noteikti
jānostiprina pie automašīnas sēdekļa ar trīspunktu drošības jostu.
Sekojiet norādēm par bērna sēdeklīša uzstādīšanu, kas aprakstītas sēdeklīša ražotāja lietošanas instrukcijā.

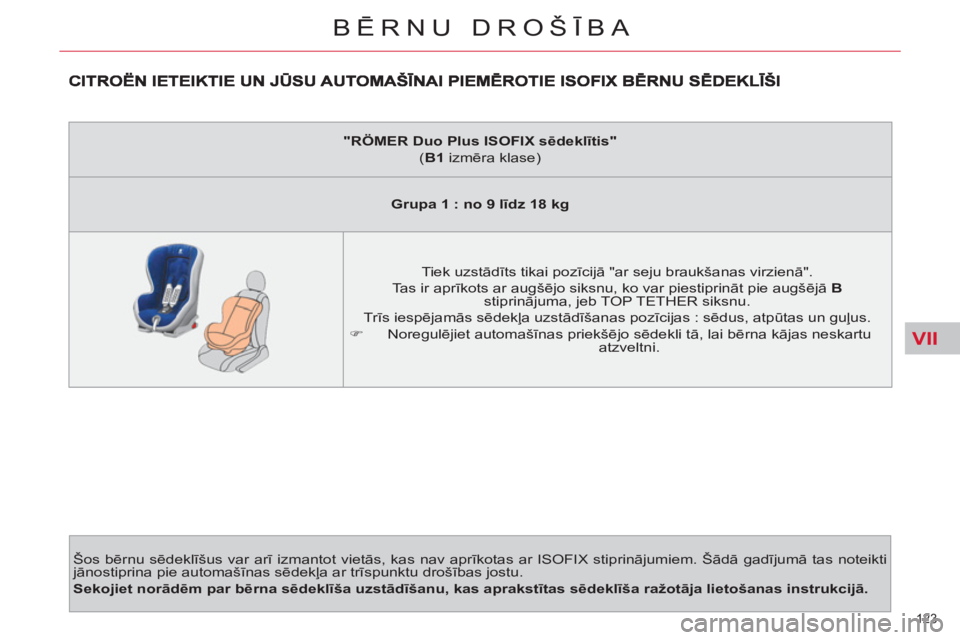

"RÖMER Duo Plus ISOFIX sēdeklītis"
( B1
izmēra klase)
Grupa 1 : no 9 līdz 18 kg
Tiek uzstādīts tikai pozīcijā "ar seju braukšanas virzienā".
Tas ir aprīkots ar augšē
jo siksnu, ko var piestiprināt pie augšējā B
stiprinājuma, jeb TOP TETHER siksnu.
Trīs iespējamās sēdekļa uzstādīšanas pozīcijas : sēdus, atpūtas un guļus.
)
Noregulējiet automašīnas priekšējo sēdekli tā, lai bērna kājas neskartu
atzveltni.
Page 126 of 413
VII
124
BĒRNU DROŠĪBA
*
ISOFIX šūpulītis nostiprinās ar apakšējiem ISOFIX vietas stiprinājuma gredzeniem un aizņem divas aizmugurējās vietas.
**
lai nostiprinātu B1
tipa ISOFIX bērnu sēdeklīti, sēdekļiem noņemiet galvas balstus.
ISOFIX BĒRNU SĒDEKLĪŠU NOSTIPRINĀŠANAS PĀR S K ATA TA B U LA
Saskaņā ar Eiropas reglamentāciju (ECE 16), tabulā norādīta ISOFIX bērnu sēdekļu nostiprināšana automašīnas vietās,
kuras aprīkotas ar ISOFIX stiprinājuma gredzeniem.
Universālajiem un daļēji universālajiem ISOFIX bērnu sēdekļiem ISOFIX izmēra klase, kas apzīmēta ar burtiem starp A
un G
, ir norādīta uz ISOFIX logo bērnu sēdekļa labajā pusē.
IUF :
Vieta piemērota universālā ISOFIX bērnu sēdekļa nostiprināšanai. Pozīcijā "Ar skatu uz priekšu" tas nostiprināms ar augšējo siksnu.
IL-SU :
Vieta piemērota daļēji universālās kategorijas ISOFIX bērnu sēdekļa nostiprināšanai : ISOFIX bērnu sēdekļi pozīcijai "ar muguru uz
priekšu" aprīkoti ar augšējo siksnas stiprinājumu un šūpuļa tipa bērnu sēdekļi - ar augšējo siksnas stiprinājumu.
Neievietojiet ISOFIX bērnu sēdekļus, kuri aprīkoti ar spieķi.
Bērna svars/aptuvenais vecums
Līdz 10 kg
(0 grupa)
Apmēram līdz
6 mēnešiem
Līdz 10 kg
(0 grupa)
Līdz 13 kg
(0+ grupa)
Apmēram līdz
1 gadam
No 9 līdz 18 kg (1. grupa)
Apmēram no 1 līdz 3 gadiem
ISOFIX bērnu sēdekļa tips
Šūpulītis
*
"ar muguru uz
priekšu"
"ar muguru uz
priekšu"
"ar seju uz
priekšu"
ISOFIX izmēra klase
F
G
C
D
E
C
D
A
B
B1
**
ISOFIX aizmugurējās sānu
vietas
IL-SU
IL-SU
IL-SU
IUF
ISOFIX aizmugurējā centrālā
vieta
X
IL-SU
IL-SU
IUF
