2013 CITROEN C4 sensor

8
SIKKERHET
136
DETEKSJON AV FOR LAVT DEKKTRYKK
System som automatisk og permanent
kontrollerer dekktrykket når bilen kjører.
Sensorer som er montert i ventilene gir
et varselsignal tilfelle en feilfunksjon
(bilen må kjøre i over 20 km/t).
Denne lampen lyser i instrument-
bordet og/eller en melding vises i
displayet sammen med et lydsig-
nal. Dette gjør det mulig å lokali-
sere hjulet som det gjelder.

For lavt dekktrykk
STOP
-lampen tennes og/eller
denne lampen vises i instru-
mentbordet, samtidig som det
avgis et lydsignal og en mel-
ding vises i displayet som in-
dikerer hvilket hjul det gjelder.


)
Stans bilen umiddelbart og unn-
gå brå bevegelser med rattet eller
bremsene.

)
Få det defekte hjulet (som er punk-
tert eller som har altfor lite luft) re-
parert eller skiftet ut, og kontroller
dekktrykket så fort som mulig.

Punktert dekk

Manglende eller defekt(e)
sensor(er)
En melding vises i displayet samtidig som
det avgis et lydsignal. Denne meldingen
lokaliserer det (eller de) dekkene som ikke
lenger detekteres, eller varsler om at det
er noe feil på systemet.
Ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted for å få den/de
defekte sensorene skiftet ut.
Denne meldingen vil også vises
dersom ett av hjulene befi nner
seg langt unna bilen (til repara-
sjon) eller dersom det monteres
et (eller fl ere) hjul som ikke er ut-
styrt med sensor.
Hvis bilen har reservehjul, har
ikke dette hjulet noen sensor. Enhver reparasjon eller utskif-
ting av dekk som er utstyrt med
dette systemet skal utføres av
CITROËN-forhandlernett eller et
kvalifi sert verksted.
Dersom du ved hjulskift monte-
rer et dekk som systemet ikke
detekterer (eksempel: monte-
ring av vinterdekk), må syste-
met programmeres på nytt av
CITROËN-forhandlernett eller et
kvalifi sert verksted.
Systemet er en hjelp under kjø-
ring, men kan under ingen om-
stendigheter erstatte førerens
ansvar og årvåkenhet. Systemet kan ikke erstatte en re-
gelmessig kontroll av dekktrykket
(se avsnittet om "Identifi kasjons
elementer"). Det er kun på den
måten du kan være sikker på at
bilens dynamiske egenskaper er
optimale, og at dekkene ikke sli-
tes for fort, spesielt hvis du kjø-
rer under spesielle forhold (tung
last, høy hastighet).
Dekktrykket skal kontrolleres på
kalde dekk, minst en gang i må-
neden. Husk at også reservehju-
lets dekktrykk må kontrolleres.
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende
frekvenser.



)
Få dekktrykket kontrollert så snart
som mulig.
Denne kontrollen skal utføres på kalde
dekk.

9
KJØRING
166
VARSEL OM UFRIVILLIG
KRYSSING AV VEISTRIPER
Systemet for varsling om ufrivillig
kryssing av veistriper kan under
ingen omstendigheter erstatte fø-
rerens årvåkenhet og ansvar.

Aktivering



)
Trykk på denne knappen, lampen
tennes.


Nøytralisering



)
Trykk på nytt på denne knappen,
lampen slukker.
Systemets tilstand forblir i minnet når
tenningen slås av.


Deteksjon

Ved ufrivillig kryssing blir du varslet om
dette ved at førersetet vibrerer:


- på høyre side, dersom bilen har krys-
set merking i veibanen på høyre side,

-
på venstre side, dersom bilen har krys-
set merking i veibanen på venstre side.

Systemet varsler ikke når blinklyset
er aktivert, og heller ikke i 20 sekunder
etter at blinklyset er slått av.
Varselsignalet kan avgis når bilen krysser
en retningsmerking (pil) eller en merking
som ikke er standard.
Funksjonsfeil


Registreringen kan forstyrres av:


-
skitne sensorer (søle, snø, osv.),

- nedslitt merking i veibanen,

- hvis merkingen har en svak
kontrast mot veidekket.


Dette systemet registrerer ufrivillig krys-
sing av langsgående veistriper (konti-
nuerlig eller brutt stripe).
Sensorer, som er montert under støt-
fangeren foran, avgir et signal dersom
bilen krysser stripene (i en hastighet på
over 80 km/t).
Dette systemet fungerer optimalt på
motorvei og høyhastighetsveier.
I tilfelle funksjonsfeil, ten-
nes servicelampen, sammen
med et lydsignal og en mel-
ding i displayet.
Ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.

9
KJØRING
167

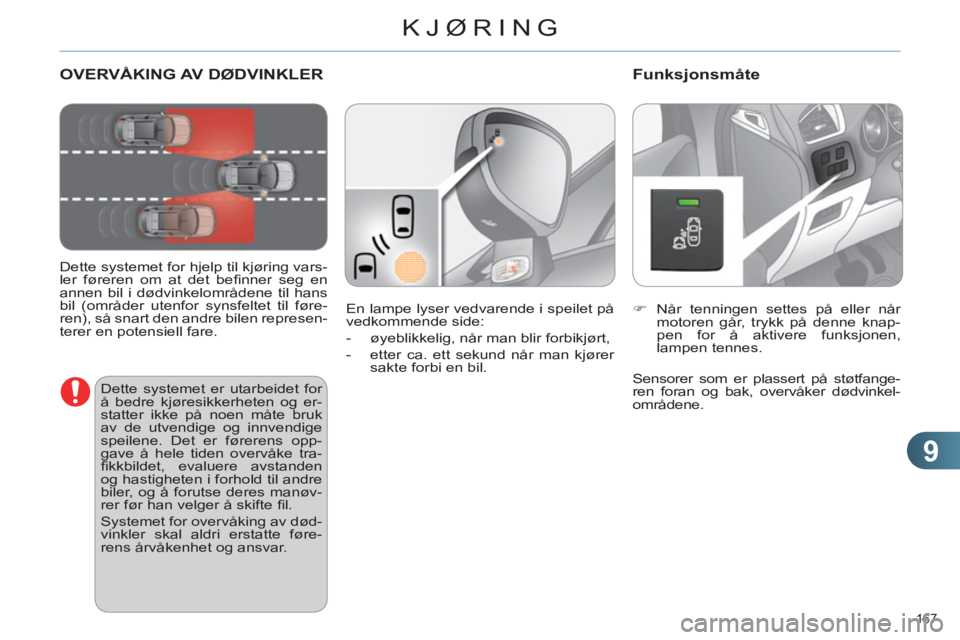

OVERVÅKING AV DØDVINKLER

Dette systemet for hjelp til kjøring vars-
ler føreren om at det befi nner seg en
annen bil i dødvinkelområdene til hans
bil (områder utenfor synsfeltet til føre-
ren), så snart den andre bilen represen-
terer en potensiell fare.
Funksjonsmåte



)
Når tenningen settes på eller når
motoren går, trykk på denne knap-
pen for å aktivere funksjonen,
lampen tennes.

Dette systemet er utarbeidet for
å bedre kjøresikkerheten og er-
statter ikke på noen måte bruk
av de utvendige og innvendige
speilene. Det er førerens opp-
gave å hele tiden overvåke tra-
fi kkbildet, evaluere avstanden
og hastigheten i forhold til andre
biler, og å forutse deres manøv-
rer før han velger å skifte fi l.
Systemet for overvåking av død-
vinkler skal aldri erstatte føre-
rens årvåkenhet og ansvar.
Sensorer som er plassert på støtfange-
ren foran og bak, overvåker dødvinkel-
områdene. En lampe lyser vedvarende i speilet på
vedkommende side:


- øyeblikkelig, når man blir forbikjørt,

- etter ca. ett sekund når man kjører
sakte forbi en bil.

9
KJØRING
177
PARKERINGSASSISTA NSE
Ved hjelp av sensorer som er montert
i støtfangeren, angir denne funksjonen
hindringer i nærheten (person, kjøretøy,
tre, gjerde, m.m.) som kommer inn i de-
teksjonsfeltet.
Enkelte typer hindringer (en påle, en
oppmerkingskjegle eller lignende) kan
detekteres i begynnelsen, men ikke
lenger ved slutten av manøveren pga.
blindsoner.

Denne funksjonen kan under
ingen omstendigheter erstatte
førerens ansvar og oppmerks-
omhet.
Parkeringsassistansen aktiveres når
bilen settes i revers. Et lydsignal høres
samtidig.
Parkeringsassistansen deaktiveres når
bilen ikke lenger er i revers.

Lydsignal
Hindringen lokaliseres i henhold til et
lydsignal som øker i hyppighet etter-
hvert som bilen nærmer seg hindringen.
Lyden fra høyttaleren (høyre eller
venstre) gjør det mulig å lokalisere på
hvilken side hindringen befi nner seg.
Når det er mindre enn cirka 30 cm mel-
lom bilen og hindringen, lyder varsel-
signalet kontinuerlig.


Symbol

Det kompletterer lydsignalet ved å vise
segmenter i displayet for multifunksjoner,
som kommer nærmere og nærmere bilen.
Når bilen er helt nær hindringen, vises i til-
legg symbolet "Fare" i displayet.

9
KJØRING
178
I tillegg til parkeringsassistanse bak,
aktiveres parkeringsassistansen foran
med en gang en hindring detekteres fo-
ran bilen og når hastigheten er under
10 km/t.
Parkeringsassistansen foran avbrytes
hvis bilen stanser i over 3 sekunder ved
foroverkjøring, hvis det ikke detekteres
noen hindring lenger eller når hastighe-
ten overskrider 10 km/t.
Parkeringsassistanse foran
Nøytralisering/aktivering av
parkeringsassistanse foran og bak
Systemet nøytraliseres med et trykk på
denne knappen. Lyset på knappen tennes.
Trykk en gang til på knappen for å re-
aktivere systemet. Lyset på knappen
slukkes.

Funksjonsfeil



Systemet nøytraliseres automa-
tisk hvis du kjører med tilhenger
eller hvis du monterer et sykkel-
stativ (bil utstyrt med tilhenger-
feste og sykkelstativ anbefalt av
CITROËN).

I dårlig vær eller om vinteren,
kontroller at sensorene ikke er
tildekket av søle, frost eller snø.
Dersom det lyder et langt pipe-
signal når du setter bilen i re-
vers, kan det bety at sensorene
er skitne.
Når bilen kjører i under 10 km/t,
kan det hende at visse lydkilder
rundt bilen (motorsykkel, lastebil,
steinbor, osv.) utløser lydsigna-
lene for parkeringsassistansen.
I tilfelle systemet har en funk-
sjonsfeil, vil denne lampen
tennes i instrumentbordet,
samtidig som det avgis et kort pipesignal
og en melding vises i displayet for multi-
funksjoner, når bilen settes i revers.
Ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.

Lyden fra høyttaleren (foran eller bak)
gjør det mulig å lokalisere om hindrin-
gen er foran eller bak.

11
PRAKTISKE OPPLYSNINGER
194

Tilgang til reservehjulet

Reservehjulet er plassert under gulvet i
bagasjerommet.
Avhengig av bilens versjon, er dette re-
servehjulet av samme type enten i stål
eller aluminium; og for visse land, er
hjulet av typen "nødhjelpshjul".
For å få tilgang til reservehjulet se kapit-
tel "Tilgang til verktøyene" på foregående
side.
Legge hjulet av samme type på
plass


)
Legg hjulet tilbake på plass.

)
Løsne på den midtre, gule bolten ved
å dreie den et par omdreininger, og
plasser den deretter midt på hjulet.

)
Stram til den midtre gulte bolten
helt, inntil det høres et klikk og hjulet
er festet.

Detektering av lavt dekktrykk
Reservehjulet er ikke utstyrt med
en sensor. Det punkterte hjulet
skal repareres av CITROËN-
forhandlernett eller et kvalifi sert
verksted.

Ta ut hjulet av samme type


)
Løsne den midtre gule hjulbolten.

)
Løft hjulet opp bakfra og mot deg.

)
Ta hjulet ut av bagasjerommet.


)
Plasser boksen midt i hjulet og hekt
den fast.

11
PRAKTISKE OPPLYSNINGER
200


)
Sett en fl at skrutrekker inn i hullet til
pyntelisten.

)
Vipp skrutrekkeren og hekt listen fra
støtfangeren (sensoren for hjelp til
parkering sitter fast på pyntelisten).

)
Fjern de to festeskruene til modulen
og ta den ut av sitt leie.

)
Koble fra kontakten til pæreholderen.

)
Drei pæreholderen en kvart omdrei-
ning og fjern den.

)
Trekk ut pæren og skift den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.
For skifte av disse pærene, kan du kan
ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.







Skifte av tåkelykter







Utskifting av sidespotene
For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifi -
sert verksted.









Skifte av sideblinklys og integrerte
blinklys


)
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.

)
Vipp på skrutrekkeren for å få ut
sideblinklyset og fjern det.

)
Koble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjo-
nene i motsatt rekkefølge.
Disse pærene fi nner du hos din
CITROËN-forhandler eller hos et kva-
lifi sert verksted.
